汽车点火系统检修资料

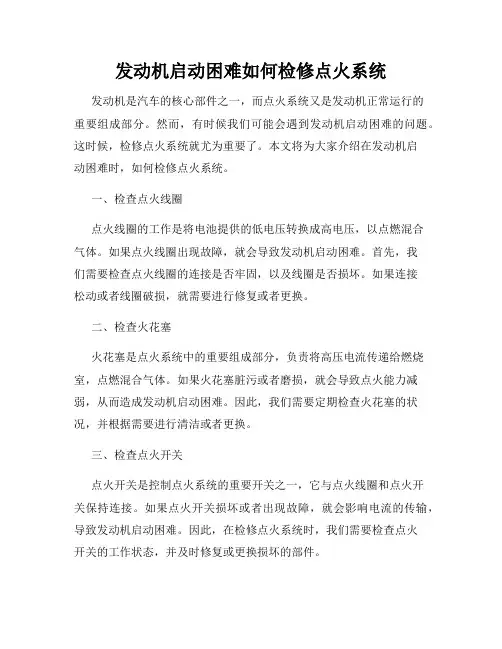

发动机启动困难如何检修点火系统发动机是汽车的核心部件之一，而点火系统又是发动机正常运行的重要组成部分。

然而，有时候我们可能会遇到发动机启动困难的问题。

这时候，检修点火系统就尤为重要了。

本文将为大家介绍在发动机启动困难时，如何检修点火系统。

一、检查点火线圈点火线圈的工作是将电池提供的低电压转换成高电压，以点燃混合气体。

如果点火线圈出现故障，就会导致发动机启动困难。

首先，我们需要检查点火线圈的连接是否牢固，以及线圈是否损坏。

如果连接松动或者线圈破损，就需要进行修复或者更换。

二、检查火花塞火花塞是点火系统中的重要组成部分，负责将高压电流传递给燃烧室，点燃混合气体。

如果火花塞脏污或者磨损，就会导致点火能力减弱，从而造成发动机启动困难。

因此，我们需要定期检查火花塞的状况，并根据需要进行清洁或者更换。

三、检查点火开关点火开关是控制点火系统的重要开关之一，它与点火线圈和点火开关保持连接。

如果点火开关损坏或者出现故障，就会影响电流的传输，导致发动机启动困难。

因此，在检修点火系统时，我们需要检查点火开关的工作状态，并及时修复或更换损坏的部件。

四、检查电池电池是点火系统正常运行所必需的能源来源。

如果电池电量不足或者电池老化，就会导致发动机启动困难。

因此，我们需要定期检查电池电量，并确保电池正常工作。

如果电池电量不足，可以通过充电或者更换电池来解决问题。

五、检查点火时序点火时序是指点火发生的时间，如果点火时序出现偏差，就会导致发动机启动困难。

检查点火时序需要使用专门的仪器，确保点火过程的准确性。

如果点火时序不准确，可以通过调整分电器或者更换配件来解决问题。

六、检查其他部件除了上述几个关键部件外，还有一些其他部件也可能会影响点火系统的正常工作。

比如点火电缆、点火开关线圈等。

因此，在检修点火系统时，我们需要仔细检查其他部件，以确保所有的零部件都工作正常，并进行必要的修复或者更换。

总结：发动机启动困难可能是由于点火系统出现故障所致。

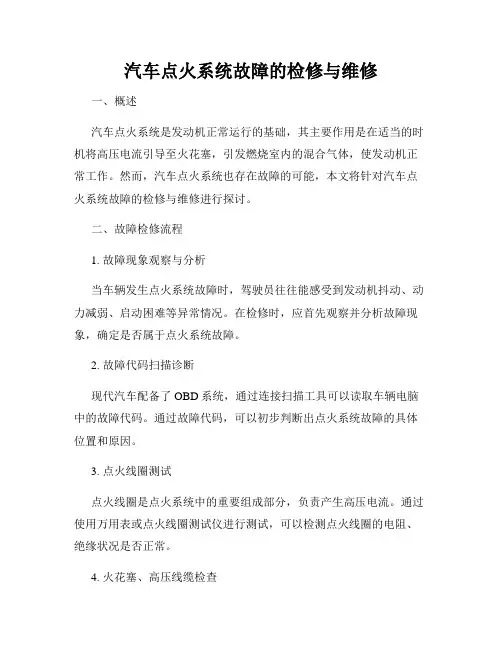

汽车点火系统故障的检修与维修一、概述汽车点火系统是发动机正常运行的基础，其主要作用是在适当的时机将高压电流引导至火花塞，引发燃烧室内的混合气体，使发动机正常工作。

然而，汽车点火系统也存在故障的可能，本文将针对汽车点火系统故障的检修与维修进行探讨。

二、故障检修流程1. 故障现象观察与分析当车辆发生点火系统故障时，驾驶员往往能感受到发动机抖动、动力减弱、启动困难等异常情况。

在检修时，应首先观察并分析故障现象，确定是否属于点火系统故障。

2. 故障代码扫描诊断现代汽车配备了OBD系统，通过连接扫描工具可以读取车辆电脑中的故障代码。

通过故障代码，可以初步判断出点火系统故障的具体位置和原因。

3. 点火线圈测试点火线圈是点火系统中的重要组成部分，负责产生高压电流。

通过使用万用表或点火线圈测试仪进行测试，可以检测点火线圈的电阻、绝缘状况是否正常。

4. 火花塞、高压线缆检查检查火花塞和高压线缆是否磨损、老化，是否有脱落现象。

这些问题都有可能导致点火系统工作不正常。

5. 点火控制模块检测点火控制模块是控制整个点火系统工作的核心部件。

通过使用专门的检测设备，可以检测点火控制模块的工作状态和输出信号是否正常。

三、故障维修措施1. 更换火花塞如果火花塞出现了磨损或电极间隙不正常的情况，应及时更换新的火花塞。

在更换火花塞时，要注意遵循制造商的推荐换芯周期和规格要求。

2. 更换点火线圈当点火线圈测试发现其电阻或绝缘异常时，需要将其更换。

在更换点火线圈时，要选择与原装配件相符的产品，以确保点火系统的正常工作。

3. 修复或更换高压线缆如果高压线缆磨损、老化或脱落，应及时进行修复或更换。

确保高压线缆的良好连接和绝缘状态，以保证点火系统的正常工作。

4. 更换点火控制模块当点火控制模块出现故障时，需要将其更换。

在更换点火控制模块时，要选择与原装配件相符的产品，并根据制造商的要求进行正确的安装和调试。

5. 进一步检查如果以上措施都不能解决问题，还应进一步检查其他相关部件，如曲轴传感器、气阀传感器等，以确定根本原因并采取适当的维修措施。

汽车发动机点火系统维修要点一、检查点火线圈点火线圈是点火系统中的重要组成部分，其工作状态直接影响发动机的正常运转。

在维修过程中，首先需要检查点火线圈的外观是否完好，有无破损或松动现象。

同时，要检查点火线圈的连接线路是否牢固，有无短路或断路情况。

二、更换火花塞火花塞是点火系统中另一个关键部件，其使用寿命有限，需要定期更换。

在更换火花塞时，需要注意选择适合发动机型号的火花塞，并确保其热值、电阻和间隙符合要求。

同时，要保证更换过程清洁，避免灰尘和杂质的进入，以免影响点火效果。

三、调整点火正时点火正时的准确性对发动机的性能有着重要影响。

在维修过程中，需要根据发动机的运转情况，对点火正时进行调整，确保其在规定的范围内。

如果点火正时不准确，不仅会影响发动机的动力性能，还会增加燃油消耗和排放污染。

四、检查高压线高压线是点火系统中传输高压电的线路，其工作状态直接关系到点火效果的好坏。

在维修过程中，需要检查高压线的外观是否完好，有无破损或老化现象。

同时，要检查高压线的连接是否牢固，有无松动或脱落情况。

如果高压线存在故障，需要及时更换。

五、测试点火线圈和火花塞的工作为了确保点火线圈和火花塞的正常工作，需要在维修过程中进行测试。

可以使用专用的检测设备，对点火线圈的电压和电阻进行测量，判断其工作状态是否正常。

同时，可以观察火花塞的放电情况，判断其间隙和电阻是否符合要求。

如果存在问题，需要及时进行维修或更换。

六、确保点火系统密封良好点火系统的密封性对发动机的性能和安全性有着重要影响。

在维修过程中，需要检查点火系统的各个部件是否存在泄漏现象，如密封垫是否完好、连接处是否紧固等。

如果存在泄漏问题，需要及时进行修复或更换部件。

学习任务七汽油机电控点火系统检修业精于勤，荒于嬉，行成于思，毁于随。

目录一、汽油机电控点火系统检修概述二、汽油机电控点火系统主要部件检修教学目标知识目标•会诊断汽油机电控点火系统高压无火故障，并分析故障原因；•能确定合适的诊断程序。

能力目标•会运用检测和诊断设备获取汽油机电控点火系统数据信息，判断高压无火故障；•能够参阅维修手册，制订汽油机电控点火系统高压无火故障的维修作业。

某辆行驶里程为5万千米的轿车，起动机正常运转，发动机无法起动，检查发动机无高压火。

请你完成汽油机电控点火系统的检修。

知识准备情境引入要解决故障必须掌握汽油机电控点火系统检修知识。

一、汽油机电控点火系统检修概述1.汽油机电控点火系统检修注意事项（1）在发动机起动和运转时，不要用手触摸点火线圈和高压导线等，以免被高压电电击。

（2）在高压试火时，应用绝缘橡胶夹夹住高压线，不要直接用手接触高压导线，否则易造成电击。

（3）用逐缸断火法来检验各缸的工作情况时，应先将断火缸高压线端搭铁，即用短路法而不是用开路法断火，否则会产生次级高电压而烧坏电路。

（4）点火正时对发动机工作正常与否影响很大，因此，发动机工作不良或发动机拆修后，不要忽视对点火正时的检查。

（5）当采用蓄电池模拟点火信号检查电子点火器时，测量动作要快，蓄电池连接的持续时间一般不要超过5s。

（6）拆卸或安装的电路部件之前，应先关闭点火开关或拆下蓄电池的负极塔铁线。

（7）在车上进行电焊作业时，应先拆去蓄电池的搭铁线和电子控单元的连接器。

（8）使用快速充电设备对蓄电池充电时，必须从汽车上拆下蓄电池上的“+”“-”接线柱电缆。

（9）清洗发动机时，必须关闭点火开关。

2.汽油机电控点火系统故障特征（1）点火系统高压无火故障特征①接通点火开关，起动机能带动发动机曲轴运转，点火系统无高压火。

②低压电路故障原因a.曲轴位置传感器连接电路断路或短路；b.曲轴位置传感器工作性能不良；c.点火控制模块性能失效或连接线束松脱、断路或短路；d.点火线圈的初级绕组断路。

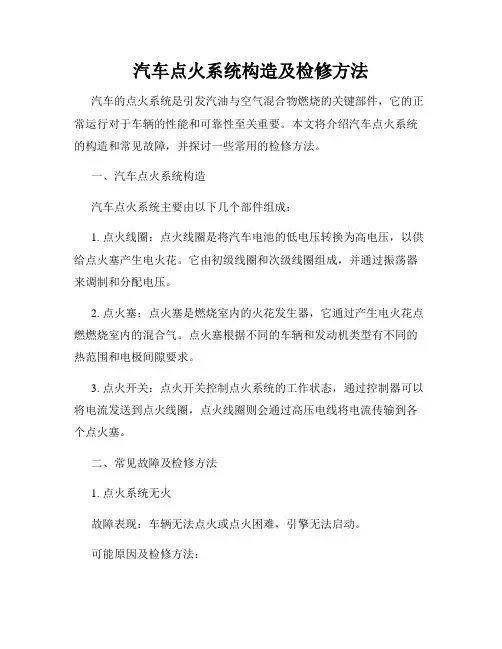

汽车点火系统构造及检修方法汽车的点火系统是引发汽油与空气混合物燃烧的关键部件，它的正常运行对于车辆的性能和可靠性至关重要。

本文将介绍汽车点火系统的构造和常见故障，并探讨一些常用的检修方法。

一、汽车点火系统构造汽车点火系统主要由以下几个部件组成：1. 点火线圈：点火线圈是将汽车电池的低电压转换为高电压，以供给点火塞产生电火花。

它由初级线圈和次级线圈组成，并通过振荡器来调制和分配电压。

2. 点火塞：点火塞是燃烧室内的火花发生器，它通过产生电火花点燃燃烧室内的混合气。

点火塞根据不同的车辆和发动机类型有不同的热范围和电极间隙要求。

3. 点火开关：点火开关控制点火系统的工作状态，通过控制器可以将电流发送到点火线圈，点火线圈则会通过高压电线将电流传输到各个点火塞。

二、常见故障及检修方法1. 点火系统无火故障表现：车辆无法点火或点火困难，引擎无法启动。

可能原因及检修方法：a. 点火线圈损坏：使用万用表检查点火线圈的电阻是否合乎规格，如果不合格则需要更换点火线圈。

b. 点火塞故障：检查点火塞是否磨损或者电极间隙不正确，如有问题，则需要更换点火塞。

c. 点火开关故障：检查点火开关是否正常，如需要更换，则更换点火开关。

2. 点火系统火花弱故障表现：车辆启动困难，点火塞火花微弱。

可能原因及检修方法：a. 点火线圈老化：使用万用表检查点火线圈的电阻值，如果超出规格范围，则需要更换点火线圈。

b. 点火塞污染：检查点火塞是否有沉积物、碳化物等污染物，如有，则需要清洗或更换点火塞。

c. 电源供应不足：检查电池和发电机的工作状态，确保电压和电流供应正常。

3. 点火系统电缆故障故障表现：车辆无法点火，发动机无法启动。

可能原因及检修方法：a. 高压电线损坏：检查高压电线是否破裂、老化或脱落，如有问题，则需要更换高压电线。

b. 电线连接松动：检查电线连接是否稳固，如有松动，则需要重新连接或更换连接器。

总结：汽车点火系统的构造及检修方法对于保持车辆的正常运行至关重要。

汽车点火系统故障的检修与维修指南简介：汽车点火系统是车辆正常启动和运行的核心部件之一。

当汽车点火系统出现故障时，可能导致车辆无法启动、发动机运转不稳甚至完全熄火等问题。

因此，了解点火系统的工作原理以及常见故障的检修与维修方法对保持车辆的正常运行至关重要。

一、检查电池电压1. 使用万用表将正负极引线分别与汽车电池的正负极相连，测量电池电压。

2. 正常电池电压应在12V-14V之间。

若电压低于该范围，应充电或更换电池。

二、检查点火开关1. 拆卸点火开关盖板，检查开关是否松动或脱落。

2. 使用万用表测量点火开关的正常工作状态。

将开关旋转至"ON"或"START"档位，应测量到电流通过的正常数值。

3. 若电流不正常或无法测量到电流通过，可能需要更换点火开关。

三、检查点火线圈1. 根据汽车的品牌和型号，确定点火线圈的位置。

一般而言，点火线圈位于发动机盖下方。

2. 检查点火线圈的连接是否松动或脱落。

确保线圈连接牢固。

3. 使用万用表测量点火线圈的电阻值。

将一个引线连接到线圈的中心插座，将另一个引线依次连接到线圈的两个侧插座。

正常情况下，电阻值应在规定范围内。

若电阻值异常偏高或偏低，可能需要更换点火线圈。

四、检查火花塞1. 仔细检查每个火花塞的电极，确保其没有脏污或氧化情况。

2. 使用火花塞插座和扳手将每个火花塞逐一拆卸，并测量电极间隙。

根据汽车制造商的规定，电极间隙应保持在适当的范围内。

3. 检查火花塞上是否有异常的积碳现象。

若有太多的积碳，可能导致点火系统故障，需将其清除或更换。

五、检查点火线1. 根据汽车的品牌和型号，确定点火线的位置。

一般而言，点火线与火花塞连接。

2. 检查点火线的外观，确保没有暴露的线束或断裂现象。

3. 使用万用表测试点火线的电阻值。

电阻值应在正常范围内。

若电阻值异常偏高或偏低，可能需要更换点火线。

六、检查点火模块1. 找到点火模块的位置。

点火模块通常位于发动机盖下方或引擎控制单元附近。

汽车点火系统检验与维修资料搜集报告姓名：张文东学号：09506336一、汽车点火系统的发展二、汽车点火系统的分类三、汽车点火系统的组成及工作原理四、汽车电子点火系统的常见故障五、汽车电子点火系统的检测与维修六、汽车电子点火系统的实际案例分析二、点火系统的分类1.传统点火系统:蓄电池点火系磁电机点火系2.电子点火系统：（1）晶体管点火系TI-B(Breaker-Tri--ered transistorized I-nition)（2）半导体点火系SI(semiconductor I-nition)（3）无分电器点火系DIS(Distributorless I-nition System)三、汽车点火系统的组成及工作原理1、传统点火系统工作原理(1)机械式点火系统工作过程是由曲轴带动分电器轴转动，分电器轴上的凸轮转动，使点火线圈次级触点接通与闭合而产生高压电。

这个点火高压电通过分电器轴上的分火头，根据发动机工作要求按顺序送到各个气缸的火花塞上，火花塞发出电火花点燃燃烧室内的气体。

分电器壳体可以手动转动来调节基本的点火提前角(即怠速运转时的点火提前角)，同时还有真空提前装置，它根据进气管内真空度的变化提供不同的提前角。

2、电子点火系统(1)、电子点火系统与机械式点火系统完全不同，它有一个点火用电子控制装置，内部有发动机在各种工况下所需的点火控制曲线图(MAP图)。

通过一系列传感器如发动机转速传感器、进气管真空度传感器(发动机负荷传感器)、节气门位置传感器、曲轴位置传感器等来判断发动机的工作状态，在MAP图上找出发动机在此工作状态下所需的点火提前角，按此要求进行点火。

然后根据爆震传感器信号对上述点火要求进行修正，使发动机工作在最佳点火时刻。

(2)、电子点火系统也有闭环控制与开环控制之分:带有爆震传感器，能根据发动机是否发生爆震及时修正点火提前角的电控系统称为闭环控制系统；不带爆震传感器，点火提前控制仅根据电控单元内设定的程序控制的称为开环控制系统。

目录摘要一发动机点火系统的发展 (2)二点火系统分类、结构及工作原理 (3)三点火系统的故障诊断与维修 (6)四点火系统的维修 (9)结论致谢参考文献摘要在当今飞速发展的时代汽车这一领域，有着非常重要的位置。

它已经成为人们生活中的一部分，在我国汽车拥有量越来越多，车型也越来越复杂。

尤其是高科技的飞速发展，一些新技术、新材料在汽车上的广泛应用，给汽车的维修带来了一定的难度。

在现代汽油发动机中，气缸内的可燃混合气是采用高压电火花点燃的。

为了在汽缸内产生高压电火花，点火质量的高低直接影响发动机的性能，所以点火系统是发动机最重要的系统之一。

发动机的许多常见故障都是点火时刻不准引起，因此在实际维修过程中，有很大比例是由于点火系统的故障引起的。

汽车点火系统的工作好坏，直接影响发动机的动力性和经济性。

在汽车维修过程中，点火系统故障发生率相对较高。

因此，本篇论文通过介绍常见的汽车点火系统故障诊断，并提出修理方法。

汽车点火系统是点燃式发动机为了正常工作，按照各缸点火次序、定时地供给火花塞足够能量的高压电，大约5000—30000（v），是火花塞产生足够强的火花点燃可燃混合气。

能够按时并准确地在火花塞电极间产生电火花的全部设备，称为发动机点火系。

为了适应发动机的工作，要求点火系统能按照发动机的点火次序，在一定时刻供给火花塞足够能量的高压电火花，点燃混合气，使发动机做功。

关键字：火花塞、分电器第一章发动机点火系统的发展点火系统的要求是，通过一整套电气设备机件在相互配合下，将汽车的低电压变为高电压，利用装在气缸室内的火花塞间隙放电产生电火花，将可燃混合气点燃做工并能按发动机工作的要求而自动调节点火时间，使点火可靠并且准确。

早期汽油机汽车点火是由磁电机及一种直流发电机，它能够产生高压电火花，磁电机与一种比较原始的分电器相连，适时地将电火花送给需要点火的那个火花塞。

这些汽车通常没有我们今天所说的电气设备，没有蓄电池、起动机、也没有车身线路。
