H3C 园区监控解决方案应用场景园区是当前很多企事业单位日常生产、办公的主要场所，在地域形态上，介于城区和楼宇之间，如大型企业、机关、学校、科研院所等都可能拥有自己的园区。
园区的视频监控需求主要来自于两个方面：1）安防监控：保卫部门出于防盗保安考虑，将视频监控作为一种技防手段，用于防范财产被盗，闲杂人员闯入等，对园区出入口、厂区、办公楼、周界围墙、仓库等目标进行实时全天候视频监控，同时具备监控录像功能。
2）生产监控：行政管理部门为了解整个园区的运作情况，加强管理，提高工作效率，需对园区要害部位及场所进行视频监控。
此时是将视频监控作为管理手段，如制造型企业将视频监控用于生产线的可视化管理，学校将视频监控作为远程监考的手段等，这种情况下，监控点的选择更多的是取决于业务和管理的需求，一般多设置在主要的生产业务区。
随着IT技术越来越多的融入视频监控领域，不仅仅是安防监控与生产监控这两种目的截然不同的视频监控平台融合越来越紧密，形成了统一视频管理平台，而且视频监控系统和其他相关应用系统的联网与结合也会越来越紧密，比如和安防平台的整合形成统一安防报警管理平台，比如和视讯系统、多媒体发布系统整合形成多媒体应用管控平台，比如融入生产业务应用平台作为媒体资源子系统，等等。
应用需求随着视频技术、安防技术以及IT技术的不断发展，一方面用户对视频监控系统本身的操控体验要求越来越人性化，如高清画面显示、基于事件的录像快速检索精确定位、三维仿真GIS与组态等等；另页脚内容1一方面，用户对视频监控系统的定位也不再是孤立的视频图像采集再现系统，而是安防系统或者其他专业应用系统的有机组成部分，视频监控系统应该与安防系统的其他子系统（如门禁、报警、消防等），或者专业应用系统的其他子系统（如SCADA动力环境系统、考勤系统、图像智能分析系统等）完成充分的融合互动。
此外，随着园区规模的扩大或者企事业单位分支机构（如分校、分厂、异地厂区）的不断加入，多园区监控系统的跨域联网以及统一应用管理的需求也会越来越多。
运营级IP智能监控解决方案方案相关内容随着视频监控的应用日益广泛和深入，各个行业、商业企业、公众用户对于基于网络的视频监控要求越来越迫切，“全球眼”及“宽视界”的业务模式逐渐显示了优势，运营商可以利用无处不达的宽带网络优势，将分散、独立的图像采集点进行联网，实现跨区域、广范围的统一监控、统一存储、统一管理和资源共享.运营级监控平台的要求运营商监控“全球眼”及“宽视界”平台的用户可分为行业用户、普通商业用户、个人用户，从目前的发展阶段来看，行业用户是当前运营商监控的主要目标客户，而监控本身是一个行业化、个性化的业务，就运营监控业务而言，根据专业用户、普通商业用户以及公众个人用户对于监控图像清晰度、时延、数据可靠性、成本的不同要求，需要进行针对性的部署和实施。
因此在一个运营级的监控平台中，既要求其具备可运营可管理特性，能够符合运营商系统大容量、可扩展、高性能的特点，同时由于要发展大量行业用户，还要能够满足最终用户的大量行业特色需求，如高清晰低时延图像、公安平安工程的三台合一、报警联动、智能图像分析、车牌识别等行业专用的增值业务需求等。
创新的iVS运营级IP智能监控解决方案为了满足上述运营商监控的用户需求，H3C公司基于在IP网络、IP视频应用及IP SAN存储等领域长期的技术积累和对网络视频监控本质需求的深入理解，推出了iVS运营级IP智能监控解决方案,在按照“全球眼"、“宽视界”规范进行开发的同时，也融合了H3C在多种行业解决方案中提供的特色功能和增值业务，充分满足运营级监控平台的不同行业用户需求。
同时iVS运营级智能监控解决方案采用先进的NGN体系架构，创新性地运用了硬件媒体交换机、统一存储管理、iSCSI块存储模式、EPON接入等多种技术。
图1 iVS 运营级智能监控方案五大创新首家将NGN架构、SIP控制信令引入监控系统中,采用信令控制与媒体处理相分离的架构,基于软交换的思想实现监控管理和控制平台，所有监控功能采用IP标准技术实现，从而极大的改善了原先监控行业采用厂商私有协议的局面。

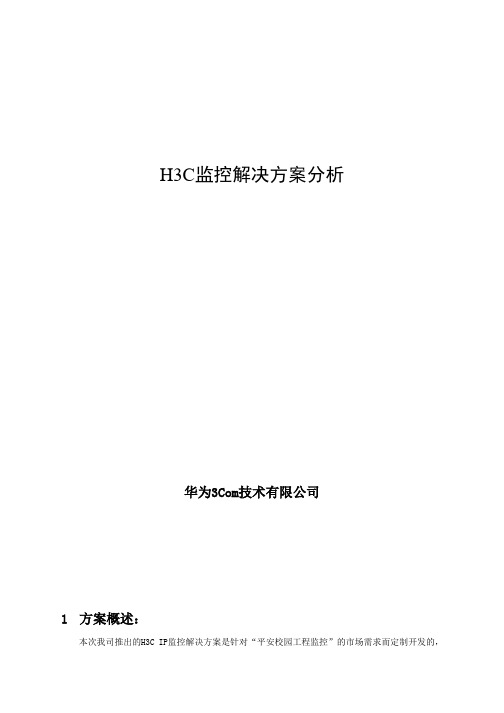

H3C监控解决方案分析华为3Com技术有限公司1方案概述：本次我司推出的H3C IP监控解决方案是针对“平安校园工程监控”的市场需求而定制开发的，涉及到监控产品（EC/DC、VM/VC、DM）、存储产品（IX1000）、网络产品（95系列、75系列、36系列、31系列）和EPON产品，是一个跨多产品线的全系列解决方案。
具体配制方案详见下图所示：视频编码器EC，把从摄像头得到的模拟信号通过编码过程数字化，从根本上解决了模拟信号衰减的问题；在集中视频网管VM的统一处理和协调下，信号可以实时的通过远端视频解码器DC，从而在远端电视墙上显示出来。
同时信号还可以实时的通过视频存储管理服务器系统DM存放备份，用户可以随时调用任何信息。
H3C视频监控解决方案特点：★高质量的视音频：采用了高质量的视音频编解码压缩算法，系统可实现高质量的D1格式和立体声效果。
★分布式处理：系统充分利用网络已具备的交换能力，采用基于组播、单播的多种视频收发机制，通过视频管理服务器服务器控制视频终端的音视频流的发送和接收。
音视频流并不在数字监控网管服务器上集中处理，而是完全通过网络的处理交换以分布式的分发出去，避免了由于视频交换服务器的处理性能而造成的瓶颈问题。
★集中化管理：系统根据用户业务管理模式的特点，采用集中式的管理方式。
通过视频管理服务器和数据管理服务器不仅可对前端设备进行集中的管理和控制，还可对各存储终端设备进行远程的集中管理。
★全系统时钟同步：不但所有管理服务器之间时间自动同步，编码器上还有OSD叠加视频时钟，也和系统管理服务器同步，这个功能在视频监控管理和事件发生后查找证据上有很重要的实际意义。
★有效的带宽管理：编解码器支持384K-12M 通信速率，可根据网络情况调整带宽。
而且实时视频监控流采用组播的方式发送到相应的VC客户端和电视墙解码器上，大大节省了采用单播方式而损耗的带宽。
★支持不同厂家编解码器混合组网：我司的编解码器同时支持MPEG-2/4的编解码方式，客户端VC也支持MPEG-2/4的软解码。
H3C 广域联网监控解决方案应用背景目前，整个安防产业已经进入网络监控的时代，无论是视频监控、报警接入、门禁控制还是作为安防监控基础支撑系统的存储与网络，都开始呈现以IP为主要特征的网络化发展趋势，和其他任何行业的发展一样，安防系统也开始步入以IP技术为代表的IT化发展进程。
同时，伴随着金融、电力、环保、交通等各行业对跨广域环境监控业务的不断增加，广域联网监控已经成为安防行业的核心业务。
比如，电力行业的变电站无人值守的建设目标，要求变电站视频监控及环境变量检测系统作为电网的辅助监控系统，要求实现统一的监控系统，在省电力公司设置省级平台，并在地市设置地区级平台，实现分级部署和管理；要求在变电站内实现对场景、设备状态进行监视监听，对变电站主控室、高压室、电容器室、独立通信室的环境变量进行检测，实现跨平台的报警通知。
需求分析广域联网监控的典型特征是，带宽有限、每个接入单元监控点有限、管理平台分级、传统安防业务要求复杂多样：前端接入：前端接入单元监控点数量有限，一般十几个监控点，传统方案多用DVR产品，但是随着IP 摄像机的大量应用，在有条件的行业，NVR开始规模化应用；管理平台：多级管理平台，典型的树型管理结构，强调组织结构的角色管理，完整的报警流程管理；存储系统：基于广域网带宽有限的前提，一般要求监控视频前端存储，关键视频、报警视频本地存储的同时，要求上级备份；网络传输：广域网环境、传输线路带宽相对受限，以2M专线、VPN线路、ADSL线路为主，由于广域网环境的复杂性，以及跨部门之间网络规划的独立性，要求监控系统设备能够支持NAT穿越，能够进行QoS 设置；安防业务：前端接入单元，除基本的视频监控之外，要求传统的安防业务，比如入侵报警、门禁出入控制、智能分析、动力设备环境配合，这就要求监控系统本身能够支持基本的安防业务，或者与专业的安防业务厂商联动实现复杂的安防业务，或者通过灵活的定制开发集成到具体行业系统中，方便实现前端接入单元的无人值守或监控自动化。
H3C智能监控解决方案违章监控特种监控景区监控监控系统无处不在电子警察/卡口监控景园区监控停车收费楼内监控闸机检票特种监控监控行业—主要特征•中国监控市场500亿元/年，网络交换机配空间大套5~8%，监控交换机24~40亿/年•主要监控厂商年业绩符合增长率在40%以增速快上•涉及平安城市、智能楼宇、智慧交通、文覆盖广化、教育、医疗等百行百业监控行业—技术主流趋势•从原来的标清到高清720P/1080P，再到高清监控4K，8K•数字化后是智能化，大幅提高监控有效性智能监控和价值•4G传输速度大幅提高，保证监控图像流4G方向畅、稳定、清晰监控行业对交换机的特殊需求流量波峰冲击◆适应突发大流量业务传输模式◆适应特殊天气温湿度工作环境◆网络安全可控可远程编辑管理◆对端口缓存要求较高◆特定的外观尺寸和安规需求目录1分销监控交换机介绍2主网交换机简介3监控解决方案分销监控交换机无管理千兆MS4016MS4024智能管理千兆MS4308MS4308-PWR智能骨干MS4300-28P MS4320-28S-PWR无管理千兆监控交换机MS4016MS4024无管理千兆监控交换机产品型号MS4016MS4024端口规格16*10/100/1000 Base-TX电口+ 2*1000M SFP光口24*10/100/1000 Base-TX 电口+ 2*10G SFP+光口交换容量56Gbps256Gbps 转发能力27Mpps66Mpps 防雷等级共模防护6KVMS4000系列监控交换机MS4000系列监控交换机提供千兆接入，固化两个千兆或万兆上行接口，提供更高性能，更高性价比，更丰富产品特性。
MS4000系列监控交换机定位于楼宇、园区等监控摄像头的接入，该系列为无管理型交换机，满足高性价比、简单易用易维护等需求，兼具系统高可靠性。
全线速二层千兆转发，两个千兆或万兆光口；共享缓存架构，能更好的适应监控场景突发大流量的业务特点；操作简便，即插即用，易维护；6KV专业级防雷设计；高性价比；智能管理千兆监控交换机智能管理千兆监控交换机产品型号MS4308MS4308-PWR端口规格8*10/100/1000 Base-TX电口+ 1*1000M SFP光口8*10/100/1000 Base-TX 电口(PoE)+ 1*1000 SFP光口交换容量192Gbps192Gbps 转发能力11.9Mpps11.9Mpps 防雷等级共模防护6KVMS4308MS4308-PWR智能骨干型监控交换机智能骨干型监控交换机产品型号MS4300-28P MS4320-28S-PWR端口规格24*10/100/1000 Base-T 电口+ 4*1000M SFP光口24*10/100/1000 Base-T 电口(PoE+)+ 2*1000 SFP光口+2*10GSFP+光口交换容量256Gbps256Gbps 转发能力42Mpps42Mpps 防雷等级共模防护6KVMS4300-28P MS4320-28S-PWRMS4300系列监控交换机MS4300系列监控交换机提供千兆接入，千兆或万兆上行能力，接口类型丰富，满足高带宽接入，以及光电核心设备的要求，提供更高性能，更高性价比，更丰富产品特性。
