锅炉汽水系统组成及维护

锅炉汽水系统及汽包内部结构一、锅炉给水流程概述1.水在火电厂的种类？除盐水、循环水、工业水（工业进水、工业回水）、消防水、中水、生活水、凝结水回水问题：锅炉用水用的是什么水？为什么？锅炉用水为除盐水（利用各种水处理工艺除去悬浮物，胶体和无机的阳离子，阴离子等水中的杂质后所得的成品水）。

用除盐水可以防止锅内结垢、腐蚀和产生的蒸汽品质不良。

2.水在锅炉运行中的作用？水在火力发电厂中是一种工质。

作用：吸收煤粉燃烧产生的热量，形成水蒸汽，将热量带至汽轮机作功，蒸汽热量越高，其作功能力越强出力越大，发电量会越高。

受技术、材料、成本等方面制约，高压锅炉一般主蒸温度为540度左右。

3.水的来源：地下水、河水、海水问题：本厂采用的水源？本厂采用地下水，厂内共有8个深水井。

北墙4个，自西向东为1、2、3、4。

南墙4个自西向东为5、6、7、8。

1—4号井管道已经布置完毕，可以使用。

厂区预留了DN1200河水采集管道，位置在宿舍楼东侧公路距路约4米。

4.厂内水的流程：深水井一体化净水站水池—化水（双介质过滤器、超滤、反渗透、阳床、阴床混床、除盐水箱）——除盐水加热器—除氧器—给水泵—高压加热器—锅炉给水平台—省煤器—汽包—下降管—水冷壁——汽包（汽水分离）5.补充：工业水问题：锅炉车间及辅机主要有几路工业水？锅炉车间主要有哪些设备用到工业水。

工业水进水和工业水回水在现场怎么区别？锅炉车间内部有2路工业水，车间外1路工业水。

位置。

用工业水的设备：引风机、送风机、排粉机、磨煤机电机和磨煤机的稀油站。

二、锅炉蒸汽流程概述1.水蒸汽定压产生的过程：三个阶段，五个状态。

三个阶段：预热阶段、汽化阶段、过热阶段。

五个状态：过冷水、饱和水、湿饱和蒸汽、干饱和蒸汽、过热蒸汽。

问题：什么是饱和状态？什么是饱和温度？什么是饱和压力？什么是湿饱和蒸汽？什么是干饱和蒸汽？什么是过热蒸汽？什么是过热度？水汽平衡共存的状态为饱和状态。

饱和状态所具有的温度为饱和温度。

工业锅炉的汽水系统
工业锅炉的汽水系统是指锅炉在生产过程中所使用的水汽循环系统。

这一系统由水供给、水循环、汽水分离、水处理等部分组成，旨在保证锅炉安全可靠地运行，提高热能利用效率。

首先，水供给部分负责将水输送至锅炉内，以满足锅炉蒸汽生产的需要。

水进入锅炉后，经过加热转化为汽，被用于工业生产中的各项工艺。

其次，水循环部分通过设备和管路将水和汽进行循环，保持锅炉内部温度均匀，确保热量传递效果。

水循环系统的设计和运行直接影响锅炉的安全性和稳定性。

在汽水分离部分，锅炉内的汽水混合物会通过设备进行分离，使得水重新进入水循环系统，而汽则被输送至生产工艺中去完成加热和制热的任务。

最后，水处理部分采用各种化学方法或物理手段来处理水质，防止锅炉管路受到腐蚀和结垢，延长锅炉的使用寿命。

总的来说，工业锅炉的汽水系统是锅炉运行的重要组成部分，如果这一系统能够高效、稳定地运行，将有助于提高工业生产的效率和安全性。

因此，对汽水系统的设计、运行和维护都需要高度重视。

锅炉汽水循环流程一、锅炉汽水循环系统的组成锅炉汽水循环系统主要由锅炉本体、过热器、再热器、蒸汽分离器、空气预热器、冷凝器、给水泵、循环泵、膨胀缸、除氧器等组成。

其中，锅炉本体是蒸汽发生器，负责水的加热和产生蒸汽，过热器和再热器是通过对蒸汽进行加热，提高其温度和压力，以提高发电效率，蒸汽分离器用于分离水和蒸汽，减少水分的混入蒸汽中，空气预热器用于预热锅炉进气，减少热量损失，冷凝器用于将锅炉排出的烟气进行冷却，形成凝结水，给水泵用于将给水送入锅炉本体中，循环泵用于将水送入锅炉本体的加热区域，膨胀缸用于消除水在温度和压力变化下的膨胀和收缩，使锅炉在运行时保持系统的稳定性，除氧器用于除去锅炉水中的氧气，减少锅炉腐蚀。

二、锅炉汽水循环流程的基本运行原理锅炉汽水循环流程的基本运行原理是通过锅炉内部传热和流体流动来完成的。

具体来说，锅炉循环系统的基本流程是：1.给水系统：给水泵将冷却凝结水从除氧器送入给水加热器，对给水进行加热，然后送入锅炉本体；2.锅炉本体：锅炉内的加热器将给水加热成饱和蒸汽，然后送入过热器，再热器进一步对蒸汽进行加热，提高温度和压力；3.蒸汽系统：蒸汽进入蒸汽分离器，将水分离出去，成为干燥饱和蒸汽，然后通过主蒸汽管道输送至汽轮机，通过汽轮机驱动发电机产生电能；4.冷凝系统：汽轮机排出的低温蒸汽经过冷凝器冷却成为凝结水，然后通过再加热器送回给水再次循环；5.循环系统：循环泵将凝结水从冷凝器送回加热器，进行循环，直至形成闭合循环系统。

锅炉汽水循环流程的基本运行原理就是通过热量传递和流体的流动来实现的，可以实现能量的转化和传递，从而实现锅炉的正常运行，保障生产的需要。

三、锅炉汽水循环流程的工艺参数控制为了使锅炉汽水循环流程能够正常运行，保证锅炉工作效率和生产安全，需要对锅炉汽水循环系统中的关键参数进行严格控制。

主要控制的参数包括：给水流量、给水温度、给水压力、蒸汽温度、蒸汽压力、循环泵流量、蒸汽负荷等。

汽水系统1、汽水系统图：汽炉汽水系统、水炉水系统、主蒸汽母管系统、疏水系统、定排放水系统2、汽水系统包括省煤器、汽包、下降管、水冷壁等组成的蒸发设备，以及过热器、给水、蒸汽管路等组成的汽水系统。

汽水系统的任务是使水吸收热量蒸发，最后变成具有一定参数的过热蒸汽。

3、省煤器（非沸腾式）省煤器由蛇形管组成布置在锅炉尾部的垂直烟道中，省煤器管内走的是给水，管外走的是烟气，给水沿蛇形管自下而上由低温至高温与烟气逆向流动。

给水在省煤器内吸收烟气余热部分产生蒸汽，汽水混合物进入汽包。

省煤器的作用：是利用烟气余热加热锅炉给水，提高给水温度，同时降低排烟温度，减少排烟热损失，从而提高锅炉效率，节省燃料。

给水经省煤器加热后再送入汽包，可以减少汽包壁与给水之间的温差，减少汽包壁因温差而产生的热应力，改善汽包的工作条件。

锅炉再循环门的作用：在锅炉生火或停炉时，为防止给水暂时中断使省煤器管得不到冷却而烧坏，在汽包与省煤器进口联箱之间装设再循环管，其上装有再循环门，当停止进水时打开再循环门，由于再循环管装在烟道外不受热，而省煤器管中的水受烟气加热，水温与再循环管中的水温形成温差，因而在汽包、再循环管、省煤器、汽包之间形成水的自然循环流动，使省煤器管得到冷却，保护省煤器。

当锅炉进水时关闭再循环门，给水就经过省煤器加热后进入汽包，避免低温给水直接由再循环管进入汽包，降低汽包热应力的产生汽包的作用：汽包是锅炉蒸发设备中的主要部件，是加热、蒸发、过热三个过程的分界点，它汇集炉水和饱和蒸汽，通过汽水分离装置减少蒸汽的带水量，通过排污管和加药管，减少蒸汽中的含盐量，保证蒸汽品质。

汽包上还装有各种表计如压力表、水位计等，用以控制汽包压力，监视汽包水位。

汽包具有一定的水容积，它与水冷壁、下降管相连，组成自然水循环系统。

汽包设有汽水分离器（旋风分离器）、连续排污管、加药管、下降管、安全门、压力表、温度计、水位计、事故放水管、再循环管、进水管（与水冷壁、省煤器相连）、蒸汽引出管（与吊挂管过热器进口联箱相连）。

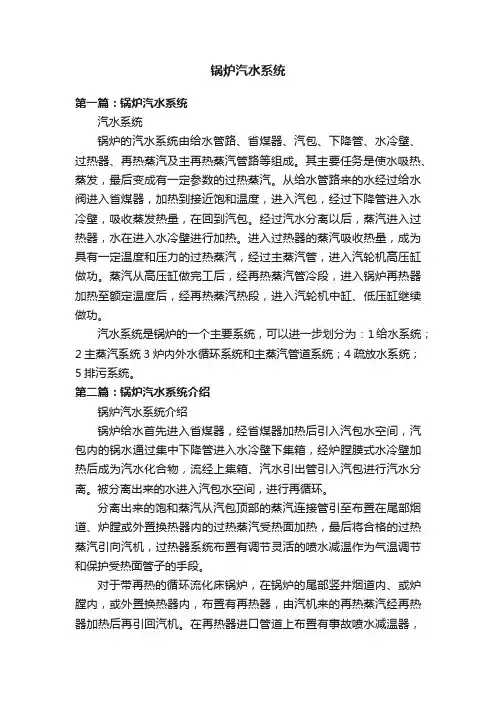

锅炉汽水系统第一篇：锅炉汽水系统汽水系统锅炉的汽水系统由给水管路、省煤器、汽包、下降管、水冷壁、过热器、再热蒸汽及主再热蒸汽管路等组成。

其主要任务是使水吸热、蒸发，最后变成有一定参数的过热蒸汽。

从给水管路来的水经过给水阀进入省煤器，加热到接近饱和温度，进入汽包，经过下降管进入水冷壁，吸收蒸发热量，在回到汽包。

经过汽水分离以后，蒸汽进入过热器，水在进入水冷壁进行加热。

进入过热器的蒸汽吸收热量，成为具有一定温度和压力的过热蒸汽，经过主蒸汽管，进入汽轮机高压缸做功。

蒸汽从高压缸做完工后，经再热蒸汽管冷段，进入锅炉再热器加热至额定温度后，经再热蒸汽热段，进入汽轮机中缸、低压缸继续做功。

汽水系统是锅炉的一个主要系统，可以进一步划分为：1给水系统；2主蒸汽系统3炉内外水循环系统和主蒸汽管道系统；4疏放水系统；5排污系统。

第二篇：锅炉汽水系统介绍锅炉汽水系统介绍锅炉给水首先进入省煤器，经省煤器加热后引入汽包水空间，汽包内的锅水通过集中下降管进入水冷壁下集箱，经炉膛膜式水冷壁加热后成为汽水化合物，流经上集箱、汽水引出管引入汽包进行汽水分离。

被分离出来的水进入汽包水空间，进行再循环。

分离出来的饱和蒸汽从汽包顶部的蒸汽连接管引至布置在尾部烟道、炉膛或外置换热器内的过热蒸汽受热面加热，最后将合格的过热蒸汽引向汽机，过热器系统布置有调节灵活的喷水减温作为气温调节和保护受热面管子的手段。

对于带再热的循环流化床锅炉，在锅炉的尾部竖井烟道内、或炉膛内，或外置换热器内，布置有再热器，由汽机来的再热蒸汽经再热器加热后再引回汽机。

在再热器进口管道上布置有事故喷水减温器，用于紧急状况下控制再热器进口气温。

一般采用喷水减温或烟气挡板的方式对再热蒸汽温度进行调节，如果再热器布置在外置换热器内，再热蒸汽温度也可依靠外置换热器来调节，通过调整进入外置换热器的灰流量，改变再热器的吸热量，以达到调温目的。

冷渣器所用冷却水来自回热西戎或锅炉给水系统。

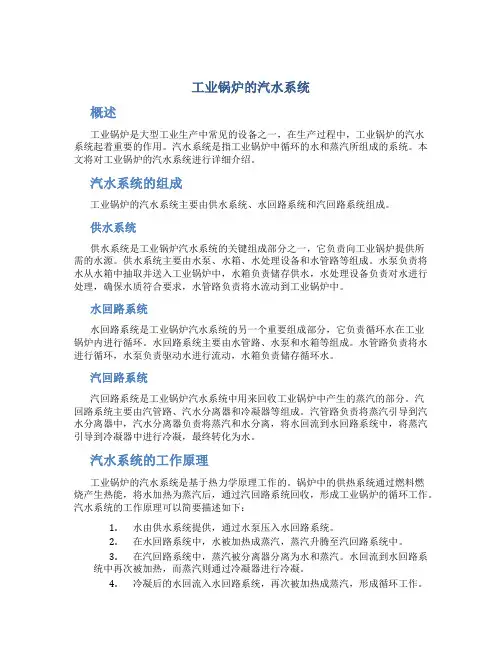

工业锅炉的汽水系统概述工业锅炉是大型工业生产中常见的设备之一，在生产过程中，工业锅炉的汽水系统起着重要的作用。

汽水系统是指工业锅炉中循环的水和蒸汽所组成的系统。

本文将对工业锅炉的汽水系统进行详细介绍。

汽水系统的组成工业锅炉的汽水系统主要由供水系统、水回路系统和汽回路系统组成。

供水系统供水系统是工业锅炉汽水系统的关键组成部分之一，它负责向工业锅炉提供所需的水源。

供水系统主要由水泵、水箱、水处理设备和水管路等组成。

水泵负责将水从水箱中抽取并送入工业锅炉中，水箱负责储存供水，水处理设备负责对水进行处理，确保水质符合要求，水管路负责将水流动到工业锅炉中。

水回路系统水回路系统是工业锅炉汽水系统的另一个重要组成部分，它负责循环水在工业锅炉内进行循环。

水回路系统主要由水管路、水泵和水箱等组成。

水管路负责将水进行循环，水泵负责驱动水进行流动，水箱负责储存循环水。

汽回路系统汽回路系统是工业锅炉汽水系统中用来回收工业锅炉中产生的蒸汽的部分。

汽回路系统主要由汽管路、汽水分离器和冷凝器等组成。

汽管路负责将蒸汽引导到汽水分离器中，汽水分离器负责将蒸汽和水分离，将水回流到水回路系统中，将蒸汽引导到冷凝器中进行冷凝，最终转化为水。

汽水系统的工作原理工业锅炉的汽水系统是基于热力学原理工作的。

锅炉中的供热系统通过燃料燃烧产生热能，将水加热为蒸汽后，通过汽回路系统回收，形成工业锅炉的循环工作。

汽水系统的工作原理可以简要描述如下：1.水由供水系统提供，通过水泵压入水回路系统。

2.在水回路系统中，水被加热成蒸汽，蒸汽升腾至汽回路系统中。

3.在汽回路系统中，蒸汽被分离器分离为水和蒸汽。

水回流到水回路系统中再次被加热，而蒸汽则通过冷凝器进行冷凝。

4.冷凝后的水回流入水回路系统，再次被加热成蒸汽，形成循环工作。

汽水系统的重要性工业锅炉的汽水系统是工业生产过程中必不可少的一部分。

它的重要性主要体现在以下几个方面：节约能源汽水系统的循环工作可以实现蒸汽的回收利用，从而节约能源。

锅炉汽水系统及其设备概述锅炉本体是锅炉汽水系统的核心部件，它通过加热水来产生蒸汽。

锅炉通常由锅筒、炉膛、烟道、冷凝器等部件构成，不同类型的锅炉有不同的工作原理和结构。

锅炉的选型和设计对于系统的稳定运行和能源利用效率起着至关重要的作用。

水处理设备是保证锅炉汽水系统长期稳定运行的重要组成部分。

水处理设备包括给水泵、软化器、除氧器、化验设备等，它们的主要作用是去除水中的杂质和氧气，以防止锅炉受到腐蚀和垢积的影响，同时也能提高锅炉的热效率和使用寿命。

汽水循环系统是将产生的蒸汽输送至需要的地方的重要环节。

汽水循环系统包括主汽管、凝结水管、汽水分离器、汽水泵等设备，它们协助完成蒸汽的输送和水的再循环，以确保系统的运行效率和安全性。

控制系统是保证锅炉汽水系统自动稳定运行的关键。

控制系统包括自动调节阀、温度传感器、压力传感器、PLC控制器等设备，它们能够实时监测和调节系统的参数，保证系统在设计工况下稳定运行，同时也能对异常情况进行报警和保护处理。

总的来说，锅炉汽水系统及其设备是现代工业生产和生活中不可或缺的重要设备，它们的稳定运行和高效工作对于保障工业生产和能源利用非常重要。

因此，在使用锅炉汽水系统时，要保证设备的正常运行和定期维护，以确保安全和高效运行。

锅炉汽水系统在工业生产中起到了至关重要的作用，它不仅能够提供蒸汽动力用于驱动发电机、锅炉、风机等设备，还可以用于加热和供暖等用途。

因此，对锅炉汽水系统及其设备的了解和掌握，对于工业生产的稳定运行至关重要。

锅炉汽水系统的运行原理是将水加热转化为蒸汽，然后将蒸汽输送至需要的地方。

在这个过程中，水处理设备、汽水循环系统以及控制系统都起着至关重要的作用。

首先，水处理设备能够帮助去除水中的杂质和氧气，避免锅炉受到腐蚀和垢积的影响。

水处理设备中的软化器能够去除水垢和硬度物质，除氧器则能去除水中的氧气，这样可以有效地保护锅炉和汽水循环系统避免因水质问题引起的故障。

其次，汽水循环系统则是将产生的蒸汽输送至需要的地方的重要部分。
