梁上部通长筋的算法

吊筋的计算03G101-1P62
吊筋夹角取值：梁高≤800取45度，>800取60度 吊筋长度=次梁宽+2*50+2*(梁高-2保护层)/正弦45度 （60度）+2*20d
4、单跨梁钢筋计算-KL4
附加箍筋的计算03G101-1P62
该区域梁正常箍筋或加 密区箍筋照设
4、单跨梁钢筋计算-L1
通常情况下梁的钢筋有哪些？
1
1
• • • • • • • •
上：上部通长筋 中：侧面纵向钢筋－构造或抗扭 下：下部钢筋(通长筋或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 附加钢筋：吊筋、次梁加筋、加腋钢筋
1、单跨梁钢筋计算-KL1
1、上通筋计算03G101-1 P54
屋面框架梁箍筋构造
★软件重点功能
1、自动按名称识别梁类型 2、属性自动记忆功能 3、添加、删除支座 4、应用到其它同名称梁 5、梁跨格式刷、梁跨数据刷 6、分层梁
单面悬挑梁钢筋在软件中的型号
12、屋面框架梁钢筋计算
屋面框架梁的平法标注
12、屋面框架梁钢筋计算
屋面框架梁纵向钢筋构造43
12、屋面框架梁钢筋计算
屋面框架梁配筋构造图03G101-P43、55、56
构造屋面框架梁纵向钢筋构造（一）
构造屋面框架梁纵向钢筋构造（二）
12、屋面框架梁钢筋计算
1、单跨梁钢筋计算-KL1
1、上通筋计算
公式：长度＝净跨长+左支座锚固+右支座锚固 左、右支座锚固长度的取值判断： 当hc-保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc＋5d) 当hc-保护层(直锚长度) ≤ LaE时,必须弯锚， 算法1：hc-保护层＋15d 算法2：取0.4LaE＋15d 算法3：取Max(LaE ,hc-保护层＋15d) 算法4：取Max(LaE ,0.4LaE＋15d)

梁上部通长筋的算法完整版通长筋是指纵向沿着梁轴的钢筋布置。

这些钢筋被用来增加梁的承载能力和刚度。

通长筋算法的目标是确定通长筋的最佳布置，以使梁结构能够满足设计要求。

1.确定梁的几何形状和梁的尺寸，包括梁的宽度、高度和跨度等。

这些参数将用于计算梁的弯矩和剪力。

2.根据梁的几何形状和荷载条件，计算梁的设计弯矩。

这可以通过解析方法或计算机分析程序来完成。

3.确定梁的钢筋布置，包括通长筋和截面内的箍筋等。

这项决策取决于梁的截面形状、混凝土的强度和钢筋的强度等因素。

4.根据梁的设计弯矩和荷载参数，计算截面所需的钢筋面积。

这可以通过使用梁的截面特性和钢筋的材料特性来完成。

5.假设通长筋的直径和间距，计算每个通长筋所贡献的强度和刚度。

这可以通过计算通长筋的抗弯和抗剪承载力来实现。

6.确定通长筋的最佳布置，以满足设计要求。

这包括确定通长筋之间的最佳间距和中心线位置。

7.进行梁的强度校核，确保通长筋的强度足够。

这可以通过计算梁的抗弯和抗剪承载力来实现。

8.进行梁的刚度校核，确保通长筋的数量足够。

这可以通过计算梁的挠度和刚度来实现。

9.对梁的钢筋布置进行进一步的优化和调整。

这是为了确保梁的设计满足各项要求。

通过以上步骤，可以得到梁上部通长筋的最佳布置，以满足梁结构的设计要求。

这个算法不仅可以应用于梁的设计，还可以扩展到其他类型的混凝土结构的设计中。

需要注意的是，上述步骤仅提供了通长筋设计的基本思路，并不包含具体的数学公式和计算方法。

具体的算法和计算公式可以通过混凝土结构设计规范和计算机分析程序来获得。

这些规范和程序将提供详细的计算方法和设计准则，以确保梁结构的设计符合安全和经济性的要求。

钢筋工程量计算方法总结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

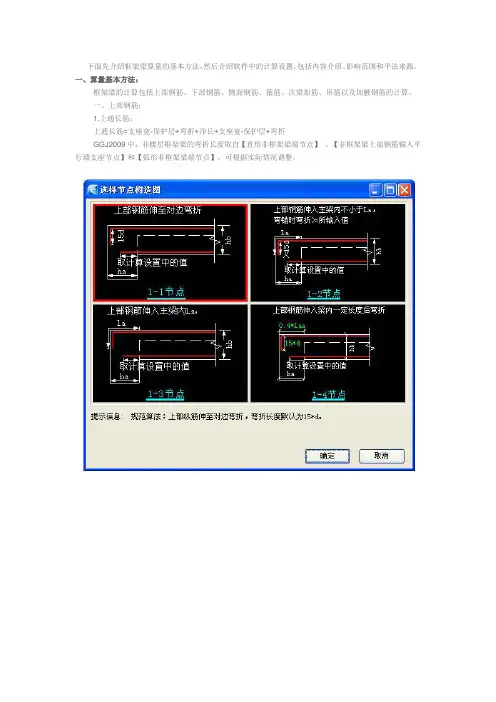

下面先介绍框架梁算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。

一、算量基本方法：框架梁的计算包括上部钢筋、下部钢筋、侧面钢筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。

一、上部钢筋：1.上通长筋：上通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折GGJ2009中，非楼层框架梁的弯折长度取自【直形非框架梁端节点】、【非框架梁上部钢筋锚入平行墙支座节点】和【弧形非框架梁端节点】，可根据实际情况调整。

2.支座钢筋:中间支座：支座筋=搭接+伸入跨中长度+支座宽+伸入跨中长度+搭接端支座：支座筋=搭接+伸入跨中长度+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。

第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第2项、第3项和第4项。

当左右跨不等时，伸入小跨内负筋的L取值为计算设置第5项。

如果支座钢筋与跨中钢筋相同，软件可以自动连通计算。

3.跨中钢筋:跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端部弯折的计算同上通长筋。

如果原位标注上相邻两跨的跨中钢筋相同，软件可以自动连通计算。

上部非通长筋与架立筋的搭接长度取计算设置第1项。

二、下部钢筋:1.下通长筋:下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端支座的计算同上通长筋。

2.下部钢筋:（1）下部钢筋中间支座：下部钢筋=直锚+净长+直锚端支座：下部钢筋=直锚+净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的下部钢筋，其中端支座的端部弯折的计算同上通长筋。

（2）下部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第6项。

三、直形非框架梁的变截面计算:GGJ2009中，直形非框架梁的变截面计算，软件内置了3个节点设置处理各种变截面情况（每个节点设置包含了平法图集的各种构造要求），根据标高关系可以自动匹配到相应的节点设置。
