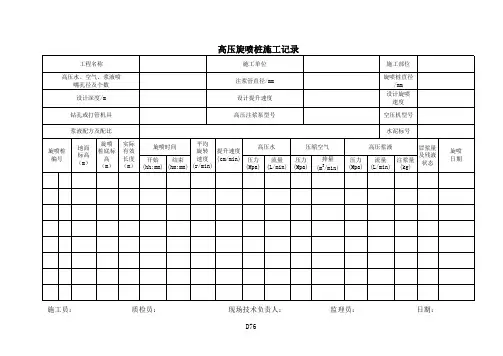

高压旋喷桩施工记录表正式版年月旁站监理记录表工程名称：温州市景德路下穿杭深铁路工程编号：承包单位：质检员（签字）：旁站监理记录表表旁站监理记录表表旁站监理记录表表旁站监理记录表表旁站监理记录表高压旋喷桩（双管）施工方案施工方法及技术措施钻孔桩桩间采用φ600旋喷桩止水,旋喷桩要求进入基坑下1米，并达到止水效果。
旋喷桩在钻孔桩桩芯混凝土达到设计强度70％以后、冠梁施工前进行施工。
施喷浆采用双重管法;成孔采用XY-100型地质钻机。
桩间止水旋喷桩桩径为φ600，间距为900ｍｍ（即每桩间施作一根）。
旋喷桩采用XY-100地质钻机施钻引孔.再用GS500-4高台喷车进行旋转喷浆。
旋喷桩需进入<5—2>地层（相对不透水层)不少于1。
5m。
旋喷桩止水桩间孔位布置形式如图3所示。
图3 旋喷桩止水帷幕图施工机具、施工工艺流程及施工参数一、主要施工机具型号及主要技术参数见表1表1名称型号技术参数备注工程地质钻机XY—100 可钻深度大于30m,φ130，泥浆护壁高台喷车GS500-4 提升速度5～15cm/min空气压缩机W1。
6/10 压力0.5~1.0Mpa,排风量1.6m3/min二重管TY—301 φ91，喷嘴1.8mm灰浆泵PH—5 泵压0。
5~1。
5Mpa,流量60～80L/min二、 施工工艺流程图如图4、5所示图4 高压旋喷桩施工工艺流程图测量定位钻机就位钻进造孔高喷台车就位下管喷射浆液喷射 旋摆提升 成桩移机至下一孔位废浆沉淀硬化、外运终孔检查浆液配制水泥浆配制 不合格合格废浆排放沉淀池废水排放、沉渣外运(c)旋喷开始(b)钻孔至设计高程(e)旋喷结束成桩(c)(d)(e)旋喷管(d)边旋喷边提升(a)钻机就位钻孔(b)钻孔机械压浆车(a)图5 高压旋喷桩施工方法示意图一、高压旋喷桩施工技术参数见表2表2序号项目单位参数值备注气压MPa0。
5~0.71 压缩空气气量l/min1500~3000浆比重kg/l1。
