C51单片机看门狗电路及程序设计案院系：信息工程学院年级：2010级电子一班禹豪电子一班训虎电子二班邓启新一、引言在由单片机构成的微型计算机系统中，程序的正常运行常常会因为来自外界的电磁场干扰等原因而被打断，从而造成程序的跑飞，而陷入死循环。
由此导致单片机控制的系统无法继续工作，造成整个系统的陷入停滞状态，发生不可预料的后果，所以出于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于监测单片机程序运行状态的芯片或程序，俗称"看门狗"(watchdog)（1）看门狗电路基本原理看门狗电路的应用，使单片机可以在无人状态下实现连续工作，其工作原理是:看门狗芯片和单片机的一个I/O引脚相连**，该I/O引脚通过程序控制它定时地往看门狗的这个引脚上送入高电平（或低电平），这一程序语句是分散地放在单片机其他控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段进入死循环状态时，写看门狗引脚的程序便不能被执行，这个时候，看门狗电路就会由于得不到单片机送来的信号，便在它和单片机复位引脚相连的引脚上送出一个复位信号，使单片机发生复位，即程序从程序存储器的起始位置开始执行，这样便实现了单片机的自动复位。
*此处设计原理实际上为下文中硬件看门狗设计思路。
（2）看门狗电路一般设计式“看门狗”电路一般分为硬件看门狗与软件看门狗两种设计式。
硬件看门狗是利用了一个定时器，来监控主程序的运行，也就是说在主程序的运行过程中，我们要在定时时间到之前对定时器进行复位。
如果出现死循环，或者说PC指针不能回来，那么定时时间到后就会使单片机复位。
常用的WDT芯片如MAX813,5045,IMP 813等，价格4~10元不等.软件看门狗技术的原理和硬件看门狗类似，只不过是用软件的法实现（即利用单片机部定时器资源，通过编程模拟硬件看门狗工作式），以51系列为例：因在51单片机中有两个定时器，在利用部定时器资源来对主程序的运行进行监控时。

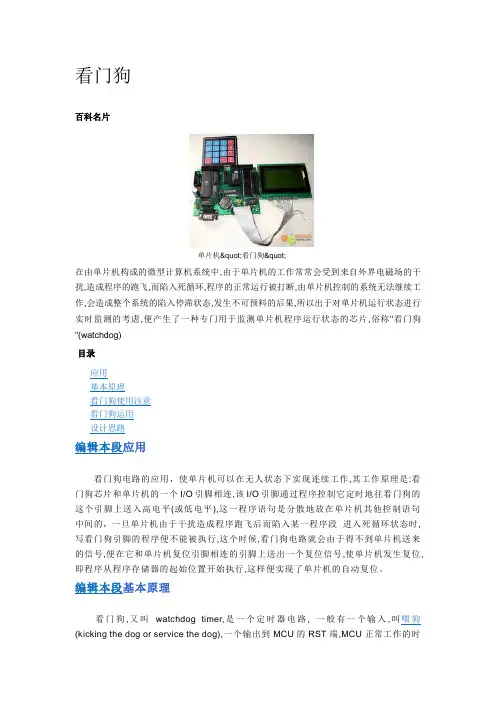

看门狗百科名片单片机"看门狗"在由单片机构成的微型计算机系统中,由于单片机的工作常常会受到来自外界电磁场的干扰,造成程序的跑飞,而陷入死循环,程序的正常运行被打断,由单片机控制的系统无法继续工作,会造成整个系统的陷入停滞状态,发生不可预料的后果,所以出于对单片机运行状态进行实时监测的考虑,便产生了一种专门用于监测单片机程序运行状态的芯片,俗称"看门狗"(watchdog)目录应用基本原理看门狗使用注意看门狗运用设计思路编辑本段应用看门狗电路的应用，使单片机可以在无人状态下实现连续工作,其工作原理是:看门狗芯片和单片机的一个I/O引脚相连,该I/O引脚通过程序控制它定时地往看门狗的这个引脚上送入高电平(或低电平),这一程序语句是分散地放在单片机其他控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段进入死循环状态时,写看门狗引脚的程序便不能被执行,这个时候,看门狗电路就会由于得不到单片机送来的信号,便在它和单片机复位引脚相连的引脚上送出一个复位信号,使单片机发生复位,即程序从程序存储器的起始位置开始执行,这样便实现了单片机的自动复位。
编辑本段基本原理看门狗,又叫watchdog timer,是一个定时器电路, 一般有一个输入,叫喂狗(kicking the dog or service the dog),一个输出到MCU的RST端,MCU正常工作的时候,每隔一端时间输出一个信号到喂狗端,给WDT 清零,如果超过规定的时间不喂狗,(一般在程序跑飞时),WDT 定时超过,就会给出一个复位信号到MCU,使MCU复位. 防止MCU死机. 看门狗的作用就是防止程序发生死循环，或者说程序跑飞。
工作原理：在系统运行以后也就启动了看门狗的计数器，看门狗就开始自动计数，如果到了一定的时间还不去清看门狗，那么看门狗计数器就会溢出从而引起看门狗中断，造成系统复位。

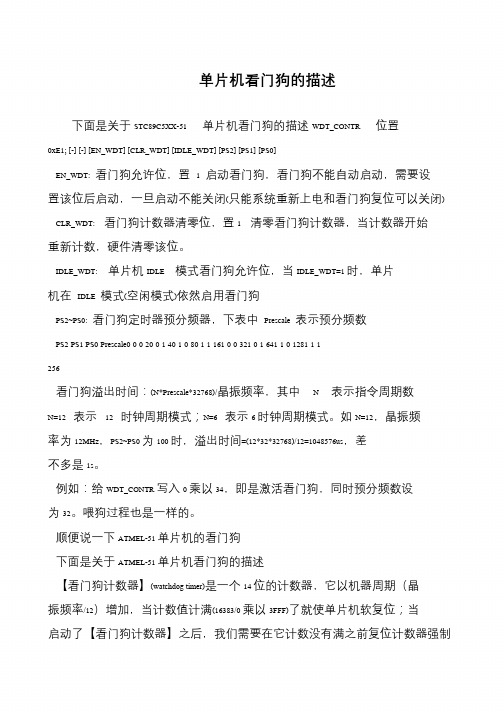

单片机看门狗的描述下面是关于STC89C5XX-51 单片机看门狗的描述WDT_CONTR 位置0xE1; [-] [-] [EN_WDT] [CLR_WDT] [IDLE_WDT] [PS2] [PS1] [PS0]EN_WDT: 看门狗允许位，置1 启动看门狗，看门狗不能自动启动，需要设置该位后启动，一旦启动不能关闭(只能系统重新上电和看门狗复位可以关闭)CLR_WDT: 看门狗计数器清零位，置1 清零看门狗计数器，当计数器开始重新计数，硬件清零该位。
IDLE_WDT: 单片机IDLE 模式看门狗允许位，当IDLE_WDT=1 时，单片机在IDLE 模式(空闲模式)依然启用看门狗PS2~PS0: 看门狗定时器预分频器，下表中Prescale 表示预分频数PS2 PS1 PS0 Prescale0 0 0 20 0 1 40 1 0 80 1 1 161 0 0 321 0 1 641 1 0 1281 1 1256看门狗溢出时间：(N*Prescale*32768)/晶振频率，其中N 表示指令周期数N=12 表示12 时钟周期模式；N=6 表示6 时钟周期模式。
如N=12，晶振频率为12MHz，PS2~PS0 为100 时，溢出时间=(12*32*32768)/12=1048576us，差不多是1s。
例如：给WDT_CONTR 写入0 乘以34，即是激活看门狗，同时预分频数设为32。
喂狗过程也是一样的。
顺便说一下ATMEL-51 单片机的看门狗下面是关于ATMEL-51 单片机看门狗的描述【看门狗计数器】(watchdog timer)是一个14 位的计数器，它以机器周期（晶振频率/12）增加，当计数值计满(16383/0 乘以3FFF)了就使单片机软复位；当启动了【看门狗计数器】之后，我们需要在它计数没有满之前复位计数器强制。
单片机看门狗(Watchdog)的工作原理及其应用2010年05月16日星期日 23:00在由单片机构成的微型计算机系统中，由于单片机的工作常常会受到来自外界电磁场的干扰，造成程序的跑飞，而陷入死循环。
程序的正常运行被打断，由单片机控制的系统无法继续工作，会造成整个系统的陷入停滞状态，发生不可预料的后果。
所以，出于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于监测单片机程序运行状态的芯片，俗称"看门狗"(watchdog)。
看门狗电路的应用，使单片机可以在无人状态下实现连续工作，其工作原理是：看门狗芯片和单片机的一个I/O引脚相连，该I/O引脚通过程序控制它定时地往看门狗的这个引脚上送入高电平(或低电平)，这一程序语句是分散地放在单片机其他控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段进入死循环状态时，写看门狗引脚的程序便不能被执行。
这个时候，看门狗电路就会由于得不到单片机送来的信号。
便在它和单片机复位引脚相连的引脚上送出一个复位信号。
使单片机发生复位，即程序从程序存储器的起始位置开始执行，这样便实现了单片机的自动复位。
看门狗，又叫 watchdog timer，是一个定时器电路。
一般有一个输入，叫喂狗(kicking the dog or service the dog)，一个输出到MCU的RST端，MCU 正常工作的时候，每隔一端时间输出一个信号到喂狗端，给 WDT 清零。
如果超过规定的时间不喂狗，(一般在程序跑飞时)，WDT 定时超过，就会给出一个复位信号到MCU，是MCU复位，防止MCU死机。
看门狗的作用就是防止程序发生死循环，或者说程序跑飞。
工作原理：在系统运行以后也就启动了看门狗的计数器，看门狗就开始自动计数，如果到了一定的时间还不去清看门狗，那么看门狗计数器就会溢出从而引起看门狗中断，造成系统复位。
所以，在使用有看门狗的芯片时要注意清看门狗。
C51单片机看门狗电路及程序设计方案院系：信息工程学院年级：2010级电子一班刘禹豪电子一班赵训虎电子二班邓启新一、引言在由单片机构成的微型计算机系统中，程序的正常运行常常会因为来自外界的电磁场干扰等原因而被打断，从而造成程序的跑飞，而陷入死循环。
由此导致单片机控制的系统无法继续工作，造成整个系统的陷入停滞状态，发生不可预料的后果，所以出于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于监测单片机程序运行状态的芯片或程序，俗称"看门狗"(watchdog)（1）看门狗电路基本原理看门狗电路的应用，使单片机可以在无人状态下实现连续工作，其工作原理是:看门狗芯片和单片机的一个I/O引脚相连**，该I/O引脚通过程序控制它定时地往看门狗的这个引脚上送入高电平（或低电平），这一程序语句是分散地放在单片机其他控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段进入死循环状态时，写看门狗引脚的程序便不能被执行，这个时候，看门狗电路就会由于得不到单片机送来的信号，便在它和单片机复位引脚相连的引脚上送出一个复位信号，使单片机发生复位，即程序从程序存储器的起始位置开始执行，这样便实现了单片机的自动复位。
（2）看门狗电路一般设计方式“看门狗”电路一般分为硬件看门狗与软件看门狗两种设计方式。
硬件看门狗是利用了一个定时器，来监控主程序的运行，也就是说在主程序的运行过程中，我们要在定时时间到之前对定时器进行复位。
如果出现死循环，或者说PC指针不能回来，那么定时时间到后就会使单片机复位。
常用的WDT芯片如MAX813,5045,IMP 813等，价格4~10元不等.软件看门狗技术的原理和硬件看门狗类似，只不过是用软件的方法实现（即利用单片机*此处设计原理实际上为下文中硬件看门狗设计思路。
内部定时器资源，通过编程模拟硬件看门狗工作方式），以51系列为例：因在51单片机中有两个定时器，在利用内部定时器资源来对主程序的运行进行监控时。
看门狗（WatchDog）1.看门狗的作用•监测单片机程序的运行状态的芯片•看门狗（WatchDog）是计算机引入的一种专门的复位监控电路。
•一旦MCU运行出现故障，就强制对MCU进行硬件复位，确保MCU安全可靠运行。
复位嵌入式系统在无人值守的时候出现异常导致‘死机’现象看门狗的工作原理•MCU完成一次喂狗操作•在看门狗“饥饿”前等待下次操作•程序异常，喂狗超时，复位单片机•程序正常，狗被喂饱，等待再次喂狗•看门狗芯片和单片机的一个I/O口连接，该I/O口通过程序的控制定时的向看门狗送入高电平（低电平），这一程序分散的放在其他单片机控制程序之间，一旦单片机因为干扰跑飞进入死循环，写看门狗的程序就不能被执行，看门狗就会发出一个复位信号，复位单片机。
喂狗•看门狗就是一个计数器，由于位数有限计数器能够装的数值是有限的（比如8位的最多装256个数，16位的最多装65536个数），从开启看门狗那刻起，他就不停的数机器周期（12个时钟周期），输一个机器周期加1，加到计数器盛不下了（溢出）就产生一个复位信号，重启系统。
•我们在设计程序时，先根据看门狗计数器的位数和系统的时钟周期算一下计满数需要的时间，就是说在这个时间内看门狗计数器是不会装满的，然后在这个时间内告诉他重新开始计数，就是把计数器清零，这就是喂狗。
例子：•8051单片机选用12MHz晶振，一个机器周期为1us，如果看门狗是十六位的，最大计数65536个，那么从0开始计到65535需要65ms，所以我们可以在程序的50ms左右清零一次计数器（喂狗），让他从新从零开始计，再过50ms，再清，---，这样下去只要程序正常运行，计数器永远不会计满，也就永远不会被看门狗复位。
•看门狗都是启动之后就不能被关闭，只能系统复位（重新断电再上电）才能关闭。
看门狗的两个种类一般，看门狗主要是针对在实际应用环境中出现强烈干扰而导致程序意外跑飞的现象将看门狗的使用看为解决程序本身存在BUG导致跑飞的问题是一种误区AT89S52的看门狗定时器（WDT）•WDT由14位计数器和特殊功能寄存器中的看门狗复位存储器（WDTRST）构成。
“看门狗”概念及其应用在由单片机构成的系统中，由于单片机的工作有可能会受到来自外界电磁场的干扰，造成程序的跑飞，从而陷入死循环，程序的正常运行被打断，由单片机控制的系统便无法继续工作，这样会造成整个系统陷入停滞状态，发生不可预料的后果，所以出于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于监测单片机程序运行状态的芯片，俗称“看门狗”(watch dog)。
加入看门狗电路的目的是使单片机可以在无人状态下实现连续工作，其工作过程如下：看门狗芯片和单片机的一个I/O引脚相连，该I/O引脚通过单片机的程序控制，使它定时地往看门狗芯片的这个引脚上送入高电平(或低电平)，这一程序语句是分散地放在单片机其他控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段进入死循环状态时，给看门狗引脚送电平的程序便不能被执行到，这时，看门狗电路就会由于得不到单片机送来的信号，便将它和单片机复位引脚相连的引脚上送出一个复位信号，使单片机发生复位，从而单片机将从程序存储器的起始位置重新开始执行程序，这样便实现了单片机的自动复位。
通常看门狗电路需要一个专门的看门狗芯片连接单片机来实现，不过这样会给电路设计带来复杂，STC单片机内部自带有看门狗，通过对相应特殊功能寄存器的设置就可实现看门狗的应用，STC89系列单片机内部有一个专门的看门狗定时器寄存器，Watch Dog Timer 寄存器，其相应功能见下个知识点。
看门狗定时器寄存器(WDT_CONTR)STC单片机看门狗定时器寄存器在特殊功能寄存器中的字节地址为E1H，不能位寻址，该寄存器用来管理STC单片机的看门狗控制部分，包括启停看门狗、设置看门狗溢出时间等。
单片机复位时该寄存器不一定全部被清0，在STC下载程序软件界面上可设置复位关看门狗或只有停电关看门狗的选择，大家根据需要可做出适合自己设计系统的选择。
其各位的定义如表4.2.1所示。
表1看门狗定时器寄存器(WDT_CONTR)EN_WDT：看门狗允许位，当设置为“1”时，启动看门狗。
单片机看门狗工作原理
单片机看门狗（Watchdog）是一种硬件电路，可监视程序运行的状态，并在程序出现故障或死锁的情况下，自动重启系统或执行特定的故障处理程序，保障系统的稳定运行。
单片机看门狗的工作原理如下：
1. 由程序周期性定时启动看门狗计数器，计数器的初始值需要预设。
2. 在规定的时间内（通常为几秒钟至十几秒钟），程序必须定时往计数器中喂给一个足够的脉冲，否则看门狗计数器就会超时。
3. 当看门狗超时时，看门狗电路会自动复位系统，并执行特定的故障处理程序。
4. 看门狗计数器重置后，上述过程会重新开始，保证系统在运行中不断重复的维护状态的监测，以确保系统的正常和可靠工作。
需要注意的是，单片机看门狗必须在程序中明确地初始化、启动和清除，以便防止误触和误操作，确保其正常可靠工作。
在程序中设置合适的看门狗定时器周期和喂狗脉冲，能够有效地保护单片机系统免受一些错误、异常、嵌套和死循环等异常情况的侵袭。
STC89 系列单片机看门狗的使用及应用程序
看门狗概念及其应用在由单片机构成的系统中，由于单片机的工作有可能会受到来自外界电磁场的干扰，造成程序的跑飞，从而陷入死循环，程序的正常运行被打断，由单片机控制的系统便无法继续工作，这样会造成整个系统陷入停滞状态，发生不可预料的后果，所以出于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于监测单片机程序运行状态的芯片，俗称看门狗(watch dog)。
加入看门狗电路的目的是使单片机可以在无人状态下实现连续工作，其工作过程如下：看门狗芯片和单片机的一个I/O 引脚相连，该I/O 引脚通过单
片机的程序控制，使它定时地往看门狗芯片的这个引脚上送入高电平(或低电平)，这一程序语句是分散地放在单片机其他控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段进入死循环状态时，给看门狗引脚送电平的程序便不能被执行到，这时，看门狗电路就会由于得不到单片机送来的信号，便将它和单片机复位引脚相连的引脚上送出一个复位信号，使单片机发生复位，从而单片机将从程序存储器的起始位置重新开始执行程序，这样便实现了单片机的自动复位。
通常看门狗电路需要一个专门的看门狗芯片连接单片机来实现，这在我们的单片机教程网51hei 以前做过相关的电路介绍。
不过这样会给电路设计带
来复杂，STC 单片机内部自带有看门狗，通过对相应特殊功能寄存器的设置
就可实现看门狗的应用，STC89 系列单片机内部有一个专门的看门狗定时器
寄存器，Watch Dog Timer 寄存器，其相应功能见下个知识点。
标题：单片机看门狗电路2009-04-22 10:50:3651单片机看门狗电路采用89C51单片机和X25045组成的看门狗电路,X25045硬件连接图如图2所示。
X25045芯片内包含有一个看门狗定时器，可通过软件预置系统的监控时间。
在看门狗定时器预置的时间内若没有总线活动，则X25045将从RESET输出一个高电平信号，经过微分电路C2、R3输出一个正脉冲，使CPU复位。
图2电路中，CPU的复位信号共有3个：上电复位(C1、R2)，人工复位(S、R1、R2)和Watchdog复位(C2、R3)，通过或门综合后加到RESET端。
C2、R3的时间常数不必太大，有数百微秒即可，因为这时CPU的振荡器已经在工作。
图2 X25045看门狗电路硬件连接图看门狗定时器的预置时间是通过X25045的状态寄存器的相应位来设定的。
如表2所示，X25045状态寄存器共有6位有含义，其中WD1、WD0和看门狗电路有关，其余位和EEPROM的工作设置有关。
表2 X25045状态寄存器WD1＝0，WD0=0，预置时间为1.4s。
WD1＝0，WD0=1，预置时间为0.6s。
WD1＝1，WD0=0，预置时间为0.2s。
WD1＝1，WD0=1，禁止看门狗工作。
看门狗电路的定时时间长短可由具体应用程序的循环周期决定，通常比系统正常工作时最大循环周期的时间略长即可。
编程时，可在软件的合适地方加一条喂狗指令，使看门狗的定时时间永远达不到预置时间，系统就不会复位而正常工作。
当系统跑飞，用软件陷阱等别的方法无法捕捉回程序时，则看门狗定时时间很快增长到预置时间，迫使系统复位。
以下是C语言编写的看门狗程序部分。
#include reg51.hsbit cs=P1^2;/*片选信号由P1.2产生*/sbit sck=P1^3; /*时钟信号由P1.3 产生*/sbit si=P1^0; /*SI由P1.0产生*/sbit so=P1^1; /*SO由P1.1产生*/sbit c=ACC^7; /*定义位变量*/bdata unsigned char com;void tran() /*发送一字节数据子函数*/{unsigned char i;for(i=0; i<8; i++){ ACC=com; /*将数据放入a中*/si=c;sck=0; /*sck产生一个上跳变*/sck=1;com=com<<1; /*左移一位*/}return;}main(){com=0x06; /*发写读使能命令*/cs=0;tran();cs=1;com=0x01; /*发写状态字命令*/cs=0;tran();com=0x00; /*定时1.4s*/tran();cs=1;...;系统正常运行的程序部分}需要注意的是，在程序正常运行的时候，应该在适当的地方加一条喂狗指令，使系统正常运行时的定时时间达不到预置时间。
51单片机c语言看门狗程序怎么写看门狗在51单片机电路里的作用是防止程序“跑飞”、“死机”后，系统不动作，而采取复位的办法“唤醒”系统。
89S51、89S52系列单片机自带有看门狗功能，片内数据区A6H寄存器具有看门狗功能，使用很简单：#include<reg51.h>...sfr WDTRST = 0xA6;...void main(){WDTRST=0x1E;;//初始化看门狗WDTRST=0xE1;//初始化看门狗for(;;){WDTRST=0x1E;;//喂狗指令WDTRST=0xE1;//喂狗指令}}可见，你只要在程序的大循环体内加一条喂狗指令就行。
但这种看门狗功能有限，不是很可靠的，它依靠晶振工作，一旦晶振不起振，就无效了。
实践中多采用外部看门狗的方法，可以选用的芯片很多：MAX708、MAX813、X25045.....具体编程就要看芯片的参考资料了。
例如：X25045是SPI总线的看门狗芯片，复位端和单片机复位端连接，SPI数据输入你可以选择合适的IO接口。
WREN 0x06 设置写允许位WRDI 0x04 复位写允许位RDSR 0x05 读状态寄存器WRSR 0x01 写状态寄存器READ 0x03/0x0b 读操作时内部EEPROM页地址WRITE 0x02/0x0a 写操作时内部EEPROM页地址＃include <reg51.h>sbit CS= P2^7;sbit SO= P2^6;sbit SCK= P2^5;sbit SI= P2^4;#define WREN 0x06 //#define WRDI 0x04 //#define RDSR 0x05 //#define WRSR 0x01 //#define READ0 0x03 //#define READ1 0x0b //#define WRITE0 0x02 //#define WRITE1 0x0a //#define uchar unsigned charuchar ReadByte() //read a byte from device{bit bData;uchar ucLoop;uchar ucData;for(ucLoop=0;ucLoop<8;ucLoop++){SCK=1;SCK=0;bData=SO;ucData<<=1;if(bData){ ucData|=0x01; }}return ucData;}void WriteByte(uchar ucData)//write a byte to device {uchar ucLoop;for(ucLoop=0;ucLoop<8;ucLoop++){if((ucData&0x80)==0) //the MSB send first{SI=0;}else{SI=1;}SCK=0;SCK=1;ucData<<=1;}}uchar ReadReg() //read register{uchar ucData;CS=0;WriteByte(RDSR);CS=1;return ucData;}uchar WriteReg(uchar ucData) //write register{uchar ucTemp;ucTemp=ReadReg();if((ucTemp&0x01)==1) //the device is busyreturn 0;CS=0;WriteByte(WREN);//when write the WREN, the cs must have a high levelCS=1;CS=0;WriteByte(WRSR);WriteByte(ucData);CS=1;return 1;}void WriteEpm(uchar cData,uchar cAddress,bit bRegion)/* 写入一个字节，cData为写入的数，cAddress为写入地址，bRegion为页*/ {while((ReadReg()&0x01)==1); //the device is busyCS=0;WriteByte(WREN); //when write the wren , the cs must have a high levelCS=1;CS=0;if(bRegion==0){ WriteByte(WRITE0);} //write the page addrelse{WriteByte(WRITE1);}WriteByte(cAddress);WriteByte(cData);SCK=0; //CS=1;}uchar ReadEpm(uchar cAddress,bit bRegion)/* 读入一个字节，cAddress为读入地址，bRegion为页*/{uchar cData;while((ReadReg()&0x01)==1);//the device is busyCS=0;if(bRegion==0)else{WriteByte(READ1);}WriteByte(cAddress);cData=ReadByte();CS=1;return cData;}main(){WriteReg(0x00);//set the watchdog time as 1.4sCS=1;CS=0; //reset the watchdog}回复：xuzhimin9514所有的89S系列都带狗，所有的80C系列都不带狗。
C51单片机看门狗电路及程序设计方案院系：信息工程学院年级：2010级电子一班刘禹豪电子一班赵训虎电子二班邓启新一、引言在由单片机构成的微型计算机系统中，程序的正常运行常常会因为来自外界的电磁场干扰等原因而被打断，从而造成程序的跑飞，而陷入死循环。
由此导致单片机控制的系统无法继续工作，造成整个系统的陷入停滞状态，发生不可预料的后果，所以出于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于监测单片机程序运行状态的芯片或程序，俗称"看门狗"(watchdog)（1）看门狗电路基本原理看门狗电路的应用，使单片机可以在无人状态下实现连续工作，其工作原理是:看门狗芯片和单片机的一个I/O引脚相连**，该I/O引脚通过程序控制它定时地往看门狗的这个引脚上送入高电平（或低电平），这一程序语句是分散地放在单片机其他控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段进入死循环状态时，写看门狗引脚的程序便不能被执行，这个时候，看门狗电路就会由于得不到单片机送来的信号，便在它和单片机复位引脚相连的引脚上送出一个复位信号，使单片机发生复位，即程序从程序存储器的起始位置开始执行，这样便实现了单片机的自动复位。
（2）看门狗电路一般设计方式“看门狗”电路一般分为硬件看门狗与软件看门狗两种设计方式。
硬件看门狗是利用了一个定时器，来监控主程序的运行，也就是说在主程序的运行过程中，我们要在定时时间到之前对定时器进行复位。
如果出现死循环，或者说PC指针不能回来，那么定时时间到后就会使单片机复位。
常用的WDT芯片如MAX813,5045,IMP 813等，价格4~10元不等.软件看门狗技术的原理和硬件看门狗类似，只不过是用软件的方法实现（即利用单片机*此处设计原理实际上为下文中硬件看门狗设计思路。
内部定时器资源，通过编程模拟硬件看门狗工作方式），以51系列为例：因在51单片机中有两个定时器，在利用内部定时器资源来对主程序的运行进行监控时。
