电线电缆型号命名方法

  • 格式：doc
  • 大小：159.00 KB
  • 文档页数：9

电线电缆型号命名方法一、射频电缆（GJB973A-2004柔软和半硬射频电缆通用规等）射频电缆型号结构示意图如下，其中近似介质芯外径一般按照四舍五入原则修约成整数：表1 电缆型号代号及意义二、野战通信电缆（GJB 424A—200×野战通信线缆品种系列）野战通信线缆品种系列分为：被复线、野战音频电缆、野战信号电缆、野战载波电缆、野战数字电缆、野战同轴电缆、野战电源电缆。

1、被复线、野战音频电缆、野战载波电缆、野战数字电缆、纵向密封直埋电缆的型号命名目前已有的型号：1）被复线的型号a) TGE－701 聚氯乙烯被复线；b) TGE－702 聚乙烯被复线；c) TGE－704 尼龙被复线；d) TGE－705 聚乙烯平行被复线；e) TGE－706 芳纶被复线；f) TGE－707 铜包钢被复线；g) TGE－708 超轻型被复线。

2）野战音频电缆的型号a) TGE－712 野战10对音频电缆；b) TGE－712A 野战10对音频电缆；c) TGE－713 野战31对音频电缆。

d） TGE-714 野战5对音频电缆e） TGE-715 野战10对音频电缆f） TGE-716 野战19对音频电缆g） TGE-713野战31对音频电缆3）野战载波电缆的型号野战载波电缆的型号为：a) TGE－722野战12路载波电缆；b) TGE－723野战12路2对载波电缆。

4）野战数字电缆的型号野战数字电缆的型号为：a) TGE－733 军用高速数据传输电缆；b) TGE－734 野战1对数字电缆；c) TGE－73X 野战2对数字电缆。

5）纵向密封直埋电缆：a) TGE－741 纵向密封音频7对直埋电缆；b) TGE－742 纵向密封单路2对直埋电缆；c) TGE－742A 纵向密封3路2对直埋电缆；d) TGE－743 纵向密封3路2对直埋电缆；e) TGE－744 纵向密封屏蔽3路2对直埋电缆；f) TGE－744A 纵向密封12路2对直埋电缆；g) TGE－744B 纵向密封24路2对直埋电缆；h) TGE－745 纵向密封3路1对直埋电缆；i) TGE－746 纵向密封音频15对直埋电缆；j) TGE－747 纵向密封音频30对直埋电缆；k) TGE－748 纵向密封音频50对直埋电缆；l) TGE－749 纵向密封音频1对直埋电缆。

2、野战信号电缆的型号a) HSYF－5×2 野战5对信号电缆；b) HSYF－10×2 野战10对信号电缆；c) HSYF－19×2 野战19对信号电缆；d) HSYF－31×2 野战31对信号电缆。

3、野战电源电缆b) VYJ9S3×6.0＋1×4.0 野战电源电缆。

a) VYJ9S 2×1.5＋2×0.4 野战电源电缆；b) VYJ9S 2×2.5＋2×0.5 野战电源电缆；c) VYJ9S 2×4.0＋2×0.6 野战电源电缆；d) VYJ9S 2×6.0＋2×0.9 野战电源电缆；e) VYJ9S 4×1.0 野战电源电缆；f) VYJ9S 4×2.5 野战电源电缆；g) VYJ9S 3×6.0＋1×4.0 野战电源电缆。

三、舰船用电线电缆（GJB1916A舰船用低烟电缆和软线通用规）产品用型号、规格及标准编号表示，组成如下图所示：注：对于J及JK系列，1kV省略；JH系列额定电压省略。

图1 产品型号、规格及标准编号标识示意图1）系列代号舰船用电力电缆·····························省略舰船用控制电缆·····························JK 舰船用通信电缆·····························JH 舰船用仪表及电子设备电缆·························JX 2）导体代号铜···································省略镀锡··································省略镀镍··································T2 3）绝缘代号乙丙橡胶································E 交联聚乙烯·······························YJ 交联聚烯烃·······························PJ 硅橡胶·································S 4）护套代号护套（或套）、铠装及外套如下表规定。

分屏蔽型································P 总屏蔽型································ZP双层总屏蔽型······························DP 水密型·································M 柔软性·································R 6）在火焰条件下的燃烧特性如下表规定。

合集下载

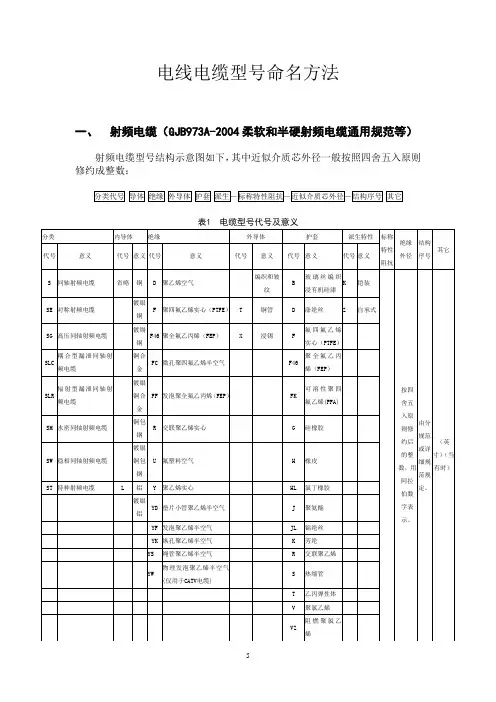

电线电缆型号命名方法资料

电线电缆型号命名方法资料

电线电缆型号命名方法一、射频电缆（GJB973A-2004柔软和半硬射频电缆通用规范等）射频电缆型号结构示意图如下，其中近似介质芯外径一般按照四舍五入原则修约成整数：表1 电缆型号代号及意义二、野战通信电缆（GJB 424A—200×野战通信线缆品种系列）野战通信线缆品种系列分为：被复线、野战音频电缆、野战信号电缆、野战载波电缆、野战数字电缆、野战同轴电缆、野战电源电缆。

1、被复线、野战音频电缆、野战载波电缆、野战数字电缆、纵向密封直埋电缆的型号命名目前已有的型号：1）被复线的型号a) TGE－701 聚氯乙烯被复线；b) TGE－702 聚乙烯被复线；c) TGE－704 尼龙被复线；d) TGE－705 聚乙烯平行被复线；e) TGE－706 芳纶被复线；f) TGE－707 铜包钢被复线；g) TGE－708 超轻型被复线。

2）野战音频电缆的型号a) TGE－712 野战10对音频电缆；b) TGE－712A 野战10对音频电缆；c) TGE－713 野战31对音频电缆。

d）TGE-714 野战5对音频电缆e） TGE-715 野战10对音频电缆f） TGE-716 野战19对音频电缆g） TGE-713野战31对音频电缆3）野战载波电缆的型号野战载波电缆的型号为：a) TGE－722野战12路载波电缆；b) TGE－723野战12路2对载波电缆。

4）野战数字电缆的型号野战数字电缆的型号为：a) TGE－733 军用高速数据传输电缆；b) TGE－734 野战1对数字电缆；c) TGE－73X 野战2对数字电缆。

5）纵向密封直埋电缆：a) TGE－741 纵向密封音频7对直埋电缆；b) TGE－742 纵向密封单路2对直埋电缆；c) TGE－742A 纵向密封3路2对直埋电缆；d) TGE－743 纵向密封3路2对直埋电缆；e) TGE－744 纵向密封屏蔽3路2对直埋电缆；f) TGE－744A 纵向密封12路2对直埋电缆；g) TGE－744B 纵向密封24路2对直埋电缆；h) TGE－745 纵向密封3路1对直埋电缆；i) TGE－746 纵向密封音频15对直埋电缆；j) TGE－747 纵向密封音频30对直埋电缆；k) TGE－748 纵向密封音频50对直埋电缆；l) TGE－749 纵向密封音频1对直埋电缆。

电线电缆命名和型号

电线电缆命名和型号

电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

案例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。

电线与电缆的区分其实，“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生][7:使锰卣]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

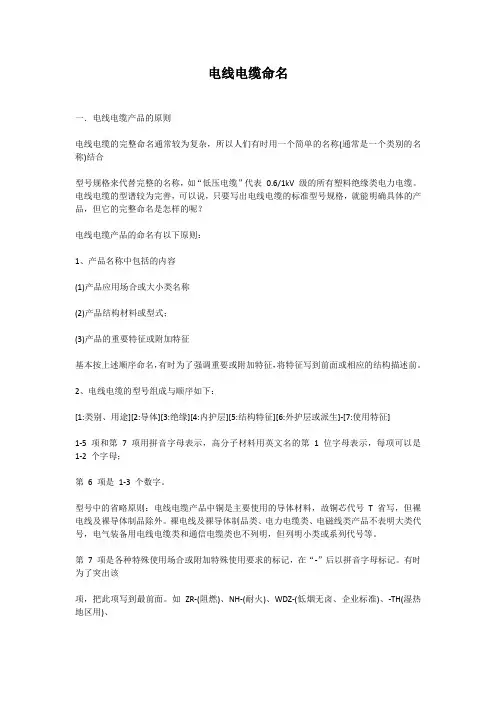

电线电缆命名
