加工中心刀柄结构说明汇总

加工中心刀柄规格加工中心的主轴锥孔通常分为两大类，即锥度为7:24 的通用系统和1:10 的HSK 真空系统。

7:24 锥度的通用刀柄锥度为7:24 的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS07388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。

NT 型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

目前国内使用最多的是DIN 69871 型（即JT）和MAS BT 型两种刀柄。

DIN 69871 型的刀柄可以安装在DIN 69871 型和ANSI/ASME 主轴锥孔的机床上，IS0 7388/1 型的刀柄可以安装在DIN69871 型、IS0 7388/1 和ANSI/ASME 主轴锥孔的机床上，所以就通用性而言，IS0 7388/1 型的刀柄是最好的。

（1）DIN 2080 型（简称NT 或ST）DIN 2080 是德国标准，即国际标准ISO 2583 ，是我们通常所说NT 型刀柄，不能用机床的机械手装刀而用手动装刀。

（2）DIN 69871 型（简称JT、DIN、DAT 或DV）DIN 69871 型分两种，即DIN 69871 A/AD 型和DIN 69871 B 型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。

（3）ISO 7388/1 型（简称IV 或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4 值小于DIN 69871型刀柄的D4 值，所以将ISO 7388/1 型刀柄安装在DIN 69871 型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1 型机床上则有可能会发生干涉。

（4）MAS BT 型（简称BT）BT 型是日本标准，安装尺寸与DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。

1 数控机床常用刀柄的分类与普通加工方法相比，数控加工对刀具的刚度、精度、耐用度及动平衡性能等方面要求更为严格。

刀具的选择要注重工件的结构与工艺性分析，结合数控机床的加工能力、工件材料及工序内容等因素综合考虑。

数控加工常用刀柄主要分为钻孔刀具刀柄、镗孔刀具刀柄、铣刀类刀柄、螺纹刀具刀柄和直柄刀具类刀柄(立铣刀刀柄和弹簧夹头刀柄)。

2 数控机床常用刀柄的选择刀柄结构形式数控机床刀具刀柄的结构形式分为整体式与模块式两种。

整体式刀柄其装夹刀具的工作部分与它在机床上安装定位用的柄部是一体的。

这种刀柄对机床与零件的变换适应能力较差。

为适应零件与机床的变换，用户必须储备各种规格的刀柄，因此刀柄的利用率较低。

模块式刀具系统是一种较先进的刀具系统，其每把刀柄都可通过各种系列化的模块组装而成。

针对不同的加工零件和使用机床，采取不同的组装方案，可获得多种刀柄系列，从而提高刀柄的适应能力和利用率。

刀柄结构形式的选择应兼顾技术先进与经济合理：①对一些长期反复使用、不需要拼装的简单刀具以配备整体式刀柄为宜，使工具刚性好，价格便宜(如加工零件外轮廓用的立铣刀刀柄、弹簧夹头刀柄及钻夹头刀柄等)；②在加工孔径、孔深经常变化的多品种、小批量零件时，宜选用模块式刀柄，以取代大量整体式镗刀柄，降低加工成本；③对数控机床较多尤其是机床主轴端部、换刀机械手各不相同时，宜选用模块式刀柄。

由于各机床所用的中间模块(接杆)和工作模块(装刀模块)都可通用，可大大减少设备投资，提高工具利用率。

刀柄规格数控刀具刀柄多数采用7：24 圆锥工具刀柄，并采用相应型式的拉钉拉紧结构与机床主轴相配合。

刀柄有各种规格，常用的有40 号、45 号和50 号。

目前在我国应用较为广泛的有ISO7388-1983、GB10944-1989、MAS403-1982、ANSI/ASME B5.50-1985 等，选择时应考虑刀柄规格与机床主轴、机械手相适应。

刀柄的规格数量整体式的TSG 工具系统包括20 种刀柄，其规格数量多达数百种，用户可根据所加工的典型零件的数控加工工艺来选取刀柄的品种规格，既可满足加工要求又不致造成积压。

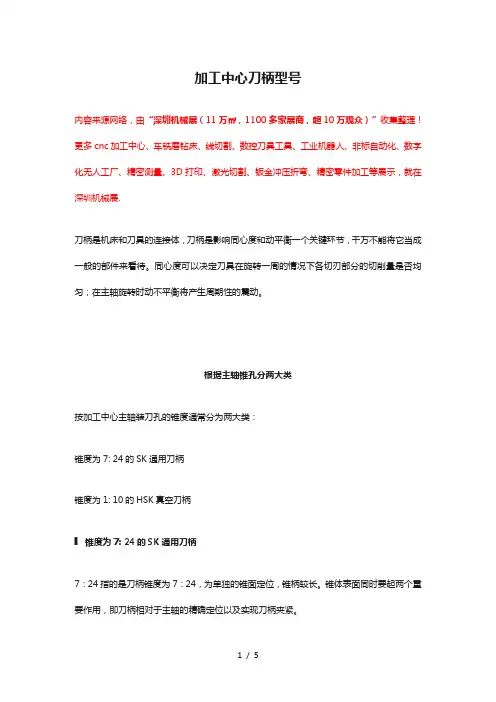

加工中心刀柄型号内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.刀柄是机床和刀具的连接体，刀柄是影响同心度和动平衡一个关键环节，千万不能将它当成一般的部件来看待。

同心度可以决定刀具在旋转一周的情况下各切刃部分的切削量是否均匀；在主轴旋转时动不平衡将产生周期性的震动。

根据主轴锥孔分两大类按加工中心主轴装刀孔的锥度通常分为两大类：锥度为7: 24的SK通用刀柄锥度为1: 10的HSK真空刀柄▌锥度为7: 24的SK通用刀柄7：24指的是刀柄锥度为7：24，为单独的锥面定位，锥柄较长。

锥体表面同时要起两个重要作用，即刀柄相对于主轴的精确定位以及实现刀柄夹紧。

优点：不自锁，可以实现快速装卸刀具；制造刀柄只要将锥角加工到高精度即可保证连接的精度，所以刀柄成本相对较低。

缺点：在高速旋转时主轴前端锥孔会发生膨胀，膨胀量的大小随着旋转半径与转速的增大而增大，锥度连接刚度会降低，在拉杆拉力的作用下，刀柄的轴向位移也会发生改变。

每次换刀后刀柄的径向尺寸都会发生改变，存在着重复定位精度不稳定的问题。

锥度为7:24的通用刀柄通常有五种标准和规格：1. 国际标准IS0 7388/1 （简称IV或IT）2. 日本标准MAS BT（简称BT）3. 德国标准DIN 2080型（简称NT或ST）4. 美国标准ANSI/ASME（简称CAT）5. DIN 69871 型（简称JT、DIN、DAT或者DV）拉紧方式：NT型刀柄是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

通用性：1）目前国内使用最多的是DIN 69871型（即JT）和日本MAS BT 型两种刀柄；2）DIN 69871型的刀柄还可以安装在ANSI/ASME主轴锥孔的机床上；3）国际标准IS0 7388/1型的刀柄还可以安装在DIN 69871型、ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。

简述数控铣刀刀柄的基本构成
数控铣刀刀柄是数控铣削加工中不可或缺的部件，它是连接铣刀和机床主轴的重要组成部分。

数控铣刀刀柄的基本构成包括以下几个方面：
1. 刀柄主体：刀柄主体是数控铣刀刀柄的主要部分，它通常由高强度合金钢或不锈钢等材料制成。

刀柄主体的形状和尺寸需要与铣刀的形状和尺寸相匹配，以确保刀具的稳定性和加工精度。

2. 刀柄柄头：刀柄柄头是连接刀柄主体和铣刀的部分，它通常由高强度合金钢或不锈钢等材料制成。

刀柄柄头的形状和尺寸需要与机床主轴的接口相匹配，以确保刀具的稳定性和加工精度。

3. 刀柄夹紧机构：刀柄夹紧机构是用于夹紧铣刀的部分，它通常由夹紧螺母、弹簧、夹紧片等组成。

刀柄夹紧机构的设计需要考虑到夹紧力的大小、夹紧片的材料和数量等因素，以确保铣刀的稳定性和加工精度。

4. 刀柄冷却系统：刀柄冷却系统是用于冷却刀具和刀柄的部分，它通常由冷却管、冷却液管路、喷嘴等组成。

刀柄冷却系统的设计需要考虑到冷却液的流量、压力和温度等因素，以确保刀具的寿命和加工质量。

5. 刀柄标识：刀柄标识是用于标识刀柄型号、规格和制造厂家等信息的部分，
它通常由刻字或贴标等方式实现。

刀柄标识的设计需要考虑到标识的清晰度和耐久性等因素，以方便使用和管理。

以上是数控铣刀刀柄的基本构成，不同的刀柄类型和规格可能会有所不同，但其基本构成是相似的。

加工中心刀柄的种类和用途刀柄是机床和刀具的连接体，刀柄是影响同心度和动平衡一个关键环节，千万不能将它当成一般的部件来看待。

同心度可以决定刀具在旋转一周的情况下各切刃部分的切削量是否均匀；在主轴旋转时动不平衡将产生周期性的震动。

今天和大家聊一聊关于加工中心刀柄的知识。

如今数控机床在工厂里得到了广泛的应用，这些机床和使用的工具来自世界各地，有着不同的型号和标准。

你知道加工中心BT 刀柄中的7：24是什么意思吗？你又知道BT、NT、JT、IT、CAT是什么标准吗？往下看↓↓一、根据主轴锥孔分两大类按加工中心主轴装刀孔的锥度通常分为两大类：①锥度为7：24的SK通用刀柄；②锥度为1：10的HSK真空刀柄。

1、锥度为7：24的SK通用刀柄7：24指的是刀柄锥度为7：24，为单独的锥面定位，锥柄较长。

锥体表面同时要起两个重要作用，即刀柄相对于主轴的精确定位以及实现刀柄夹紧。

优点：不自锁，可以实现快速装卸刀具；制造刀柄只要将锥角加工到高精度即可保证连接的精度，所以刀柄成本相对较低。

缺点：在高速旋转时主轴前端锥孔会发生膨胀，膨胀量的大小随着旋转半径与转速的增大而增大，锥度连接刚度会降低，在拉杆拉力的作用下，刀柄的轴向位移也会发生改变。

每次换刀后刀柄的径向尺寸都会发生改变，存在着重复定位精度不稳定的问题。

锥度为7：24的通用刀柄通常有五种标准和规格：①国际标准 IS0 7388/1 （简称IV或IT）；②日本标准 MAS BT（简称BT）；③德国标准 DIN 2080型（简称 NT或ST）；④美国标准 ANSI/ASME（简称CAT）；⑤DIN 69871 型（简称JT、DIN、DAT或者DV）；拉紧方式：NT型刀柄是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

通用性：①目前国内使用最多的是DIN 69871型（即JT）和日本MAS BT 型两种刀柄；②DIN 69871型的刀柄还可以安装在ANSI/ASME主轴锥孔的机床上；③国际标准IS0 7388/1型的刀柄还可以安装在DIN 69871型、ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。

加工中心刀柄的标准7:24的刀柄有：JT 系列刀柄（ISO、德国DIN标准、中国GB标准）BT 系列刀柄（日本MAS标准）JT-WA系列刀柄（德国VDI标准）JT-U系列刀柄（美国ANSI标准）CAT系列刀柄（美国ANSI标准-卡特彼勒）ST 系列刀柄（中国GB标准）SK 系列刀柄（德国DIN标准）分类：加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。

一、锥度为7:24的通用刀柄通常有五种标准和规格:NT（传统型）简称NT或ST）DIN 69871（德国标准）（简称JT、DIN、DAT或DV）IS0 7388/1 （国际标准）（简称IV或IT）MAS BT（日本标准）（简称BT）ANSI/ASME（美国标准）（简称CAT）★NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。

DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。

★拉钉有三个关键参数：θ角、长度l以及螺纹G关于刀柄拉钉的θ角有如下几种情况：1、MAS BT（日本标准）刀柄拉钉θ角有45°、60°和90°之分，常用的是45°和60°的；2、DIN 69871刀柄拉钉（通常称为DIN 69872－40/50）θ角只有75°一种；3、IS0 7388/1刀柄拉钉（通常称为IS0 7388/2－40/50）θ角有45°和75°之分；4、ANSI/ASME（美国标准）刀柄拉钉θ角有45°、60°和90°之分。

CNC刀柄标准加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。

7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。

NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。

DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上， IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。

（1）DIN 2080型（简称 NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。

（2） DIN 69871 型（简称JT、 DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD型和DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。

（3） ISO 7388/1 型（简称 IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。

（4） MAS BT 型（简称 BT）BT型是日本标准，安装尺寸与 DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。

简述数控铣刀刀柄的基本构成数控铣刀刀柄是数控铣床上的一种重要零部件，它承载着铣刀和刀具的主要切削力，并将切削力传递给机床。

刀柄的基本构成包括刀柄本体、装夹部件和刀尖。

刀柄本体是数控铣刀刀柄的主要组成部分，它通常由高强度合金钢材料制成。

刀柄本体一般分为柄颈和刀柄两部分。

柄颈是刀柄本体的连接部分，用于连接刀柄和装夹部件。

刀柄是刀具固定在刀柄本体上的部分，它通常有不同的形状和尺寸，以适应不同的加工要求。

装夹部件是将刀具装夹在刀柄上的部件，它用于固定刀具和刀柄，以确保刀具在切削过程中的稳定性和精度。

常见的装夹部件有刀夹、刀套和刀座。

刀夹是一种常用的装夹部件，它可将刀柄和刀具紧密连接在一起，传递切削力。

刀套是一种用于装夹圆柱铣刀的装夹部件，它通常由套筒和套筒夹紧装置组成。

刀座是一种用于装夹特殊形状刀具的装夹部件，它可根据刀具的形状和尺寸进行调整，以确保刀具的稳定性和精度。

刀尖是刀具的前端部分，它直接与工件接触，进行切削加工。

刀尖的形状和尺寸根据加工要求和刀具类型的不同而不同。

常见的刀尖形状有平口、角口、球形和锥形等。

刀尖通常由硬质合金材料制成，具有较高的硬度和耐磨性，以提高切削效率和刀具寿命。

总的来说，数控铣刀刀柄的基本构成包括刀柄本体、装夹部件和刀尖。

刀柄本体是刀柄的主要组成部分，它由柄颈和刀柄两部分组成。

装夹部件用于固定刀具和刀柄，以确保刀具在切削过程中的稳定性和精度。

刀尖是刀具的前端部分，直接与工件接触，进行切削加工。

这些组成部分共同工作，实现数控铣刀的高效加工。

通过合理选择刀柄和刀具，可以提高加工效率和产品质量，满足不同的加工需求。
