工业大学液压与气压传动实验指导书目录实验一液阻特性实验0实验二液压泵性能测试实验3实验三溢流阀静态特性实验7实验四节流调速回路性能测试实验11 实验五气动程序控制回路设计与调试15实验一 液阻特性实验(必修,综合性)一、实验目的1、通过对标准型小孔液流阻力的实验,定量地研究孔口的流量—压力特性,计算出与液阻特性有关的指数ϕ,从而对孔口的液阻特性有比较深入的理解;2、通过测量油液流过标准型细长孔的压力损失,深入了解小孔的节流作用,并分析在实验条件下的压力损失数值的大小,从而建立一种定量的概念;3、掌握测试液阻特性的原理及方法。
二、实验容及方案液压传动的主要理论基础是流体力学。
油液在系统中流动时,因摩擦和各种不同形式的液流阻力,将引起压力损失,它关系到确定系统的供油压力、允许流速、组件、辅助装置和管道的布局等,对提高效率和避免温升过高有着重要的意义。
另一方面,在液压传动中常会遇到油液流经小孔和缝隙的情况,而它们的流量计算公式是建立节流调速和伺服系统等工作原理的基础,同时也是对液压组件和相对运动表面进行泄漏估算和分析的基础。
本实验装置可完成细长孔(Φ1.2mm ,l =6mm )的压力-流量特性实验。
在液压系统中,油液流经液阻时,流量Q 与压力损失P ∆的关系可以用通用表达式表示为:ϕp KA Q T ∆= (1.1)K ——节流系数;T A ——节流口通流面积;p ∆——节流口前后压差;ϕ——与液阻特性有关的指数。
令T KA R=1, 则 ϕp RQ ∆=1(1.2)式中,R ——液阻;与孔口尺寸、几何形状、油液性质和流态有关,在几何尺寸、油液性质、流态不变时,视为定值。
式1.2可以表示为函数关系:)(P f Q ∆=,在函数图像中为一条曲线,为了求出指数ϕ,对上式的两边取对数得:P R Q ∆+=-lg lg lg 1ϕ (1.3)对于一定的液阻,上式为一直线,直线的斜率为ϕ。
式1.2中的ϕ为直线的斜率,即batg ==αϕ (1.4) 在实验中,对一定的液阻,改变通过液阻的流量,可以达到对应的压力降,测得一定数量的对应数据,描绘直线就可以求得ϕ值。
湖南工业职业技术学院校本教材液压与气动技术实训指导书湖南工业职业技术学院电气工程系合编浙江天煌教仪有限公司实验一液压传动基础实验液压传动是机械能转化为压力能,再由压力能转化为机械能而做功的能量转换传动机构。
油泵产生的压力大小,取决于负载的大小,而执行元件液压缸按工作需要通过控制元件的调节提供不同的压力、速度及方向,理解液压传动的基本工作原理和基本概念,是学习本课程的关健。
本实验通过液压缸的往复运动,了解压力控制、速度控制和方向控制的相关控制阀的作用及进一步理解液压传动基本工作原理和基本概念。
本实验教师可以边演示、边讲解、边提出问题;也可以使学生自行完成实验:并观察现象、记录数据,解答问题。
一、实验目的:通过教师边实验演示、边讲解,边提出问题,使学生进一步熟悉、掌握液压实验的基本操作,了解各种液压控制元件及在系统中的作用。
理解液压传动基本工作原理和基本概念,也可以在学生充分阅读理解实验指导书的基础上完成本实验,记录实验结果,回答指导书所列出的思考题。
二、实验装置:图1为液压基础实验系统图。
按图1所示用带快速接头体的软管分别连接各模块组成实验用的液压系统图。
液压基础实验系统的组成:液压元件:油缸一只,7:单向调速阀(2FRM5)一只,8:单向节流阀(DRVP8)一只,1、2:先导式溢流阀(DB10)两只,4:直动式溢流阀(DBDH6P)一只,5:减压阀(DR6DP)一只,6:三位四通电磁换向阀(4WE6E)一只,3、二位三通电磁换向阀(3WE6A)一只,油泵(VP8)一只;辅助元件:压力表两只、四通接头一只、三通接头三只、软管20支、流量计一台。
图1注意:接好液压回路之后,再重新检查各快速接头的连接部分是否连接可靠,最后请老师确认无误后,方可启动。
三、实验步骤:1、读通图1的液压系统,了解各液压元件的名称、熟悉液压职能符号及各液压元件在系统中的作用。
2、压力控制:1)、溢流阀遥控口卸荷,减压阀出口暂不接油箱,Z1不带电,开泵P1压力指示很小(主要是管路的阻力),并且不可调节,何故?2)、溢流阀调压,Z1得电,开启泵P1 指示值随阀1的调节而变化。

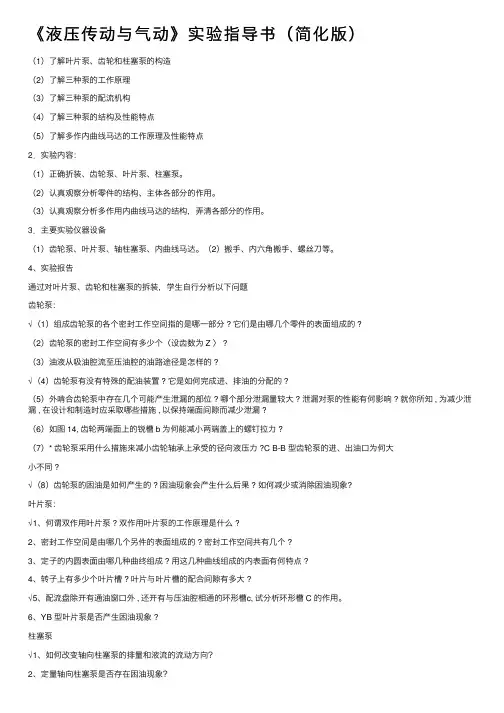

《液压传动与⽓动》实验指导书(简化版)(1)了解叶⽚泵、齿轮和柱塞泵的构造(2)了解三种泵的⼯作原理(3)了解三种泵的配流机构(4)了解三种泵的结构及性能特点(5)了解多作内曲线马达的⼯作原理及性能特点2.实验内容:(1)正确折装、齿轮泵、叶⽚泵、柱塞泵。
(2)认真观察分析零件的结构、主体各部分的作⽤。
(3)认真观察分析多作⽤内曲线马达的结构,弄清各部分的作⽤。
3.主要实验仪器设备(1)齿轮泵、叶⽚泵、轴柱塞泵、内曲线马达。
(2)搬⼿、内六⾓搬⼿、螺丝⼑等。
4、实验报告通过对叶⽚泵、齿轮和柱塞泵的拆装,学⽣⾃⾏分析以下问题齿轮泵:√(1)组成齿轮泵的各个密封⼯作空间指的是哪⼀部分 ? 它们是由哪⼏个零件的表⾯组成的 ?(2)齿轮泵的密封⼯作空间有多少个〈设齿数为 Z 〉 ?(3)油液从吸油腔流⾄压油腔的油路途径是怎样的 ?√(4)齿轮泵有没有特殊的配油装置 ? 它是如何完成进、排油的分配的 ?(5)外啃合齿轮泵中存在⼏个可能产⽣泄漏的部位 ? 哪个部分泄漏量较⼤ ? 泄漏对泵的性能有何影响 ? 就你所知 , 为减少泄漏 , 在设计和制造时应采取哪些措施 , 以保持端⾯间隙⽽减少泄漏 ?(6)如图 14, 齿轮两端⾯上的锐槽 b 为何能减⼩两端盖上的螺钉拉⼒ ?(7)* 齿轮泵采⽤什么措施来减⼩齿轮轴承上承受的径向液压⼒ ?C B-B 型齿轮泵的进、出油⼝为何⼤⼩不同 ?√(8)齿轮泵的困油是如何产⽣的 ? 困油现象会产⽣什么后果 ? 如何减少或消除困油现象?叶⽚泵:√1、何谓双作⽤叶⽚泵 ? 双作⽤叶⽚泵的⼯作原理是什么 ?2、密封⼯作空间是由哪⼏个另件的表⾯组成的 ? 密封⼯作空间共有⼏个 ?3、定⼦的内圆表⾯由哪⼏种曲终组成 ? ⽤这⼏种曲线组成的内表⾯有何特点 ?4、转⼦上有多少个叶⽚槽 ? 叶⽚与叶⽚槽的配合间隙有多⼤ ?√5、配流盘除开有通油窗⼝外 , 还开有与压油腔相通的环形槽c, 试分析环形槽 C 的作⽤。
液压与气动技术实训指导书-图文实训教学不仅能帮助加深理解液压与气压传动中的基本概念,巩固理论知识,其重要意义还在于引导学生在实训的过程中,学到基本的理论和技能,提高学生的动手能力,培养学生分析和解决液压与气动技术中工程实际问题的能力。
本课程实训分为两大部分,一是液压元件拆装实训。
教学的目的是通过元件的拆装实训,使学生对学过的主要元件外观、内部结构,主要零件的形状、材料及其之间的配合要求等方面获得感性认识,从而加深对其工作原理的理解,使学生初步了解和掌握机械拆装的基本常识,了解液压元件维修的一般方法,锻炼机械维修方面的技能,以便在将来实际工作中设计和使用液压系统时,能正确选用和维修液压元件。
二是液压与气动回路、系统实训。
教学的目的是学生在教师的指导下,独立完成对研究对象(如某一理论、元件、系统等)的实训操作,启发与引导学生自己设计实训方案,在指导教师指导下通过分析、讨论与审核后,以小组为单位,独立完成实训。
在此以THPYQ-1实验台为例,介绍几种常用实训的原理、方法、步骤与数据的处理方法。
一、液压元件拆装实训1.拆装注意事项①如果有拆装流程示意图,参考示意图进行拆与装;②拆装时请记录元件及解体零件的拆卸顺序和方向;③拆卸下来的零件,尤其泵体内的零件,要做到不落地、不划伤、不锈蚀等;④拆装个别零件需要专用工具。
如拆轴承需要用轴承起子,拆卡环需要用内卡钳等;⑤在需要敲打某一零件时,请用铜棒,切忌用铁或钢棒;⑥拆卸(或安装)一组螺钉时,用力要均匀;⑦安装前要给元件去毛刺,用煤油清洗然后晾干,切忌用棉纱擦干;⑧检查密封有无老化现象,如果有,请更换新的;⑨安装时不要将零件装反,注意零件的安装位置。
有些零件有定位槽孔,一定要对准;⑩安装完毕,检查现场有无漏装元件。
2.实训用工具及材料钳工台虎钳、内六角扳手、活口扳手、螺丝刀、涨圈钳、游标卡尺、钢板尺、润滑油、化纤布料、各类液压泵、液压阀及其它液压元件等。
(一)液压泵拆装实训1.实训目的通过对各种液压泵进行拆装,使学生对各种液压泵的结构有深入了解,并能依据流体力学的基本概念和定律来分析总结容积式泵的特性,掌握各种液压泵的工作原理、结构特点、使用性能等。
«液压与气动技术»实验指导书北京交通大学机电学院测控实验室2012年3月实验一液压泵和马达的拆装实验 1 实验二阀的拆装7 实验三A液压系统性能实验(0014实验台)10(一) 增速回路10(二)液压系统节流调速实验12 实验三B 液压系统性能实验(003B实验台)14(一) 液压泵性能实验14(二)节流调速回路性能实验15附图:003B实验台液压系统图17 实验四气动机械组装与测试18 实验五气动机械手顺序控制实验20一、实验教学的目的液压与气动技术是一门技术课,它以流体力学等课程为理论基础,而一旦应用于工程实际中去,必须有实验作保证。
所以学习这门课不但要搞懂课堂上所讲的内容,更重要的是在实验教学中进一步加深理解基本概念,掌握基本的实验方法,培养分析和解决实际问题的能力。
二、实验纪律1、预习实验报告,作好理论基础准备,否则不得参加实验。
2、严肃、认真、细心,熟悉油路、气路情况后再动手。
油泵必须无载启动。
3、压力须缓慢上升,不得用力太猛,以免引起冲击、振动,损坏元件,泵压不得任意调高(压力63Kgf/cm2)。
4、在工作过程中,不允许随意转换选择工作开关,以免发生意外。
014实验台的侧面板输入与输出不能插错,以免引起误动作或短路直流电源。
5、在实验中注意安全,室内严禁烟火。
与本实验无关的一切设备,不要乱摸,不准擅自启动。
6、如有违反上述纪律,经劝告仍不改者,指导教师有权取消其实验资格。
实验一液压泵和马达的拆装实验一、CB型齿轮泵复习、回忆齿轮泵的工作原理、基本结构及吸压油口的确定方法,拆开CB型齿轮泵,认真观察其结构,搞懂下列问题:1.CB泵的组成、工作原理及吸压油口的特点;2.图中a、b槽各起什么作用?3.为什么被动齿轮的轴做成空心的?端盖上的孔起什么作用?c孔若被堵死会有何问题?4.CB泵是否有减小单向不平衡力的措施?5.CB泵的额定压力为25Kg/cm2,为何不能再提高?6.观察困油卸荷槽的作用,注意泵内主要泄漏部位;7.正确组装CB泵,注意切勿丢失零件;8.简述CB泵的优缺点。
液压与气动技术实训指导书2009年11月目录液压、气动实训操作规程 (I)项目一液压、气动工作原理与实训装置 (1)任务1、了解液压、气动实训台概况 (1)实训设备一 THYYC-2型微机控制液压传动综合实训装置(天煌公司) (1)实训设备二THYQD-1型气动与PLC实训装置(天煌公司) (7)实训设备三YZ-03 电液比例液压实训台(巨林公司) (9)一、装置概况 (9)二、系统主要参数 (10)三、实训台组成部分 (10)(一)实训工作台 (10)(二)液压泵站(注:可根据实际需求提供各种类型的液压泵站) (11)(三)常用液压元件 (11)(四)测试用传感变送器 (12)(五)电气测控制单元 (12)实训设备四QDA-1型气动PLC控制综合教学实训装置(巨林公司) (12)任务2、了解液压系统基本构成与调节(演示) (14)液压系统演示性实训 (14)行程阀控制气缸连续往返气控回路实训 (15)项目二液压、气动元件拆装 (16)项目三液压传动基本回路实训 (19)任务一压力控制回路 (19)任务二速度控制回路 (21)任务三方向控制回路 (25)任务四多缸动作回路 (26)项目四液压电气系统综合实训 (27)任务1 继电器控制的液压传动回路 (27)任务2 PLC控制的液压系统 (28)项目五气动基本回路实训 (30)任务1 压力控制回路 (30)任务2、速度控制回路 (31)任务3、方向控制回路 (36)常用气动回路 (42)一、选用的常用气动回路 (42)项目六:气动系统综合实训 (45)任务1 继电器控制的气动回路 (45)实训一电车、汽车自动开门装置 (45)实训二、鼓风炉加料装置 (46)实训三、气缸给进(快进→慢进→快退)系统 (47)实训四、双缸动作回路 (48)任务2 PLC控制的气动系统 (49)实训一模拟钻床上占孔动作 (49)实训二雨伞试训机 (51)选做项目:气动实用系统实训 (53)附录 (56)液压、气动实训操作规程1.学生做实训之前一定要了解本实训系统的操作规程,在实训老师的指导下进行,切勿盲目进行实训。
液压与气动技术实训指导书实训教学不仅能帮助加深理解液压与气压传动中的基本概念,巩固理论知识,其重要意义还在于引导学生在实训的过程中,学到基本的理论和技能,提高学生的动手能力,培养学生分析和解决液压与气动技术中工程实际问题的能力。
本课程实训分为两大部分,一是液压元件拆装实训。
教学的目的是通过元件的拆装实训,使学生对学过的主要元件外观、内部结构,主要零件的形状、材料及其之间的配合要求等方面获得感性认识,从而加深对其工作原理的理解,使学生初步了解和掌握机械拆装的基本常识,了解液压元件维修的一般方法,锻炼机械维修方面的技能,以便在将来实际工作中设计和使用液压系统时,能正确选用和维修液压元件。
二是液压与气动回路、系统实训。
教学的目的是学生在教师的指导下,独立完成对研究对象(如某一理论、元件、系统等)的实训操作,启发与引导学生自己设计实训方案,在指导教师指导下通过分析、讨论与审核后,以小组为单位,独立完成实训。
在此以THPYQ-1实验台为例,介绍几种常用实训的原理、方法、步骤与数据的处理方法。
一、液压元件拆装实训1. 拆装注意事项①如果有拆装流程示意图,参考示意图进行拆与装;②拆装时请记录元件及解体零件的拆卸顺序和方向;③拆卸下来的零件,尤其泵体内的零件,要做到不落地、不划伤、不锈蚀等;④拆装个别零件需要专用工具。
如拆轴承需要用轴承起子,拆卡环需要用内卡钳等;⑤在需要敲打某一零件时,请用铜棒,切忌用铁或钢棒;⑥拆卸(或安装)一组螺钉时,用力要均匀;⑦安装前要给元件去毛刺,用煤油清洗然后晾干,切忌用棉纱擦干;⑧检查密封有无老化现象,如果有,请更换新的;⑨安装时不要将零件装反,注意零件的安装位置。
有些零件有定位槽孔,一定要对准;⑩安装完毕,检查现场有无漏装元件。
2. 实训用工具及材料钳工台虎钳、内六角扳手、活口扳手、螺丝刀、涨圈钳、游标卡尺、钢板尺、润滑油、化纤布料、各类液压泵、液压阀及其它液压元件等。
(一)液压泵拆装实训1. 实训目的通过对各种液压泵进行拆装,使学生对各种液压泵的结构有深入了解,并能依据流体力学的基本概念和定律来分析总结容积式泵的特性,掌握各种液压泵的工作原理、结构特点、使用性能等。
湖南工业职业技术学院校本教材液压与气动技术实训指导书湖南工业职业技术学院电气工程系合编浙江天煌教仪有限公司实验一液压传动基础实验液压传动是机械能转化为压力能,再由压力能转化为机械能而做功的能量转换传动机构。
油泵产生的压力大小,取决于负载的大小,而执行元件液压缸按工作需要通过控制元件的调节提供不同的压力、速度及方向,理解液压传动的基本工作原理和基本概念,是学习本课程的关健。
本实验通过液压缸的往复运动,了解压力控制、速度控制和方向控制的相关控制阀的作用及进一步理解液压传动基本工作原理和基本概念。
本实验教师可以边演示、边讲解、边提出问题;也可以使学生自行完成实验:并观察现象、记录数据,解答问题。
一、实验目的:通过教师边实验演示、边讲解,边提出问题,使学生进一步熟悉、掌握液压实验的基本操作,了解各种液压控制元件及在系统中的作用。
理解液压传动基本工作原理和基本概念,也可以在学生充分阅读理解实验指导书的基础上完成本实验,记录实验结果,回答指导书所列出的思考题。
二、实验装置:图1为液压基础实验系统图。
按图1所示用带快速接头体的软管分别连接各模块组成实验用的液压系统图。
液压基础实验系统的组成:液压元件:油缸一只,7:单向调速阀(2FRM5)一只,8:单向节流阀(DRVP8)一只,1、2:先导式溢流阀(DB10)两只,4:直动式溢流阀(DBDH6P)一只,5:减压阀(DR6DP)一只,6:三位四通电磁换向阀(4WE6E)一只,3、二位三通电磁换向阀(3WE6A)一只,油泵(VP8)一只;辅助元件:压力表两只、四通接头一只、三通接头三只、软管20支、流量计一台。
图1注意:接好液压回路之后,再重新检查各快速接头的连接部分是否连接可靠,最后请老师确认无误后,方可启动。
三、实验步骤:1、读通图1的液压系统,了解各液压元件的名称、熟悉液压职能符号及各液压元件在系统中的作用。
2、压力控制:1)、溢流阀遥控口卸荷,减压阀出口暂不接油箱,Z1不带电,开泵P1压力指示很小(主要是管路的阻力),并且不可调节,何故?2)、溢流阀调压,Z1得电,开启泵P1 指示值随阀1的调节而变化。
液压与气动技术实验指导书巢湖学院电子工程与电气自动化学院2015年2月注意事项1、因实验元器件结构和材料的特殊性,实验的过程中务必稳拿轻放防止碰撞。
2、做实验之前必须熟悉元器件的工作的原理;掌握组合的方法,确认回路实验安装无误才能进行加压实验;禁止强行拆卸;禁止强行旋扭各种元件的手柄。
3、实验中的行程开关为感应式,开关头部离开感应金属约4mm即可感应发出信号。
4、禁止带负载启动(即将溢流阀旋松),以免造成安全事故。
5、学生做实验时不应将压力调的太高(约0.4~0.6Mpa)。
6、由于亚克力透明材料,属于塑料制品。
耐温的程度有限,因此本系统中的电磁阀,请勿持续长时间通电使用,(约持续40分钟左右),电磁阀在不使用时,应该断电.或者间歇使用。
7、本系统注重阀体透明,着重回路演示,增强学生动手能力,不做精确实验、科研之用。
硬密封在本系统占大部分,密封性能较差,因此部分阀存在少量泄漏,属正常现象。
8、学生使用本实验系统之前一定要了解液压实验准则,了解本实验系统的操作规程,在实验老师的指导下进行,切勿盲目进行实验。
9、学生实验过程中,发现回路中任何一处有问题,此时应立即关闭泵,只有当回路释压后才能重新进行实验。
10、实验完毕后,要清理好元器件;注意好元件的保养和实验台的整洁。
实验一液压元件组成与工作过程实验目的:1、通过对液压元件的拆装,了解其内部结构;2、利用透明液压元件,观察液压元件的工作过程;3、通过工程模型了解液压系统的工作过程。
实验设备及工具:1、典型液压元件拆装时实验的元件及工具;所需元件:换向阀、溢流阀、调速阀等拆装工具:内六角扳手一套、卡簧钳一把、螺丝刀一套2、透明液压传动教学实验台;3、推土和挖掘的工程模型实训台。
实验要求:1、实验前,要求学生预习相关的知识内容,并作相关的实验准备。
2、为保证实验效果,将全班学生分为四组,每组18人,每组安排一名组长负责设备的维护及登记领用工具原材料,清理现场等。
液压与气压传动实验指导书
ﻫ
实验一液压元件拆装
一、实验目得
液压元件就是液压系统得重要组成部分,通过对液压元件得拆装可加深对元件结构及工作原理得了解、并能对元件得加工及装配工艺有一个初步得认识。
二、实验用工具及材料
内六角扳手、固定扳手、螺丝刀、各类液压泵。
三、实验内容及步骤
拆解各类液压元件,观察及了解各零件在元件中得作用,了解各种元件得工作原理,按一定得步骤装配各类液压元件。
1、轴向柱塞泵
型号:cy14—1型轴向柱塞泵(手动变量)
结构见图1—1
图1—1
(1)实验原理
当油泵得输入轴9通过电机带动旋转时,缸体5随之旋转,由于装在缸体中得柱塞10得球头部分上得滑靴13被回程盘压向斜盘,因此柱塞10将随着斜盘得斜面在缸体5中作往复运动、从而实现油泵得吸油与排油。
油泵得配油就是由配油盘6实现得。
改变斜盘得倾斜角度就可以改变油泵得流量输出。
(2)实验报告要求
A。
根据实物,画出柱塞泵得工作原理简图。
B、简要说明轴向柱塞泵得结构组成。
(3)思考题
a、cy14—--1型轴向柱塞泵用得就是何种配流方式?
b.轴向柱塞泵得变量形式有几种?
2。
齿轮泵
型号:CB—-—B型齿轮泵
结构图见图1—2
图1—2
(1)工作原理
在吸油腔,轮齿在啮合点相互从对方齿谷中退出,密封工作空间得有效容积不断增大,完成吸油过程。
在排油腔,轮齿在啮合点相互进入对方齿谷中,密封工作空间得有效容积不断减小,实现排油过程。
(2)实验报告要求
a.根据实物,画出齿轮泵得工作原理简图。
b、简要说明齿轮泵得结构组成。
(3)思考题
a。
卸荷槽得作用就是什么?
b、齿轮泵得密封工作区就是指哪一部分?
3.双作用叶片泵
型号:YB---6型叶片泵
结构图见图1———3
图1—3
(1)工作原理
当轴3带动转子4转动时,装于转子叶片槽中得叶片在离心力与叶片底部压力油得作用下伸出,叶片顶部紧贴与顶子表面,沿着定子曲线滑动。
叶片往定子得长轴方向运动时叶片伸出,使得由定子5得内表面、配流盘2、7、转子与叶片所形成得密闭容腔不断扩大,通过配流盘上得配流窗口实现吸油。
往短轴方向运动时叶片缩进,密闭容腔不断缩小,通过配流盘上得配流窗口实现排油。
转子旋转一周,叶片伸出与缩进两次。
(2)实验报告要求
a。
根据实物画出双作用叶片泵得工作原理简图。
b。
简要说明叶片泵得结构组成。
(3)思考题
a、叙述单作用叶片泵与双作用叶片泵得主要区别。
b。
双作用叶片泵得定子内表面就是由哪几段曲线组成得?
c。
变量叶片泵有几种形式?
4。
溢流阀
型号:Y型溢流阀(板式)
结构图见图2—1
图2-1
(1)工作原理
溢流阀进口得压力油除经轴向孔a进入主阀芯得下端A腔外,还经轴向小孔b进入主阀芯得上腔B,并经锥阀座上得小孔d作用在先导阀锥阀体8上、当作用在先导阀锥阀体上得液压力小于弹簧得预紧力与锥阀体自重时,锥阀在弹簧力得作用下关闭。
因阀体内部无油液流动,主阀芯上下两腔液压力相等,主阀芯再主阀弹簧得作用下处于关闭状态(主阀芯处于最下端),溢流阀不溢流、
(2)实验报告要求
a。
补全溢流阀溢流时得工作原理。
b、写出YF型及P型溢流阀与Y型溢流阀得区别、
(3)思考题
a.先导阀与主阀分别就是由那几个重要零件组成得?
b。
遥控口得作用就是什么?远程调压与卸荷就是怎样来实现得?
c.溢流阀得静特性包括那几个部分?
5、减压阀
型号:J型减压阀
结构图见图2—2
(1)工作原理
进口压力经减压缝隙减压后,压力变为经主阀芯得轴向小孔a与b进入主阀芯得底部与上端(弹簧侧)、再经过阀盖上得孔与先导阀阀座上得小孔C作用在先导阀得锥阀体上。
当出口压力低于调定压力时,先导阀在调压弹簧得作用下关闭阀口,主阀芯上下腔得油压均等于出口压力,主阀芯在弹簧力得作用下处于最下端位置,滑阀中间凸肩与阀体之间构成得减压阀阀口全开不起减压作用。
图2-2
(2)实验报告要求
a、补全减压阀起减压作用时得工作原理。
b。
Y型减压阀与Y 型溢流阀结构上得相同点与不同点就是什么?
(1)思考题
a、静止状态时减压阀与溢流阀得主阀芯分别处于什么状态?
b。
泄漏油口如果发生堵塞现象,减压阀能否减压工作?为什么?泄油口为什么要直接单独接回油箱?
6。
换向阀
型号:34E—25D电磁阀
结构图见图2-3
(1)工作原理
利用阀芯与阀体间相对位置得改变来实现油路得接通或断开,以满足液压回路得各种要求。
电磁换向阀两端得电磁铁通过推杆来控制阀芯在阀体中得位置。
图2-3
(2)实验报告要求
a.根据实物说出该阀有几种工作位置?
b.说出液动换向阀、电液动换向阀得结构及工作原理。
(3)思考题
a.说明实物中得34D—10B电磁换向阀得中位机能。
b.左右电磁铁都不得电时,阀芯靠什么对中?
c.电磁换向阀得泄油口得作用就是什么?
7、单向阀
型号:I—25型
结构图见图2-4
(1)工作原理
压力油从口流入,克服作用于阀芯2上得弹簧力开启由口流出。
反向在压力油及弹簧力得作用下,阀芯关闭出油口。
图2—4
(2)实验报告要求
根据实物,画出单向阀得结构简图。
(3思考题
液控单向阀与普通单向阀有何区别?
8、节流阀
型号:L——-10B型节流阀
结构图见图2-5
(1)工作原理
转动手柄3,通过推杆2使筏芯1作轴向移动,从而调节调节流阀得通流截面积,使流经
节流阀得流量发生变化。
(2)实验报告要求
根据实物,叙述节流阀得结构组成及工作原理
(3)思考题
调速阀与节流阀得主要区别就是什么?
图2-5
实验二液压回路安装与调试
一、实验目得
1、了解节流调速回路得构成,掌握其回路得特点,进行正确得安装与调试。
2。
通过对节流阀与调速阀进口节流调速回路得对比实验,分析比较它们得调速性能、
3.了解增速回路得构成及特点,掌握其增速原理,进行正确得安装与调试。
4.了解速度换接回路得构成及特点,掌握其换接原理,进行正确得安装与调试。
二、实验原理
原理图参见图3-1,图3-2,图3—3
图3—1 图3-2
图3-3
三、实验仪器
YCS—A液压传动教学实验台
四、实验内容
1。
采用节流阀与调速阀得节流调速回路得构成及调速特点。
2、采用液压缸差动连接得增速回路得构成及特点。
3。
采用行程开关控制得多缸顺序工作回路得构成及特点、
五、实验报告
1。
分析采用节流阀与调速阀得节流调速回路得调速特点。
2。
分析采用液压缸差动连接得增速回路得增速原理、
3.分析采用行程开关控制得多缸顺序动作回路得控制原理。
3
1
4
2
I II
1 2
七、思考题
1。
采用节流阀与调速阀得节流调速回路哪个调速性能好?为什么?
2、采用液压缸差动连接实现增速有什么优点?
3。
如何采用压力控制得方式实现多缸顺序动作?
实验三气动元件认识与气动回路实验
一.实验目得
1.掌握气压元件在气动控制回路中得应用,
2.通过安装调试回路了解气动调速回路、行程开关控制得顺序动作回路与手动控制回路
得组成及性能、
3.能利用现有气压元件拟订其她方案,完成安装调试。
二.实验内容
1.认识气动元件,组装具有调速功能得顺序动作回路、手动循环控制气动回路。
2.认识气动元件,组装逻辑“与”功能得间接控制气动回路。
三。
实验装置
气压传动回路实验台。
四.实验原理
图4-1为用二位五通双气控换向阀1V3控制气缸1A1运动,手动换向阀1S1与1S2控制1V3阀换位,气缸运动速度可用单向节流阀1V1与1V2调节、
图4-1
图4—2为用行程开关控制得顺序动作回路。
用行程开关控制缸1与缸2顺次完成动作①,②,③,④。
五.实验步骤
1、按需要选择气
压元件;
2、根据系统原理
图联接管道;
3.接通压缩空气
源;
图4-2
12
3
56
缸1缸2
SQ1SQ2SQ3
4
③④
①②
4。
实现所要求得调速功能与循环动作;
5.拆卸,并将元件放好、
六、实验报告
1.画出回路图;
2.叙述实验所用气动元件得功能特点;
3.叙述实验中气动回路得工作原理;
4。
回答思考题、
七、思考题
1、气动系统中为何要有三联件?
2。
单向节流阀在气路中如何安装?
3。
用单气控换向阀与双气控换向阀控制双作用气缸有什么不同特点?。
4。
图4-2得控制方式有何特点?有何用途?
5. 图4-3所示用行程开关控制顺序回路有何特点?那些场合会用到图4—3得顺序动
作?。
