汽包差压式水位计工作原理

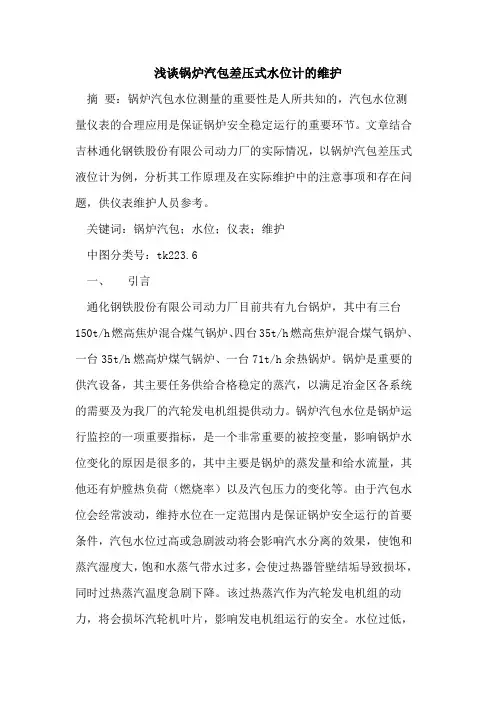

浅谈锅炉汽包差压式水位计的维护摘要：锅炉汽包水位测量的重要性是人所共知的，汽包水位测量仪表的合理应用是保证锅炉安全稳定运行的重要环节。

文章结合吉林通化钢铁股份有限公司动力厂的实际情况，以锅炉汽包差压式液位计为例，分析其工作原理及在实际维护中的注意事项和存在问题，供仪表维护人员参考。

关键词：锅炉汽包；水位；仪表；维护中图分类号：tk223.6一、引言通化钢铁股份有限公司动力厂目前共有九台锅炉，其中有三台150t/h燃高焦炉混合煤气锅炉、四台35t/h燃高焦炉混合煤气锅炉、一台35t/h燃高炉煤气锅炉、一台71t/h余热锅炉。

锅炉是重要的供汽设备，其主要任务供给合格稳定的蒸汽，以满足冶金区各系统的需要及为我厂的汽轮发电机组提供动力。

锅炉汽包水位是锅炉运行监控的一项重要指标，是一个非常重要的被控变量，影响锅炉水位变化的原因是很多的，其中主要是锅炉的蒸发量和给水流量，其他还有炉膛热负荷（燃烧率）以及汽包压力的变化等。

由于汽包水位会经常波动，维持水位在一定范围内是保证锅炉安全运行的首要条件，汽包水位过高或急剧波动将会影响汽水分离的效果，使饱和蒸汽湿度大，饱和水蒸气带水过多，会使过热器管壁结垢导致损坏，同时过热蒸汽温度急剧下降。

该过热蒸汽作为汽轮发电机组的动力，将会损坏汽轮机叶片，影响发电机组运行的安全。

水位过低，则汽包内的水量较少，当负荷很大时，水的汽化速度加快，因而汽包内的水量变化速度很快，如不及时控制，就会使汽包内的水全部汽化，导致水冷壁损坏，甚至引起爆炸。

因此锅炉汽包水位必须严加控制，要将其控制在正常范围内，关键在于汽包水位计的可靠性和准确性。

汽包水位测量仪表水位计的正确使用维护是保证锅炉稳定安全运行的重要工作。

二、现测量锅炉汽包水位的仪表：每台锅炉的汽包水位都有两台双色水位计、一台电极式水位计和一台差压式水位计。

（一）、双色水位计是锅炉所必须配备的装置，属于直读式物位检测仪表，双色水位计采用连通器原理制成，通过光学原理所显示的锅炉水、汽部分，汽呈红色、水呈绿色。

差压水位计工作原理
差压水位计是一种用于测量液体水位的设备。

其工作原理基于差压原理和水压的传导性质。

差压水位计由两个位于液体中不同高度的测量管组成，这两个管内分别充满了液体和气体。

液体管的一端与被测水槽连接，另一端与气体管相连。

而气体管则开放于大气中。

当液体水位变化时，液体管内的液位高度也会随之变化。

由于大气压力是恒定的，因此液体管和气体管之间会产生不同的压力，这个差压与被测水槽的液位高度成正比。

差压水位计中使用一个压力传感器来测量液体管和气体管之间的压力差，并将其转换为电信号输出。

压力传感器通常采用压阻、压电或电容等探测原理。

当压力传感器接收到差压信号时，会输出相应的电压信号。

这个电压信号可以经过放大和处理后，得到与液体水位对应的电信号。

差压水位计需要校准和补偿来保证测量的准确性。

校准是指根据实际情况进行调整，使得差压水位计能够精确地测量液体水位。

补偿是指对差压信号进行修正，以消除由于液体的密度变化、温度变化等因素引起的误差。

总之，差压水位计利用液体和气体之间的压力差来测量液体的水位高度，通过压力传感器将差压信号转换为相应的电信号输出，经过校准和补偿来提高测量的准确性。

差压式液位计的工作原理
差压式液位计是一种常用的液位测量装置，其工作原理基于测量液体表面与参考压力下的压力差。

差压式液位计由两个连通于液体容器的管道组成，其设计分为高压管和低压管。

高压管的一端连接到液体容器的底部，低压管的一端则开放在自由空气中。

液体的压力通过高压管传输到差压仪表，而低压管则提供一个与大气压力相等的参考压力。

液位的变化将会引起液体表面以上的压力变化，而液体底部的压力将保持不变。

因此，液位越高，液体表面以上的压力差就越大。

差压仪表通过比较高压管和低压管的压力差来确定液位的高度。

具体工作原理如下：当液位上升时，液体表面以上的液体高度增加，液体表面以上形成一定高度的静态液压头。

这个静态液压头将转化为压力，通过高压管传递到差压仪表中。

同时，低压管的开放端始终处于大气压力下，提供一个稳定的参考压力。

差压仪表测量高压管和低压管之间的压力差，并将其转换为液位高度。

差压式液位计的优势在于适用范围广，可以测量各种液体，包括腐蚀性液体和粘稠液体。

同时，它具有较高的精度和可靠性，并且可以与远程监控系统集成，实现自动化控制。

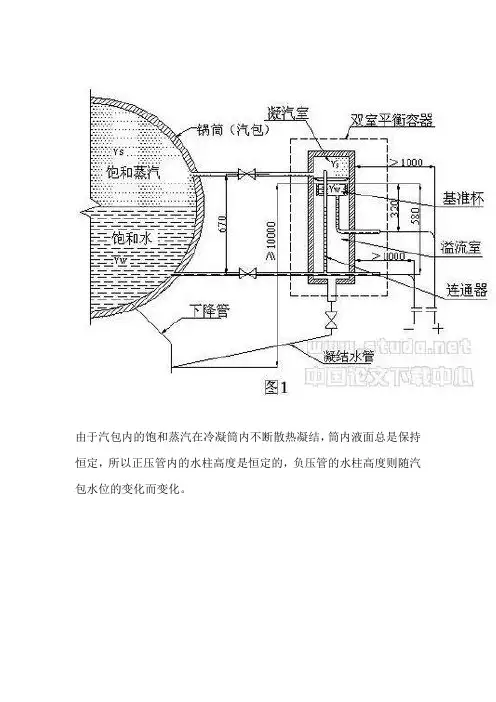

由于汽包内的饱和蒸汽在冷凝筒内不断散热凝结，筒内液面总是保持恒定，所以正压管内的水柱高度是恒定的，负压管的水柱高度则随汽包水位的变化而变化。

当H w ρ 1 ρ’ρ”为定值时,由正、负压引入口得到的差压信号与汽包水位的变化成线性关系，水位愈高，差压值愈小，水位愈低，
差压值愈大。

汽包压力对汽包水位测量的影响由于ρ’ρ”的变化影响水位测量结果，而ρ’ρ”与汽包压力有函数关系，因此汽包压力的变化也将影响差压式水位计的测量结果，由水蒸汽状态图.或表/得知（ρ 1 --- ρ”）（ρ’ --- ρ”）与汽包压力P有近似的线性关系。

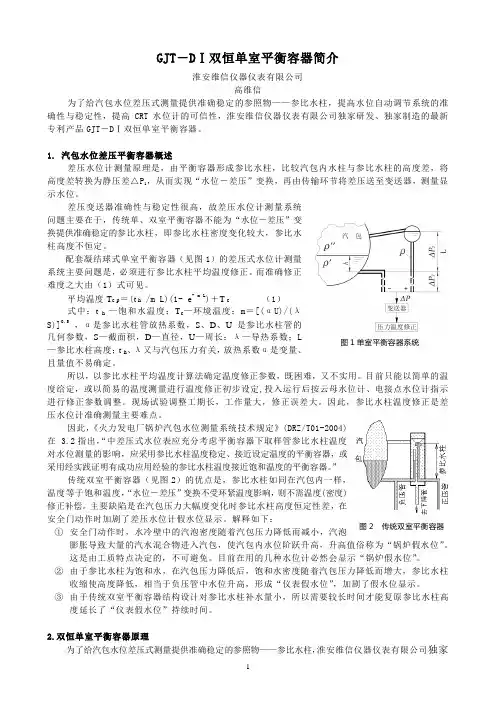

GJT －D Ⅰ双恒单室平衡容器简介淮安维信仪器仪表有限公司高维信为了给汽包水位差压式测量提供准确稳定的参照物——参比水柱，提高水位自动调节系统的准确性与稳定性，提高CRT 水位计的可信性，淮安维信仪器仪表有限公司独家研发、独家制造的最新专利产品GJT －D Ⅰ双恒单室平衡容器。

1. 汽包水位差压平衡容器概述差压水位计测量原理是，由平衡容器形成参比水柱，比较汽包内水柱与参比水柱的高度差，将高度差转换为静压差△P 1，从而实现“水位－差压”变换，再由传输环节将差压送至变送器，测量显示水位。

差压变送器准确性与稳定性很高，故差压水位计测量系统问题主要在于，传统单、双室平衡容器不能为“水位－差压”变换提供准确稳定的参比水柱，即参比水柱密度变化较大，参比水柱高度不恒定。

配套凝结球式单室平衡容器（见图1）的差压式水位计测量系统主要问题是，必须进行参比水柱平均温度修正。

而准确修正难度之大由（1）式可见。

平均温度T c p ＝(t h /m L)(1- e - m L)＋T c ------（1）式中：t h —饱和水温度；T c —环境温度；m ＝[(αU)/(λS)]0.5 ，α是参比水柱管放热系数，S 、D 、U 是参比水柱管的几何参数，S —截面积，D —直径，U —周长；λ—导热系数；L —参比水柱高度；t h 、λ又与汽包压力有关，放热系数α是变量、且量值不易确定。

所以，以参比水柱平均温度计算法确定温度修正参数，既困难，又不实用。

目前只能以简单的温度给定，或以简易的温度测量进行温度修正初步设定,投入运行后按云母水位计、电接点水位计指示进行修正参数调整。

现场试验调整工期长，工作量大，修正误差大。

因此，参比水柱温度修正是差压水位计准确测量主要难点。

因此，《火力发电厂锅炉汽包水位测量系统技术规定》(DRZ/T01-2004)在 3.2指出，“中差压式水位表应充分考虑平衡容器下取样管参比水柱温度对水位测量的影响，应采用参比水柱温度稳定、接近设定温度的平衡容器，或采用经实践证明有成功应用经验的参比水柱温度接近饱和温度的平衡容器。

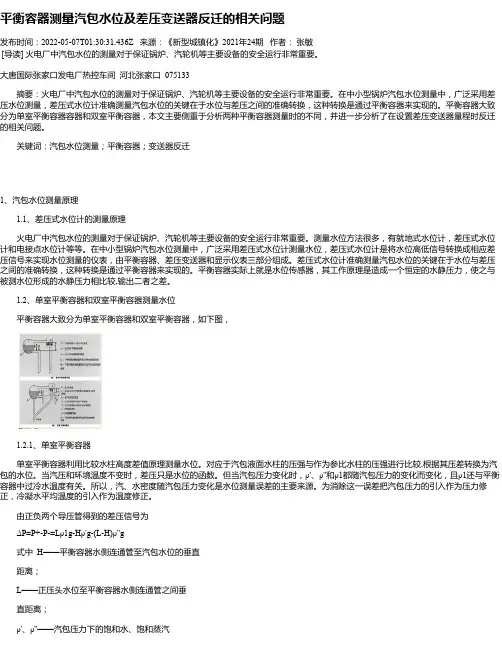

平衡容器测量汽包水位及差压变送器反迁的相关问题发布时间：2022-05-07T01:30:31.436Z 来源：《新型城镇化》2021年24期作者：张敏[导读] 火电厂中汽包水位的测量对于保证锅炉、汽轮机等主要设备的安全运行非常重要。

大唐国际张家口发电厂热控车间河北张家口 075133摘要：火电厂中汽包水位的测量对于保证锅炉、汽轮机等主要设备的安全运行非常重要。

在中小型锅炉汽包水位测量中，广泛采用差压水位测量，差压式水位计准确测量汽包水位的关键在于水位与差压之间的准确转换，这种转换是通过平衡容器来实现的。

平衡容器大致分为单室平衡容器容器和双室平衡容器，本文主要侧重于分析两种平衡容器测量时的不同，并进一步分析了在设置差压变送器量程时反迁的相关问题。

关键词：汽包水位测量；平衡容器；变送器反迁1、汽包水位测量原理1.1、差压式水位计的测量原理火电厂中汽包水位的测量对于保证锅炉、汽轮机等主要设备的安全运行非常重要。

测量水位方法很多，有就地式水位计，差压式水位计和电接点水位计等等。

在中小型锅炉汽包水位测量中，广泛采用差压式水位计测量水位，差压式水位计是将水位高低信号转换成相应差压信号来实现水位测量的仪表，由平衡容器、差压变送器和显示仪表三部分组成。

差压式水位计准确测量汽包水位的关键在于水位与差压之间的准确转换，这种转换是通过平衡容器来实现的。

平衡容器实际上就是水位传感器，其工作原理是造成一个恒定的水静压力，使之与被测水位形成的水静压力相比较,输出二者之差。

1.2、单室平衡容器和双室平衡容器测量水位平衡容器大致分为单室平衡容器和双室平衡容器，如下图，1.2.1、单室平衡容器单室平衡容器利用比较水柱高度差值原理测量水位。

对应于汽包液面水柱的压强与作为参比水柱的压强进行比较,根据其压差转换为汽包的水位。

当汽压和环境温度不变时，差压只是水位的函数。

但当汽包压力变化时，ρ'、ρ''和ρ1都随汽包压力的变化而变化，且ρ1还与平衡容器中过冷水温度有关。

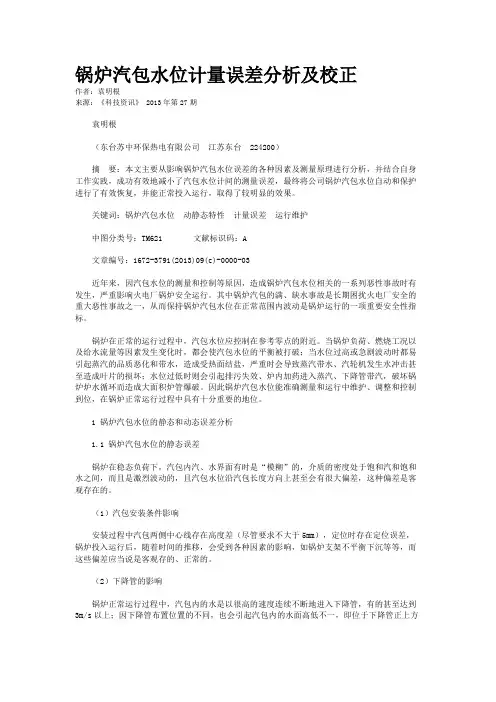

锅炉汽包水位计量误差分析及校正作者：袁明根来源：《科技资讯》 2013年第27期袁明根（东台苏中环保热电有限公司江苏东台 224200）摘要：本文主要从影响锅炉汽包水位误差的各种因素及测量原理进行分析，并结合自身工作实践，成功有效地减小了汽包水位计间的测量误差，最终将公司锅炉汽包水位自动和保护进行了有效恢复，并能正常投入运行，取得了较明显的效果。

关键词：锅炉汽包水位动静态特性计量误差运行维护中图分类号：TM621 文献标识码：A文章编号：1672-3791(2013)09(c)-0000-03近年来，因汽包水位的测量和控制等原因，造成锅炉汽包水位相关的一系列恶性事故时有发生，严重影响火电厂锅炉安全运行。

其中锅炉汽包的满、缺水事故是长期困扰火电厂安全的重大恶性事故之一，从而保持锅炉汽包水位在正常范围内波动是锅炉运行的一项重要安全性指标。

锅炉在正常的运行过程中，汽包水位应控制在参考零点的附近。

当锅炉负荷、燃烧工况以及给水流量等因素发生变化时，都会使汽包水位的平衡被打破；当水位过高或急剧波动时都易引起蒸汽的品质恶化和带水，造成受热面结盐，严重时会导致蒸汽带水、汽轮机发生水冲击甚至造成叶片的损坏；水位过低时则会引起排污失效、炉内加药进入蒸汽、下降管带汽，破坏锅炉炉水循环而造成大面积炉管爆破。

因此锅炉汽包水位能准确测量和运行中维护、调整和控制到位，在锅炉正常运行过程中具有十分重要的地位。

1 锅炉汽包水位的静态和动态误差分析1.1 锅炉汽包水位的静态误差锅炉在稳态负荷下，汽包内汽、水界面有时是“模糊”的，介质的密度处于饱和汽和饱和水之间，而且是激烈波动的，且汽包水位沿汽包长度方向上甚至会有很大偏差，这种偏差是客观存在的。

（1）汽包安装条件影响安装过程中汽包两侧中心线存在高度差（尽管要求不大于5mm），定位时存在定位误差，锅炉投入运行后，随着时间的推移，会受到各种因素的影响，如锅炉支架不平衡下沉等等，而这些偏差应当说是客观存的、正常的。

汽包水位计及正常维护锅炉汽包水位是现代发电厂锅炉安全运行的一个非常重要的监控参数,保持汽包水位正常是保证锅炉和汽轮机安全运行的必要条件。

监视和调整汽包水位是运行人员的一项重要工作，如果监视调整不及时，就会影响机组安全稳定运行。

水位过高、过低都会引起水汽品质的恶化甚至造成事故,不仅影响机组的经济性,更对机组安全运行构成极大威胁。

监视调整汽包水位就必须依靠汽包水位计，因此选用合适的水位计，掌握各种水位计的工作原理，保证各种水位计在不同工况下正确反映汽包实际水位，是保证汽包水位正常的前提和基础。

另外，锅炉汽包长期在高水位下运行,已成为高参数汽包锅炉普遍存在的问题。

研究汽包内部实际水位与水位计显示水位差值的成因,并设法修正和消除这个差值,对于合理控制汽包水位,保证机组安全经济运行同样有着重要的现实意义。

下面结合我公司#5、6炉所选用的汽包水位计，就各种汽包水位计工作原理，运行特性等进行简要介绍。

一、汽包水位计的作用：维持汽包水位正常是保证锅炉和汽机安全运行的重要条件之一。

保证汽包水位正常的前提就是要有合格的汽包水位计，以供运行人员监视和调整汽包水位。

因此，从这个意义上来讲，汽包水位计的作用有两点：一是用来指示汽包内的水位，二是用就地水位计来核实操作盘上远传水位表的准确性。

为了保证汽包水位正常，一般要求至少安装两只以上水位计。

二、汽包水位计分类：汽包水位计安监视位置可以分为就地水位计和远方（远传）水位计。

就地水位计包括普通玻璃管水位计、玻璃板水位计、石英玻璃管水位计、云母水位计、磁翻板水位计等。

普通玻璃管水位计很容易损坏，也不能满足现代锅炉安全运行要求，已很少使用。

玻璃管水位计由于玻璃板较厚且承压面积较小，中、低压锅炉使用较多。

玻璃板水位计由于耐高温碱性炉水侵蚀性能较差，而且热应力较大，容易损坏。

特别是冲洗水位计时。

因此玻璃管水位计使用寿命断，需要经常更换。

石英玻璃管水位计由于耐碱性炉水侵蚀和温度变化的性能较好，强度高，管壁薄，热应力小，使用寿命长而且水位计较清晰，因此在中、低压锅炉中使用较广泛。

差压液位计工作原理
差压液位计是一种常用的液位测量设备，它通过测量液体底部与顶部之间的压力差来确定液位的位置。

其工作原理是利用液体对压力的传递性质，通过差压传感器测量液体底部和顶部的压力差，然后将差压转换为液位信号进行显示或者传输。

差压液位计通常由压力变送器、液体储罐、管道连接和显示器等组成。

液体储罐的底部和顶部通过管道与压力变送器相连接，液体的压力传递到压力变送器中。

压力变送器内部包含有一个弹簧和一个压力敏感元件，当液体底部和顶部的压力不同时，弹簧会受到不同的力，使得压力敏感元件发生形变。

这个形变会被转换成电信号，并通过电路进行放大和处理。

经过处理后的电信号会被送到显示器上进行显示，显示器通常会将电信号转换成相应的液位值。

根据液体的压力变化原理，差压液位计可以测量液体表面以上的液位高度。

通过校准和调节差压液位计，可以将液位信号转化为准确的液位值，常见的单位有毫米（mm）、厘米（cm）或英寸（inches）等。

总之，差压液位计通过测量液体底部与顶部的压力差来确定液位的位置。

它的工作原理基于压力传递和压力敏感元件的形变来测量液位，通过电信号转换和处理，最终显示出液位的数值。

关于汽包水位测量问题汽包水位测量。

就地水位计有：玻璃板式水位计、就地双色水位计、电接点式水位计几种。

原理都是通过连通器原理，即在液体密度相同的条件下，连通管中各个支管的液位均处于同一高度。

见下图。

只不过看的方式不同而已对于就地水位计来讲，存在着散热误差，导致读数不准。

汽包水位测量。

上面公式推导过程：（假定饱和蒸汽密度与水位计中蒸汽的密度相同）H*ρ’=H1*ρ1+(H-H1) *ρ’’ H*ρ’=H1*ρ1+H*ρ’’-H1* ρ’’ H*ρ’- H*ρ’’=H1*ρ1 -H1*ρ’’ H*(ρ’- ρ’’)=H1*(ρ1-ρ’’) H1=[(ρ’- ρ’’)/ (ρ1-ρ’’)]*H (1)直接“散热”误差由于测量筒及其引管向周围空间散热，其水柱温度实际上低于容器内水的温度，直接影响水位计测量筒内水的密度ρ1，即测量筒内水的密度ρ1大于容器内水的密度ρ'，由(1)式可知水位计显示的水位H，比容器内水位H低。

由(2)式可以看出，水位计测量筒散热越多，ρ1也就越大，因而测量误差｜△h｜越大，这种误差我们称为直接“散热”误差。

为了减少直接“散热”误差｜△h｜，一般在水位计测量筒的下部至水侧连通管应加以保温，以减少测量筒水柱温度与容器内水的温度之差：同时水位计的汽侧连通管及水位计测量筒的上部不用保温，并让汽侧连通管保持一定的倾斜度，使更多的凝结水流入测量筒，以提高水位计测量筒内水的密度ρ1。

(2)取样“散热”误差由式(2)可以看出，水位计误差值｜△h｜与水位值H成正比，即水位值H越高(以水侧连通管作零点)，水位计误差值｜△h｜就越大，可以说存在取样“散热”误差。

由图1可以看出，若容器内实际水位不变，当水位计水侧取样孔及连通管向上移时(相当于零水位线上移)，容器水位示值H 减少，则由式(2)可以看出，水位计取样“散热”误差｜△h｜可减少。

为了能测量到水位下限，水位计水侧取样向上移是有限的，因此图1中取样“散热”误差是无法完全消除的。

差压式液位计的工作原理
差压式液位计是一种常用的液位测量仪器，其工作基于差压原理。

它通过测量液体静压与大气压之间的压差来确定液位高度。

差压式液位计通常由导压管、测压元件和变送器三部分组成。

导压管是连接液位计与液位容器的管道，起到传递压力的作用。

测压元件一般采用弹性材料，如金属弹簧、膜片等，将导压管中的压力转换为位移。

变送器则将位移转换为可测量的电信号。

在工作时，导压管的一端与液位容器相连，另一端通向大气，使得管内的压力可以与液位容器中的液体压力相等。

液体的压力可以通过公式P = ρ×g×h计算，其中P为液体的压力，ρ为
液体的密度，g为重力加速度，h为液体的高度。

当液位升高时，液体的压力就会增加，导致导压管中的压力也增加。

这时测压元件就会发生位移，该位移与液位高度成正比。

变送器将位移转换为电信号，经过放大和处理后，输出一个与液位高度相关的电信号。

这个信号可以通过显示仪表、控制系统等进行读取和处理。

差压式液位计具有测量范围广、精度高、适用于各种液体和介质的优点。

但同时也存在一些不足，如受到液体密度变化的影响较大、较为复杂的安装和维护等。

差压液位计测量原理
差压液位计是一种常用的液位测量仪器，其测量原理基于液体压力和液体高度之间的关系。

差压液位计由两个连接在液位容器中的管道和一个差压变送器组成。

其中，一个管道连接到液位容器的底部，另一个管道连接到液位容器的顶部。

差压变送器用于测量两个管道之间的压力差，并将其转化为液位信号输出。

差压液位计的原理是基于帕斯卡定律，即压力在液体中均匀分布。

液体所受的压力等于液体高度和液体密度的乘积再乘以重力加速度。

因此，液位越高，液体所受的压力就越大。

当液位上升时，液体的静压力也随之增加。

在差压液位计中，液位高度差导致液体在两个管道之间产生了压力差。

差压变送器通过测量这个压力差来确定液位的高度。

差压液位计的工作原理可以通过以下步骤来说明：
1. 将一个管道连接到液位容器的底部，另一个管道连接到液位容器的顶部。

2. 液体在两个管道之间形成压力差，液位越高，压力差越大。

3. 差压变送器通过传感器测量两个管道之间的压力差。

4. 差压变送器将测得的压力差转化为电信号。

5. 这个电信号被送到显示器或计算机上，以显示液位的高度。

通过差压液位计的测量原理，我们可以实时了解液位的高低情况，从而监控和控制液体的流动和储存。

这在工业生产和化工过程中具有重要的应用价值。

锅炉汽包水位计的工作原理
锅炉汽包水位计是用来测量和监控锅炉汽包的水位高度的仪器。

它的工作原理基于液体的浮力和压力传感器的测量。

一般而言，锅炉汽包水位计由测量组件、显示器和控制系统组成。

测量组件通常由一个浮子和一个浮子杆组成。

当锅炉水位升高时，液体将进入锅炉汽包，并抬高浮子。

浮子上的浮子杆通过连杆与显示器和控制系统相连。

浮子杆的位置将随着水位的变化而改变。

显示器通常是一个刻度板或数字显示屏，用来显示当前的水位高度。

控制系统会根据测量到的水位高度来进行相应的控制操作，例如自动调节给水阀以保持合适的水位。

有一种常见的锅炉汽包水位计是浮子式水位计。

它使用了浮子和浮子杆的原理。

当锅炉水位升高时，浮子被抬高，浮子杆会推动指针或传感器来显示水位高度。

这种类型的水位计可以用于低压锅炉。

还有其他类型的锅炉汽包水位计，例如雷达水位计和超声波水位计。

它们使用雷达或超声波技术来测量水位高度，并将结果显示在屏幕上。

总之，锅炉汽包水位计的工作原理是通过浮力和压力传感器来测量水位高度，并将结果显示在显示器上。

控制系统可以根据测量结果采取相应的措施来确保锅炉的运行安全和高效。

锅炉汽包水位的原理分析0 引言汽包水位计是现代火电厂最重要的监视仪表之一，其测量准确与否对生产过程影响很大。

汽包水位过高，降低了汽包内汽水分离器的分离效果，使供出的饱和蒸汽携带水分过多，含盐量也增多。

由于蒸汽湿度大，过热蒸汽过热度降低，这不但降低了机组出力，而且容易造成汽机末几级叶片的水冲击，造成轴向推力过大使推力轴承磨损；含盐量过多，使过热器和汽机流通部分结垢，使机组出力不足且易使受热面过热而造成爆管。

汽包水位过低，则破坏了锅炉的汽水自然循环，致使水冷壁管被烧坏，严重缺水时还会发生爆管等事故。

所以准确测出汽包内水位，以提高机组的安全性是技术人员重点关注的问题[1]。

1 几种水位测量仪表的应用介绍1.1 双色水位计双色水位计采用连通器原理制成，通过光学原理中水汽两种介质的折射率不同而显示出锅炉水汽颜色的不同，汽红水绿。

这种水位计属于锅炉的附属设备，就地安置。

直接观测水位，汽满呈现红色，水满呈现绿色。

随水位变化自动而连续。

在锅炉启、停时用以监视汽包水位和正常运行时定期校对其他型式的水位计。

1.2 电接点式水位计利用饱和蒸汽与蒸汽凝结水的电导率的差异，将非电量的锅炉水位转换为电信号，并由二次仪表远距离地显示水位。

电接点式水位计基本上克服了汽包压力变化的影响，可用于锅炉启停及参数运行中。

电接点式水位计离汽包很近，电极至二次仪表全部是电气信号传递，所以这种仪表延迟小，误差小，不需要进行误差计算和调整，使得仪表的检修与校验大为简化[3]。

1.3 差压式水位计差压式水位计的工作原理是在汽包水位取样管上安装平衡容器，利用液体静力学原理使水位转换成差压，用引压管将差压信号送至差压计，由差压计显示汽包水位。

经过发展现在采用智能式差压变送器来测量汽包水位，特别计算机控制技术的引入，从技术性能、安全性、可靠性都有了极大的提高，现在亚临界锅炉均采用差压式水位计作为汽包水位测量的主要手段，并作为汽包水位控制、保护信号用。

差压液位计工作原理
差压液位计是一种常用的液位测量仪器，它通过测量液体的压力差来确定液位高度。

其工作原理基于帕斯卡定律和液体静压力的原理。

首先，我们来了解一下帕斯卡定律。

帕斯卡定律指出，在一个封闭的液体容器中，液体的压力是均匀的，且与液体的体积无关，只与液体的高度和密度有关。

这意味着，液体的压力与液体的高度成正比，而与液体的体积无关。

差压液位计利用了这一原理。

它由两个连接在液体容器上下部的管道组成，这两个管道中间有一个测量膜片。

当液体的液位发生变化时，上下两个管道中的液体高度不同，导致液体对测量膜片产生压力差。

这个压力差与液位高度成正比，因此可以通过测量压力差来确定液位高度。

此外，差压液位计还需要考虑液体的密度对压力的影响。

根据液体的密度和重力加速度，可以将压力差转换为液位高度。

通过这种方式，差压液位计可以准确地测量液体的液位高度，广泛应用于化工、石油、水处理等工业领域。

总的来说，差压液位计利用了帕斯卡定律和液体静压力的原理，通过测量液体对测量膜片的压力差来确定液位高度。

它是一种简单、可靠的液位测量仪器，为工业生产提供了重要的技术支持。
