电力拖动自动控制系统-运动控制系统〔阮毅伯时〕课后答案包括思考题和课后习题第2章2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流 PWM 变换器电路的根本构造。
答：直流 PWM 变换器根本构造如图，包括 IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比，来调节直流 PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流 PWM 变换器输出电压的特征是什么？答：脉动直流电压。
2=4 为什么直流 PWM 变换器-电动机系统比 V-M 系统能够获得更好的动态性能？答：直流 PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流 PWM 变换器的时间常数 Ts 等于其 IGBT 控制脉冲周期〔1/fc〕，而晶闸管整流装置的时间常数 Ts 通常取其最大失控时间的一半〔1/〔2mf〕。
因 fc 通常为 kHz 级，而 f 通常为工频〔50 或 60Hz〕为一周〕，m 整流电压的脉波数，通常也不会超过 20，故直流 PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2=5 在直流脉宽调速系统中，当电动机停顿不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流 PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流 PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。
假设二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流 PWM 变换器的开关频率是否越高越好？为什么？答：不是。
因为假设开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开场下降了，从而导致平均电流总小于负载电流，电机无法运转。
习题解答（供参考）2.1试分析有制动电流通路的不可逆PWM 变换器进行制动时，两个VT 是如何工作的？解：减小控制电压，使U g1得正脉冲变窄，负脉冲变宽，从而使平均电枢电压U d 降低，使得E>U d ，电机流过反向电流，电机进入制动状态。
0≤t< t on 时，通过二极管VD1续流，在t on ≤t<T 期间U g2为正，VT2导通，流过反向制动电流。
因此在制动状态时，VT2和VD1轮流导通，VT1始终关断。
2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？解：10000.022.04(1)100.98n n n rpm rpm D s ⨯∆===-⨯系统允许的静态速降为2.04rpm 。
2.3 某一调速系统，在额定负载下，最高转速特性为min 1500max 0r n =，最低转速特性为 0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降 不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？解：1）调速范围 maxminn D n =(均指额定负载情况下） max 0max 1500151485N n n n rpm =-∆=-=min 0min 15015135N n n n rpm=-∆=-=max min 148511135n D n ===2) 静差率 min 1510%150N n s n ∆===2.4 直流电动机为N P =74kW, N U =220V ，N I =378A ，N n =1430r/min ，Ra=0.023Ω。
相控整流器内阻Rrec=0.022Ω。
采用降压调速。
当生产机械要求s=20%时，求系统的调速范围。
如果s=30%时，则系统的调速范围又为多少？？解： 2203780.0230.1478/1430N N a e N U I R C V rpm n --⨯===378(0.0230.022)1150.1478N e I R n rpm C ⨯+∆===当s=20%时 14300.23.1(1)115(10.2)N n s D n s ⨯===∆-⨯-当s=30%时 14300.35.33(1)115(10.3)N n s D n s ⨯===∆-⨯-2.5 某龙门刨床工作台采用V-M 调速系统。
第二章2-1：答：在制动阶段，VT1始终不导通。
VT2导通期间，并能耗制动；VT2不导通期间，VD1续流，并回馈制动。
2-2：由101001000==D ；rpm s D s n n n N N cl 04.298.01002.01000)1(=⨯⨯≤-=∆=∆；2-3：已知rpm n n n N 1500max max 0=∆+= rpm n n n N 150min min 0=∆+=max n n N =，rpm n N 15=∆所以1115150151500minmax =--==n n D 1.0151114851511=⨯+⨯=∆+∆=Dn n D n s N N N2-4：rv n R I UC N a N Ne min/1478.0/)(⋅=-=rpmC R R I n e s a N op 1.1151478.0/045.0378/)(=⨯=+=∆1.38.0*1.1152.0*1430)1(==-∆=s n s n D N N 32.57.0*1.1153.0*1430)1(==-∆=s n s n D N N2-5：rpm C R I n e N op 5.2742.0/18.0305/=⨯==∆ /()27.45%N op N op s n n n =∆+∆=rpm s D s n n n N N cl 63.295.02005.01000)1(=⨯⨯≤-=∆=∆2-6：v K K U K K U s p u s p dcl 121=+=γ264==u s p dop U K K U 22/=dcldop UUv U K K K K U dcl sp s p u 6.41=+=γ2-7： 10=Drpm s D s n n n N N cl 9.795.01005.01500)1(=⨯⨯≤-=∆=∆66.1119.71001=-=-∆∆=clop n n K2-8：rpm n cl 801=∆，15=K所以：rpm rpm K n n cl op 12801680)1(1=⨯=+∆=∆； 如果：30=K ，则：rpm rpm K n n op cl 29.4131/128012==+∆=∆； 由)1(11s n s n D cl N -∆=，)1(22s n sn D cl N -∆=则：229.41/802112≈=∆∆=cl cl n n D D2-9：1）r v n R I U C N a N N e min/1342.0/)(⋅=-=rpm C R R R I n e L rec a N op 4.3071342.0/3.35.12/)(=⨯=++=∆rpm s D s n n N cl 33.89.0201.01500)1(=⨯⨯=-=∆所以9.35133.889.2461=-=-∆∆=clop n n K2）系统原理图和静态结构框图见书中；3、4）方法一：由n U U n n α=≈*，所以r v n U N nm min/01.01500/15/*⋅==≈α77.13/==s epK KCKα；3、4）方法二：由2271.14/])1([*=++=nm s N N e p U K R I n K C K 0097.0/==s p e K K KC α。
电力拖动自动控制系统课后习题答案全内含两份阮毅陈伯时HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力拖动自动控制系统 课后习题答案{全，内含两份，二无一失}——运动控制系统第四版{上海大学 阮毅 陈伯时}1-1为什么PWM-电动机系统比晶闸管----电动机系统能够获得更好的动态性能？答：PWM 开关频率高，响应速度快，电流容易连续，系统频带宽，动态响应快，动态抗扰能力强。
1-2试分析有制动通路的不可逆PWM 变换器进行制动时，两个VT 是如何工作的？答：制动时，由于1g U 的脉冲变窄而导致d i 反向时，U g2变正，于是VT 2导通，VT 2导通，VT 1关断。
1-3调速范围和静差率的定义是什么？调速范围，静态速降和最小静差之间有什么关系为什么脱离了调速范围，要满足给定的静差率也就容易得多了答：生产机械要求电动机提供的最高转速max n 和最低转速min n 之比叫做调速范围，用字母D 表示，即：m inm ax n n D负载由理想空载增加到额定值时，所对应的转速降落N n ∆与理想空载转速min 0n 之比，称为系统的静差率S,即：min0n n s N ∆= 调速范围，静差速降和最小静差之间的关系为：由于在一定的N n 下，D 越大，m in n 越小N n ∆又一定，则S 变大。
所以，如果不考虑D ，则S 的调节也就会容易，1-4．某一调速系统，测得的最高转速特性为m in /1500max 0r n =，最低转速特性为m in /150min 0r n =，带额定负载的速度降落m in /15r n N =∆，且不同转速下额定速降N n ∆不变，试问系统能够达到的调速范围有多大系统允许的静差率是多大解1-5闭环调速系统的调速范围是1500----150r/min ，要求系统的静差S<=2%,那末系统允许的静态速降是多少如果开环系统的静态速降是100r/min 则闭环系统的开环放大倍数应有多大1，min /06.3%)21(10%21500)1(101501500min max r S D S n n n n D N =-⨯≤-=∆===则 2，7.31106.31001=-≥+=∆∆K K n n cl op则1-6某闭环调速系统的开环放大倍数为15时，额定负载下电动机的速降为8 r/min ，如果将开环放大倍数他提高到30，它的速降为多少在同样静差率要求下，调速范围可以扩大多少倍同样静差率的条件下调速范围与开环放大倍数加1成正比1-7某调速系统的调速范围D=20，额定转速min /1500r n =，开环转速降落min /240r n Nop =∆，若要求静差率由10%减少到5%则系统的开环增益将如何变化？解：原系统在调速范围D=20，最小转速为：min /75201500max min r D n n ===， 原系统在范围D=20，静差率为10%时，开环增益为：静差率10%时原系统的开环增益为： 1-8转速单环调速系统有那些特点改变给定电压能否改变电动机的转速为什么如果给定电压不变，调节测速反馈电压的分压比是否能够改变转速为什么如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力答：1）闭环调速系统可以比开环调速系统硬得多的稳态特性，从而在保证一定静差率的要求下，能够提高调速范围。
电力拖动自动控制系统—运动控制系统第一章闭环控制的直流调速系统1－1 为什么P WM—电动机系统比晶闸管—电动机系统能够获得更好的动态性能？答：PWM—电动机系统在很多方面有较大的优越性：（1）主电路线路简单，需用的功率器件少。
（2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。
（3）低速性能好，稳速精度高，调速范围宽，可达1：10000 左右。
（4）若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。
（5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。
（6）直流电源采用不控整流时，电网功率因数比相控整流器高。
1－2 试分析有制动通路的不可逆P WM 变换器进行制动时，两个V T 是如何工作的。
答：在制动状态中，id 为负值，VT2就发挥作用了。
这种情况发生在电动运行过程中需要降速的时候。
这时，先减小控制电压，使Ug1的正脉冲变窄，负脉冲变宽，从而使平均电枢电压Ud 降低。
但是，由于机电惯性，转速和反电动势还来不及变化，因而造成E> Ud，很快使电流id 反向，VD2截止，在ton≤t ＜Ｔ时，Ug 2变正，于是VT2导通，反向电流沿回路3 流通，产生能耗制动作用。
在T ≤t ＜Ｔ+ ton 时，VT2关断，−id沿回路4经VD1续流，向电源回馈制动，与此同时，VD1 两端压降钳住VT1使它不能导通。
在制动状态中，VT2和VT1轮流导通，而VT1始终是关断的。
在轻载电动状态，这时平均电流较小，以致在VT1 关断后id经VD2续流时，还没有达到周期Ｔ，电流已经衰减到零，这时VD2 两端电压也降为零，VT2便提前导通了，使电流反向，产生局部时间的制动作用。
１－３调速范围和静差率的定义是什么？调速范围、静差速降和最小静差率之间有什么关系？为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母Ｄ表示，即D = nmaxnmin其中，nmax和nmin一般都指电动机额定负载时的最高和最低转速，对于少数负载很轻的机械，可以用实际负载时的最高和最低转速。

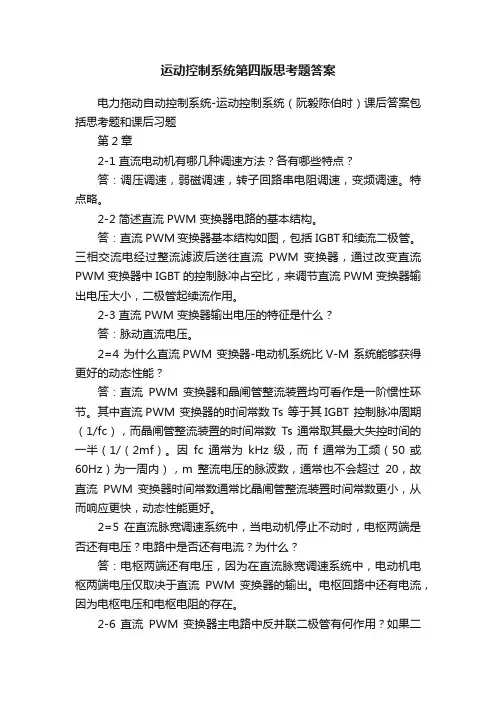

运动控制系统第四版思考题答案电力拖动自动控制系统-运动控制系统（阮毅陈伯时）课后答案包括思考题和课后习题第2章2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流PWM 变换器电路的基本结构。
答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流PWM 变换器输出电压的特征是什么？答：脉动直流电压。
2=4 为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能？答：直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数Ts 等于其IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半（1/（2mf）。
因fc 通常为kHz 级，而f 通常为工频（50 或60Hz）为一周内），m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流PWM 变换器的开关频率是否越高越好？为什么？答：不是。
因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。
《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案对于《电力拖动自动控制系统—运动控制系统》的学习，在课后应该做一些练习题加以巩固。
一下是给大家的《电力拖动自动控制系统—运动控制系统》(第四版)课后习题答案，希望对你有帮助。
一判断题1弱磁控制时电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。
(Ⅹ)2采用光电式旋转编码器的数字测速方法中，M法适用于测高速，T法适用于测低速。
(√)3只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。
(√)4直流电动机变压调速和降磁调速都可做到无级调速。
(√)5静差率和机械特性硬度是一回事。
(Ⅹ)6带电流截止负反馈的转速闭环系统不是单闭环系统。
(Ⅹ)7电流—转速双闭环无静差可逆调速系统稳态时控制电压Uk的大小并非仅取决于*速度定Ug的大小。
(√)8双闭环调速系统在起动过程中，速度调节器总是处于饱和状态。
(Ⅹ)9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。
(Ⅹ)10可逆脉宽调速系统中电动机的转动方向(正或反)由驱动脉冲的宽窄决定。
(√)11双闭环可逆系统中，电流调节器的作用之一是对负载扰动起抗扰作用。
(Ⅹ)与开环系统相比，单闭环调速系统的稳态速降减小了。
(Ⅹ)12α=β配合工作制的可逆调速系统的制动过程分为本组逆变和它组制动两阶段(√)13转速电流双闭环速度控制系统中转速调节为PID调节器时转速总有超调。
(Ⅹ)14电压闭环相当于电流变化率闭环。
(√)15闭环系统可以改造控制对象。
(√)16闭环系统电动机转速与负载电流(或转矩)的稳态关系，即静特性，它在形式上与开环机械特性相似，但本质上却有很大的不同。
17直流电动机弱磁升速的前提条件是恒定电动势反电势不变。
(√)18直流电动机弱磁升速的前提条件是恒定电枢电压不变。
(Ⅹ) 19电压闭环会给闭环系统带来谐波干扰，严重时会造成系统振荡。
(√)20对电网电压波动来说，电压环比电流环更快。
电力拖动自动控制系统运动控制(四版)课后习题答案,基本全(总23页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--习题解答（供参考） 习题二系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少 解：10000.02(100.98) 2.04(1)n n sn rpm D s ∆==⨯⨯=-系统允许的静态速降为2.04rpm 。
某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为 0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降 不变，试问系统能够达到的调速范围有多大系统允许的静差率是多少解：1）调速范围 max min D n n =(均指额定负载情况下）max 0max 1500151485N n n n =-∆=-=min 0min 15015135N n n n =-∆=-=max min 148513511D n n === 2) 静差率 01515010%N s n n =∆==直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=Ω。
相控整流器内阻Rrec=Ω。
采用降压调速。
当生产机械要求s=20%时，求系统的调速范围。
如果s=30%时，则系统的调速范围又为多少解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-⨯= 378(0.0230.022)115N n I R rpm ∆==⨯+= [(1)]14300.2[115(10.2)] 3.1N D n S n s =∆-=⨯⨯-= [(1)]14300.3[115(10.3)] 5.33N D n S n s =∆-=⨯⨯-=某龙门刨床工作台采用V-M 调速系统。
第五章思考题5-1 对于恒转矩负载，为什么调压调速的调速范围不大？电动机机械特性越软，调速范围越大吗？答：对于恒转矩负载，普通笼型异步电动机降压调速时的稳定工作范围为0<S<S m 所以调速范围不大。
电动机机械特性越软，调速范围不变，因为S m 不变。
5-2 异步电动机变频调速时，为何要电压协调控制？在整个调速范围内，保持电压恒定是否可行？为何在基频以下时，采用恒压频比控制，而在基频以上保存电压恒定？答：当异步电动机在基频以下运行时，如果磁通太弱，没有充分利用电动机的铁心，是一种浪费；如果磁通，又会使铁心饱和，从而导致过大的励磁电流，严重时还会因绕组过热而损坏电动机。
由此可见，最好是保持每极磁通量为额定值不变。
当频率从额定值向下调节时，必须同时降低E g 使14.44常值SgS N mN E N K f ϕ=⨯⨯=，即在基频以下应采用电动势频率比为恒值的控制方式。
然而，异步电动机绕组中的电动势是难以直接检测与控制的。
当电动势值较高时，可忽略定子电阻和漏感压降，而认为定子相电压s g U E ≈。
在整个调速范围内，保持电压恒定是不可行的。
在基频以上调速时，频率从额定值向上升高，受到电动机绝缘耐压和磁路饱和的限制，定子电压不能随之升高，最多只能保持额定电压不变，这将导致磁通与频率成反比地降低，使得异步电动机工作在弱磁状态。
5-3 异步电动机变频调速时，基频以下和基频以上分别属于恒功率还是恒转矩调速方式？为什么？所谓恒功率或恒转矩调速方式，是否指输出功率或转矩恒定？若不是，那么恒功率或恒转矩调速究竟是指什么？答：在基频以下，由于磁通恒定，允许输出转矩也恒定，属于“恒转矩调速”方式；在基频以上，转速升高时磁通减小，允许输出转矩也随之降低，输出功率基本不变，属于“近似的恒功率调速”方式。
5-4基频以下调速可以是恒压频比控制、恒定子磁通、恒气隙磁通和恒转子磁通的控制方式，从机械特性和系统实现两个方面分析与比较四种控制方法的优缺点。
电力拖动自动控制系统运动控制系统第五版课后练习题含答
案
一、单选题
1.答案：A
2.答案：B
3.答案：D
4.答案：A
5.答案：B
6.答案：C
7.答案：D
8.答案：B
9.答案：A
10.答案：C
二、多选题
1.答案：ABD
2.答案：ACD
3.答案：AD
4.答案：ABC
5.答案：ABCD
三、判断题
1.答案：正确
2.答案：错误
3.答案：正确
4.答案：错误
5.答案：错误
四、简述题
1.答案：
运动控制系统是指一种能够对运动进行控制和调节的系统。
它主要由控制单元、执行机构和传感器三部分组成。
其中，控制单元可用PLC或电脑实现，执行机构可以是电动机、液压机、气动机等，传感器则负责感知物体的位置、速度等信息，并将这些信息反馈给控制单元。
2.答案：
电力拖动自动控制系统主要由电动机、变频器、PLC等组成。
其中，电动机作
为执行机构，通过变频器调节电机的转速和转矩；PLC则作为控制单元，利用编程
对电机进行精确的控制和调节，以实现系统所要求的功能。
五、计算题
1.答案：500转/分
2.答案：1000N
3.答案：50N·m
4.答案：12.5次/min
5.答案：750W
以上为本次课后练习题的答案，希望大家认真做好每一道题，提升自身的运动控制能力。

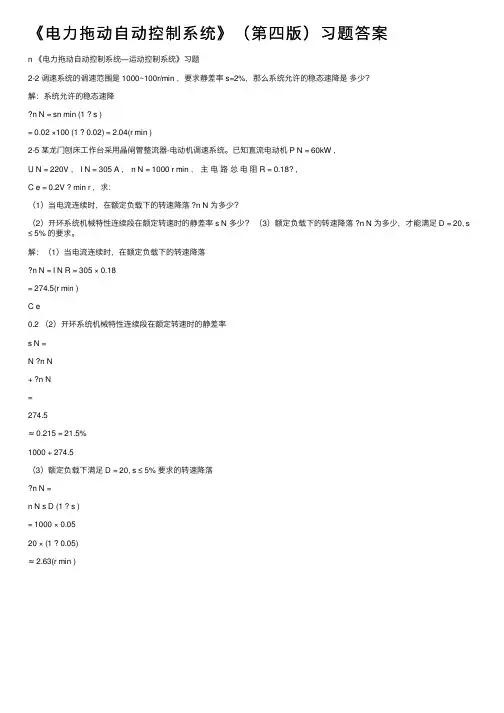

《电⼒拖动⾃动控制系统》（第四版）习题答案n 《电⼒拖动⾃动控制系统—运动控制系统》习题2-2 调速系统的调速范围是 1000~100r/min ，要求静差率 s=2%，那么系统允许的稳态速降是多少？解：系统允许的稳态速降n N = sn min (1 s )= 0.02 ×100 (1 ? 0.02) = 2.04(r min )2-5 某龙门刨床⼯作台采⽤晶闸管整流器-电动机调速系统。
已知直流电动机 P N = 60kW ，U N = 220V ， I N = 305 A ， n N = 1000 r min ，主电路总电阻 R = 0.18? ，C e = 0.2V ? min r ，求：（1）当电流连续时，在额定负载下的转速降落 ?n N 为多少？（2）开环系统机械特性连续段在额定转速时的静差率 s N 多少？（3）额定负载下的转速降落 ?n N 为多少，才能满⾜ D = 20, s ≤ 5% 的要求。
解：（1）当电流连续时，在额定负载下的转速降落n N = I N R = 305 × 0.18= 274.5(r min )C e0.2 （2）开环系统机械特性连续段在额定转速时的静差率s N =N ?n N+ ?n N=274.5≈ 0.215 = 21.5%1000 + 274.5（3）额定负载下满⾜ D = 20, s ≤ 5% 要求的转速降落n N =n N s D (1 ? s )= 1000 × 0.0520 × (1 ? 0.05)≈ 2.63(r min )UN 解：（1）C e =?IdRanN= 220 ?12.5 ×1.5 0.1341V ?min/ r1500nop =RI NCe=12.5 ×(1.5 +1.0 +0.8)0.1341= 307.6r / min（2）?n =n N s ≤ 1500×0.1 =8.33r / min cl D(1 ?s) 20 × (1 ?0.1)（3）n op 307.6（4）闭环系统的开环放⼤系数为 K = ? 1 = ? 1 = 35.93 n clK 8.33 35.93 运算放⼤器所需的放⼤倍数 K p =K s α / C e = = 13.7735 × 0.01 / 0.1341解：R = 4.8?Rs/ R = 0.3125 <1/ 3图见49 页2-12 有⼀晶闸管-电动机调速系统，已知：电动机PN = 2.8kW ，UN= 220V ，IN= 15.6A ，nN =1500r min ，Ra=1.5?，整流装置内阻Rrec=1?，电枢回路电抗器电阻RL=0.8?，触发整流环节的放⼤倍数Ks = 35 。
电力拖动自动控制系统_运动控制系统思考题答案2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速2-9 在晶闸管整流器-电动机开环调速系统中，为什么转速随负载增加而降低？答：负载增加意味着负载转矩变大，电机减速，并且在减速过程中，反电动势减小，于是电枢电流增大，从而使电磁转矩增加，达到与负载转矩平衡，电机不再减速，保持稳定。
故负载增加稳态时，电机转速会较增加之前降低。
2-10 静差率和调速范围有何关系？静差率和机械特性硬度是一回事吗？举个例子。
答：D=（nN/△n）（s/（1-s）。
静差率是用来衡量调速系统在负载变化下转速的稳定度的，而机械特性硬度是用来衡量调速系统在负载变化下转速的降落的。
2-11 调速范围与静态速降和最小静差率之间有何关系？为什么必须同时提才有意义？答：D=（nN/△n）（s/（1-s）。
因为若只考虑减小最小静差率，则在一定静态速降下，允许的调速范围就小得不能满足要求；而若只考虑增大调速范围，则在一定静态速降下，允许的最小转差率又大得不能满足要求。
因此必须同时提才有意义。
2=12 转速单闭环调速系统有哪些特点？改变给定电压能否改变电动机的转速？为什么？如果给定电压不变，调节转速反馈系数是否能够改变转速？为什么？如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？（已验证）答：转速单闭环调速系统增加了转速反馈环节（由转速检测装置和电压放大器构成），可获得比开环调速系统硬得多的稳态特性，从而保证在一定静差率下，能够提高调速范围。
改变给定电压能改变电动机转速。
因为改变给定电压则改变实际转速反馈电压与给定电压的偏差，从而改变电力电子变换器的输出电压，即改变电动机的电枢电压，改变了转速。
调节转速反馈系数而不改变给定电压能改变转速。
因为改变转速反馈系数则改变实际转速反馈电压，而给定电压不变，则电压偏差改变，从而电力电子变换器输出电压改变，即电动机电枢电压改变，转速改变。
《电力拖动自动控制系统》参考答案：第一章一、填空题：1.答案：静止可控整流器直流斩波器2.答案：调速范围静差率.3.答案：恒转矩、恒功率4.答案：脉冲宽度调制二、判断题：答案：1.×、2. √、三、问答题：1.答案：生产机械的转速n与其对应的负载转矩T L的关系。
1.阻转矩负载特性；2.位转矩负载特性；3.转矩随转速变化而改变的负载特性，通风机型、恒功率、转矩与转速成比例；4.转矩随位置变化的负载特性。
2.答案：放大器的放大系数K p，供电电网电压，参数变化时系统有调节作用。
电压负反馈系统实际上只是一个自动调压系统，只有被反馈环包围部分参数变化时有调节作用。
3.答案：U d减少，转速n不变、U d增加。
4.答案：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围。
当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落与理想空载转速之比，称作转差率。
静态速降值一定，如果对静差率要求越严，值越小时，允许的调速范围就越小。
5.答案：反馈控制系统的作用是：抵抗扰动，服从给定。
系统能有效地抑制一切被负反馈环所包围的前向通道上的扰动作用。
但完全服从给定作用。
反馈控制系统所能抑制的只是被反馈环包围的前向通道上的扰动。
可见，测速发电机的励磁量发生变化时，系统无能为力。
6.答案：采用比例积分调节器的闭环调速系统是无静差调速系统。
积分控制可以使系统在无静差的情况下保持恒速运行，原因是积分调节器的输出包含了输入偏差量的全部历史。
可以实现无静差调速。
四、计算题：1.答案：开环系统的稳态速降：354.33r/min；满足调速要求所允许的稳态速降：8.33r/min；闭环系统的开环放大系数：41.542.答案：42.5N•M，3.41N•M3.答案：T=62.92N•M，n=920r/min，cosФ=0.784.答案：α=0。
时n0=2119r/min, α=30。
时n0=1824r/min，α=31.1。
第5章5-1 对于恒转矩负载，为什么调压调速的调速范围不大？电机机械特性越软调速范围越大吗？答：带恒转矩负载工作时，普通笼型异步电动机降压调速时的稳定工作范围为0<s<sm，sm 本来就不大，因此调速范围也不大。
降压调速时，机械特性变软，但 sm 不变，故调速范围不变。
5-2 异步电动机变频调速时，为何要电压协调控制？在整个调速范围内，保持电压恒定是否可行？为何在基频以下时，采用恒压频比控制，而在基频以上保持电压恒定？答：因为定子电压频率变化时，将导致气隙磁通变化，影响电动机工作。
在整个调速范围内，若保持电压恒定，则在基频以上时，气隙磁通将减少，电动机将出力不足；而在基频以下时，气隙磁通将增加，由于磁路饱和，励磁电流将过大，电动机将遭到破坏。
因此保持电压恒定不可行。
在基频以下时，若保持电压不变，则气隙磁通增加，由于磁路饱和，将使励磁电流过大，破坏电动机，故应保持气隙磁通不变，即保持压频比不变，即采用恒压频比控制；而在基频以上时，受绕组绝缘耐压和磁路饱和的限制，电压不能随之升高，故保持电压恒定。
5-3 异步电动机变频调速时，基频以下和基频以上分别属于恒功率还是恒转矩调速方式？为什么？所谓恒功率或恒转矩调速方式，是否指输出功率或转矩恒定？若不是，那么恒功率和恒转矩调速究竟是指什么？答：在基频以下调速，采用恒压频比控制，则磁通保持恒定，又额定电流不变，故允许输出转矩恒定，因此属于恒转矩调速方式。
在基频以下调速，采用恒电压控制，则在基频以上随转速的升高，磁通将减少，又额定电流不变，故允许输出转矩减小，因此允许输出功率基本保持不变，属于恒功率调速方式。
恒功率或恒转矩调速方式并不是指输出功率或输出转矩恒定，而是额定电流下允许输出的功率或允许输出的转矩恒定。
5-4 基频以下调速可以是恒压频比控制，恒定子磁通φms、恒气隙磁通φm 和恒转子磁通φmr 的控制方式，从机械特性和系统实现两个方面分析与比较四种控制方法的优缺点。
习题解答（供参考） 习题二2.2 系统的调速围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？ 解：10000.02(100.98) 2.04(1)n n sn rpm D s ∆==⨯⨯=-系统允许的静态速降为2.04rpm 。
2.3 某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降不变，试问系统能够达到的调速围有多大？系统允许的静差率是多少？解：1）调速围 max min D n n =(均指额定负载情况下）max 0max 1500151485N n n n =-∆=-= min 0min 15015135N n n n =-∆=-= max min 148513511D n n ===2) 静差率 01515010%N s n n =∆==2.4 直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=0.023Ω。
相控整流器阻Rrec=0.022Ω。
采用降压调速。
当生产机械要求s=20%时，求系统的调速围。
如果s=30%时，则系统的调速围又为多少？？解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-⨯= 378(0.0230.022)0.1478115N n I R rpm ∆==⨯+=(1)]14300.2[115(10.2)] 3.1N D n S n s =∆-=⨯⨯-= [(1)]14300.3[115(10.3)] 5.33N D n S n s =∆-=⨯⨯-=2.5 某龙门刨床工作台采用V-M 调速系统。
已知直流电动机60,220,305,1000min N N N N P kW U V I A n r ====，主电路总电阻R=0.18Ω,Ce=0.2V •min/r,求：（1）当电流连续时，在额定负载下的转速降落N n ∆为多少？ （2）开环系统机械特性连续段在额定转速时的静差率N S 多少？（3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ∆又为多少? 解：(1)3050.180.2274.5/min N N n I R Ce r ∆=⨯=⨯= (2) 0274.5274.5)21.5%N N S n n =∆=+= (3) [(1)]10000.05[200.95] 2.63/min N n n S D s r ∆=-=⨯⨯=2.6 有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压*8.8u U V =、比例调节器放大系数2P K =、晶闸管装置放大系数15S K =、反馈系数γ=0.7。
