天然气开孔封堵实施步骤时间表

【工程】天然气管道孔口封堵工程施工方案前言本工程旨在对天然气管道进行孔口封堵，以保障管道安全运行。

本文档旨在明确本工程的施工方案。

工程概述本工程涉及天然气管道的孔口封堵，包括以下几个方面：1. 施工现场的准备工作，包括场地清理、安全措施等。

2. 孔口封堵方案的制定，包括孔口尺寸、封堵材料等。

3. 封堵材料的采购、加工、运输等。

4. 施工过程的具体步骤。

施工方案1. 施工现场的准备工作1.1 清理现场施工现场需要进行清理，包括清理杂物、平整场地等，以保证后续施工的顺利进行。

1.2 安全措施为了保障施工人员的安全和施工过程中天然气管道的安全运行，需要采取以下措施：- 贴好警示标志，提醒过往车辆和行人注意安全。

- 施工现场应封闭，禁止未经许可的人员进入。

- 施工现场应配备完善的安全设备和器材，比如安全帽、安全绳等。

2. 孔口封堵方案的制定2.1 孔口尺寸首先要根据实际情况确定孔洞的尺寸，包括孔口的长、宽、深。

根据孔口的尺寸，再确定所需封堵材料的用量。

2.2 封堵材料的选择封堵材料应具有良好的密封性和耐磨性，建议采用特殊的环氧树脂材料。

具体封堵材料的选择应根据管道的材质、使用环境等因素进行综合考虑。

3. 封堵材料的采购、加工、运输3.1 采购封堵材料的采购应选择具有一定规模和信誉保证的生产厂家或供应商，确保原材料的质量。

3.2 加工封堵材料需要根据孔口的尺寸进行加工，以确保封堵材料与孔口的精准匹配。

3.3 运输封堵材料的运输应采取专业的运输方式，并注意保障封堵材料的安全。

4. 施工过程的具体步骤4.1 准备工作施工前需要进行准备工作，包括搬运封堵材料，调取所需工具等。

4.2 封堵材料的铺设首先需要在孔口周围进行密封处理，以保证封堵材料的密闭性。

然后再按照孔口尺寸将封堵材料裁剪好，并粘贴在孔洞上。

4.3 封堵材料的固化等待封堵材料的固化，一般为24小时左右，具体时间要根据材料的固化时间而定。

总结本工程的施工方案涉及到施工现场的准备工作、孔口封堵方案的制定、封堵材料的采购、加工、运输、具体施工步骤等多个方面。

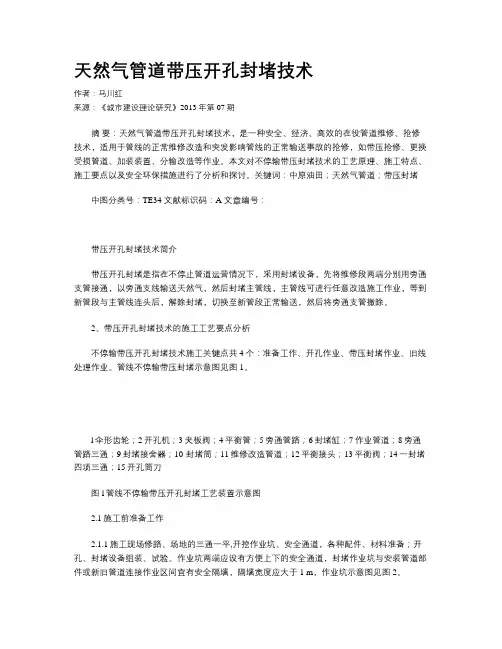

天然气管道带压开孔封堵技术作者：马川红来源：《城市建设理论研究》2013年第07期摘要：天然气管道带压开孔封堵技术，是一种安全、经济、高效的在役管道维修、抢修技术，适用于管线的正常维修改造和突发影响管线的正常输送事故的抢修，如带压抢修、更换受损管道、加装装置、分输改造等作业。

本文对不停输带压封堵技术的工艺原理、施工特点、施工要点以及安全环保措施进行了分析和探讨。

关键词：中原油田；天然气管道；带压封堵中图分类号：TE34 文献标识码：A 文章编号：带压开孔封堵技术简介带压开孔封堵是指在不停止管道运营情况下，采用封堵设备，先将维修段两端分别用旁通支管接通，以旁通支线输送天然气，然后封堵主管线，主管线可进行任意改造施工作业，等到新管段与主管线连头后，解除封堵，切换至新管段正常输送，然后将旁通支管撤除。

2、带压开孔封堵技术的施工工艺要点分析不停输带压开孔封堵技术施工关键点共4个：准备工作、开孔作业、带压封堵作业、旧线处理作业。

管线不停输带压封堵示意图见图1。

l伞形齿轮；2开孔机；3夹板阀；4平衡管；5旁通管路；6封堵缸；7作业管道；8旁通管路三通；9封堵接舍器；10-封堵筒；11维修改造管道；12平衡接头；13平衡阀；14一封堵四项三通；15开孔筒刀图l管线不停输带压开孔封堵工艺装置示意图2.1施工前准备工作2.1.1施工现场修路、场地的三通一平,开挖作业坑、安全通道，各种配件、材料准备；开孔、封堵设备组装、试验。

作业坑两端应设有方便上下的安全通道，封堵作业坑与安装管道部件或新旧管道连接作业区间宜有安全隔墙，隔墙宽度应大于1 m，作业坑示意图见图2。

图2压开孔封堵技术作业坑示意图2.1.2开孔、封堵作业点的选取，开孔、封堵作业点应选择在直管段上，并应尽量避开焊缝。

无法避开时，将开孔刀切削部位的焊缝进行适量打磨，但开孔刀中心钻不应落在焊缝上。

检查安装对开三通处管线椭圆度，要求不得超过管外径的1%。

确定开孔位置后去除原管道的防腐保温层，清除管线表面油污、底漆。

天然气管道带压开孔安全施工组织措施编制：审核：批准：XXXX年XX月XX日目录1、适用范围 (3)2、编制依据 (3)3、主要施工内容 (3)4、施工条件 (3)5、施工步骤 (3)6、人员组织，施工设备、材料单.................... (7)7、技术措施……………………………………..…… ..88、环保/安全措施 (9)9、质量保证措施 (14)10、HSE保障措施 (14)1适用范围本施工方案适用XXX天然气管道次高压主管道带压开孔工程，覆盖了该工程项目中带压开孔施工工艺的全部过程：带压焊接管件、带压开孔、应急措施以及安全环保措施等。

2编制依据2.1 现场调研报告及业主交底2.2 SY5858—93《石油企业工业动火安全规程》2.3 SY/T6150.1—2011《钢制管道封堵技术规程》2.4 GBJ236—82《管道焊接及验收规范》2.5 GB/T24001—1996《环境管理体系规范及使用指南》2.6 GB/T28001—2001《职业健康安全管理体系规范》3主要施工内容在ΦXXXXXX次高压天然气主管道上焊接封堵管件、带压开封堵孔，在封堵管件底端椭圆封头中心开孔、焊接连通分支管道。

主管道设计压力2.5MPa，运行压力小于2.0MPa。

4施工条件4.1 掌握管道内天然气压力、流向以及现场检测管道实际的壁厚、压力等各项数据4.2 与业主共同确认开孔位置及方向4.3 管道开孔处周围的空间能否满足安装设备的条件4.4 保障施工现场无油污、脚手架安装到位并达到安全标准、上下通道保障畅通4.5 按施工工艺要求，清除开孔点管道上的防腐层4.6 按焊接工艺要求在指定部位清理管道表面，露出金属白5施工步骤5.1施工准备5.1.1 施工前，施工技术人员应根据业主交底及标准规范结合施工现场的实际情况编制详细地切合实际的施工方案，并经逐级审批完毕后，方可施工。

5.1.2参加施工人员应认真熟悉施工方案要求，深刻领会设计意图，了解管道带压开孔施工的方法、工艺、技术要求和质量标准，并会同业主对本次施工位置进行确认并标识。

天然气管道不停输带压开孔封堵的选择根据工艺要求，选择合适的阀门型号和结构，将其安装在短管的另一端，以控制介质的流量和压力。

1.4密封装置密封装置是保证开孔过程中介质不泄漏的关键部件，其结构和材料的选择应根据介质的性质和压力温度等条件确定。

1.5切削刀具切削刀具是钻孔工具的核心部件，其选择应根据开孔材料的硬度、厚度和直径等要求，选择合适的刀具类型和规格。

2.操作步骤2.1准备工作根据需要开孔的设备或管道的情况，选择合适的短管、法兰、阀门和密封装置等组装成钻孔工具。

2.2安装钻孔工具将钻孔工具安装在需要开孔的设备或管道上，并进行密封、固定和调整。

2.3开孔过程启动切削刀具，进行带压开孔操作，控制介质的流量和压力，保证开孔过程中的安全和稳定。

2.4封堵孔口在完成开孔后，根据需要进行孔口的封堵，以保证介质的正常运行和安全。

总之，不停输带压开孔技术是一种高效、安全、环保的管道连接和维修技术，适用于各种工矿介质和材料的管道，可以为企业节约停产维修费用，提高生产效益。

在进行带压开孔操作时，应选择合适的钻孔工具和切削刀具，严格控制介质的流量和压力，保证操作的安全和稳定。

安装钻孔工具包括填料函、钻头、钻杆、棘轮扳手、压紧螺杆和专用垫片。

填料函应按照设计要求安装在阀门下端，与阀门一端相连的特殊法兰中部。

钻头选用75°～90°顶角的普通麻花钻或前端带有定位麻花钻的空心铣刀。

钻杆应具备足够的强度和韧性，并与钻头用氩弧焊V型坡口焊接，焊口应打磨以保证密封性能。

棘轮扳手用于手动钻孔，电动钻孔时则使用蜗杆蜗轮减速器。

压紧螺杆连接在钻杆顶部，两者间有一钢珠以保持对中和减少传动的摩擦力。

专用垫片连接在短接管法兰与阀门之间，以保证钻杆进给时的对中及稳定性。

垫片内径稍小一点，比钻头的外径稍大一点即可，可根据具体情况决定。

2.4试压检查在将阀门安装在短管法兰之前，应进行试压检查以保证阀门的密封性。

合格后，再加上专用垫片与短管法兰相连。
