PID参数调整口诀

PID常用口诀1.PID常用口诀:参数整定找最佳，从小到大顺序查先是比例后积分，最后再把微分加曲线振荡很频繁，比例度盘要放大曲线漂浮绕大湾，比例度盘往小扳曲线偏离回复慢，积分时间往下降曲线波动周期长，积分时间再加长曲线振荡频率快，先把微分降下来动差大来波动慢。

微分时间应加长理想曲线两个波，前高后低4比1 一看二调多分析，调节质量不会低2.PID控制器参数的工程整定,各种调节系统中P.I.D参数经验数据以下可参照：温度T: P=20~60%,T=180~600s,D=3-180s压力P: P=30~70%,T=24~180s,液位L: P=20~80%,T=60~300s,流量L: P=40~100%,T=6~60s。

3.PID控制的原理和特点在工程实际中，应用最为广泛的调节器控制规律为比例、积分、微分控制，简称PID控制，又称PID调节。

PID控制器问世至今已有近70年历史，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。

当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的其它技术难以采用时，系统控制器的结构和参数必须依靠经验和现场调试来确定，这时应用PID控制技术最为方便。

即当我们不完全了解一个系统和被控对象﹐或不能通过有效的测量手段来获得系统参数时，最适合用PID控制技术。

PID控制，实际中也有PI和PD控制。

PID控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的。

比例（P）控制比例控制是一种最简单的控制方式。

其控制器的输出与输入误差信号成比例关系。

当仅有比例控制时系统输出存在稳态误差（Steady-state error）。

积分（I）控制在积分控制中，控制器的输出与输入误差信号的积分成正比关系。

对一个自动控制系统，如果在进入稳态后存在稳态误差，则称这个控制系统是有稳态误差的或简称有差系统（System with Steady-state Error）。

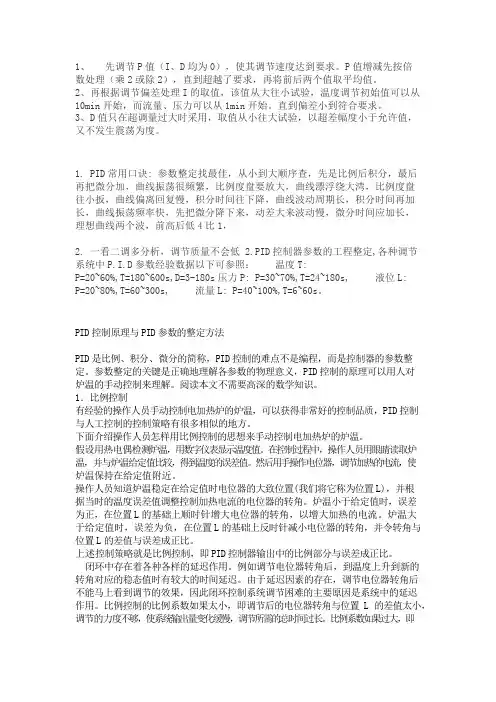

1、先调节P值（I、D均为0），使其调节速度达到要求。

P值增减先按倍数处理（乘2或除2），直到超越了要求，再将前后两个值取平均值。

2、再根据调节偏差处理I的取值，该值从大往小试验，温度调节初始值可以从10min开始，而流量、压力可以从1min开始。

直到偏差小到符合要求。

3、D值只在超调量过大时采用，取值从小往大试验，以超差幅度小于允许值，又不发生震荡为度。

1. PID常用口诀: 参数整定找最佳，从小到大顺序查，先是比例后积分，最后再把微分加，曲线振荡很频繁，比例度盘要放大，曲线漂浮绕大湾，比例度盘往小扳，曲线偏离回复慢，积分时间往下降，曲线波动周期长，积分时间再加长，曲线振荡频率快，先把微分降下来，动差大来波动慢，微分时间应加长，理想曲线两个波，前高后低4比1，2. 一看二调多分析，调节质量不会低 2.PID控制器参数的工程整定,各种调节系统中P.I.D参数经验数据以下可参照：温度T:P=20~60%,T=180~600s,D=3-180s压力P: P=30~70%,T=24~180s, 液位L:P=20~80%,T=60~300s, 流量L: P=40~100%,T=6~60s。

PID控制原理与PID参数的整定方法PID是比例、积分、微分的简称，PID控制的难点不是编程，而是控制器的参数整定。

参数整定的关键是正确地理解各参数的物理意义，PID控制的原理可以用人对炉温的手动控制来理解。

阅读本文不需要高深的数学知识。

1．比例控制有经验的操作人员手动控制电加热炉的炉温，可以获得非常好的控制品质，PID控制与人工控制的控制策略有很多相似的地方。

下面介绍操作人员怎样用比例控制的思想来手动控制电加热炉的炉温。

假设用热电偶检测炉温，用数字仪表显示温度值。

在控制过程中，操作人员用眼睛读取炉温，并与炉温给定值比较，得到温度的误差值。

然后用手操作电位器，调节加热的电流，使炉温保持在给定值附近。

操作人员知道炉温稳定在给定值时电位器的大致位置(我们将它称为位置L)，并根据当时的温度误差值调整控制加热电流的电位器的转角。

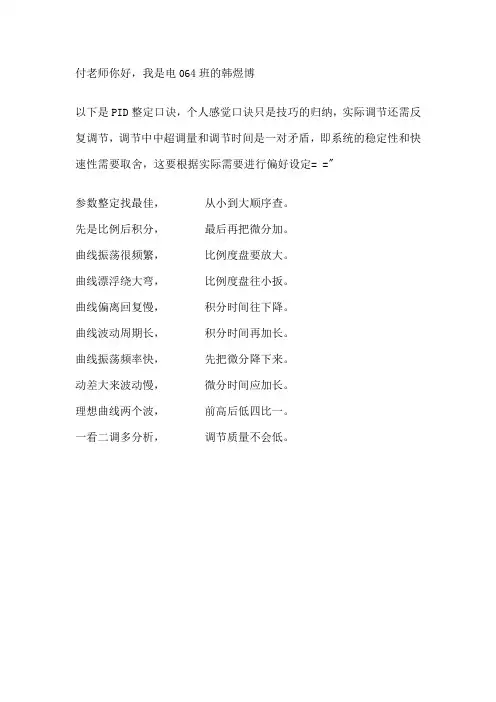

付老师你好，我是电064班的韩煜博
以下是PID整定口诀，个人感觉口诀只是技巧的归纳，实际调节还需反复调节，调节中中超调量和调节时间是一对矛盾，即系统的稳定性和快速性需要取舍，这要根据实际需要进行偏好设定= ="
参数整定找最佳，从小到大顺序查。

先是比例后积分，最后再把微分加。

曲线振荡很频繁，比例度盘要放大。

曲线漂浮绕大弯，比例度盘往小扳。

曲线偏离回复慢，积分时间往下降。

曲线波动周期长，积分时间再加长。

曲线振荡频率快，先把微分降下来。

动差大来波动慢，微分时间应加长。

理想曲线两个波，前高后低四比一。

一看二调多分析，调节质量不会低。

PID参数整定口诀
首先是P（比例）参数的整定：
1.增大P，系统更快速响应；
2.减小P，系统更稳定。

接下来是I（积分）参数的整定：
1.增大I，系统的超调量减小；
2.减小I，系统的超调量增大。

最后是D（微分）参数的整定：
1.增大D，系统的震荡减小；
2.减小D，系统的震荡增大。

综合考虑的时候，可以使用以下顺序进行整定：
1.先将I和D参数设置为0，只调整P参数；
2.逐渐增大P参数，直到系统出现超调；
3.根据需要的系统响应速度调整P参数；
4.添加I参数，减小系统超调；
5.根据需要的系统稳定性调整I参数；
6.最后添加D参数，减小系统震荡。

需要注意的是，以上只是一种简单的整定顺序，具体情况需要结合实际的系统性能要求来设置参数。

此外，整定PID参数的过程是一个迭代的过程，需要不断地调整和优化，直到满足系统的需求。

总结起来，PID参数整定的口诀可以概括为：根据需要的系统性能目标，逐步调整P、I和D参数，将系统的超调、响应速度和稳定性达到最佳状态。

通过不断迭代和优化，最终得到满足系统要求的PID参数设置。

pid参数调节口诀
1. PID常用口诀: 参数整定找较佳，从小到大顺序查，先是比例后积分，较后再把微分加，曲线振荡很频繁，比例度盘要放大，曲线漂浮绕大湾，比例度盘往小扳，曲线偏离回复慢，积分时间往下降，曲线波动周期长，积分时间再加长，曲线振荡频率快，先把微分降下来，动差大来波动慢，微分时间应加长，理想曲线两个波，前高后低4比1。

2. 一看二调多分析，调节质量不会低2.PID控制器参数的工程整定,各种调节系统中P.I.D参数经验数据以下可参照：
温度T: P=20~60%,T=180~600s,D=3-180s压力P: P=30~70%,T=24~180s,
液位L: P=20~80%,T=60~300s,
流量L: P=40~100%,T=6~60s。

3.PID控制的原理和特点
在工程实际中，应用较为广泛的调节器控制规律为比例、积分、微分控制，简称PID控制，又称PID调节。

PID控制器问世至今已有近70年历史，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。

当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的其它技术难以采用时，系统控制器的结构和参数必须依靠经验和现场调试来确定，这时应用PID控制技术较为方便。

即当我们不完全了解一个系统和被控对象﹐或不能通过有效的测量手段来获得系统参数时，较适合用PID控制技术。

PID控制，实际中也有PI和PD控制。

PID控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的。

变频器PID调节1. PID常用口诀: 参数整定找最佳，从小到大顺序查，先是比例后积分，最后再把微分加，曲线振荡很频繁，比例度盘要放大，曲线漂浮绕大湾，比例度盘往小扳，曲线偏离回复慢，积分时间往下降，曲线波动周期长，积分时间再加长，曲线振荡频率快，先把微分降下来，动差大来波动慢，微分时间应加长，理想曲线两个波，前高后低4比1，一看二调多分析，调节质量不会低2.常用的PID 参数整定方法a)确定控制器参数数字PID 控制器控制参数的选择，可按连续-时间PID 参数整定方法进行。

在选择数字PID 参数之前，首先应该确定控制器结构。

对允许有静差（或稳态误差）的系统，可以适当选择P 或PD 控制器，使稳态误差在允许的范围内。

对必须消除稳态误差的系统，应选择包含积分控制的PI或PID 控制器。

一般来说，PI、PID 和P控制器应用较多。

对于有滞后的对象,往往都加入微分控制。

b)选择参数控制器结构确定后，即可开始选择参数。

参数的选择，要根据受控对象的具体特性和对控制系统的性能要求进行。

工程上，一般要求整个闭环系统是稳定的，对给定量的变化能迅速响应并平滑跟踪，超调量小；在不同干扰作用下，能保证被控量在给定值；当环境参数发生变化时，整个系统能保持稳定，等等。

这些要求，对控制系统自身性能来说，有些是矛盾的。

我们必须满足主要的方面的要求，兼顾其他方面，适当地折衷处理。

PID 控制器的参数整定，可以不依赖于受控对象的数学模型。

工程上，PID控制器的参数常常是通过实验来确定，通过试凑，或者通过实验经验公式来确定。

常用的方法：一、实验凑试法:实验凑试法是通过闭环运行或模拟，观察系统的响应曲线，然后根据各参数对系统的影响，反复凑试参数，直至出现满意的响应，从而确定PID控制参数。

整定步骤: 实验凑试法的整定步骤为"先比例，再积分，最后微分"。

（1）整定比例控制将比例控制作用由小变到大，观察各次响应，直至得到反应快、超调小的响应曲线。

3.PID参数整定⑴采样周期T符合工程准则。

（2）K p/K i/K d调试：试凑法（先比例，后积分，再微分）；扩充临界比例度法；扩充响应曲线法一个调节系统，在阶跃干扰作用下，出现既不发散也不衰减的等幅震荡过程，此过程成为等幅振荡过程，如下图所示。

此时PID调节器的比例度为临界比例度6 k,被调参数的工作周期为为临界周期Tk。

O —■■值O -Utsu临界比例度法整定PID参数具体操作如下：1、被控系统稳定后，把PID调节器的积分时间放到最大，微分时间放到零（相当于切除了积分和微分作用,只使用比例作用）。

2、通过外界干扰或使PID调节器设定值作一阶跃变化，观察由此而引起的测量值振荡。

3、从大到小逐步把PID调节器的比例度减小，看测量值振荡的变化是发散的还是衰减的，如是衰减的则应把比例度继续减小；如是发散的则应把比例度放大。

4、连续重复2和3步骤,直至测量值按恒定幅度和周期发生振荡,即持续4-5 次等幅振荡为止。

此时的比例度示值就是临界比例度6 k。

5、从振荡波形图来看，来回振荡1次的时间就是临界周期Tk,即从振荡波的第一个波的顶点到第二个波的顶点的时间。

如果有条件用记录仪,就比较好观察了,即可看振荡波幅值,还可看测量值输出曲线的峰-峰距离,把该测量值除以记录纸的走纸速度，就可计算出临界周期Tk如果是DCS控制或使用无纸记录仪，在趋势记录曲线中可直接得出Tk。

临界比例度法PID参数整定经验公式调节规律调节器参数6、将计算所得的调节器参数输入调节器后再次运行调节系统，观察过程变化情况。

多数情况下系统均能稳定运行状态，如果还未达到理想控制状态，进需要对参数微调即可。

衰减曲线法整定调节器参数通常会按照4:1和10:1两种衰减方式进行，两种方法操作步骤相同，但分别适用于不同工况的调节器参数整定。

纯比例度作用下的自动调节系统，在比例度逐渐减小时，出现4:1衰减振荡过程，此时比例度为4：1衰减比例度6s,两个相邻同向波峰之间的距离为4:1衰减操作周期TS，如下图所示4:1衰减曲线法整定PID参数具体操作如下:1、在闭合的控制系统中，将PID调节器变为纯比例作用，比例度放在较大的数值上。

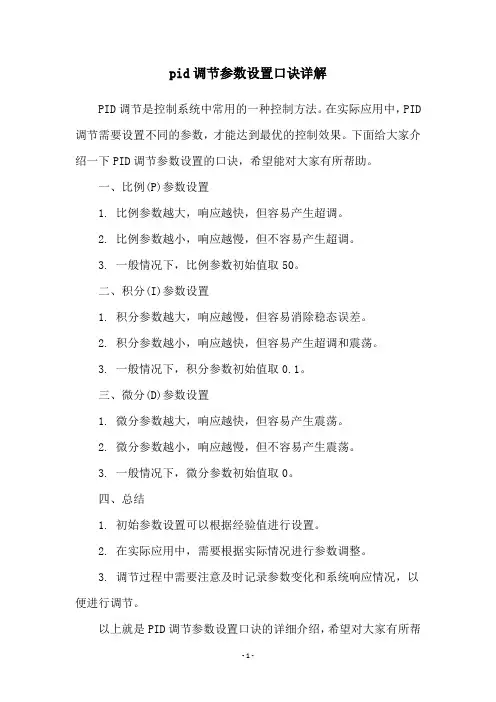

pid调节参数设置口诀详解
PID调节是控制系统中常用的一种控制方法。

在实际应用中，PID 调节需要设置不同的参数，才能达到最优的控制效果。

下面给大家介绍一下PID调节参数设置的口诀，希望能对大家有所帮助。

一、比例(P)参数设置
1. 比例参数越大，响应越快，但容易产生超调。

2. 比例参数越小，响应越慢，但不容易产生超调。

3. 一般情况下，比例参数初始值取50。

二、积分(I)参数设置
1. 积分参数越大，响应越慢，但容易消除稳态误差。

2. 积分参数越小，响应越快，但容易产生超调和震荡。

3. 一般情况下，积分参数初始值取0.1。

三、微分(D)参数设置
1. 微分参数越大，响应越快，但容易产生震荡。

2. 微分参数越小，响应越慢，但不容易产生震荡。

3. 一般情况下，微分参数初始值取0。

四、总结
1. 初始参数设置可以根据经验值进行设置。

2. 在实际应用中，需要根据实际情况进行参数调整。

3. 调节过程中需要注意及时记录参数变化和系统响应情况，以便进行调节。

以上就是PID调节参数设置口诀的详细介绍，希望对大家有所帮
助。

在实际应用中，需要不断地通过试验和调整，找到最优的PID调节参数组合，以达到控制系统的最佳效果。
