高铝水泥的矿相、性能及作用-1解析共27页

高铝水泥性能及作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥,前者的主要矿物组成是铝酸钙,后者的主要矿物组成是硅酸钙,由于矿物组成的不同,水泥的特性也不相同。

早在十九世纪后半页,法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生,一度成为土木工程上的重大问题,法国国民振兴会曾以悬赏金鼓励为此做贡献者。

研究者们发现,合成的铝酸钙具有水硬性,并对海水和地下水具有抗侵蚀能力。

1908年,法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利,解决了海水和地下水工程的抗侵蚀问题。

在实际使用中还发现了高铝水泥有极好的早强性,在第一次世界大战期间,高铝水泥被大量用来修筑阵地构筑物。

20世纪20年代以后,逐渐扩展到工业与民用建筑。

到30年代初,在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故,诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究,发现高铝水泥的水化产物因发生晶形转变而使强度降低。

此后,在结构工程中的应用都比较慎重。

而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。

20世纪八十年代以后,不定形耐火材料在耐火材料行业中的比例迅速增加,高铝水泥作为结合剂的用量也日益增加。

中国的高铝水泥,在建国初期为国防建设需要而开始立项研制,并开创性的采用回转窑烧结法生产高铝水泥,产品主要用作耐火浇注料的结合剂,以及配制自应力水泥、膨胀剂等。

也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。

近年来,随着化学建材的迅速兴起,高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视,并将成为化学建材的重要原材料之一。

其用量将大大超过耐火材料。

二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种:2.1 回转窑烧结法由于中国的矾土含铁量较低,因此具有较宽的烧结温度范围,比较适合用回转窑烧结法生产。

回转窑烧结法采用烟煤作燃料,具有生产成本低、生产效率高、质量容易稳定的特点,在中国被广泛采用。

高铝水泥配方1. 介绍高铝水泥是一种具有特殊化学成分和物理性能的水泥。

与普通硅酸盐水泥相比，高铝水泥具有更高的抗火性能和耐化学侵蚀性能，广泛应用于高温炉窑、耐磨材料和耐化学腐蚀材料等领域。

高铝水泥的配方是实现其性能优势的关键，合理的配方能够确保高铝水泥达到预期的性能要求。

2. 高铝水泥的主要成分高铝水泥主要由以下几种成分组成： - Al2O3含量较高的铝酸盐矿物，如矾土、脱硫石膏、脱硫渣等； - 适量的石膏，用于调节水泥凝固和硬化过程； - 其他辅助添加剂，如硅酸盐、氟铝酸盐等，用于调节水泥的性能。

3. 高铝水泥配方的考虑因素在设计高铝水泥的配方时，需考虑以下因素： ### 3.1 耐火性能高铝水泥主要应用于高温环境下，因此其最重要的性能指标是耐火性能。

配方中应选择高Al2O3含量的铝酸盐矿物，以提高水泥的耐火性能。

此外，还可以通过加入适量的含硅材料来增加水泥的耐火性能。

3.2 抗化学侵蚀性能高铝水泥在耐化学侵蚀方面也有很好的性能。

为了进一步提高抗化学侵蚀性能，可以在配方中加入一定比例的氟铝酸盐等辅助添加剂。

3.3 常温强度和早期强度高铝水泥在常温下也需要具备一定的强度。

为了提高常温强度和早期强度，可在配方中适量加入适宜的氢氧化钙、氟铝酸盐等物质。

3.4 施工性能高铝水泥的施工性能也是考虑的重要因素。

为了保证水泥的可流动性和易脱模性，可以添加一定比例的减水剂和粉磨剂。

4. 高铝水泥的配方示例根据以上因素，以下是一种高铝水泥的配方示例： ### 4.1 基础配方 - 矾土：75% - 脱硫石膏：5% - 脱硫渣：10% - 硅酸盐：5% - 氟铝酸盐：5%4.2 辅助配方•氢氧化钙：适量•粉磨剂：适量•减水剂：适量5. 高铝水泥的应用领域高铝水泥由于其优异的性能，在以下领域得到广泛应用： - 电磁熔铸用耐火材料- 耐火水泥、耐磨材料的制备 - 高温炉窑的耐火砌筑 - 锅炉脱硫、脱硝装置等耐化学侵蚀设备6. 总结高铝水泥配方的设计是确保高铝水泥性能优越的关键。

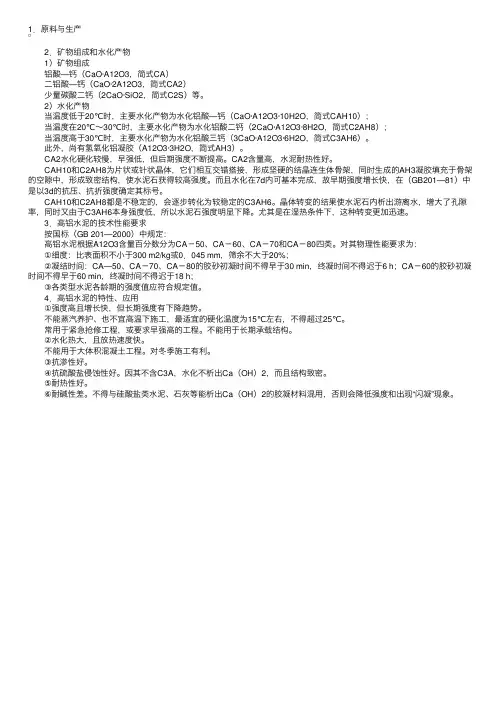

1．原料与⽣产 2．矿物组成和⽔化产物 1）矿物组成 铝酸―钙（CaO·A12O3，简式CA） ⼆铝酸―钙（CaO·2A12O3，简式CA2） 少量碳酸⼆钙（2CaO·SiO2，简式C2S）等。

2）⽔化产物 当温度低于20℃时，主要⽔化产物为⽔化铝酸―钙（CaO·A12O3·10H2O，简式CAH10）； 当温度在20℃～30℃时，主要⽔化产物为⽔化铝酸⼆钙（2CaO·A12O3·8H2O，简式C2AH8）； 当温度⾼于30℃时，主要⽔化产物为⽔化铝酸三钙（3CaO·A12O3·6H2O，简式C3AH6）。

此外，尚有氢氧化铝凝胶（A12O3·3H2O，简式AH3）。

CA2⽔化硬化较慢，早强低，但后期强度不断提⾼。

CA2含量⾼，⽔泥耐热性好。

CAH10和C2AH8为⽚状或针状晶体，它们相互交错搭接，形成坚硬的结晶连⽣体⾻架，同时⽣成的AH3凝胶填充于⾻架的空隙中，形成致密结构，使⽔泥⽯获得较⾼强度。

⽽且⽔化在7d内可基本完成，故早期强度增长快，在（GB201—81）中是以3d的抗压、抗折强度确定其标号。

CAH10和C2AH8都是不稳定的，会逐步转化为较稳定的C3AH6。

晶体转变的结果使⽔泥⽯内析出游离⽔，增⼤了孔隙率，同时⼜由于C3AH6本⾝强度低，所以⽔泥⽯强度明显下降。

尤其是在湿热条件下，这种转变更加迅速。

3．⾼铝⽔泥的技术性能要求 按国标（GB 201—2000）中规定： ⾼铝⽔泥根据A12O3含量百分数分为CA－50、CA－60、CA－70和CA－80四类。

对其物理性能要求为： ①细度：⽐表⾯积不⼩于300 m2/kg或0．045 mm，筛余不⼤于20%； ②凝结时间：CA—50、CA－70、CA－80的胶砂初凝时间不得早于30 min，终凝时间不得迟于6 h；CA－60的胶砂初凝时间不得早于60 min，终凝时间不得迟于18 h； ③各类型⽔泥各龄期的强度值应符合规定值。

高铝水泥性能及其作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥，前者的主要矿物组成是铝酸钙，后者的主要矿物组成是硅酸钙，由于矿物组成的不同，水泥的特性也不相同。

早在十九世纪后半页，法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生，一度成为土木工程上的重大问题，法国国民振兴会曾以悬赏金鼓励为此做贡献者。

研究者们发现，合成的铝酸钙具有水硬性，并对海水和地下水具有抗侵蚀能力。

1908年，法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利，解决了海水和地下水工程的抗侵蚀问题。

在实际使用中还发现了高铝水泥有极好的早强性，在第一次世界大战期间，高铝水泥被大量用来修筑阵地构筑物。

20世纪20年代以后，逐渐扩展到工业与民用建筑。

到30年代初，在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故，诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究，发现高铝水泥的水化产物因发生晶形转变而使强度降低。

此后，在结构工程中的应用都比较慎重。

而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。

20世纪八十年代以后，不定形耐火材料在耐火材料行业中的比例迅速增加，高铝水泥作为结合剂的用量也日益增加。

中国的高铝水泥，在建国初期为国防建设需要而开始立项研制，并开创性的采用回转窑烧结法生产高铝水泥，产品主要用作耐火浇注料的结合剂，以及配制自应力水泥、膨胀剂等。

也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。

近年来，随着化学建材的迅速兴起，高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视，并将成为化学建材的重要原材料之一。

其用量将大大超过耐火材.二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种：2.1 回转窑烧结法由于中国的矾土含铁量较低，因此具有较宽的烧结温度范围，比较适合用回转窑烧结法生产。

回转窑烧结法采用烟煤作燃料，具有生产成本低、生产效率高、质量容易稳定的特点，在中国被广泛采用。

高铝水泥是一种特殊类型的水泥，其主要成分是铝酸盐矿物。

它具有耐火、耐腐蚀和高温稳定性较好的特性，适用于以下几个方面：
1. 耐火材料制造：由于高铝水泥具有出色的耐火性能，在耐火材料的制造中得到广泛应用。

它常被用于高温加热设备、冶金工业炉窑、玻璃窑等耐火材料的制造。

2. 高温环境工程：高铝水泥也适用于承受高温环境、热冲击和热膨胀的工程项目，如火炉炉底、烟囱、热处理设备等。

3. 化学工业：由于高铝水泥对于酸、碱和盐的抗侵蚀性较好，所以它常被用于化学工业装置、储罐、烟囱、烟气净化设备等的建造。

4. 磨料和磨具：高铝水泥可以用于制造磨料和磨具，如砂轮、磨具、切割盘等，用于金属加工、石材加工等行业。

需要注意的是，高铝水泥具有较高的硬化速度，因此在使用时要进行适当的施工控制和注意保护。

另外，虽然高铝水泥具有很高的耐火性能，但并不适用于结构性的建筑物，因为它的强度和耐久性相对较低。

因此，在使用高铝水泥时，需
要根据具体的应用要求和建筑设计合理选择。

高纯铝酸钙水泥的生产和性能Ingo Stinnessen*, Andreas Buhr*, Rainer Kockegey-Lorenz**, Raymond Racher**** Alcoa World Chemicals, Frankfurt/Main, Germany** Alcoa World Chemicals, Ludwigshafen, Germany*** Alcoa World Chemicals, Leetsdale, USA摘要本文综述了高纯铝酸钙水泥的生产和使用。

尤其关注的是这些水泥对耐火浇注料的沉降和流动行为的影响。

使用分散氧化铝，并精心选择水泥的性能，可以克服典型低水泥浇注料原材料例如硅微粉的可变性。

关键词:铝酸钙水泥，分散剂，分散氧化铝，硅微粉，耐火浇注料，不定形1 简介铝酸钙水泥的发展历史悠久，且有很好的文字记载，距今已有150年。

Kopanda和MacZura[1]很好的总结了它的发展。

铝酸钙水泥最初发展起来是因为它的耐化学性，而后来的快速发展是因为它的较高的早期强度。

有几个铝酸钙水泥在耐火材料上应用的例子（例如坩埚），但是广泛作为耐火材料浇注料的结合剂的应用是在20世纪20年代。

随着铝酸钙水泥在耐火材料上的普遍应用，传统40%-50%氧化铝水泥的耐火性能成为了一个局限的因素，为了克服这一缺点，在20世纪50年代中期发展了高纯铝酸钙水泥。

这些高纯铝酸钙水泥的普及大大增加了它在用于苛刻耐磨条件下的不定形耐火材料上的使用。

尽管铝酸钙水泥在建筑上有很多应用，但它主要应用与不定形耐火材料。

含70%和80%的氧化铝的铝酸钙水泥促进了不定形技术在全世界的发展。

然而在20世纪70年代早期，70%铝酸钙水泥成为低水泥浇注料发展的主导水泥。

低加水量，自流平，振动和湿式喷射等浇注新技术要求浇注料有复杂的配方，含有许多组分。

这些浇注料对水泥性能的要求更加严格了，高纯70%铝酸钙水泥的应用就增加了。

高铝水泥的特点及在耐火材料中的应用现状占华生刘淑焕康振杰以铝酸钙为主、氧化铝含量约50％的熟料，磨细制成的水硬性胶凝材料，称为高铝水泥。

高铝水泥熟料的主要矿物组成为：CA、CA2，还有少量C12A7、C2AS和微量的尖晶石（MA）和钙钛石（CaO.TiO2）以及铁相等。

高铝水泥生产所用的原料为矾土和石灰石。

制造方法有回转窑法、电弧炉熔融法、反射炉熔融法等。

其中，我国广泛采用回转窑烧成法，烧成热耗及粉磨电耗较低。

1高铝水泥的特点高铝水泥的特点是强度发展非常迅速，24 h内几乎可达到最高强度，标号以3 d 抗压强度来表示。

高铝水泥分425、525、625、725四个标号。

其28 d强度不得低于3 d强度指标，如表1所示。

另一特点是在低温（5～10℃）也能很好硬化，而在高温（>30℃）养护时强度剧烈下降。

因此高铝水泥使用温度不得超过30℃，更不宜采用蒸汽养护。

这是因为高铝水泥在常温下的水化产物CAH10和C2AH8都属于介稳产物，它们在温度超过35℃情况下会转变成稳定的C3AH6，在这种晶形转变过程中，会引起强度下降。

表1 高铝水泥的性能高铝水泥中CA相水化较快，而CA2水化速度较缓慢，但后期强度增长较大，使得铝酸盐水泥具有较好的耐高温性能，在较高温度下仍能保持较高强度。

研究表明，随CA2含量的增加，其耐高温性也提高。

另外，高铝水泥虽然有统一标号，但受生产厂家产品质量控制水平不均、原材料来源不一以及生产工艺的差异等原因，导致了同一标号水泥在细度、物相组成、化学成分等方面存在一定的差异。

以625高铝水泥为例，表格2为三种高铝水泥产品的技术指标。

从矿物相分析结果可以看出，产品A中CA相含量较多，使得该产品在使用过程中，初凝时间较短，流动值衰减较快，早期强度偏高。

表2 高铝水泥产品相关信息注：“+”表示物相存在，其含量顺序为：“+++++”>“+++”>“++”>“+”2 在耐火材料中的应用现状由于高铝水泥中铝酸一钙(CA)矿物水化速度快，凝结正常，具有快硬、早强的特点。

高铝水泥配方一、高铝水泥的定义和用途高铝水泥是指以含有较高量铝酸盐（Al2O3）的熟料为主要原料，加入适量石膏、矾土等辅料，经过磨细形成的水泥。

它具有早强、高强、耐火、耐化学侵蚀等特点，在建筑材料、耐火材料、化工等领域得到广泛应用。

二、高铝水泥配方的组成1. 主要原料：高铝熟料，其Al2O3含量在50%以上；2. 辅助原料：石膏（CaSO4·2H2O）、硅酸盐（SiO2）、氧化钙（CaO）、氧化镁（MgO）、氧化钠（Na2O）等；3. 研磨剂：普通硫酸盐水泥或生物质灰。

三、高铝水泥配方的制备过程1. 原材料预处理：将主要原料和辅助原料按比例混合，并进行粉碎，使其颗粒度均匀细小；2. 烧制熟料：将混合好的原材料送入回转窑中进行烧结，使其熔融成为高铝熟料；3. 磨细：将高铝熟料和适量的辅助原料送入水泥磨中进行混合和磨细，形成高铝水泥。

四、高铝水泥配方的优化1. 适量添加氧化钙、氧化镁等物质，可以提高高铝水泥的早期强度和耐火性能；2. 适量添加硅酸盐、氯化钠等物质，可以提高高铝水泥的耐化学侵蚀性能；3. 采用生物质灰作为研磨剂，可以降低生产成本，并且对环境友好。

五、高铝水泥配方的应用领域1. 建筑材料：用于制造预制构件、抹灰、地面硬化剂等；2. 耐火材料：用于制造耐火砖、耐火浇注料等；3. 化工领域：用于制造耐酸碱反应容器、管道等。

六、高铝水泥配方的注意事项1. 在生产过程中要控制好原材料的比例和烧制温度，以保证高铝水泥的质量；2. 在使用过程中要注意安全，避免高铝水泥粉尘对人体的危害；3. 高铝水泥配方的优化需要根据具体应用领域和需求进行调整。

七、结语高铝水泥作为一种重要的建筑材料和耐火材料，其配方的优化和制备工艺的改进对于提高产品质量、降低生产成本、拓展应用领域都具有重要意义。

因此，在生产和使用过程中需要注意相关事项，以保证高铝水泥能够发挥出最佳效果。

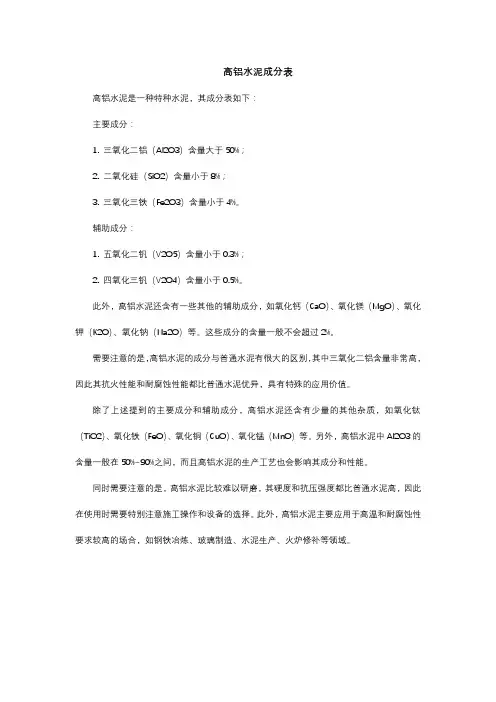

高铝水泥成分表
高铝水泥是一种特种水泥，其成分表如下：
主要成分：
1. 三氧化二铝（Al2O3）含量大于50%；
2. 二氧化硅（SiO2）含量小于8%；
3. 三氧化三铁（Fe2O3）含量小于4%。

辅助成分：
1. 五氧化二钒（V2O5）含量小于0.3%；
2. 四氧化三钒（V2O4）含量小于0.5%。

此外，高铝水泥还含有一些其他的辅助成分，如氧化钙（CaO）、氧化镁（MgO）、氧化钾（K2O）、氧化钠（Na2O）等。

这些成分的含量一般不会超过2%。

需要注意的是，高铝水泥的成分与普通水泥有很大的区别，其中三氧化二铝含量非常高，因此其抗火性能和耐腐蚀性能都比普通水泥优异，具有特殊的应用价值。

除了上述提到的主要成分和辅助成分，高铝水泥还含有少量的其他杂质，如氧化钛（TiO2）、氧化铁（FeO）、氧化铜（CuO）、氧化锰（MnO）等。

另外，高铝水泥中Al2O3的含量一般在50%~90%之间，而且高铝水泥的生产工艺也会影响其成分和性能。

同时需要注意的是，高铝水泥比较难以研磨，其硬度和抗压强度都比普通水泥高，因此在使用时需要特别注意施工操作和设备的选择。

此外，高铝水泥主要应用于高温和耐腐蚀性要求较高的场合，如钢铁冶炼、玻璃制造、水泥生产、火炉修补等领域。

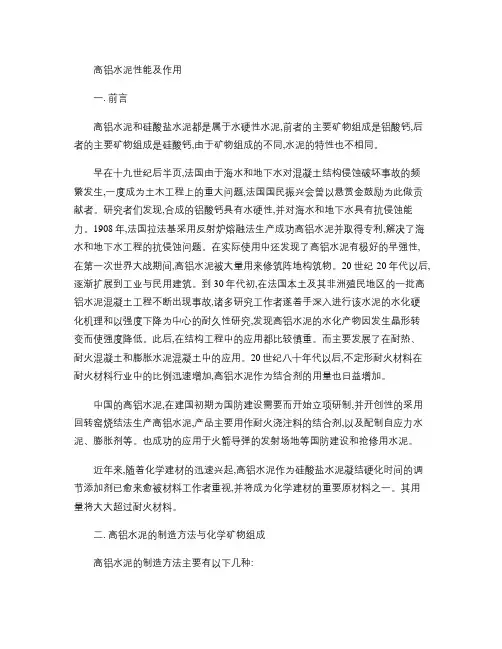

高铝水泥性能及作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥,前者的主要矿物组成是铝酸钙,后者的主要矿物组成是硅酸钙,由于矿物组成的不同,水泥的特性也不相同。

早在十九世纪后半页,法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生,一度成为土木工程上的重大问题,法国国民振兴会曾以悬赏金鼓励为此做贡献者。

研究者们发现,合成的铝酸钙具有水硬性,并对海水和地下水具有抗侵蚀能力。

1908年,法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利,解决了海水和地下水工程的抗侵蚀问题。

在实际使用中还发现了高铝水泥有极好的早强性,在第一次世界大战期间,高铝水泥被大量用来修筑阵地构筑物。

20世纪20年代以后,逐渐扩展到工业与民用建筑。

到30年代初,在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故,诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究,发现高铝水泥的水化产物因发生晶形转变而使强度降低。

此后,在结构工程中的应用都比较慎重。

而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。

20世纪八十年代以后,不定形耐火材料在耐火材料行业中的比例迅速增加,高铝水泥作为结合剂的用量也日益增加。

中国的高铝水泥,在建国初期为国防建设需要而开始立项研制,并开创性的采用回转窑烧结法生产高铝水泥,产品主要用作耐火浇注料的结合剂,以及配制自应力水泥、膨胀剂等。

也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。

近年来,随着化学建材的迅速兴起,高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视,并将成为化学建材的重要原材料之一。

其用量将大大超过耐火材料。

二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种:2.1 回转窑烧结法由于中国的矾土含铁量较低,因此具有较宽的烧结温度范围,比较适合用回转窑烧结法生产。

回转窑烧结法采用烟煤作燃料,具有生产成本低、生产效率高、质量容易稳定的特点,在中国被广泛采用。

高铝水泥性能及其作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥，前者的主要矿物组成是铝酸钙，后者的主要矿物组成是硅酸钙，由于矿物组成的不同，水泥的特性也不相同。

早在十九世纪后半页，法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生，一度成为土木工程上的重大问题，法国国民振兴会曾以悬赏金鼓励为此做贡献者。

研究者们发现，合成的铝酸钙具有水硬性，并对海水和地下水具有抗侵蚀能力。

1908年，法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利，解决了海水和地下水工程的抗侵蚀问题。

在实际使用中还发现了高铝水泥有极好的早强性，在第一次世界大战期间，高铝水泥被大量用来修筑阵地构筑物。

20世纪20年代以后，逐渐扩展到工业与民用建筑。

到30年代初，在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故，诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究，发现高铝水泥的水化产物因发生晶形转变而使强度降低。

此后，在结构工程中的应用都比较慎重。

而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。

20世纪八十年代以后，不定形耐火材料在耐火材料行业中的比例迅速增加，高铝水泥作为结合剂的用量也日益增加。

中国的高铝水泥，在建国初期为国防建设需要而开始立项研制，并开创性的采用回转窑烧结法生产高铝水泥，产品主要用作耐火浇注料的结合剂，以及配制自应力水泥、膨胀剂等。

也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。

近年来，随着化学建材的迅速兴起，高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视，并将成为化学建材的重要原材料之一。

其用量将大大超过耐火材.二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种：2.1 回转窑烧结法由于中国的矾土含铁量较低，因此具有较宽的烧结温度范围，比较适合用回转窑烧结法生产。

回转窑烧结法采用烟煤作燃料，具有生产成本低、生产效率高、质量容易稳定的特点，在中国被广泛采用。

高铝水泥理化指标1.引言1.1 概述高铝水泥是一种特殊的水泥，其主要特点是含有较高的氧化铝和氧化铁含量。

相比于普通水泥，高铝水泥具有更高的抗腐蚀性、抗火性和耐高温性能，因此被广泛应用于特殊领域，如耐火材料、高温反应炉以及一些特殊工程中。

高铝水泥的理化指标是评判其性能和质量的重要标准。

一般包括物理性能指标和化学成分指标两个方面。

在物理性能方面，高铝水泥的标准要求包括细度、比表面积、凝结时间、初凝和终凝时间、硬度、抗压强度等指标。

这些指标可以辅助判断高铝水泥在施工、养护和使用过程中的性能表现，以及耐久性和可靠性。

在化学成分方面，主要指高铝水泥中氧化铝和氧化铁的含量要求。

因为高铝水泥的性能主要取决于其中氧化铝和氧化铁的比例。

一般来说，氧化铝含量越高，高铝水泥的耐火性和耐磨性越好。

而氧化铁则对高铝水泥的强度和颜色有着重要影响。

通过研究和测试这些理化指标，我们可以更好地了解高铝水泥的性能优劣和适用范围，为其在工程中的应用提供科学可靠的依据。

同时，也可以为高铝水泥的生产制造提供技术参考和质量控制。

1.2 文章结构文章结构：本文主要以高铝水泥的理化指标为研究对象，分为引言、正文和结论三个部分。

1. 引言在引言部分，首先将对高铝水泥进行概述，介绍其基本特性和应用领域。

然后，明确文章的结构和目的，为读者提供一个整体的框架。

2. 正文正文部分将详细讨论高铝水泥的一些重要的理化指标。

其中，2.1 理化指标1一节将对一项具体的指标进行介绍，包括其定义、测试方法和国家标准等内容。

同时，还将分析该指标的重要性和作用，以及其在高铝水泥中的应用和影响因素。

2.2 理化指标2一节将按照相同的方式对另一项指标展开讨论，即对其进行定义、测试方法和国家标准等的介绍，并分析其在高铝水泥中的意义和应用。

3. 结论结论部分将对整篇文章进行总结，概括研究的主要内容和重要发现。

在3.1 总结一节中，将回顾高铝水泥理化指标的研究，强调其重要性和研究的意义。

炉窑专用铝酸盐水泥的应用性能及分析
概念：
铝酸盐水泥是以铝矾土和石灰为原料，按一定比例配制，经煅烧、磨细所制得的一种以铝酸盐为主要矿物成分的水硬性胶凝材料，又称耐火水泥、高铝水泥。

铝酸盐水泥的主要矿物成为铝酸一钙（CaO•Al2O3，简写CA）及其他的铝酸盐，以及少量的硅酸二钙（2CaO•SiO2）等。

特点：
铝酸盐水泥凝结硬化速度快。

1d强度可达最高强度的80%以上，主要用于工期紧急的工程，如国防、道路和特殊抢修工程等。

铝酸盐水泥水化热大，且放热量集中。

1d内放出的水化热为总量的70%～80%，使混凝土内部温度上升较高，即使在－10℃下施工，铝酸盐水泥也能很快凝结硬化，可用于冬季施工的工程。

铝酸盐水泥在普通硬化条件下，由于水泥石中不含铝酸三钙和氢氧化钙，且密实度较大，因此具有很强的抗硫酸盐腐蚀作用。

铝酸盐水泥具有较高的耐热性。

如采用耐火粗细骨料（如铬铁矿等）可制成使用温度达1300～1400℃的耐热混凝土。

但铝酸盐水泥的长期强度及其他性能有降低的趋势，长期强度约降低40%～50%左右，因此铝酸盐水泥不宜用于长期承重的结构及处在高温高湿环境的工程中，它只适用于紧急军事工程（筑路、桥）、抢修工程（堵漏等）、临时性工程，以及配制耐热混凝土等。

执行标准：GB201-2000《铝酸盐水泥》
水泥类型：CA-50-5型、6型、7型、8型
化学成份（%）：
细度：比表面积不小于300m2/kg或0.045mm筛余不大于20%，由供需双方商订，在无约定的情
况下发生争议时以比表面积为准。

凝结时间：初凝时间不得早于30min，终凝时间不得迟于6h。

强度：各龄期强度值不得低于下表数值。

高铝水泥性能及作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥，前者的主要矿物组成是铝酸钙，后者的主要矿物组成是硅酸钙，由于矿物组成的不同，水泥的特性也不相同。

早在十九世纪后半页，法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生，一度成为土木工程上的重大问题，法国国民振兴会曾以悬赏金鼓励为此做贡献者。

研究者们发现，合成的铝酸钙具有水硬性，并对海水和地下水具有抗侵蚀能力。

1908年，法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利，解决了海水和地下水工程的抗侵蚀问题。

在实际使用中还发现了高铝水泥有极好的早强性，在第一次世界大战期间，高铝水泥被大量用来修筑阵地构筑物。

20世纪20年代以后，逐渐扩展到工业与民用建筑。

到30年代初，在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故，诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究，发现高铝水泥的水化产物因发生晶形转变而使强度降低。

此后，在结构工程中的应用都比较慎重。

而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。

20世纪八十年代以后，不定形耐火材料在耐火材料行业中的比例迅速增加，高铝水泥作为结合剂的用量也日益增加。

中国的高铝水泥，在建国初期为国防建设需要而开始立项研制，并开创性的采用回转窑烧结法生产高铝水泥，产品主要用作耐火浇注料的结合剂，以及配制自应力水泥、膨胀剂等。

也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。

近年来，随着化学建材的迅速兴起，高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视，并将成为化学建材的重要原材料之一。

其用量将大大超过耐火材料。

二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种：2.1 回转窑烧结法由于中国的矾土含铁量较低，因此具有较宽的烧结温度范围，比较适合用回转窑烧结法生产。

回转窑烧结法采用烟煤作燃料，具有生产成本低、生产效率高、质量容易稳定的特点，在中国被广泛采用。
