高铝水泥的性能及作用解析

高铝水泥性能及作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥,前者的主要矿物组成是铝酸钙,后者的主要矿物组成是硅酸钙,由于矿物组成的不同,水泥的特性也不相同。

早在十九世纪后半页,法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生,一度成为土木工程上的重大问题,法国国民振兴会曾以悬赏金鼓励为此做贡献者。

研究者们发现,合成的铝酸钙具有水硬性,并对海水和地下水具有抗侵蚀能力。

1908年,法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利,解决了海水和地下水工程的抗侵蚀问题。

在实际使用中还发现了高铝水泥有极好的早强性,在第一次世界大战期间,高铝水泥被大量用来修筑阵地构筑物。

20世纪20年代以后,逐渐扩展到工业与民用建筑。

到30年代初,在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故,诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究,发现高铝水泥的水化产物因发生晶形转变而使强度降低。

此后,在结构工程中的应用都比较慎重。

而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。

20世纪八十年代以后,不定形耐火材料在耐火材料行业中的比例迅速增加,高铝水泥作为结合剂的用量也日益增加。

中国的高铝水泥,在建国初期为国防建设需要而开始立项研制,并开创性的采用回转窑烧结法生产高铝水泥,产品主要用作耐火浇注料的结合剂,以及配制自应力水泥、膨胀剂等。

也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。

近年来,随着化学建材的迅速兴起,高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视,并将成为化学建材的重要原材料之一。

其用量将大大超过耐火材料。

二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种:2.1 回转窑烧结法由于中国的矾土含铁量较低,因此具有较宽的烧结温度范围,比较适合用回转窑烧结法生产。

回转窑烧结法采用烟煤作燃料,具有生产成本低、生产效率高、质量容易稳定的特点,在中国被广泛采用。

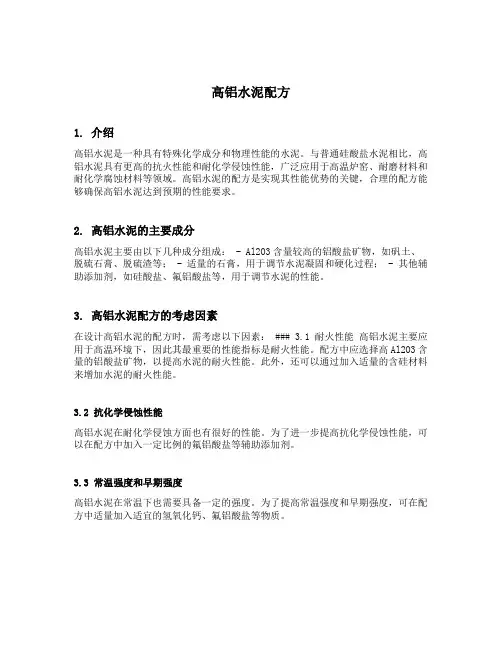

高铝水泥配方1. 介绍高铝水泥是一种具有特殊化学成分和物理性能的水泥。

与普通硅酸盐水泥相比，高铝水泥具有更高的抗火性能和耐化学侵蚀性能，广泛应用于高温炉窑、耐磨材料和耐化学腐蚀材料等领域。

高铝水泥的配方是实现其性能优势的关键，合理的配方能够确保高铝水泥达到预期的性能要求。

2. 高铝水泥的主要成分高铝水泥主要由以下几种成分组成： - Al2O3含量较高的铝酸盐矿物，如矾土、脱硫石膏、脱硫渣等； - 适量的石膏，用于调节水泥凝固和硬化过程； - 其他辅助添加剂，如硅酸盐、氟铝酸盐等，用于调节水泥的性能。

3. 高铝水泥配方的考虑因素在设计高铝水泥的配方时，需考虑以下因素： ### 3.1 耐火性能高铝水泥主要应用于高温环境下，因此其最重要的性能指标是耐火性能。

配方中应选择高Al2O3含量的铝酸盐矿物，以提高水泥的耐火性能。

此外，还可以通过加入适量的含硅材料来增加水泥的耐火性能。

3.2 抗化学侵蚀性能高铝水泥在耐化学侵蚀方面也有很好的性能。

为了进一步提高抗化学侵蚀性能，可以在配方中加入一定比例的氟铝酸盐等辅助添加剂。

3.3 常温强度和早期强度高铝水泥在常温下也需要具备一定的强度。

为了提高常温强度和早期强度，可在配方中适量加入适宜的氢氧化钙、氟铝酸盐等物质。

3.4 施工性能高铝水泥的施工性能也是考虑的重要因素。

为了保证水泥的可流动性和易脱模性，可以添加一定比例的减水剂和粉磨剂。

4. 高铝水泥的配方示例根据以上因素，以下是一种高铝水泥的配方示例： ### 4.1 基础配方 - 矾土：75% - 脱硫石膏：5% - 脱硫渣：10% - 硅酸盐：5% - 氟铝酸盐：5%4.2 辅助配方•氢氧化钙：适量•粉磨剂：适量•减水剂：适量5. 高铝水泥的应用领域高铝水泥由于其优异的性能，在以下领域得到广泛应用： - 电磁熔铸用耐火材料- 耐火水泥、耐磨材料的制备 - 高温炉窑的耐火砌筑 - 锅炉脱硫、脱硝装置等耐化学侵蚀设备6. 总结高铝水泥配方的设计是确保高铝水泥性能优越的关键。

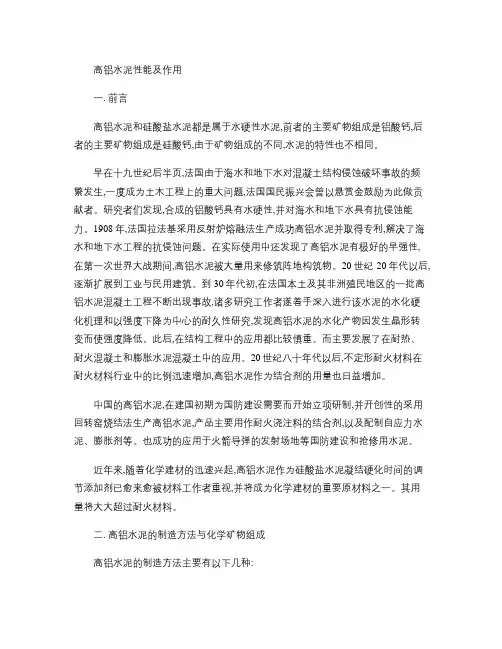

高铝水泥性能及作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥，前者的主要矿物组成是铝酸钙，后者的主要矿物组成是硅酸钙，由于矿物组成的不同，水泥的特性也不相同。

早在十九世纪后半页，法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生，一度成为土木工程上的重大问题，法国国民振兴会曾以悬赏金鼓励为此做贡献者。

研究者们发现，合成的铝酸钙具有水硬性，并对海水和地下水具有抗侵蚀能力。

1908年，法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利，解决了海水和地下水工程的抗侵蚀问题。

在实际使用中还发现了高铝水泥有极好的早强性，在第一次世界大战期间，高铝水泥被大量用来修筑阵地构筑物。

20世纪20年代以后，逐渐扩展到工业与民用建筑。

到30年代初，在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故，诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究，发现高铝水泥的水化产物因发生晶形转变而使强度降低。

此后，在结构工程中的应用都比较慎重。

而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。

20世纪八十年代以后，不定形耐火材料在耐火材料行业中的比例迅速增加，高铝水泥作为结合剂的用量也日益增加。

中国的高铝水泥，在建国初期为国防建设需要而开始立项研制，并开创性的采用回转窑烧结法生产高铝水泥，产品主要用作耐火浇注料的结合剂，以及配制自应力水泥、膨胀剂等。

也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。

近年来，随着化学建材的迅速兴起，高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视，并将成为化学建材的重要原材料之一。

其用量将大大超过耐火材料。

二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种：2.1 回转窑烧结法由于中国的矾土含铁量较低，因此具有较宽的烧结温度范围，比较适合用回转窑烧结法生产。

回转窑烧结法采用烟煤作燃料，具有生产成本低、生产效率高、质量容易稳定的特点，在中国被广泛采用。

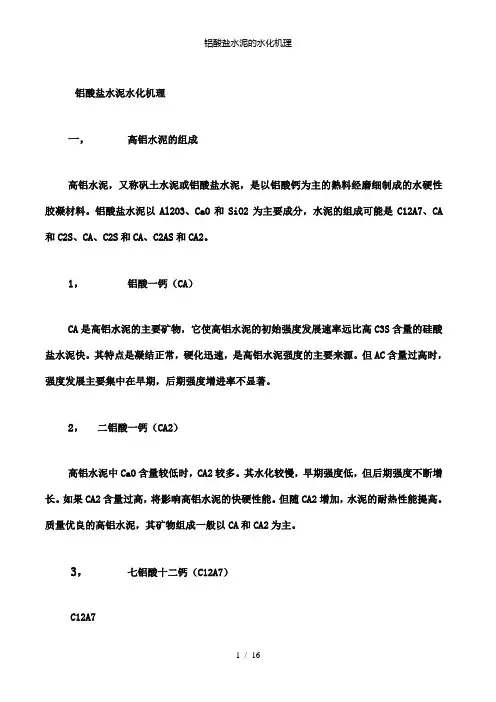

铝酸盐水泥水化机理一，高铝水泥的组成高铝水泥，又称矾土水泥或铝酸盐水泥，是以铝酸钙为主的熟料经磨细制成的水硬性胶凝材料。

铝酸盐水泥以Al2O3、CaO和SiO2为主要成分，水泥的组成可能是C12A7、CA 和C2S、CA、C2S和CA、C2AS和CA2。

1，铝酸一钙（CA）CA是高铝水泥的主要矿物，它使高铝水泥的初始强度发展速率远比高C3S含量的硅酸盐水泥快。

其特点是凝结正常，硬化迅速，是高铝水泥强度的主要来源。

但AC含量过高时，强度发展主要集中在早期，后期强度增进率不显著。

2，二铝酸一钙（CA2）高铝水泥中CaO含量较低时，CA2较多。

其水化较慢，早期强度低，但后期强度不断增长。

如果CA2含量过高，将影响高铝水泥的快硬性能。

但随CA2增加，水泥的耐热性能提高。

质量优良的高铝水泥，其矿物组成一般以CA和CA2为主。

3，七铝酸十二钙（C12A7）C12A7晶体中铝和钙的配位极不规则，其结构中存在大量空腔，水极易进入。

因此，C12A7水化、凝结极快，但强度不及CA高。

当水泥中C12A7较多时，水泥出现快凝，甚至强度倒缩，耐热性下降。

4，钙铝黄长石（C2AS）C2AS也称吕方柱石，因为此晶格中离子配位对称性很高，故水化活性极低。

5，六铝酸一钙（CA6）CA6是低钙铝酸盐水泥中常见的一种矿物，为惰性矿物，无水硬性。

但CA6能提高水泥的耐热性。

高铝水泥熟料的主要化学成分为CaO、Al2O3、SiO2、Fe2O3，还有少量的MgO、TiO2等。

下列为各国生产高铝水泥成分组成。

二，高铝酸水泥中另外的成分及作用1，氧化铝氧化铝过低，熟料中易出现C12A7，使水泥快凝，强度下降；氧化铝过高，CA2过多，亦使水泥早期强度降低。

2，氧化钙氧化钙含量过高，熟料中易出现C12A7，使水泥快凝；氧化钙过低，大量形成CA2，使水泥早期强度降低。

3，二氧化硅适量二氧化硅（4%~5%）能促进生料更均匀地烧结，加速熟料形成。

但二氧化硅增加，C2AS含量相应增加，水泥的早期性能降低。

高铝水泥是一种特殊类型的水泥，其主要成分是铝酸盐矿物。

它具有耐火、耐腐蚀和高温稳定性较好的特性，适用于以下几个方面：
1. 耐火材料制造：由于高铝水泥具有出色的耐火性能，在耐火材料的制造中得到广泛应用。

它常被用于高温加热设备、冶金工业炉窑、玻璃窑等耐火材料的制造。

2. 高温环境工程：高铝水泥也适用于承受高温环境、热冲击和热膨胀的工程项目，如火炉炉底、烟囱、热处理设备等。

3. 化学工业：由于高铝水泥对于酸、碱和盐的抗侵蚀性较好，所以它常被用于化学工业装置、储罐、烟囱、烟气净化设备等的建造。

4. 磨料和磨具：高铝水泥可以用于制造磨料和磨具，如砂轮、磨具、切割盘等，用于金属加工、石材加工等行业。

需要注意的是，高铝水泥具有较高的硬化速度，因此在使用时要进行适当的施工控制和注意保护。

另外，虽然高铝水泥具有很高的耐火性能，但并不适用于结构性的建筑物，因为它的强度和耐久性相对较低。

因此，在使用高铝水泥时，需
要根据具体的应用要求和建筑设计合理选择。

耐高温水泥的概念,顾名思义,就是可以耐高温的水泥.它的种类很多:高铝水泥铝酸盐系列耐高温水泥N型超早强铝酸盐水泥纯铝酸钙水泥磷酸盐系列耐高温胶凝材料特点：耐高温，耐腐蚀组成：主要为铝酸盐系列，另外还有磷酸盐系列用途：窑炉内衬（电力、石化、冶金、建材）一、高铝水泥凡以铝酸钙为主，氧化铝含量约50%的熟料，磨制的水硬性胶凝材料，称为高铝水泥。

1、定义：高铝水泥（以前称矾土水泥）是以铝矾土和石灰为原料，按一定比例配制，经煅烧、磨细所制得的一种以铝酸盐为主要矿物成分的水硬性胶凝材料，又称铝酸盐水泥。

2、品质指标（1）.标号高铝水泥的标号系按本标准规定的强度检验方法测得的3天抗压强度表示，分为425、525、625和725四个标号。

(根据GB201-2000要求，高铝水泥标准修订为铝酸盐水泥标准，铝酸盐水泥以铝含量为划分标准，其中CA50系列取消原标号，设立了按照3天强度细分的如A600,A700,A900 等品种）（2）细度0．088毫米方孔筛筛余不得超过10%注：水泥细度允许用比表面积来代替，按GB 207-63《水泥比表面积测定方法》测定不得小于2400厘米2/克，如有争议，以筛析法为准。

（3）凝结时间初凝不得早于40分钟，终凝不得迟于10小时。

（4）强度各龄期强度不得低于下表数值。

━━━━━━━━┯━━━━━━━━━━━━━┯━━━━━━━━━━━━━━| 水泥标号| 抗压强度，公斤/厘米2 │抗压强度，公斤/厘米2├─────- ┬──────┼──────┬───────│1天│ 3 天│ 1 天│ 3 天 |────────┼──────┼──────┼──────┼───────425 │ 360 │ 425 │40 │ 45────────┼──────┼──────┼──────┼───────525 │ 460 │ 525 │50 | 55────────┼──────┼──────┼──────┼───────625 │560 │625 │60 │ 65────────┼──────┼──────┼──────┼───────725 │660 │725 │70 │75────────┼──────┼──────┼──────┼───────28天的强度应予测定，其实侧值不得低于同标号的3天指标。

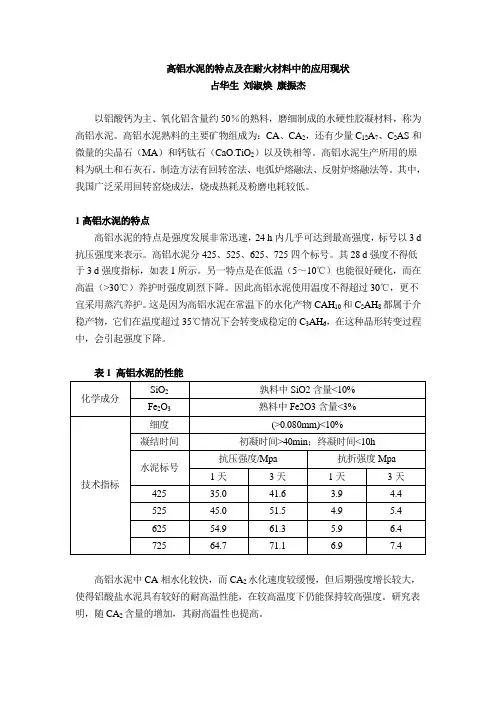

高铝水泥的特点及在耐火材料中的应用现状占华生刘淑焕康振杰以铝酸钙为主、氧化铝含量约50％的熟料，磨细制成的水硬性胶凝材料，称为高铝水泥。

高铝水泥熟料的主要矿物组成为：CA、CA2，还有少量C12A7、C2AS和微量的尖晶石（MA）和钙钛石（CaO.TiO2）以及铁相等。

高铝水泥生产所用的原料为矾土和石灰石。

制造方法有回转窑法、电弧炉熔融法、反射炉熔融法等。

其中，我国广泛采用回转窑烧成法，烧成热耗及粉磨电耗较低。

1高铝水泥的特点高铝水泥的特点是强度发展非常迅速，24 h内几乎可达到最高强度，标号以3 d 抗压强度来表示。

高铝水泥分425、525、625、725四个标号。

其28 d强度不得低于3 d强度指标，如表1所示。

另一特点是在低温（5～10℃）也能很好硬化，而在高温（>30℃）养护时强度剧烈下降。

因此高铝水泥使用温度不得超过30℃，更不宜采用蒸汽养护。

这是因为高铝水泥在常温下的水化产物CAH10和C2AH8都属于介稳产物，它们在温度超过35℃情况下会转变成稳定的C3AH6，在这种晶形转变过程中，会引起强度下降。

表1 高铝水泥的性能高铝水泥中CA相水化较快，而CA2水化速度较缓慢，但后期强度增长较大，使得铝酸盐水泥具有较好的耐高温性能，在较高温度下仍能保持较高强度。

研究表明，随CA2含量的增加，其耐高温性也提高。

另外，高铝水泥虽然有统一标号，但受生产厂家产品质量控制水平不均、原材料来源不一以及生产工艺的差异等原因，导致了同一标号水泥在细度、物相组成、化学成分等方面存在一定的差异。

以625高铝水泥为例，表格2为三种高铝水泥产品的技术指标。

从矿物相分析结果可以看出，产品A中CA相含量较多，使得该产品在使用过程中，初凝时间较短，流动值衰减较快，早期强度偏高。

表2 高铝水泥产品相关信息注：“+”表示物相存在，其含量顺序为：“+++++”>“+++”>“++”>“+”2 在耐火材料中的应用现状由于高铝水泥中铝酸一钙(CA)矿物水化速度快，凝结正常，具有快硬、早强的特点。

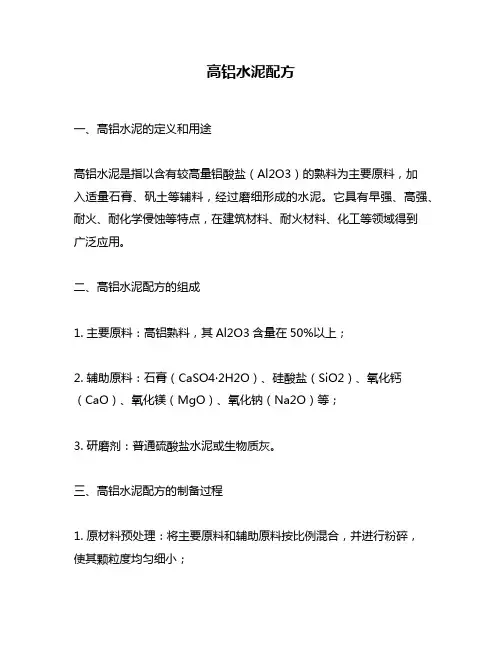

高铝水泥配方一、高铝水泥的定义和用途高铝水泥是指以含有较高量铝酸盐（Al2O3）的熟料为主要原料，加入适量石膏、矾土等辅料，经过磨细形成的水泥。

它具有早强、高强、耐火、耐化学侵蚀等特点，在建筑材料、耐火材料、化工等领域得到广泛应用。

二、高铝水泥配方的组成1. 主要原料：高铝熟料，其Al2O3含量在50%以上；2. 辅助原料：石膏（CaSO4·2H2O）、硅酸盐（SiO2）、氧化钙（CaO）、氧化镁（MgO）、氧化钠（Na2O）等；3. 研磨剂：普通硫酸盐水泥或生物质灰。

三、高铝水泥配方的制备过程1. 原材料预处理：将主要原料和辅助原料按比例混合，并进行粉碎，使其颗粒度均匀细小；2. 烧制熟料：将混合好的原材料送入回转窑中进行烧结，使其熔融成为高铝熟料；3. 磨细：将高铝熟料和适量的辅助原料送入水泥磨中进行混合和磨细，形成高铝水泥。

四、高铝水泥配方的优化1. 适量添加氧化钙、氧化镁等物质，可以提高高铝水泥的早期强度和耐火性能；2. 适量添加硅酸盐、氯化钠等物质，可以提高高铝水泥的耐化学侵蚀性能；3. 采用生物质灰作为研磨剂，可以降低生产成本，并且对环境友好。

五、高铝水泥配方的应用领域1. 建筑材料：用于制造预制构件、抹灰、地面硬化剂等；2. 耐火材料：用于制造耐火砖、耐火浇注料等；3. 化工领域：用于制造耐酸碱反应容器、管道等。

六、高铝水泥配方的注意事项1. 在生产过程中要控制好原材料的比例和烧制温度，以保证高铝水泥的质量；2. 在使用过程中要注意安全，避免高铝水泥粉尘对人体的危害；3. 高铝水泥配方的优化需要根据具体应用领域和需求进行调整。

七、结语高铝水泥作为一种重要的建筑材料和耐火材料，其配方的优化和制备工艺的改进对于提高产品质量、降低生产成本、拓展应用领域都具有重要意义。

因此，在生产和使用过程中需要注意相关事项，以保证高铝水泥能够发挥出最佳效果。

耐火砼高铝水泥配比标准一、耐火砼高铝水泥配比标准概述嗨，小伙伴们！今天咱们来唠唠耐火砼高铝水泥的配比标准。

这耐火砼高铝水泥啊，在好多地方都特别重要呢。

你想啊，要是配比不对，那在那些需要耐火的地方可就出大问题啦。

一般来说呢，这高铝水泥在耐火砼里的比例那可是有讲究的。

高铝水泥的铝含量比较高，这就决定了它的耐火性能。

通常在耐火砼里，高铝水泥的含量大概在10% - 30%左右。

这可不是我随便说的哦，这是根据很多实际的使用情况和试验得出来的。

二、影响配比的因素1. 使用环境要是这个耐火砼是用在那种超级高温的窑炉里，那高铝水泥的比例可能就得往高了调，差不多得接近30%。

因为窑炉里的温度实在是太高了，需要更多高铝水泥来保证耐火性能。

但要是用在那种温度稍微低一点的地方，像一些工业厂房的隔热部分，高铝水泥的比例可能10% - 15%就够了。

2. 其他原料的搭配耐火砼里除了高铝水泥，还有其他的原料呢。

比如说骨料，这骨料的种类和大小也会影响高铝水泥的配比。

如果骨料的颗粒比较大，那高铝水泥可能就需要多一点，这样才能把这些骨料很好地粘结在一起。

要是骨料比较细，高铝水泥的量就可以稍微少一点。

而且不同的骨料，像石英砂和刚玉砂，它们和高铝水泥的搭配比例也不一样。

三、具体的配比实例我给大家举几个例子哈。

比如说有一种用于小型熔炉的耐火砼，它的高铝水泥配比是这样的。

高铝水泥占15%，石英砂骨料占60%，还有一些添加剂占25%。

这个配比能在熔炉温度大概1200 - 1300℃的时候，保证耐火砼有较好的性能。

再比如那种用于大型高温窑炉的耐火砼，高铝水泥就要占到25%，刚玉砂骨料占55%，剩下的20%是一些特殊的添加剂。

这样的配比能在窑炉温度达到1500 - 1600℃的时候，依然保持良好的耐火性。

四、配比的重要性这耐火砼高铝水泥的配比可太重要啦。

如果配比不合适，首先就是耐火性能达不到要求。

就像我前面说的窑炉，如果耐火砼不耐火了，那窑炉可能就会损坏，这可都是钱啊。

高铝水泥耐火浇注料是指一种快硬、高强、耐热及耐腐蚀的胶凝材料，主要特性有早期强度高、附高温和耐腐蚀。

今天就由高铝水泥耐火浇注料生产厂家为大家详细介绍下目前它的相关知识，帮助大家有全面的了解。

耐火浇注料制成的高铝水泥可以用于工期紧急的工程，如压防、道路和特殊抢修工程等，也可用于冬季施工的工程。

凡以铝酸钙为主，氧化铝含量约50%的熟料，磨制的水硬性胶凝材料，称为高铝水泥。

又称耐火水泥，专业名称为：铝酸盐水泥。

以下是它的验收规则：1．编号及取样水泥出厂前按同标号进行编号和取样。

每一个编号为一个取样单位。

一个编号不得超过100吨。

日产量小于100吨的水泥厂，应以不超过日产量为一个编号取样应有代表性。

可连续取，也可从20个以上不同部位取等量样品，总量至少15公斤。

注：水泥在编号取样后，超过15天出厂时须重新取样，并以此样品为准。

2．检验及留样每一编号取得的水泥样品应充分混匀，分为两等份。

一份由水泥厂按本标准第三章规定的方法进行检验；另一份密封保管二个月，以备有疑问时提交国家指定的检验机关进行复验或仲裁。

3．出厂水泥出厂水泥的品质必须符合本标准第二章各项指标的规定。

4．检验报告水泥厂应在水泥发出之日起6天内，寄发水泥品质检验报告。

报告中应包括本标准第二章所列各项检验结果，并应附有该水泥的品质标准和出厂日期。

如用户要求，应补报28天强度结果和氧化铝、氧化钙的测定结果。

芜湖市铭诚炉业设备有限公司专业从事工业炉窑及其附件生产型企业,目前已经形成二十个系列近百种工业炉窑配套产品，其中多项产品通过了省（部）级或市级鉴定，并获得了省（部）、市级科技进步奖、国家级新产品、全国优秀节能产品等荣誉称号。

公司主要产品有各种工业炉窑及其附件的设计、生产、安装、调试等；烟气炉；高炉煤气立卧式空煤气双预热炉；耐火预制块等等。

公司主要产品有:1、各种工业炉窑及其附件的设计、生产、安装、调试等；2、烟气炉；3、高炉煤气立卧式空煤气双预热炉；4、耐火预制块；5、烧结用各种燃气点火炉成套设备；6、系列煤气平焰烧嘴；7、烧结用系列幕帘式烧嘴；8、系列煤气亚高速烧嘴；9、常温、高温系列空气蝶阀；10、系列煤气低压涡流烧嘴；11、双偏心金属密封系列蝶阀；12、系列燃油烧嘴；13、空、煤气换热器；14、系列环缝涡流烧嘴；15、燃油气二用系列烧嘴。

高铝水泥助磨剂
高铝水泥助磨剂是一种高性能水泥助磨剂，能够提高水泥磨粉系统的生产效率、降低能耗、改善水泥品质并延长设备使用寿命。

它是由高铝水泥、硅酸盐水泥、硅灰石、高岭土等材料研磨而成，广泛应用于水泥生产行业。

高铝水泥助磨剂的主要作用之一是提高水泥粉磨效率。

水泥生产过程中，磨粉是耗能最大的工序，一般占到生产总能耗的70%以上。

高铝水泥助磨剂添加到水泥磨中，可以快速提高磨机的生产率，并降低磨机的能耗。

同时，由于高铝水泥助磨剂可以减少水泥颗粒之间的相互作用力，加速水泥颗粒之间的滑动，从而有效减少了摩擦、磨损等问题，进一步延长了设备使用寿命。

另外，高铝水泥助磨剂还可以改善水泥品质，提高水泥产品的品质。

由于添加助磨剂后，水泥在磨机中的分散性和流动性得到了提高，有利于减少水泥颗粒的团聚，优化粒度分布，提高水泥产品的强度、流动性和硬化时间等品质指标。

高铝水泥助磨剂的应用范围很广，不仅可以应用于普通 Portland 水泥磨中，也可以用于高炉矿水泥、矿山水泥、复合水泥以及其它特种水泥等领域。

同时，由于其技术特点和经济效益的显著优势，已经逐渐
替代了一些传统的水泥助磨剂，成为水泥磨粉行业中的主流产品。

综上所述，高铝水泥助磨剂是一种高性能的水泥助磨剂，具有提高生产效率、降低能耗、改善水泥品质和延长设备使用寿命等显著优势，是水泥生产行业中不可或缺的重要材料之一。

在未来的发展中，希望高铝水泥助磨剂能够不断创新和完善，更好地满足水泥生产企业不断提高生产效率和水泥品质的需求。

高铝水泥理化指标1.引言1.1 概述高铝水泥是一种特殊的水泥，其主要特点是含有较高的氧化铝和氧化铁含量。

相比于普通水泥，高铝水泥具有更高的抗腐蚀性、抗火性和耐高温性能，因此被广泛应用于特殊领域，如耐火材料、高温反应炉以及一些特殊工程中。

高铝水泥的理化指标是评判其性能和质量的重要标准。

一般包括物理性能指标和化学成分指标两个方面。

在物理性能方面，高铝水泥的标准要求包括细度、比表面积、凝结时间、初凝和终凝时间、硬度、抗压强度等指标。

这些指标可以辅助判断高铝水泥在施工、养护和使用过程中的性能表现，以及耐久性和可靠性。

在化学成分方面，主要指高铝水泥中氧化铝和氧化铁的含量要求。

因为高铝水泥的性能主要取决于其中氧化铝和氧化铁的比例。

一般来说，氧化铝含量越高，高铝水泥的耐火性和耐磨性越好。

而氧化铁则对高铝水泥的强度和颜色有着重要影响。

通过研究和测试这些理化指标，我们可以更好地了解高铝水泥的性能优劣和适用范围，为其在工程中的应用提供科学可靠的依据。

同时，也可以为高铝水泥的生产制造提供技术参考和质量控制。

1.2 文章结构文章结构：本文主要以高铝水泥的理化指标为研究对象，分为引言、正文和结论三个部分。

1. 引言在引言部分，首先将对高铝水泥进行概述，介绍其基本特性和应用领域。

然后，明确文章的结构和目的，为读者提供一个整体的框架。

2. 正文正文部分将详细讨论高铝水泥的一些重要的理化指标。

其中，2.1 理化指标1一节将对一项具体的指标进行介绍，包括其定义、测试方法和国家标准等内容。

同时，还将分析该指标的重要性和作用，以及其在高铝水泥中的应用和影响因素。

2.2 理化指标2一节将按照相同的方式对另一项指标展开讨论，即对其进行定义、测试方法和国家标准等的介绍，并分析其在高铝水泥中的意义和应用。

3. 结论结论部分将对整篇文章进行总结，概括研究的主要内容和重要发现。

在3.1 总结一节中，将回顾高铝水泥理化指标的研究，强调其重要性和研究的意义。

炉窑专用铝酸盐水泥的应用性能及分析
概念：
铝酸盐水泥是以铝矾土和石灰为原料，按一定比例配制，经煅烧、磨细所制得的一种以铝酸盐为主要矿物成分的水硬性胶凝材料，又称耐火水泥、高铝水泥。

铝酸盐水泥的主要矿物成为铝酸一钙（CaO•Al2O3，简写CA）及其他的铝酸盐，以及少量的硅酸二钙（2CaO•SiO2）等。

特点：
铝酸盐水泥凝结硬化速度快。

1d强度可达最高强度的80%以上，主要用于工期紧急的工程，如国防、道路和特殊抢修工程等。

铝酸盐水泥水化热大，且放热量集中。

1d内放出的水化热为总量的70%～80%，使混凝土内部温度上升较高，即使在－10℃下施工，铝酸盐水泥也能很快凝结硬化，可用于冬季施工的工程。

铝酸盐水泥在普通硬化条件下，由于水泥石中不含铝酸三钙和氢氧化钙，且密实度较大，因此具有很强的抗硫酸盐腐蚀作用。

铝酸盐水泥具有较高的耐热性。

如采用耐火粗细骨料（如铬铁矿等）可制成使用温度达1300～1400℃的耐热混凝土。

但铝酸盐水泥的长期强度及其他性能有降低的趋势，长期强度约降低40%～50%左右，因此铝酸盐水泥不宜用于长期承重的结构及处在高温高湿环境的工程中，它只适用于紧急军事工程（筑路、桥）、抢修工程（堵漏等）、临时性工程，以及配制耐热混凝土等。

执行标准：GB201-2000《铝酸盐水泥》
水泥类型：CA-50-5型、6型、7型、8型
化学成份（%）：
细度：比表面积不小于300m2/kg或0.045mm筛余不大于20%，由供需双方商订，在无约定的情
况下发生争议时以比表面积为准。

凝结时间：初凝时间不得早于30min，终凝时间不得迟于6h。

强度：各龄期强度值不得低于下表数值。

2023年高铝水泥行业市场环境分析高铝水泥是一种特殊水泥，其主要成分为铝酸盐。

相比于普通水泥，高铝水泥具有更高的耐火性、耐酸碱性和抗氧化性。

因此，高铝水泥被广泛应用于各种高温、腐蚀、化学反应和抗氧化等场合，如耐火砖、隔热材料、化工装备等。

市场规模和增长潜力随着技术进步和产业结构调整，高铝水泥市场发展迅速。

当前，全球高铝水泥市场规模在数十亿美元以上，预计未来几年复合增长率将达到5%左右。

据预测，到2025年，全球高铝水泥市场规模将达到120亿美元。

行业竞争状况高铝水泥市场呈现出竞争激烈、技术含量高、产业链条长的特点。

世界上主要的高铝水泥生产企业有印度LafargeHolcim、德国Almatis、日本Shinagawa Refractories等。

国内高铝水泥生产企业数量较少，主要有中材高科、安徽高科、华仪电气等。

行业发展趋势未来高铝水泥市场主要发展趋势如下：1. 技术创新。

随着应用领域的扩大和需求的增加，高铝水泥的性能要求也日益提高。

行业将推动技术创新，生产更高品质的高铝水泥。

2. 应用范围的扩展。

高铝水泥产品的应用领域主要集中在耐火材料、建筑装修等领域，但随着需求的增加，高铝水泥的应用范围将不断扩大，如高速公路、桥梁、隧道等建设中的应用。

3. 产业链协同。

高铝水泥产业链条较长，包括矿山开采、原材料制备、产品生产和销售等环节。

未来，相关行业需要强化协同与协作，优化整个产业链条，降低成本，提高效益。

4. 节能环保。

生产高铝水泥需要消耗较大的能源，同时对环境造成一定的污染。

未来，高铝水泥行业需要更加注重节能环保，采用清洁生产技术，推进低碳发展。

综上所述，高铝水泥市场具有较大的发展空间和潜力，未来行业将持续发展壮大。

同时，行业需要注重技术创新、应用领域拓展、产业链协同和节能环保等方面的发展。

高铝水泥性能及作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥，前者的主要矿物组成是铝酸钙，后者的主要矿物组成是硅酸钙，由于矿物组成的不同，水泥的特性也不相同。

早在十九世纪后半页，法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生，一度成为土木工程上的重大问题，法国国民振兴会曾以悬赏金鼓励为此做贡献者。

研究者们发现，合成的铝酸钙具有水硬性，并对海水和地下水具有抗侵蚀能力。

1908年，法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利，解决了海水和地下水工程的抗侵蚀问题。

在实际使用中还发现了高铝水泥有极好的早强性，在第一次世界大战期间，高铝水泥被大量用来修筑阵地构筑物。

20世纪20年代以后，逐渐扩展到工业与民用建筑。

到30年代初，在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故，诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究，发现高铝水泥的水化产物因发生晶形转变而使强度降低。

此后，在结构工程中的应用都比较慎重。

而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。

20世纪八十年代以后，不定形耐火材料在耐火材料行业中的比例迅速增加，高铝水泥作为结合剂的用量也日益增加。

中国的高铝水泥，在建国初期为国防建设需要而开始立项研制，并开创性的采用回转窑烧结法生产高铝水泥，产品主要用作耐火浇注料的结合剂，以及配制自应力水泥、膨胀剂等。

也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。

近年来，随着化学建材的迅速兴起，高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视，并将成为化学建材的重要原材料之一。

其用量将大大超过耐火材料。

二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种：2.1 回转窑烧结法由于中国的矾土含铁量较低，因此具有较宽的烧结温度范围，比较适合用回转窑烧结法生产。

回转窑烧结法采用烟煤作燃料，具有生产成本低、生产效率高、质量容易稳定的特点，在中国被广泛采用。

铝酸盐水泥水化机理一，高铝水泥的组成高铝水泥，又称矾土水泥或铝酸盐水泥，是以铝酸钙为主的熟料经磨细制成的水硬性胶凝材料。

铝酸盐水泥以Al2O3、CaO和SiO2为主要成分，水泥的组成可能是C12A7、CA和C2S、CA、C2S和CA、C2AS和CA2。

1，铝酸一钙（CA）CA是高铝水泥的主要矿物，它使高铝水泥的初始强度发展速率远比高C3S含量的硅酸盐水泥快。

其特点是凝结正常，硬化迅速，是高铝水泥强度的主要来源。

但AC含量过高时，强度发展主要集中在早期，后期强度增进率不显著。

2，二铝酸一钙（CA2）高铝水泥中CaO含量较低时，CA2较多。

其水化较慢，早期强度低，但后期强度不断增长。

如果CA2含量过高，将影响高铝水泥的快硬性能。

但随CA2增加，水泥的耐热性能提高。

质量优良的高铝水泥，其矿物组成一般以CA和CA2为主。

3，七铝酸十二钙（C12A7）C12A7晶体中铝和钙的配位极不规则，其结构中存在大量空腔，水极易进入。

因此，C12A7水化、凝结极快，但强度不及CA高。

当水泥中C12A7较多时，水泥出现快凝，甚至强度倒缩，耐热性下降。

4，钙铝黄长石（C2AS）C2AS也称吕方柱石，因为此晶格中离子配位对称性很高，故水化活性极低。

5，六铝酸一钙（CA6）CA6是低钙铝酸盐水泥中常见的一种矿物，为惰性矿物，无水硬性。

但CA6能提高水泥的耐热性。

高铝水泥熟料的主要化学成分为CaO、Al2O3、SiO2、Fe2O3，还有少量的MgO、TiO2等。

下列为各国生产高铝水泥成分组成。

二，高铝酸水泥中另外的成分及作用1，氧化铝氧化铝过低，熟料中易出现C12A7，使水泥快凝，强度下降；氧化铝过高，CA2过多，亦使水泥早期强度降低。

2，氧化钙氧化钙含量过高，熟料中易出现C12A7，使水泥快凝；氧化钙过低，大量形成CA2，使水泥早期强度降低。

3，二氧化硅适量二氧化硅（4%~5%）能促进生料更均匀地烧结，加速熟料形成。

但二氧化硅增加，C2AS含量相应增加，水泥的早期性能降低。
