下载文档原格式
浅析硅酸盐水泥和铝酸盐水泥的差别铝酸盐水泥究摘要：对硅酸盐水泥和铝酸盐水泥的组成、性能指标和水化机理进行了分析，对比二者性能差异对其应用范围进行了区别，对于正确、科学使用这两种水泥，满足工程需要具有重要意义。
关键词：硅酸盐水泥，铝酸盐水泥，性能，水化机理，应用Abstract: to Portland cement and aluminum acid salt of composition, cement performance index and hydration mechanism are analyzed, and the comparison of the differences between performance application scope the distinction is made for correctly, the scientific use of these two kinds of cement, meet the needs of the project is of great significance.Keywords: Portland cement, aluminium acid salt cement, performance, hydration mechanism, application1前言水泥是加水能搅拌和成塑性浆体，可胶结砂石等材料，并能在空气和水中硬化的粉状水硬性胶凝材料，是基建工程的主要原材料之一，具有原材料广泛、防火、适应性强和应用方便等优点，广泛应用于工农业、国防、交通、城市建设等工程，在代钢代木等方面具有技术经济上的优越性，对保证国家建设和提高人民生活水平具有重要意义。
水泥种类繁多，根据国家标准的命名原则，按其主要水硬性矿物名称可分为硅酸盐系、铝酸盐系、硫铝酸盐系等系列品种，也可按其用途和性能分为通用水泥、专用水泥以及特性水泥三大类，不同的水泥具有其特有的用途。
低碱度硫铝酸盐水泥的混凝土砂浆粘结性能研究混凝土砂浆是建筑领域中常用的材料，它的粘结性能对于结构的强度和耐久性起着关键作用。
低碱度硫铝酸盐水泥是一种新型水泥材料，其特殊的化学成分使得它在混凝土砂浆中具有独特的粘结性能。
本文旨在探讨低碱度硫铝酸盐水泥在混凝土砂浆中的应用以及其对粘结性能的影响。
首先，我们需要了解低碱度硫铝酸盐水泥的特性。
低碱度硫铝酸盐水泥是一种具有低碱度的水泥材料，其主要成分包括硫酸铝、硅酸盐和水合硫酸铝。
相较于传统的硫铝酸盐水泥，低碱度硫铝酸盐水泥在碱度方面具有明显的优势，可以减少混凝土砂浆中碱聚集反应的风险。
其次，我们需要考察低碱度硫铝酸盐水泥对混凝土砂浆的粘结性能的影响。
砂浆的粘结性能包括强度、粘结力、抗渗透性等指标。
研究表明，使用低碱度硫铝酸盐水泥可以显著提高混凝土砂浆的强度。
这是由于低碱度硫铝酸盐水泥中的硫酸铝和硅酸盐反应生成的水合产物具有较好的胶凝性能，有利于填充砂浆中的孔隙并增强砂浆的致密性。
此外，低碱度硫铝酸盐水泥还可以提高混凝土砂浆的粘结力。
粘结力是指材料之间的粘结强度，对于混凝土结构的抗裂性能至关重要。
研究发现，低碱度硫铝酸盐水泥中的水合硫酸铝能够与砂浆中的水分发生反应，形成独特的胶凝物质，从而有效提高混凝土砂浆的粘结力。
抗渗透性是混凝土结构的另一个重要性能指标，对于保证结构的耐久性具有重要意义。
研究表明，使用低碱度硫铝酸盐水泥可以明显改善混凝土砂浆的抗渗透性。
这是因为低碱度硫铝酸盐水泥中的水合硫酸铝能够填充混凝土砂浆中的微观孔隙，并与砂浆中的颗粒形成致密的胶凝物质，从而提高砂浆的防水能力。
然而，值得注意的是，低碱度硫铝酸盐水泥的应用还存在一些挑战和限制。
首先，低碱度硫铝酸盐水泥具有较高的价格，限制了其在工程实践中的推广应用。
其次，由于其特殊的化学成分，低碱度硫铝酸盐水泥在生产和使用过程中需要严格控制工艺和条件，以确保正常的胶凝反应和粘结性能。
总而言之，低碱度硫铝酸盐水泥在混凝土砂浆中具有独特的粘结性能，能够提高砂浆的强度、粘结力和抗渗透性。
第二节掺混合材的硅酸盐水泥一．水泥用混合材料定义：在生产硅酸盐水泥的过程中，为了改善水泥的性质，调节水泥强度而加入水泥中的人工或天然矿物材料，称为水泥混合材料。
火山灰活性：混合材料磨成细粉并与石灰或石膏混合均匀，用水拌和后，在常温下可生成具有水硬性的水化物，这称为混合材料的火山灰活性。
1．分类（1）非活性混合材料也称为惰性混合材，主要起填充作用，可调节水泥强度，降低水化热及增加水泥产量等。
主要有磨细石英砂、石灰石、粘土、缓冷矿渣等。
（2）活性混合材料主要化学成分为活性二氧化硅、活性氧化铝。
本身与水不起化学反应，但在有激发剂（硫酸盐或碱性）的情况下，能发生水化反应，生成具有水硬性的水化硅酸钙和水化铝酸钙。
主要品种有：粒化高炉矿渣、火山灰质、粉煤灰等。
A粒化高炉矿渣炼铁时为使铁矿石易熔加入石灰石作溶剂，高温下氧化钙与铁矿石中的黏土矿物生成硅酸盐与铝酸盐矿物，浮于铁水表面，排出用水急冷成为颗粒状、质地疏松、多孔的粒化高炉矿渣，又称水淬高炉矿渣。
其玻璃体含量达80％以上，其矿物成分为硅酸钙，与水泥熟料矿物成分相似，差别是钙含量低、硅含量高。
B火山喷发时形成的一系列矿物材料统称为火山灰质混合材料，包括浮石、火山渣（灰）、凝灰岩1等。
还有一些天然材料或工业废渣，由于其成分与火山灰材料相似，也称为火山灰质混合材料，如烧粘土2、粉煤灰、自燃煤矸石、硅藻土3(石)等。
按化学成分和活性来源将火山灰质混合材料分为三类：(1) 含水硅酸质材料：以SiO2为主要活性成分，含有结合水，如硅藻土、蛋白石4和硅质渣5等。
与石灰反应能力强，活性好，但需水量大、干缩大。
(2) 铝硅玻璃质材料：以SiO2和Al2O3为主要活性成分，如火山灰、凝灰岩、浮石和粉煤灰等。
活性大小与化学成分、冷却速度有关。
(3) 烧粘土质混合材料：以Al2O3为主要活性成分，如烧粘土、煤渣、自燃煤矸石等．1凝灰岩：火山喷出的渣、砾夹杂火山灰沉积后再经石化而成；2烧粘土：含Al2O3较高的黏土经600～800℃煅烧而成；3硅藻土：由硅藻类微生物在水中死后残骸沉积而成；4蛋白石：由硅藻石微粒经硅质胶结材料胶结而成；5硅质渣：粘土经提取氧化铝后的残渣；C粉煤灰是火力发电厂以煤粉作燃料，燃烧后收集起来的粒径为1～50μm的极细灰渣颗粒，呈玻璃态实心或空心球状，由于其主要活性成分为SiO2和Al2O3，所以也把粉煤灰划归为火山灰质混合材料。
新型磷铝酸盐水泥抗硫酸盐侵蚀性能近年来，随着工业化发展的提升，空气污染问题日趋严重，恶劣的环境条件也对建筑材料造成了更大的影响，尤其是硫酸盐的侵蚀，一直成为建筑材料面临的主要问题。
为了改善建筑物的侵蚀性能，研究人员着手开发新型磷铝酸盐水泥。
磷铝酸盐水泥，又称为石膏水泥，是一种精制后的水泥类材料，其主要成分由氧化铝、磷酸盐、硅酸盐及泥灰等组成，经过特别工艺精制而成。
该材料具有良好的抗硫酸盐侵蚀性能，可以有效抵抗硫酸盐的侵蚀，这是由于该材料不容易受到氧化剂的影响，所以可以起到良好的防护作用。
磷铝酸盐水泥的基本方法是浸渍法，利用硫酸盐对材料表面产生的腐蚀作用，让材料表面形成一层磷铝酸盐水泥膜。
采用浸渍法，水泥表面形成一层水泥膜，这层水泥膜可以抑制硫酸盐的侵蚀，从而提高建筑材料的抗硫酸盐性能。
此外，磷铝酸盐水泥还具有一些其他性能，它的导电性能比普通水泥要好，因此可以在建筑材料中用作电气绝缘材料，以抑制电磁噪声的产生；还可以制作出具有良好耐久性和抗腐蚀性的煤气管道；还可以制作出耐高温、耐腐蚀、耐湿性及耐热性等特殊功能性材料，用于制造汽车部件和消防器材等。
由于磷铝酸盐水泥的优异性能，它成为不断改善建筑材料性能的有效途径之一，已经广泛应用于建筑物的新建、改建和翻新工程中，尤其是大型建筑物的新建项目和改建项目，也可以用于其他工况下的建筑材料。
综上所述，磷铝酸盐水泥具有优异的抗硫酸盐侵蚀性能，在建筑材料中可以成为一个有效的、经济且安全的避免恶劣环境条件下建筑物被硫酸盐侵蚀的利器，也可以提供其他功能性材料，例如防止电磁噪声的产生等，是当前建筑材料领域不可多得的一款新型材料。
以上就是关于新型磷铝酸盐水泥抗硫酸盐侵蚀性能的概述，在未来的研究中，研究人员将继续努力改进这种新型材料的性能，为建筑行业提供更多的便利。
铝酸盐水泥的制备与性能研究铝酸盐水泥是一种特殊的水泥，它以高岭土和石灰石为主要原料，再加入适量的氟化铝和硅酸盐等助剂，经过高温煅烧和水洗处理后制成。
铝酸盐水泥在使用中具有很好的化学稳定性和耐久性，被广泛应用于高温、高压、酸碱等特殊环境下的建筑、化工、航空等领域。
铝酸盐水泥的制备制备铝酸盐水泥的主要原料是高岭土和石灰石，其中高岭土是铝酸盐水泥制备的关键原料。
高岭土主要由伊利石和蒙脱石等矿物组成，含有较高的Al2O3和SiO2，经过粉碎、筛分、干燥等处理后，再加入适量的氟化铝和硅酸盐等助剂，混合均匀后，放入旋转窑中进行固相反应。
反应终点温度一般在1300℃左右，反应产物经过水洗、过筛等处理后，制成铝酸盐水泥。
铝酸盐水泥的性能研究1. 物理性能铝酸盐水泥的物理性能包括密度、孔隙率、抗压强度等指标。
其中，密度一般在2.7-3.0g/cm3之间，比普通水泥略高；孔隙率一般低于25%，比普通水泥低；抗压强度一般在45-70MPa之间，比普通水泥高。
2. 化学稳定性铝酸盐水泥具有较好的化学稳定性，能够在酸碱、高温、高压等特殊环境下保持良好的性能。
经过研究发现，铝酸盐水泥在酸性环境下表现出较好的抗腐蚀性能；在高温环境下，其强度和稳定性能都得到了良好的保持和提升；在海水环境下，其耐久性也得到了良好的验证。
3. 施工性能铝酸盐水泥的施工性能与普通水泥相当，具有良好的可塑性和适应性，能够满足不同场合下的施工要求。
但铝酸盐水泥的凝固时间相对较长，需要注意施工过程中的时间控制和细节处理。
结语铝酸盐水泥的制备与性能研究是一个复杂而重要的工作。
在制备过程中，需要保证原材料的质量和配比的准确性，同时需要注意炉温、反应时间等参数的控制。
在性能研究方面，需要进行多方位、全方位的测试和验证，以便更加准确地了解铝酸盐水泥的性能特点和应用前景。
低碱度硫铝酸盐水泥的耐久性能研究引言：水泥是建筑中常用的材料之一，它能通过与水反应形成硬化物质，并能够提供结构的强度和稳定性。
然而，传统的硫酸盐水泥在某些环境条件下可能会发生硫酸盐侵蚀和腐蚀问题。
为此，低碱度硫铝酸盐水泥被引入以提高水泥的耐久性能。
本文旨在分析研究低碱度硫铝酸盐水泥的耐久性能，探讨其在不同条件下的应用前景。
1. 低碱度硫铝酸盐水泥的定义和特点低碱度硫铝酸盐水泥是一种特殊的水泥类型，它在生产过程中使用了碱度较低的硫酸盐原料，并经过一定的调整和处理。
相比传统的硫酸盐水泥，低碱度硫铝酸盐水泥具有以下几个特点：1.1 低碱度：低碱度是低碱度硫铝酸盐水泥最显着的特征之一。
相比传统的硫酸盐水泥，低碱度硫铝酸盐水泥的碱度较低，有助于减少环境污染和防止硫酸盐侵蚀等问题。
1.2 耐久性提高：由于低碱度硫铝酸盐水泥在生产过程中采用了特殊的硫酸盐原料和调整措施，其硬化物质具有较高的抗硫酸盐渗透性，因此具有更好的耐久性能。
1.3 应用广泛：低碱度硫铝酸盐水泥在建筑和土木工程中具有广泛的应用前景。
它可以用于地下结构、海水工程、化学工厂等对耐久性要求较高的场所。
2. 低碱度硫铝酸盐水泥的耐久性能研究方法为了研究低碱度硫铝酸盐水泥的耐久性能，可以采用以下几种方法：2.1 实验室试验：通过在实验室环境中对低碱度硫铝酸盐水泥进行各种物理性能测试，如抗渗透性、抗腐蚀性、强度等指标的测试，以评估其耐久性能。
2.2 模拟环境实验：在实验室条件下，模拟不同环境条件对低碱度硫铝酸盐水泥的影响，如高温、高湿、酸碱等环境，以检测其抗侵蚀和耐久性能。
2.3 野外观察和监测：在实际建筑工程中，选取使用低碱度硫铝酸盐水泥的结构进行长期观察和监测，了解其真实的耐久性能和持久性。
3. 低碱度硫铝酸盐水泥的耐久性能研究成果根据前期的研究成果和相关文献资料，低碱度硫铝酸盐水泥的耐久性能相较传统硫酸盐水泥有明显的提高：3.1 抗硫酸盐腐蚀性能：低碱度硫铝酸盐水泥能够有效抵抗硫酸盐的腐蚀，并能够保持结构的稳定性和强度，减少修复和维护的成本。
低碱度硫铝酸盐水泥的成分分析与特性研究引言低碱度硫铝酸盐水泥是一种重要的建筑材料，具有很高的机械强度、抗硫酸盐侵蚀性能以及较低的碱活性。
本文将对低碱度硫铝酸盐水泥的成分及特性进行详细的分析和研究，以期提供对该种水泥的更深入了解。
一、成分分析低碱度硫铝酸盐水泥主要由硫酸铝酸盐和硫酸钙组成，其化学式为CaO·Al2O3·3SiO2·3H2O。
本研究通过对样品的化学分析及X射线衍射实验，得出了以下成分的含量及特点：1. 硫酸铝酸盐：硫酸铝酸盐是低碱度硫铝酸盐水泥中的主要成分，其含量通常在40% ~ 70%之间。
硫酸铝酸盐的主要化学成分为三钙硅酸铝石(CaO·Al2O3·3SiO2·3H2O)，这种矿物质具有较高的水化活性和强度发展潜力。
2. 硫酸钙：硫酸钙作为低碱度硫铝酸盐水泥的辅助成分，常见于硫铝酸盐水泥中。
该成分主要负责水泥的硫酸盐稳定性和早期强度的形成。
硫酸钙的含量通常在10% ~ 30%之间。
3. 其他成分：低碱度硫铝酸盐水泥中还可能含有一些辅助成分，如石膘、铁和其他杂质。
这些成分的含量较低，不会对水泥的特性产生显著影响。
二、特性研究低碱度硫铝酸盐水泥具有以下几个显著的特性：1. 机械性能：低碱度硫铝酸盐水泥具有较高的力学性能，如抗压强度、抗拉强度和抗折强度。
其机械性能主要取决于硫酸铝酸盐的水化反应，该反应产生了大量的水化产物，使水泥石体获得较高的稳定性和强度。
2. 抗硫酸盐侵蚀性能：低碱度硫铝酸盐水泥具有很好的抗硫酸盐侵蚀性能。
硫酸铝酸盐能够与硫酸盐产生化学反应，形成稳定的硫铝酸盐矿物，从而延缓或防止水泥的硫酸盐侵蚀破坏。
3. 低碱活性：低碱度硫铝酸盐水泥的碱活性较低，对含有反应性骨料的混凝土材料而言，能够减少碱骨料反应引起的开裂和膨胀。
这对于提高混凝土的耐久性和使用寿命具有重要意义。
4. 早期强度发展：低碱度硫铝酸盐水泥在早期具有较快的强度发展。
铝酸盐水泥国家标准铝酸盐水泥是一种新型水泥材料，具有高强度、耐久性和抗腐蚀性等优点，在工程建设中得到了广泛应用。
为了规范铝酸盐水泥的生产和使用，我国制定了相应的国家标准，以确保铝酸盐水泥产品的质量和安全性。
首先，铝酸盐水泥国家标准对产品的分类和命名进行了规定。
根据材料的不同，铝酸盐水泥分为多种类型，如高铝酸盐水泥、硫铝酸盐水泥等，每种类型都有其特定的用途和性能要求。
标准对于每种类型的水泥都有详细的命名规范，确保生产和使用中不会出现混淆和误解。
其次，标准规定了铝酸盐水泥的技术要求。
包括化学成分、物理性能、力学性能、耐久性能等方面的指标，以及对原材料、生产工艺、质量控制等方面的要求。
这些技术要求的制定，不仅有利于生产企业掌握产品质量的关键，也有利于用户选择合适的产品，确保工程质量和安全。
此外，标准还规定了铝酸盐水泥产品的检验方法和质量评定规则。
通过对产品样品的化学分析、物理性能测试、力学性能测试等一系列检验，来确保产品符合标准规定的技术要求。
同时，对于不合格产品的处理和质量评定也做出了明确的规定，保障了产品质量和消费者权益。
最后，标准还对铝酸盐水泥的包装、运输和储存提出了相关要求。
这些要求旨在保证产品在流通环节不受污染和损坏，确保产品最终能够安全可靠地使用在工程建设中。
总的来说，铝酸盐水泥国家标准的制定，对于规范产品生产和使用，保障工程质量和安全，维护消费者利益，具有重要的意义。
生产企业和用户都应当严格遵守标准的规定，共同维护铝酸盐水泥产品的质量和信誉。
只有这样，铝酸盐水泥才能更好地发挥其在工程建设中的作用，为社会和经济发展做出更大的贡献。

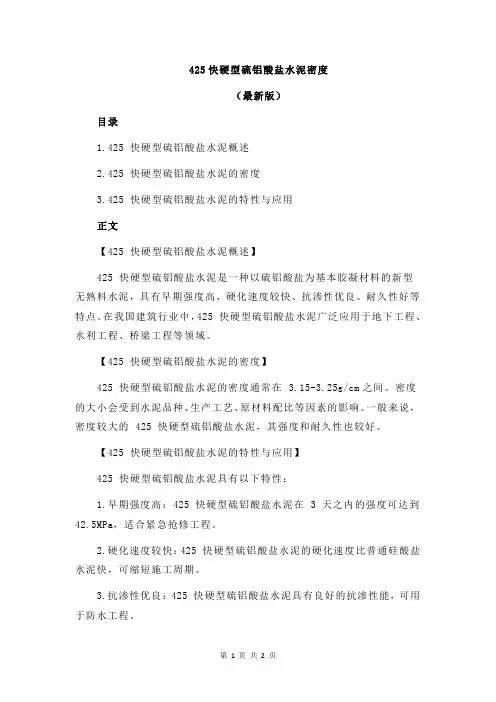

425快硬型硫铝酸盐水泥密度
（最新版）
目录
1.425 快硬型硫铝酸盐水泥概述
2.425 快硬型硫铝酸盐水泥的密度
3.425 快硬型硫铝酸盐水泥的特性与应用
正文
【425 快硬型硫铝酸盐水泥概述】
425 快硬型硫铝酸盐水泥是一种以硫铝酸盐为基本胶凝材料的新型
无熟料水泥，具有早期强度高、硬化速度较快、抗渗性优良、耐久性好等特点。
在我国建筑行业中，425 快硬型硫铝酸盐水泥广泛应用于地下工程、水利工程、桥梁工程等领域。
【425 快硬型硫铝酸盐水泥的密度】
425 快硬型硫铝酸盐水泥的密度通常在 3.15-3.25g/cm之间。
密度的大小会受到水泥品种、生产工艺、原材料配比等因素的影响。
一般来说，密度较大的 425 快硬型硫铝酸盐水泥，其强度和耐久性也较好。
【425 快硬型硫铝酸盐水泥的特性与应用】
425 快硬型硫铝酸盐水泥具有以下特性：
1.早期强度高：425 快硬型硫铝酸盐水泥在 3 天之内的强度可达到4
2.5MPa，适合紧急抢修工程。
2.硬化速度较快：425 快硬型硫铝酸盐水泥的硬化速度比普通硅酸盐水泥快，可缩短施工周期。
3.抗渗性优良：425 快硬型硫铝酸盐水泥具有良好的抗渗性能，可用于防水工程。
4.耐久性好：425 快硬型硫铝酸盐水泥的抗侵蚀性、抗碳化性、抗冻融性等耐久性指标均优于普通硅酸盐水泥。
高铝水泥性能及其作用一. 前言高铝水泥和硅酸盐水泥都是属于水硬性水泥，前者的主要矿物组成是铝酸钙，后者的主要矿物组成是硅酸钙，由于矿物组成的不同，水泥的特性也不相同。
早在十九世纪后半页，法国由于海水和地下水对混凝土结构侵蚀破坏事故的频繁发生，一度成为土木工程上的重大问题，法国国民振兴会曾以悬赏金鼓励为此做贡献者。
研究者们发现，合成的铝酸钙具有水硬性，并对海水和地下水具有抗侵蚀能力。
1908年，法国拉法基采用反射炉熔融法生产成功高铝水泥并取得专利，解决了海水和地下水工程的抗侵蚀问题。
在实际使用中还发现了高铝水泥有极好的早强性，在第一次世界大战期间，高铝水泥被大量用来修筑阵地构筑物。
20世纪20年代以后，逐渐扩展到工业与民用建筑。
到30年代初，在法国本土及其非洲殖民地区的一批高铝水泥混凝土工程不断出现事故，诸多研究工作者遂着手深入进行该水泥的水化硬化机理和以强度下降为中心的耐久性研究，发现高铝水泥的水化产物因发生晶形转变而使强度降低。
此后，在结构工程中的应用都比较慎重。
而主要发展了在耐热、耐火混凝土和膨胀水泥混凝土中的应用。
20世纪八十年代以后，不定形耐火材料在耐火材料行业中的比例迅速增加，高铝水泥作为结合剂的用量也日益增加。
中国的高铝水泥，在建国初期为国防建设需要而开始立项研制，并开创性的采用回转窑烧结法生产高铝水泥，产品主要用作耐火浇注料的结合剂，以及配制自应力水泥、膨胀剂等。
也成功的应用于火箭导弹的发射场地等国防建设和抢修用水泥。
近年来，随着化学建材的迅速兴起，高铝水泥作为硅酸盐水泥凝结硬化时间的调节添加剂已愈来愈被材料工作者重视，并将成为化学建材的重要原材料之一。
其用量将大大超过耐火材.二. 高铝水泥的制造方法与化学矿物组成高铝水泥的制造方法主要有以下几种：2.1 回转窑烧结法由于中国的矾土含铁量较低，因此具有较宽的烧结温度范围，比较适合用回转窑烧结法生产。
回转窑烧结法采用烟煤作燃料，具有生产成本低、生产效率高、质量容易稳定的特点，在中国被广泛采用。
回转窑烧结法的要点是：选用优质矾土和优质石灰石为原料，按一定比例配合送入球磨机，粉磨成生料，然后进入回转窑进行烧结，烧成的熟料经球磨机粉磨成细粉即成为高铝水泥。
当选用工业氧化铝和优质石灰石为原料时，采用天然气和柴油或重油等无灰燃料可生产出白色的纯铝酸钙水泥。
由于其杂质含量低，广泛用来配制高档耐火浇注料，同时由于其颜色为白色，已将它与白色硅酸盐水泥混合用于化学建材中需要装饰效果的场合。
回转窑烧结法的组分设计一般在Al2O3－CaO－SiO2三元相图中的CA－CA2－C2AS 三角形内，生料在回转窑的烧结过程中，首先通过固相反应形成CA矿物，由于石灰石在分解后具有较高的反应活性，因此会局部出现少量C12A7矿物，但随着温度的提高，矾土中的Al2O3和SiO2的反应速度加大，熟料中的矿物会逐渐按设计组成达到相平衡，最终C12A7消失，熟料矿物主要矿相为CA，其次为CA2和C2AS，以杂质存在的Fe2O3和TiO2,形成C2F和CT。
因此，用回转窑烧结法生产的高铝水泥，在煅烧状态较好的情况下，不会存在C12A7（这也是化学建材用高铝水泥中不希望存在的矿物）。
用回转窑烧结法生产化学建材用高铝水泥，其配料成分的稳定控制、烧成制度的严格掌握和稳定水泥的矿相组成，十分重要。
2.2 电弧炉熔融法用矾土和石灰质原料，按设计成分计算配合比混合，用电弧炉进行熔化，在控制冷却的情况下，形成熟料。
经球磨机粉磨至要求的细度即为高铝水泥。
用电弧炉熔融法适合生产CaO含量较高的高铝水泥。
用回转窑烧结法生产的熟料，其CaO含量一般在35％以内，因为CaO含量过高，就会使熟料的温度烧成范围变的狭窄而不易稳定操作。
而用熔融法生产，就可以配制CaO含量较高也即CA矿物含量较高的水泥，从而获得早期强度更高的高铝水泥，另外熔融法还适合利用高铁矾土作原料，生产Fe2O3含量较高的水泥。
用熔融法生产高铝水泥的技术要点是选用优质矾土和优质石灰质原料，在熔化过程中尽可能掌握氧化气氛，因为还原气氛中会有FeO生成，并形成称为Pleochroite的多色矿物，根据Midgley教授的研究[1]认为Pleochroite的化学式为：（Ca，Na，K，Fe2+）A(Fe3+，Al)B (Al2O7)5 (AlO4)6-x （Si，TiO2)x ，Pleochroite的生成会对高铝水泥的性能产生有害影响，导致C12A7的含量增多，使高铝水泥的凝结硬化过程难于控制。
另外，用熔融法生产高铝水泥，冷却条件对性能会产生巨大的影响。
因此，控制冷却是一个重要工序。
2.3 反射炉熔融法反射炉熔融法是法国的Lafarge公司的专有技术，Fondu水泥，Secar51水泥，德国的海德堡生产的ISTRA40，ISTRA50水泥都采用反射炉熔融法生产。
反射炉熔融法与电弧炉熔融法同样适合生产高钙含量和高铁含量水泥，并且需要严格控制气氛和冷却过程，以保证产品质量的稳定性。
2.4 市场上不同制造方法的几种高铝水泥的性能三.高铝水泥的特性及用途3.1 高铝水泥的水化特性高铝水泥的主要矿物为铝酸一钙（CA），次要矿物为二铝酸一钙（CA2），与水反应可用下式表示：高铝水泥在常温下的水化产物CAH10和C2AH8都属于介稳产物，它们在温度超过35℃情况下会转变成稳定的C3AH6，在这种晶形转变过程中，会引起强度下降，其原因为：（1）. CAH10和C2AH8是六角片状晶体，C3AH6为立方晶形晶体，C3AH6的结合力比CAH10和C2AH8差。
（2）. 在晶形转变过程中释放出结晶水而使孔隙率增大。
（3）. 水化初期或低温下形成的Al(OH)3为胶状体，充填在晶体间起增强的作用。
温度提高后铝胶转变为晶体三水铝石（Al2O3·3H2O）降低了胶体的增强作用。
因此，对单独将高铝水泥用于结构工程，需持慎重态度。
但是由于高铝水泥的水化产物不出现游离Ca(OH)2，也不像硅酸盐水泥中存在C2S矿物，因此在作为耐火混凝土的结合剂时，不会发生如硅酸盐水泥在反复加热和冷却的过程中因CaO和Ca(OH)2的反复形成，以及β-C2S的多晶转变而使耐火混凝土产生体积不稳定的弊病。
而且高铝水泥具有早强性，在窑炉中施工，可以尽量缩短养护期，即所谓“一天混凝土”，因此高铝水泥被广泛应用于耐火材料行业。
3.2 高铝水泥和硅酸盐水泥的混合物的水化3.2.1 高铝水泥的水化产物CAH10 、C2AH8与硅酸盐水泥水化产物C-S-H凝胶反应形成水化硅铝酸钙（stratlingite）也称为水化钙黄长石C2ASH8,由于C2ASH8的形成，避免了CAH10和C2AH8因转化为C3AH6而产生的强度下降。
3.2.2 高铝水泥值得注意的特性之一是具有能加快硅酸盐水泥凝结时间，加速强度发挥和缓解水化热的性能。
图1为高铝水泥和普通硅酸盐水泥简单混合时高铝水泥的加入量对硅酸盐水泥凝结时间的影响曲线，由图1可见不同的高铝水泥对硅酸盐水泥的促凝效果有一定的区别，但总的趋势比较接近。
3.2.3 精心选择高铝水泥的适宜添加量，可以使与硅酸盐水泥的混合物获得满意的水化性能，既获得了高的早期强度，又保留了良好的长期强度。
图2表示了不同高铝水泥与硅酸盐水泥的混合物对胶砂强度的影响，当高铝水泥的加入量为10％时，不仅可以获得一定值的6小时强度，而且在养护过程中强度还会不断增长。
28天的强度值基本上达到纯硅酸盐水泥的28天强度值。
而且三种不同的高铝水泥效果基本相同。
综上所述，高铝水泥和硅酸盐水泥的混合物可以改变原有两种水泥的性能，而开发出各种新型胶凝材料。
3.3 高铝水泥与石膏混合物高铝水泥和各种石膏的混合物，在加水搅拌后发生相互反应，而形成钙矾石，3CA+3CaSO4+41H2O→C3A·3 CaSO4·32H2O+6Al(OH)33CA+CaSO4+21H2O→C3A·CaSO4·12H2O+6Al(OH)3石膏矾土膨胀水泥，无水石膏矾土水泥，止水堵漏水泥，自应力水泥和混凝土膨胀剂都是利用上述反应原理。
随着石膏形态的不同，膨胀效果也会产生很大区别，使用无水石膏膨胀效果比较好，且容易稳定。
半水石膏反应迅速，膨胀量大，且不易稳定。
究竟采用哪种石膏，需要根据开发的产品性能要求而定。
近十几年来，商品砂浆的迅速兴起，利用石膏和高铝水泥的膨胀效应，往往用作收缩补偿，以克服砂浆的开裂问题。
实际上，在形成钙矾石的过程中希望形成高结合水的3CaO·Al2O3·3CaSO4·32H2O钙矾石，在富Ca(OH)2的条件下，高含水的钙矾石比较容易形成，而硅酸盐水泥水化时就可以提供Ca(OH)2，有时可以另外配入Ca(OH)2。
3.4 高铝水泥具有抗生物酸侵蚀的性能，已广泛用于污水管道的制造和某些食品加工厂的地面材料。
四. 高铝水泥应用于配制商品砂浆――一个极具开发前景的领域由第三节所述内容可知，高铝水泥加入到硅酸盐水泥中，可以加快混合物的凝结时间和加速强度的早期发挥。
当合理的选用各种添加剂，即可配制出既有快凝快硬的性能，还能获得所需要的流动性，保水性，粘结性以及收缩补偿性。
例如地面自流平材料，二次地面基线找平，以及旧地面的修补，一方面需要通过添加剂获得优秀的自流平性能，而且需要获得快速硬化的性能，快速吸收水份的性能，以便可以尽快能行走进行下一个工序。
高铝水泥应用于化学建材，首先是为了加快凝结和硬化，以达到增加工作效率的目的。
但实际上，高铝水泥主要组分的反应基础应该是铝酸钙与硫酸钙与氢氧化钙或来源于硅酸盐水泥中的氢氧化钙之间的反应，反应产物钙矾石是一种含有大量结合水的矿物（含32 H2O），通过这一矿物的快速形成，可以使硬化体在短时间内具有低的残余水。
从而可降低硬化体因水份蒸发而产生大的收缩。
利用高铝水泥和硅酸盐水泥混合后产生的这一系列性能，已广泛用来配制各种商品砂浆。
如：瓷砖粘贴剂、瓷砖薄胶泥、自流平地面材料、密封材料、止水堵漏材料、快硬砂浆、修补砂浆、粘结砂浆、浇注砂浆五. 与硅酸盐水泥、石灰、石膏配制加热硬化型水泥制品加热硬化型水泥组成物是一种由硅酸盐水泥、高铝水泥、石膏类、石灰类组成的混合物。
在加水混合后，在水泥存在的情况下，在常温下硬化速度迟缓，但经60℃以上加热会急速硬化而形成制品，其反应本质是高铝水泥中的铝酸钙与硅酸盐水泥中的Ca(OH)2和无水石膏或半水石膏在60℃以上急剧反应形成钙矾石（3CaO·Al2O3·3CaSO4·32H2O）。
日本积水化学已利用这一原理生产建筑外墙板，由于在加热加压过程中只需保持30分钟即可成型板材，大大缩短了水泥制品的生产周期，给大型板材连续机械化生产创造了条件。
