乐高机器人巡线原理

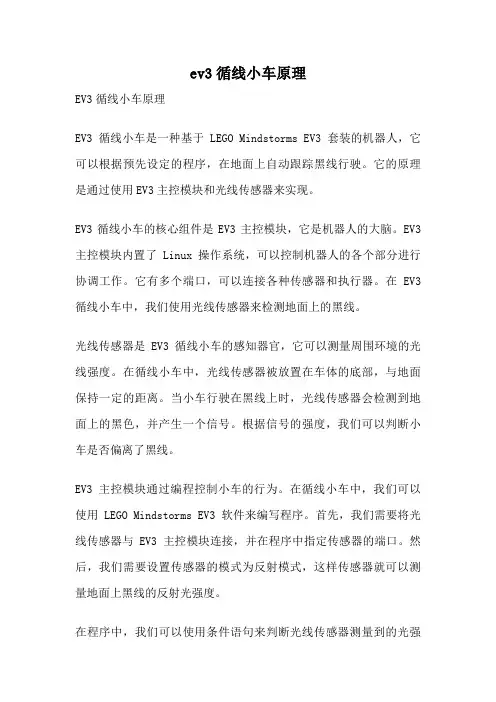

ev3循线小车原理EV3循线小车原理EV3循线小车是一种基于LEGO Mindstorms EV3套装的机器人，它可以根据预先设定的程序，在地面上自动跟踪黑线行驶。

它的原理是通过使用EV3主控模块和光线传感器来实现。

EV3循线小车的核心组件是EV3主控模块，它是机器人的大脑。

EV3主控模块内置了Linux操作系统，可以控制机器人的各个部分进行协调工作。

它有多个端口，可以连接各种传感器和执行器。

在EV3循线小车中，我们使用光线传感器来检测地面上的黑线。

光线传感器是EV3循线小车的感知器官，它可以测量周围环境的光线强度。

在循线小车中，光线传感器被放置在车体的底部，与地面保持一定的距离。

当小车行驶在黑线上时，光线传感器会检测到地面上的黑色，并产生一个信号。

根据信号的强度，我们可以判断小车是否偏离了黑线。

EV3主控模块通过编程控制小车的行为。

在循线小车中，我们可以使用LEGO Mindstorms EV3软件来编写程序。

首先，我们需要将光线传感器与EV3主控模块连接，并在程序中指定传感器的端口。

然后，我们需要设置传感器的模式为反射模式，这样传感器就可以测量地面上黑线的反射光强度。

在程序中，我们可以使用条件语句来判断光线传感器测量到的光强是否小于一个阈值。

如果光强小于阈值，说明小车偏离了黑线，我们就可以通过控制执行器使小车调整方向。

例如，我们可以通过转动电机来改变小车的行驶方向，使它重新回到黑线上。

如果光强大于阈值，说明小车仍在黑线上，我们可以继续沿着黑线行驶。

除了基本的循线功能，我们还可以对EV3循线小车进行扩展。

例如，我们可以添加陀螺仪传感器来测量小车的倾斜角度，从而实现更精确的控制。

我们还可以添加颜色传感器，使小车能够识别不同颜色的线路。

通过不同颜色的线路，我们可以给小车设置不同的指令，实现更多样化的行为。

总结起来，EV3循线小车是一种基于LEGO Mindstorms EV3套装的机器人，它通过使用EV3主控模块和光线传感器来实现循线功能。

乐高机器人巡线基础学习知识原理1.机器人结构：乐高巡线机器人的结构包括车身、车轮、足底传感器和光电感应装置。

车身是乐高积木组成的，在车身上设置两个车轮以及一个或多个足底传感器。

光电感应装置则安装在车体的前端，用于感知线路。

2.巡线原理：乐高巡线机器人的巡线原理可以概括为光电感应+反馈控制。

在指定的线路上，机器人通过光电感应装置感知到不同的光线变化，然后通过反馈控制调整车身的运动方向，以保持机器人在线路上的移动。

3.光电感应装置：光电感应装置是乐高巡线机器人的核心部件，用于感知线路的存在和位置。

它由发射光源和接收光敏元件组成。

光源通常使用红外光发射管，发射出一束红外光，光敏元件则是光电二极管或光电三极管，用于接收红外光的反射信号。

4.巡线算法：乐高巡线机器人的巡线算法一般有两种：二值巡线和灰度巡线。

-二值巡线：机器人通过光电感应装置感知到黑线和白线之间的差异，将巡线任务简化为判断当前传感器所在位置的颜色是黑色还是白色来决定机器人的动作。

例如，当感知到黑线时机器人向前移动，当感知到白线时机器人停止或者改变方向。

-灰度巡线：机器人通过光电感应装置感知到线路上不同位置的灰度值，然后将灰度值映射到具体的动作，以实现机器人在线路上的移动。

通常使用PID控制算法进行反馈控制，使机器人能够更稳定地行进在线路上。

5.编程：乐高巡线机器人需要通过编程来实现巡线算法。

乐高提供了Scratch编程软件和乐高编程环境（EV3 Programming）供学习者使用。

根据具体巡线算法的要求，编程包括设置传感器参数、编写巡线代码、设定反馈控制策略等。

总结：乐高机器人巡线基于光电感应原理，通过感知线路的存在和位置来保持在指定线路上的移动。

巡线算法包括二值巡线和灰度巡线，通过编程实现。

乐高巡线机器人是机器人教育中的基础项目，通过搭建和编程实践，学习者可以掌握机器人编程和感知能力的基本原理。

电子科技大学实验报告学生姓名：涂冬冬等学号：280800300指导教师：任玉琢实验地点：科研楼A221 实验时间：2010年10月28日一、实验室名称：机器人远程控制国际联合实验室二、实验项目名称：Legao巡线机器人三、实验原理：机器人通过检测反射回来的光的强度来判断机器人与线的位置偏差。

双光感巡线的逻辑运算直接判断两个光感的接收到的光的强度。

如果左边的光感检测到黑，就左转（机器人位置右偏）。

如果右边的光感检测到黑，就右转（机器人位置左偏）。

如果2个光感都没检测到黑线，就直走（机器人位置合适）。

特别注意：小车速度过快，导致小车冲出线外，此时机器人也检测不到黑线。

调节速度，避免出现此种情况。

四、实验目的：1、熟悉lejos软件的操作2、了解基于legao的巡线机器人的基本原理3、初步掌握Java语言编程五、实验内容搭建巡线机器人平台安装软件平台编写巡线程序六、实验器材NXT1个，马达2个，光电传感器2个，电池6节，车轮、轴、销若干七、实验步骤1.搭建巡线机器人1)准备NXT2)连接马达3)固定马达4)连接轮子5)安装前轮6)安装光电传感器2.安装软件平台1)安装Java 开发工具包JDK（Java Development Kit）2)安装乐高USB 驱动程序3)安装Lejos4)安装Libusb，刷新NXT的Firmware5)解压、运行Eclipse3.程序调试4.小车巡线八、实验数据及结果分析：九、实验结论：1、通过本次实验、验证了Lego机器人，制作巡线机器人的可操作性；2,、在了解到各个部件及其功能特性组织的前提下，对车的组件进行拼装，得到一部性能稳定，可靠性高的巡线线小车；3、所制作好的单传感器能在两条黑线与白线之间按迹行走；十、总结及心得体会：通过本次实验，加深了我们对巡线机器人的了解，更进一步的掌握了各部件之间的功能特性，让我们在更多的实验当中灵活利用各个部件以实现结构更加复杂，功能更加强大的机构或机器。

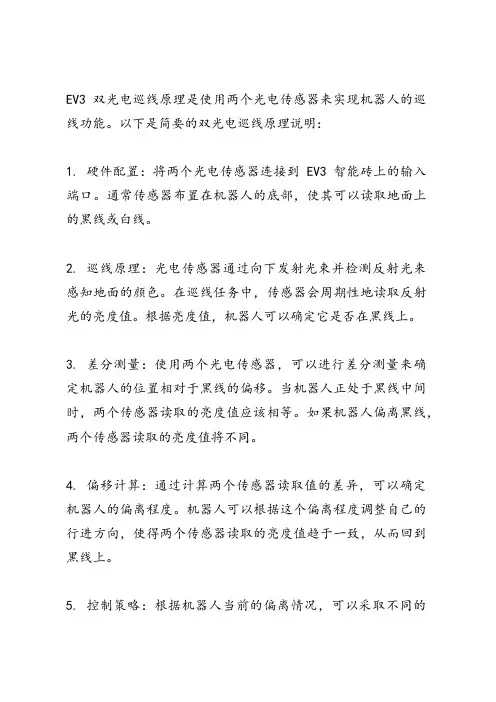

EV3双光电巡线原理是使用两个光电传感器来实现机器人的巡线功能。

以下是简要的双光电巡线原理说明：
1. 硬件配置：将两个光电传感器连接到EV3智能砖上的输入端口。

通常传感器布置在机器人的底部，使其可以读取地面上的黑线或白线。

2. 巡线原理：光电传感器通过向下发射光束并检测反射光来感知地面的颜色。

在巡线任务中，传感器会周期性地读取反射光的亮度值。

根据亮度值，机器人可以确定它是否在黑线上。

3. 差分测量：使用两个光电传感器，可以进行差分测量来确定机器人的位置相对于黑线的偏移。

当机器人正处于黑线中间时，两个传感器读取的亮度值应该相等。

如果机器人偏离黑线，两个传感器读取的亮度值将不同。

4. 偏移计算：通过计算两个传感器读取值的差异，可以确定机器人的偏离程度。

机器人可以根据这个偏离程度调整自己的行进方向，使得两个传感器读取的亮度值趋于一致，从而回到黑线上。

5. 控制策略：根据机器人当前的偏离情况，可以采取不同的
控制策略来使机器人保持在黑线上，例如PID控制算法等。

根据两个传感器的亮度差异，确定机器人需要调整的方向和速度。

总之，EV3双光电巡线原理是通过使用两个光电传感器，测量亮度差异来确定机器人相对于黑线的偏离程度，从而控制机器人沿着黑线行进。

这种巡线原理在机器人竞赛和自动导航等领域广泛应用。

机器人巡线教程机器人巡线是一种在机器人技术中常见的任务，它涉及到使用机器视觉、图像处理和运动控制等领域的知识。

本教程将指导您完成机器人巡线的任务，包括硬件和软件的设置和调试。

机器人平台：为了进行巡线，您需要一个具有轮子的机器人平台。

将控制器连接到计算机，以便您可以在计算机上远程控制机器人。

安装传感器并连接到控制器。

确保传感器能够正确地检测到线条。

安装并配置您的机器人控制软件，例如ROS（Robot Operating System）。

编写或使用现有的巡线算法。

这些算法通常会利用传感器数据来控制机器人的移动，使其保持在线条上。

将算法集成到您的控制软件中，以便实时控制机器人的移动。

测试您的巡线算法，确保它能够正确地检测到线条并控制机器人沿其移动。

根据测试结果调整算法的参数，优化机器人的巡线性能。

例如，调整机器人的速度、转向灵敏度等。

如果需要，您还可以使用更高级的图像处理技术，例如特征检测或深度学习，以提高巡线的准确性和鲁棒性。

本教程提供了关于机器人巡线的基本指导，包括硬件和软件的设置以及调试过程。

完成本教程后，大家将能够掌握机器人巡线的基本技能，并可以根据需要进行进一步的优化和改进。

请注意，这只是一个基本的教程，具体的实现细节可能因大家的硬件和软件环境而异。

机器人巡线比赛是一项基于机器人技术的竞技比赛，旨在培养参赛者对自动化控制理论的理解，检测其编程和操作技能。

在这个比赛中，参赛者需要设计和操作一台机器人，使其能够在规定的赛道上自动巡航。

赛道设定：比赛采用单赛道模式，赛道由黑白相间的直线和曲线组成，复杂程度视参赛队伍的等级而定。

机器人规格：机器人必须是自主设计、编程和制造的，且不能使用任何形式的遥控或人工干预。

机器人必须能够在赛道上稳定运行，并按照规定的路线进行巡航。

操作限制：参赛者只能使用预先安装在机器人上的传感器和执行器进行操作。

在比赛过程中，参赛者不能对传感器和执行器进行任何形式的修改或更换。

乐高机器人巡线原理1.乐高机器人：这是整个系统的核心部分。

乐高机器人通常由一个中央控制器组成，该控制器上连接了各种传感器和执行器。

中央控制器用来接收和处理传感器的数据，并输出相应的信号来控制执行器的动作。

2.巡线传感器：这是乐高机器人巡线的关键部分。

巡线传感器通常是一种光电传感器，用于检测地面上的颜色变化。

巡线传感器通常由一个发光二极管（LED）和一个光敏电阻组成。

LED会发射出红外线，当红外线照射到地面时，光敏电阻会检测到反射回来的光线的强度，从而判断轨道的颜色。

3.控制算法：乐高机器人巡线需要使用一定的控制算法来判断巡线传感器的信号，并做出相应的决策。

控制算法通常采用一种简单的状态机来实现，根据巡线传感器的信号进行相应的状态切换和动作控制。

例如，当巡线传感器检测到黑线时，机器人会向相反方向转向或停止。

4.执行器：执行器是机器人的动作执行部分。

它们用于根据控制器的信号来控制机器人的移动和转向。

执行器通常由电动马达或舵机组成，可以根据控制器的信号来驱动机器人的轮子或转向系统。

1.启动机器人：首先，通过控制器的开关将机器人启动。

此时机器人处于待命状态，等待接收传感器的数据。

2.读取传感器数据：控制器会定期读取巡线传感器的数据。

巡线传感器会发射红外线，并通过光敏电阻检测反射回来的光线的强度。

根据光线的强度，控制器可以判断出轨道的颜色和位置。

3.分析传感器数据：通过分析巡线传感器的数据，控制器可以确定机器人当前所处的状态。

比如，如果巡线传感器检测到的颜色是黑色，控制器可以判断机器人偏离轨道，需要进行相应的调整。

4.判断动作：根据巡线传感器的数据和机器人的当前状态，控制器可以决定机器人接下来应该采取的动作。

例如，如果机器人偏离轨道，控制器可以发送信号给执行器，让它们驱动机器人向相反方向转动，使机器人重新回到轨道上。

5.执行动作：执行器根据控制器的信号来驱动机器人进行相应的动作。

例如，如果控制器指示机器人向相反方向转动，执行器会控制机器人的轮子或转向系统进行相应的转动。

机器人巡线任务教学方法探究作者：陈锐来源：《科教导刊·电子版》2019年第22期摘要机器人竞赛中，巡线就是让机器人沿着给定的线路（一般是白底黑线）行驶的过程。

巡线能力是机器人的基本能力，也是难点之一，如何把这部分内容教好？本文以初次参赛的青少年为教学对象，从基本技能培养、巡线方法讲解、实践练习三个方面对如何做好机器人巡线任务教学的方法进行了探究，重点研究了针对中小学生特点的教学流程和训练办法。

提出了在教学中夯实学生的基本技能培训、由浅入深地探究、有针对性地自主练习是完成巡线教学任务的有效方法。

关键词机器人竞赛巡线教学乐高中图分类号：G424 文献标识码：A在机器人竞赛中，巡线就是让机器人沿着给定的线路（一般是白底黑线）行驶的过程。

无论在WER还是乐高系列机器人竞赛中，巡线既可以是一项单独的竞赛内容，同时也是完成其它竞赛任务的基础。

因此，让参赛的学生学会巡线任务是机器人竞赛培训的一项基础内容。

机器人实现巡线的基本原理一般是通过测量机器人的光传感器数值，据此判断机器人与线路的相对位置，再通过一定的算法调整机器人左右马达的动力，从而实现让机器人沿规划线路移动。

机器人的巡线从原理上来说起来并不复杂，但完成这项任务的学生大多是第一次把软件与硬件的结合起来完成任务，第一次从机器的角度思考问题，要让他们理解这里面的逻辑原理，学会用程序自动控制机器人完成巡线任务还是有很大的难度。

要让学生快速准确地掌握机器人巡线技术，我认为在教学过程中要做好以下几点：1夯实学生的基本技能学生的能力发展往往是从简单到复杂，因此在完成巡线任务教学前，要做好学生基本技能的培训。

学生有了一定的基础，在学习巡线任务时就会得心应手。

基本技能主要包括机器人小车的搭建、小车转向的原理、传感器的使用、马达的控制、常用编程语句的使用等方面。

其中，最直观的就是机器人小车的搭建。

在教学过程中可以从小车搭建过程入手，在机器人不断成型过程中，学生的成就感，兴趣会得到逐渐提高。

一、冃U 言在机器人竞赛中，“巡线”特指让机器人沿着场地中一条固定线路（通常是黑线）行进的任务。

作为一项搭建和编程的基本功，巡线既可以是独立的常规赛比赛项目，也能成为其他比赛项目的重要技术支撑，在机器人比赛中具有重要地位。

二、光感中心与小车转向中心以常见的双光感巡线为例，光感的感应中心是两个光感连线的中点，也就是黑线的中间位置。

而小车的转向，是以其车轮连线的中心为圆心进行的。

很明显，除非将光感放置于小车转向中心，否则机器人在巡线转弯的过程中，探测线路与做出反应之间将存在一定差距。

而若将光感的探测中心与转向中心重合，将大幅提升搭建难度并降低车辆灵活性。

因此，两个中心的不统一是实际存在的，车辆的转向带动光感的转动，同时又相互影响，造成机器人在巡线时对黑线的反应过快或者过慢，很多巡线失误由此产生。

所以在实际操作中，一般通过程序与结构的配合，在程序中加入一定的微调动作来弥补其中的误差。

而精准的微调，需要根据比赛场地的实际情况进行反复调试。

三、车辆结构巡线任务的核心是让机器人小车按照场地中画出的路线行进，因此，根据任务需要选择合适搭建方式是完成巡线任务的第一步。

1、前轮驱动前轮驱动的小车一般由两个动力轮和一个万向轮构成，动力轮位于车头，通过左右轮胎反转或其中一个轮胎停转来实现转向，前者的转向中心位于两轮胎连线中点，后者转向中心位于停止不动的轮胎上。

由于转向中心距离光感探测中心较近，可以实现快速转向，但由于机器人反应时间的限制，转向精度有限。

2、后轮驱动后轮驱动的小车结构和转向中心与前轮驱动小车类似，由于转向中心靠后，相对于前轮驱动的小车而言，位于车尾的动力轮需要转动较大的幅度，才能使车头的光感转动同样角度。

因此，后轮驱动的小车虽转向速度较慢，但精度高于前轮驱动小车。

对于速度要求不高的比赛而言，一般采用后轮驱动的搭建方式。

3、菱形轮胎分布菱形轮胎分布是指小车的两个动力轮位于小车中部，前后各有一个万向轮作为支撑。

乐高巡线原理1. 引言本文档旨在介绍乐高的巡线原理，包括其工作原理、传感技术和算法等方面。

通过阅读本文档，您将了解到如何使用乐高进行自动化的路径跟踪任务。

2. 工作原理2.1 系统组成：乐高由主控模块、电源模块、驱动系统以及传感系统等部分组成。

2.2 数据采集：通过光敏元件或红外线传感器获取地面上黑色与白色区域之间的反射率信息。

2.3 控制策略：根据数据采集结果判断当前位置是否偏离预定轨迹，并相应调整车辆行进方向和速度。

3. 主要设备在实现巡线功能时，需要以下几个关键设备：- 光敏元件/红外线传感器: 负责检测地面颜色变化并转换为电信号；- 马达/舵机: 提供足够力量使得车辆能够沿着指定路段移动；- 控制板: 接收来自各种输入装置（例如遥控手柄）发送的指令，并控制执行相应动作。

4. 算法乐高巡线算法主要包括以下几个步骤：- 数据采集：通过传感器获取地面颜色信息。

- 预处理：将原始数据进行滤波和降噪，以提高后续分析的精度。

- 特征提取：根据不同场景选择合适的特征来描述黑白区域之间的边界情况。

- 路径规划与跟踪: 根据当前位置、目标路径和检测到的特征，计算出下一步行进方向并调整车辆速度。

5. 应用案例乐高巡线技术在许多实际应用中得到了广泛使用。

例如：a) 工业自动化生产线上对产品进行定位；b) 智能家居系统中追随移动物体；c) 自主导航无人驾驶汽车等。

6. 法律名词及注释（参考）- 已知错误 (Known Error): 在IT服务管理(ITSM)过程运营期间被确认为是一个问题或故障, 并且已经找到解决办法.- IT基础设施库(Configuration Management Database, CMDB): 用于存储IT基础设施的信息, 包括配置项(CI)和CI之间的关系.7. 结束语本文档涉及附件，请参阅相关附件以获取更详细的信息。

如有任何疑问或需要进一步帮助，请联系我们。
