工程图图号编制方法

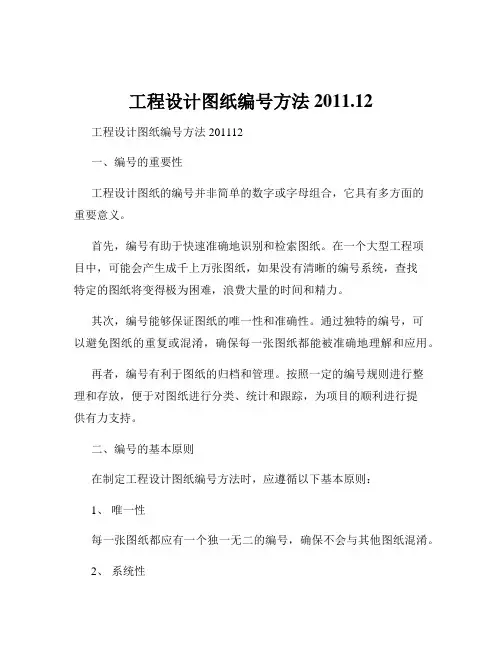

工程设计图纸编号方法2011.12工程设计图纸编号方法 201112一、编号的重要性工程设计图纸的编号并非简单的数字或字母组合，它具有多方面的重要意义。

首先，编号有助于快速准确地识别和检索图纸。

在一个大型工程项目中，可能会产生成千上万张图纸，如果没有清晰的编号系统，查找特定的图纸将变得极为困难，浪费大量的时间和精力。

其次，编号能够保证图纸的唯一性和准确性。

通过独特的编号，可以避免图纸的重复或混淆，确保每一张图纸都能被准确地理解和应用。

再者，编号有利于图纸的归档和管理。

按照一定的编号规则进行整理和存放，便于对图纸进行分类、统计和跟踪，为项目的顺利进行提供有力支持。

二、编号的基本原则在制定工程设计图纸编号方法时，应遵循以下基本原则：1、唯一性每一张图纸都应有一个独一无二的编号，确保不会与其他图纸混淆。

2、系统性编号应具有一定的逻辑和规律，形成一个完整的系统，便于理解和记忆。

3、简洁性编号应尽量简洁明了，避免过于复杂的组合，以提高使用效率。

4、可扩展性考虑到工程项目的复杂性和可能的变更，编号方法应具有一定的可扩展性，能够适应新增图纸的编号需求。

5、稳定性一旦确定了编号方法，应保持相对稳定，避免频繁更改，以免造成混乱。

三、具体编号方法以下是一种常见的工程设计图纸编号方法示例：1、项目代码首先，为每个工程项目分配一个特定的代码。

这个代码可以是由字母和数字组成的组合，例如“PJ001”，其中“PJ”表示项目类型，“001”表示该类型项目的序号。

2、专业代码根据工程设计的不同专业，设定相应的代码。

例如，建筑专业可以用“JZ”表示，结构专业用“JG”表示，给排水专业用“GPS”表示，电气专业用“DQ”表示等。

3、图纸类别代码为了区分不同类型的图纸，设置图纸类别代码。

例如，平面图用“P”表示，剖面图用“Q”表示，详图用“X”表示，系统图用“S”表示等。

4、图纸序号按照图纸在所属专业和类别中的顺序，给予相应的序号。

工程图纸编号
1、工程图纸编号应与交付的纸质工程图纸一一对应，标注于标题栏的图号区(见本标准图3.2.2)。

2、工程图纸编号规则应符合下列规定：
（1）工程图纸应根据不同的专业、阶段、类型进行编排，宜按照图纸目录及说明、平面图、立面图、剖面图、大比例视图、详图、清单、简图等的顺序编号；
（2）工程图纸编号应使用汉字或英文字母、数字和连字符“-”的组合，如采用英文字母，则不宜与汉字混用；
（3）在同一工程中，应使用统一的工程图纸编号格式，工程图纸编号应自始至终保持不变。

3、工程图纸编号格式应符合下列规定：
图12.4.3 工程图纸编号格式
(灰色部分表示可选项)
（1）工程图纸编号宜由专业代码、阶段代码、类型代码、序列号组成(图12.4.
3)；
（2）专业代码宜用于说明专业类别，宜由1个字符组成，宜优先选用本标准附录A所列出的英文专业代码名称；
（3）阶段代码宜用于区别不同的设计阶段，宜由1个字符组成，宜选用本标准附录A所列出的常用阶段代码；
（4）类型代码参照本标准第12.3.3条中类型代码相关规定；
（5）序列号宜用于标识同一类型图纸的顺序，按照图纸量由(2～3)位数字组成，每个类型代码的第一张图纸编号应为01，后面是02至99，序列号应连续，可插入图纸；
（6）阶段代码宜为可选项，专业代码、阶段代码与类型代码、序列号之间用连字符“-”分隔开。

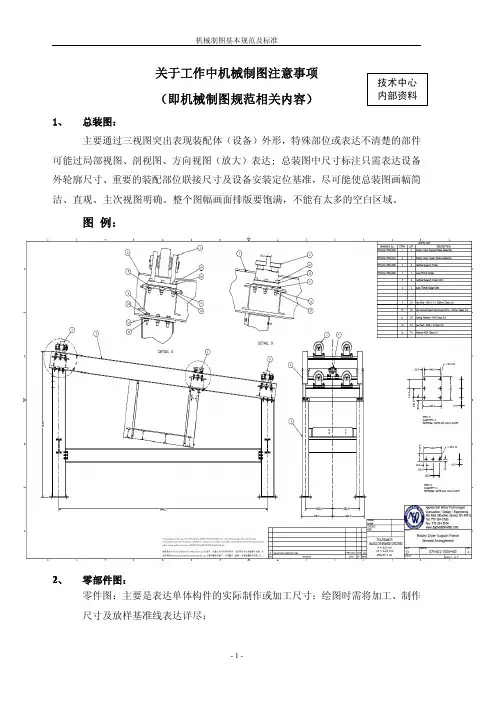

关于工作中机械制图注意事项（即机械制图规范相关内容）1、总装图：主要通过三视图突出表现装配体（设备）外形，特殊部位或表达不清楚的部件可能过局部视图、剖视图、方向视图（放大）表达;总装图中尺寸标注只需表达设备外轮廓尺寸、重要的装配部位联接尺寸及设备安装定位基准，尽可能使总装图画幅简洁、直观、主次视图明确。

整个图幅画面排版要饱满，不能有太多的空白区域。

图例：2、零部件图：零件图：主要是表达单体构件的实际制作或加工尺寸；绘图时需将加工、制作尺寸及放样基准线表达详尽；部件图：通过多个零件的拼焊或组装形成的构件；绘图时除表达局部制作尺寸外还需标注清楚相关部件之间的衔接安装尺寸和安装、定位基准；图例（零件图）：图例（部件图）：3、机械制图中线层的运用4、总装图、零部件图中序号及引出标编排同一图纸中不同的零件用不同的序号按顺序指引编排，且明细表中零部件序号与图中指引需一致，所有序号或文字在视图中要保持水平、垂直方向按顺序（顺时针或逆时针）排列，所有指引线尽可能保持平行线。

图例：5、明细表、标题栏明细表中所有内容需编写正确且符合规范，所有图纸中相同材质的单一零件材料需致，不可以有的图中为Q235,有的图中为Q235B，除非特殊场合零部件才可以调整零件材质；所有明细栏和标题栏中需注明零部件重量和材质、图号、部件数量；若零件图中数量有多个，标题栏中应注明单件重量。

图例：6、图纸中标注尺寸字体和文字说明所有图纸中标尺寸高度和文字说明、引出标字体高度需按比例统一协调，不能同一张图中字体比例大小不一致；7、焊接构件常用焊缝符号8、工程图号编制方法工程图编制由字母、数字和符号组合而成。

字母表示工程项目名称或设备名称，数字表示零部件编排序号。

图例：总图或部件图XY.HT—XTG.00图例中，公司名称和项目单位名称之间用点作分隔符，项目单位名称和部件编号用杠作分隔符，部件编号和图纸编号之间：1、如果是总装图或部件图（有多张零件分图组成）用点作分隔符2、如果是单体零件图（无零件分图）用杠作分隔符。

关于编制工程图号的管理办法为了使档案室对工程图纸及资料进行更高效快捷的归档管理与提取，针对现在图号混乱的现象，制定以下管理办法。

一、各设计类型工程图纸图号编制办法：1、合同类型为建筑类·工程编号：与合同编号一致（04设GJ01-001）·设计阶段(五个): ①方案②方案报建③初步设计④施工报建⑤施工图·图号：建筑专业J-01结构专业G-01给排水专业S-01电气专业D-01空调、通风专业F-012、合同类型为人防类·工程编号：与合同编号一致（04设RF01-001）·设计阶段(五个): ①方案②方案报建③初步设计④施工报建⑤施工图·图号：建筑专业RF-J-01结构专业RF-G-01给排水专业RF-S-01电气专业RF-D-01空调、通风专业RF-F-013、合同类型为装修类·工程编号：与合同编号一致（04设ZX01-001）·设计阶段(三个): ①方案②消防报建③施工图·图号：建筑专业ZX-J-01给排水专业ZX-S-01电气专业ZX-D-01空调、通风专业ZX-F-014、合同类型为景观类·工程编号：与合同编号一致（04设JG01-001）·设计阶段(五个): ①方案②方案报建③初步设计④施工报建⑤施工图·图号：景观专业JG-J-01结构专业JG-G-01电气专业JG-D-01给排水专业JG-S-01另：图纸目录不需编图号二、图纸修改后的图号编制方法·图纸经过修改重新出图，原图纸作废。

在各图号后冠以小写字母，第一次修改为a，第二次修改为b如此类推。

如建筑专业第一次修改图纸图号为：J-01a，第二次为：J-01b。

·图纸经过修改出补充图纸的，原图纸保留。

在各图号后加一杆后再冠以数字，第一份补充图纸为-1，第二份补充图纸为-2。

如建筑专业第一份补充图纸图号J-01-1，第一份修改图的补充图的图号J-01a-1。

机械图纸编号规则
总装配图:XXX-00
部件1装配图：XXX-01-00
零件图1:XXX-01-01
零件图2:XXX-01-02
零件图3:XXX-01-03
……
部件2装配图:XXX-02-00
零件图1:XXX-02-01
部装图2:XXX-02-02-00
零件图2.1:XXX-02-02-01
零件图2.2:XXX-02-02-02
零件图2.3:XXX-02-02-03
……
零件图3:XXX-02-03
零件图4:XXX-02-03
……
部件3焊合图:XXX-03-00
零件图1:XXX-03-01
零件图2:XXX-03-02
零件图3:XXX-03-03
……
一、“XXX”作为设备字母代号，可以用其英文简写或拼音开头的字母加上设备相应的规格代号；
二、一般装配图、焊合图后都有加“—00”，其下的零件图就接在后面编“01、02、03……”，依此类推；
三、每一级装配图下都可以添加隶属于该装配图的部装图，该部装图与装配图下属的零件图属于同一级，但是需要添加“—00”后缀；
四、每级编号：01，02，03，04—99……0A，0B，—9A，9Z，—ZZ；最多可编1156个号；。

工程图图号编制方法
(供参考)
工程图图号由一组或多组符号、数字或符号和数字共同混合组成。

第一组为机床型号，第二组为部件代号，第三组为零件代号。

组与组之间用“—”隔开。

图号示意： XXXXXX—X—X
如：CK6136 表示CK6136数控车床
CK6136—4 尾座表示CK6136数控车床的部件—尾座
CK6136—4—7 手轮表示CK6136数控车床尾座的零件—手轮
更小零件的图号：
当某零件由两个以上更小的零件组成（或焊接、铆接成）一体独立使用时，其中的更小零件需加工，也必须出工程图，这时可在该零件代号后加更小零件的代号来表示，他们之间用小数点隔开。

如：CK6136—4—7.2 把手表示CK6136数控车床尾座手轮的组成零件—把手
车床编号：
机床型号编制：
符号原则按国家标准，如“C”表示车床，其它部分可以自主编号或参考其它厂家型号，以便通用。

部件代号统一如下：
1床身部分（包括底座）
2主轴箱部分
3马鞍（大、中、小拖板）部分
4尾座部分
5传动系统部分
6润滑部分
7冷却部分
8防护罩部分
D 电器部分（包括照明等）
K 控制部分
如果某项部件空缺则该项代号空缺，如有的车床没有尾座，则尾座代号“4”空缺不用。

2013-9-27。

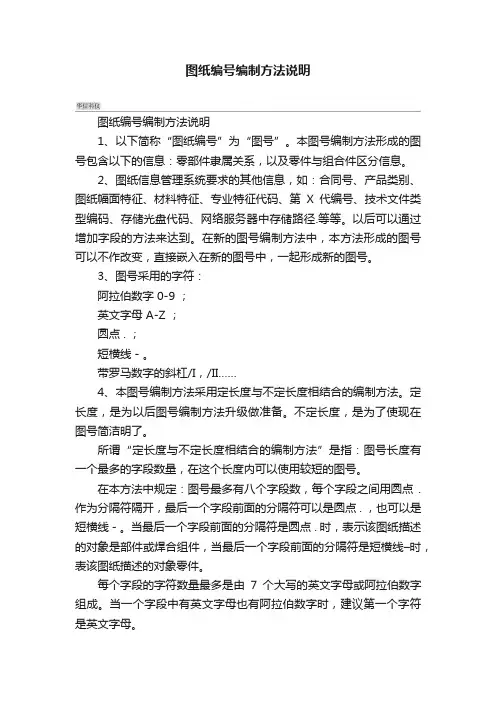

图纸编号编制方法说明图纸编号编制方法说明1、以下简称“图纸编号”为“图号”。

本图号编制方法形成的图号包含以下的信息：零部件隶属关系，以及零件与组合件区分信息。

2、图纸信息管理系统要求的其他信息，如：合同号、产品类别、图纸幅面特征、材料特征、专业特征代码、第X代编号、技术文件类型编码、存储光盘代码、网络服务器中存储路径.等等。

以后可以通过增加字段的方法来达到。

在新的图号编制方法中，本方法形成的图号可以不作改变，直接嵌入在新的图号中，一起形成新的图号。

3、图号采用的字符：阿拉伯数字 0-9 ；英文字母 A-Z ；圆点 . ；短横线 - 。

带罗马数字的斜杠/I，/II……4、本图号编制方法采用定长度与不定长度相结合的编制方法。

定长度，是为以后图号编制方法升级做准备。

不定长度，是为了使现在图号简洁明了。

所谓“定长度与不定长度相结合的编制方法”是指：图号长度有一个最多的字段数量，在这个长度内可以使用较短的图号。

在本方法中规定：图号最多有八个字段数，每个字段之间用圆点 . 作为分隔符隔开，最后一个字段前面的分隔符可以是圆点 . ，也可以是短横线 - 。

当最后一个字段前面的分隔符是圆点 . 时，表示该图纸描述的对象是部件或焊合组件，当最后一个字段前面的分隔符是短横线–时，表该图纸描述的对象零件。

每个字段的字符数量最多是由7个大写的英文字母或阿拉伯数字组成。

当一个字段中有英文字母也有阿拉伯数字时，建议第一个字符是英文字母。

如上描述，以下的图号是合法的：CCCCC.DDDDDDD.EEEEEEE.FFFFFFF. GGGGGGG-0000001OIL510.Z001OIL510.FLQOIL510.FLQ-001(这是一个零件的图号)OIL510.FLQ.001(这是一个部件、组合件、焊合组件的图号)以下图号是非法的：OIL510-FLQ-001(不是最后一个字段的前面不允许用短横线–作为分隔符)AAAAAAAA.BBBBBBBB(每个字段的长度超过7个字符)AAA\BBB\CCC(使用了非法的字符)AAA.BBB.(最后多了一个分隔符)5、图号的关系：图号在编制时常采用两种原则，既具有隶属关系和不具有隶属关系的编号原则。

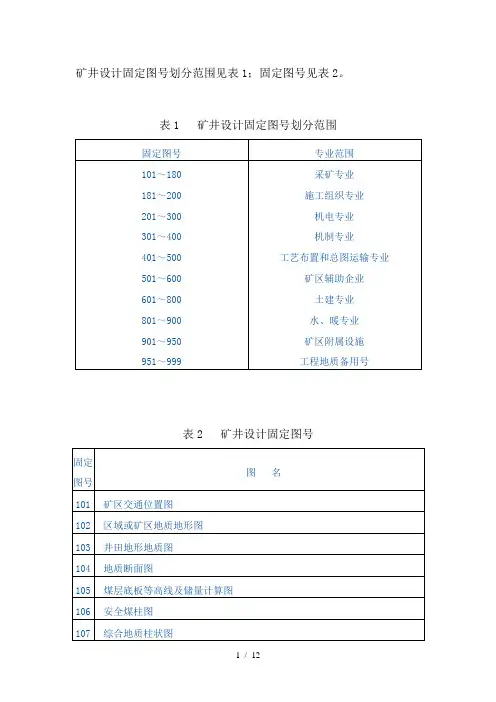

矿井设计固定图号划分范围见表1；固定图号见表2。

表1 矿井设计固定图号划分范围表2 矿井设计固定图号*适用于立、平、斜井筒及暗井。

一、说明（一）为了加强设计管理和使用方便，并照顾历史习惯，图纸编号仍采用固定图号的编制方法，分矿井、露天、选煤厂、矿区机电修配厂及火药厂五部分统一编制固定图号以（79）煤设字第1175号颁发。

（二）矿区辅助企业和附属设施的固定图号，合并在矿井中，不作为独立部分出现。

（三）矿井选煤厂及露天矿选煤厂的固定图号，采用选煤厂固定图号。

与矿井或露天合用的单位工程则采用矿井或露天的固定图号。

其它方面亦可类推。

（四）为了减少同类固定图号，将有些单位工程或设备归类，采用一个固定图号，如各种给煤机、筛分机、漏斗等。

（五）一些附属性设备如工作台、架子等不单设固定图号，合并入主导设备图号中。

（六）图纸名称依据煤炭工业设计规范，并照顾习惯用法。

二、设计图纸的分类和符号各类设计图纸的分类和符号，见表1、表2。

表1 图纸分类和符号表2 工程类别代号工程类别名称代号总体设计矿井设计选煤厂设计矿区机电修配厂设计（包括汽车修理厂）露天矿设计输配电设计铁路设计供水设计火药厂设计其它工程设计0 1 2 3 4 5 6 7 8 9注：其它工程设计系指本表0～8以外的，如矿区辅助企业和矿区附属设施等以及有关单位工程设计。

三、图号组成整个图号有号首、号干和号尾三部分组成，彼此间用短横线隔开，例如：S1003—161·1—1号首号干号尾按其相应位置分成五段加以说明（一）号首号首由两段组成：方框1——号首的第一段表示图纸类别和设计阶段的符号，按表1选用。

方框2——号首的第二段。

如系工程设计时，该段由四位数字组成。

第一位数字为工程类别的代号，其规定见表2，后三位数字为设计任务的序号，由设计单位计划部门按工程类被各自排定，从001起按每一个任务序号顺序排列，如系部标准，通用设计时，该段用设计开始编制的年份的后两位数字组成。

图号编制⽅法图样⽂件的编号⽅法1、图样和⽂件编号⼀般可采⽤下列字符：0～9阿拉伯数字A-Z拉丁字母（O、I除外）-短横线.圆点/斜线2、⼀般要求2.1 每个产品、部件、零件的图样和⽂件均应有独⽴的代号：（1）采⽤表格图时，表中每种规格的产品、部件、零件都应标出独⽴的代号。

（2）同⼀产品、部件、零件的图样⽤数张图纸绘制时，各张图样标注同⼀代号。

（3）同⼀CAD⽂件使⽤两种以上的存储介质时，每种存储介质中的CAD⽂件都应标注同⼀代号。

（4）通⽤件的编号应参照JB/T5054.8或按企业标准的规定。

（5）借⽤件的编号应采⽤被借⽤件的代号。

2.2 图样和⽂件的编号⼀般有分类编号和⾪属编号两⼤类。

也可按各⾏业有关标准规定编号。

2.3 图样和⽂件的编号应与企业计算机辅助管理分类编号要求相协调。

3、分类编号分类编号，按对象（产品、零部件）功能、形状的相似性，采⽤⼗进位分类法进⾏编号。

3.1 分类编号其代号的基本部分由分类号（⼤类）、特征号（中类）和识别号（⼩类）三部分组成，中间以圆点或短横线分开，短横线在中间，圆点在下⽅。

必要时可以在尾部加尾注号。

注：企业已开展计算机辅助管理者，应将信息分类码中相应的⼤类号编⼊分类号。

5.2 部分⾪属编号，其产品代号由产品代号、⾪属号和识别号组成。

其⾪属号为部件序号，见下图。

部件序号编到哪⼀级由企业⾃⾏规定。

识别号是对⼀级或⼆级以下部件（称分部件）与零件混合编序号（流⽔号）。

分部件、零件序号推荐三种编号⽅法。

必要时尾部可加尾注号。

※※—※※※※—※※※其中※※：产品代号※※※※：部件序号—⾪属号※※※：零件、分部件序号（流⽔号）—识别号（1）零件、分部件序号，规定※※※—※※※（001～099）为分部件序号，※※※—※※※（101～999）为零件序号。

零件序号也可按材料性质分类。

（2）零件、分部件序号，规定其中逢⼗的整数（如常0、10、20、30、……）为分部件序号，余者为零件序号。

一套房屋建筑工程图的编排顺序：图纸目录、设计说明，总平面图、建筑施工图、结构施工图、设备（水、暖、点、电梯、综合布线等）施工图风向频率图图中实线距中心点最远的风向表示刮风频率最高，成为常年主导风向、平面图的阅读：（1）了解图名，比例，朝向。

（2）分析建筑平面的形状及各层的平面布置情况，从图中房间的名称可以了解各房间的使用性质。

从内部尺寸可以了解房间的净长，净宽（或面积），以及楼梯间的布置，楼梯段的踏步级数和楼梯的走向。

（3）阅读定位轴线及轴线间尺寸，了解各墙体的厚度，门、窗洞口的位置、代号及门的开启方向，门，窗的规格尺寸及数量。

（4）了解室外台阶，花池，散水，阳台，雨篷，雨水管等构造的位置及尺寸。

（5）阅读有关的符号及文字说明，查阅索引符号及其对应的详图或标准图集。

（6）从屋顶平面图中分析了解我一面构造及排水情况。

立面图的阅读：（1）阅读图名或定位轴线的编号，了解某一立面的投影方向，并对照平面图了解其朝向。

（2）分析和阅读房屋的外轮廓线，了解房屋立面的造型，层数和层高的变化。

（3）了解房屋的屋顶，雨篷，阳台，台阶，花池及勒脚等细部构造的形式和位置。

（4）了解外墙面上门窗的类型，数量，布置以及水平高度的变化。

（5）阅读标高，了解房屋室内，外的高度差及各层高度尺寸和总高度。

（6）阅读文字说明和符号，了解外墙面装饰的做法，材料和要求以及索引的详图。

剖面图的阅读：（1）阅读图名，轴线编号，绘图比例，并与底层平面图对照，确定剖面图的剖切位置，投影方向。

（2）从图中了解房屋从室外地面到屋顶竖向各部位的构造做法和结构形式，了解墙体与楼面，地面，梁板，楼梯，屋面等构件之间的相互连接关系和材料做法等（3）看房屋各水平面的标高及尺寸标注，从而了解房屋的层高和总高，外墙各层窗（门）洞口和窗间墙的高度，室内门的高度，室内外高差，被剖切到的墙体的轴线间尺寸等（4）阅读图中的文字说明及索引符号，了解有关细部的构造及做法，在剖面图中表示楼地面，屋面的构造时，通常用一引出线并分别按构造层次顺序列出材料及做法说明。

矿井设计固定图号划分范围见表1；固定图号见表2。

表1 矿井设计固定图号划分范围固定图号专业范围101～180 181～200 201～300 301～400 401～500 501～600 601～800 801～900 901～950 951～999采矿专业施工组织专业机电专业机制专业工艺布置和总图运输专业矿区辅助企业土建专业水、暖专业矿区附属设施工程地质备用号表2 矿井设计固定图号固定图号图名101矿区交通位置图102区域或矿区地质地形图103井田地形地质图104地质断面图105煤层底板等高线及储量计算图106安全煤柱图107综合地质柱状图108与邻近矿井关系图109井田开拓方式图110开拓巷道工程图111主井井筒*112主井井筒与井底车场连接处113114115管子道116副井井筒*117副井井筒与井底车场连接处118风井井筒（包括风硐、安全出口及防爆门框等）* 119风井井筒与风道连接处120其他井筒121井底车场布置图122巷道断面图123巷道交岔点124井下轨道运输系统示意图125运输大巷126矿区井田划分及开发方式图127其他地质图128液压站硐室129柴油机车库、修理间及加油硐室130单轨吊车车库、修理间及加油硐室131主排水泵房132主排水泵房管子道133爆炸材料发放硐室134沉淀池硐室135回风大巷136水仓及清理水仓硐室137主变电所138架线电机车库及修理间139消防材料库140井下爆破材料库141防火门及防火、栅栏两用门硐室142密闭门硐室143等候室、避灾硐室144调度室、医疗室、井下办公室145工具备品保管室146防水闸门硐室147推车机及翻车机硐室或自卸矿车卸载站硐室148井底煤仓及箕斗装载硐室149井下材料转换站150岩粉棚、隔爆水棚、隔爆水袋布置图151各种壁龛及机械设备（包括防火、洒水、照明、电气或油水分离器等）硐室152空气压缩机硐室153蓄电池电机车库及充电硐室154胶带输送机机头及转载硐室155清理井底撒煤硐室及水窝泵房清仓巷156采区水仓及沉淀池157采煤方法图158采区车场图（盘区车场）上部1 下部2 中部3159井下绞车房（卡轨车、单轨吊、无极绳等驱动硐室）160采区煤仓及溜煤眼161采区变电所162采区水泵房163采区布置及机械配备图164采区年进度计划图165井巷工程数量总表166副井井底水窝及水窝泵房167回风上（下）山168轨道上（下）山169采区矸石仓170皮带上（下）山171通风系统图172风门、风桥、密闭等硐室173排放瓦斯工程174井下安全监测布置175首采工作面176充填系统图177水力提升硐室178上仓巷179接替工作面180181矿区交通运输及附属企业分布图182井筒掘进时期地面施工工业场地布置图183巷道掘进时期地面施工工业场地布置图184井筒掘进设备布置及井口提升设备布置图185风井掘进设备布置及井口提升设备布置图186井巷工程施工进度图187井底车场施工进度图188移交生产时采区施工进度图189机电设备安装工程施工进度图190土建工程施工进度图191采矿、土建、机电工程综合进度表192矿井建设顺序及产量平衡表193其他巷道194大巷装车站195196197198199200*适用于立、平、斜井筒及暗井。

图号的编制：一般常用的编制：4.1.2 图号的编制方法4.1.2.1 图纸按产品、模块、组件、零件的隶属关系编号。

（1）“产品代号”由字母和数字组成，常规产品以公司编制的标准“产品简介”型号为准，订制产品以下单型号为准。

（2）“版本代号”由X、01、02、03组成。

X表示新版，主要是常用钣金结构改造后，为使其与原结构投料不冲突和配套使用特定的版本代号；01、02、03是针对仪表机箱结构的更新所定的专用版本代号，01表示第一代，02表示第二代，03表示第三代。

出现新版本时要注明对前面版本的处理办法（取消、保留），同一型号不同版本号的图纸在设计部门未通知取消的情况下均需存档，投料时需明确版本号，假如某一版本图纸需要取消时设计部门要出“图纸更改通知单”。

针对产品名称及文件名有版本区别时如何定义做出区别：主要是在能保证技术要求的基础上，为了结构上更合理和降低成本，做了工艺上的改进。

如THWD-1C型老桌子和THWD-1C(X).2B.1桌，THWD-1C型老桌子焊接结构，工艺程序多、复杂，分量重，成本高，THWD-1C(X).2B.1桌类似方管的框架结构，结构简单，成本低，两者都在使用；TH-I型智能转动惯量实验仪包括TH-I(-02).1机箱和TH-I(-03).1机箱，TH-I(-02).1机箱结构由机箱箱身、机箱前面板和箱盖三部分组成，TH-I(-03).1机箱结构由机箱箱盖(通用)和机箱箱底两部分组成，工艺程序少，简单，方便。

（3）“模块代号”由数字组成，其级数与位数应按产品结构的复杂程度而定。

模块代号主要是根据产品结构及生产方式来确定分类方法，如：THMSRX-3型产品中的THMSRX-3.1、2、3、4、5、6、7、8、9、10代号，其中1～9分别指代第一站到第九站中的各站，10代表各站所共用的型材桌、控制盒等；再如：THMET-1型产品中的THMET-1.1、2代号，分别指代屏部分和桌部分。

工程图册编制说明一、概述1．工程图册系指由编制的面向具体车站的描述产品硬件配置、结构及配线的图册。

2．工程图册的编制依据是市场部编制的《产品要求汇总表》和联锁生产部编制的发给生产工厂的《联锁设备投产通知单》。

上述文件称作编制依据文件。

3．工程图册在生产过程中编制，开通施工期间带至现场并据此施工，同时与实际设备对照核实，如有不符在回京后予以订正，并作为竣工图纸交付用户。

4．工程图册属工程归档内容。

二、基本编制方法1．由技术部提供全部工程标准图纸，同一类标准图按照不同的产品要求信息（称作关键信息）分为不同种，编制人员根据编制依据文件中描述的关键信息选用适用的图纸。

或对其进行删减。

2．工程图标准图的命名方法工程图标准图电子文件的文件名分为“名称”“标识”两部分。

名称为汉字，标识为大写英文字母。

标识描述了该图纸适用的关键信息，无标识描述的图纸为各种类型设备通用。

3．主要关键信息a.设备类型设备类型目前有L、G、S三种，为我方向生产工程提出的机柜配置要求，分别对应大站、中站、小站。

具体为：∙大站:两个联锁机柜,一个综合柜的配置，图纸文件名中标识L;∙中站: 两个联锁机柜的配置,图纸文件名中标识G;∙小站: 一个联锁机柜的配置, 图纸文件名中标识S。

设备类型在《联锁设备投产通知单》中说明。

b.是否带监测带监测机柜的站, 图纸文件名标识中标有J;是否带监测在《联锁设备投产通知单》中说明。

c.生产厂目前有沈信、北信、上海、成都4个工厂生产我方产品。

标识为：沈信---S；北信----B；上海----H；成都----C。

生产厂信息在《联锁设备投产通知单》中说明。

d.操作显示手段操作显示手段是否双鼠标或多鼠标、是否有数字化仪、是否有后台、几个屏幕、是否有小键盘等信息。

需根据上述信息增减相应图纸中的相应内容。

上述信息在《产品要求汇总表》中说明。

e.是否带应急盘是否带应急盘在《联锁设备投产通知单》中说明。

需根据上述信息删除相应图纸中的相应内容。

[键入文字]工程图纸编码规则（版本： 01 ）编制：杨德金审核：批准：日期： 2015-11-121 目的规范工程图纸图号编写规则，便于企业内外的协作、交流、管理。

2 范围本标准适用于本集团所有工程图纸图号的编写。

3 职责3.1 技术研发中心是工程图纸图号编写的责任部门,负责对工程图纸图号的编写、更改等工作。

3.2 技术研发中心开发项目工程师负责对新产品工程图纸图号的编写、申请工作。

3.3 技术文员负责对新产品工程图纸图号申请单的复核工作。

3.4 技术研发总监负责对新产品工程图纸图号使用的批准工作。

4 编写规则4.1膨胀水箱图纸图号的编写方法a) 膨胀水箱图纸编号由4部分组成，共14位：第一部分是3位，代表公司名称，公司名称第一个大写拼音首字母表示；第二部分是5位，代表产品型号，圆形或者方形，以及容积大小和带支架与不带支架的关系，第三部分是4位，代表顾客名称，及客户序列号用4位数字表示；第四部分是2位，00代表成品，用2位数字表示。

比如：AMY-ET08A-KM01-00这是圆形为ET ，方形为FT,比如；AMY-FT06A-HR-00。

成品客户的序列号 顾客名称支架 （A 是带支架，B 是不带支架） 容积大小 （4.5L-10L) 形状（ET 为圆形,FT 为方形） 艾默樱（AMY )5. 1凡正式的工程图纸都必须由设计人员统一编号，图纸定稿前要填写《工程图纸图号申请表》，由技术文员对编号的符合性、唯一性进行复核后交技术研发总监批准后方可在新品工程图上使用。

5.2技术研发中心在设计过程中要保证每个产品、部件、零件的图样均有独立的代码，在借用某一工程图纸时应使用原有图号。

5.3 当出现图号错误、重复等现象时，按《文件控制程序》更改要求进行更改。

6相关文件 《文件控制程序》 7相关记录《工程图纸图号申请表》附录：工程图纸图号申请表。

工程设计文件和样机设计文件图号编制临时规定
签发：陈勇
1概述
为进一步规范和统一工程设计文件和样机设计文件图号的编制规则，适应销产存信息化编码要求，特将上述两类图号的编制做出以下规定：
2产品线图号编码
2.1无论是工程图纸还是样机图纸，根据公司最新的产品线分类加上英达康、瑞创达、高压变频产品执
3工程图号编制
3.1工程图号编制按照SJ/T207.4确定前四位编号，工程总明细图号的前四位一般与原产品一致。

后面的编号按照“G+ 4位工程顺序号+1位产品分类代码+2位图纸顺序号”编制，如：RKG3.689.G3025A02。

3.2 工程顺序号按每类产品单独排序。

各类顺序号由专人负责登记、排序、不能重号。

4 样机图号编制
4.1 样机（试制）图号编制按照SJ/T207.4确定前四位编号，后面的编号按照“1位产品分类代码+3位顺序号”编制。

如：RKG8.048.J007
4.2 样机图号顺序号由相关部门设专人负责登记、排序、不能重号。

5 顺序号编制模板
本规定从2009年6月9日起开始执行。

本规定和企业标准Q/RKGJ 02.016-2007《工程设计文件的编制、流转和登记管理》及Q/RKGJ 02.012-2007《设计文件的编制、流转和登记管理》中关于图号编制的部分不一致的内容，以本规定为准。

上述标准修订后，本规定作废。

项目部2009-6-5。
