0.95m 3夹套反应釜设计计算说明书一、罐体和夹套设计计算1.1 罐体几何尺寸计算1.1.1 选择筒体和封头的形式 选择圆柱筒体及椭圆形封头。

1.1.2 确定筒体内径已知设备容积要求0.95m 3，按式（4-1）初选筒体内径：式中，V=0.95m 3，根据【2】38页表4-2，常反应物料为液-液类型， i =H 1/D 1=1～1.3，取 i =1.3，代入上式，计算得1D ≅将D 1的估算值圆整到公称直径系列，取D 1=1100mm ，1.1.3 确定封头尺寸标准椭圆形封头尺寸查附表4-2，DN=1100mm ，选取直边高度h 2=25mm 。

1.1.4 确定筒体高度当D 1=1100mm, h 2=25mm 时，由【2】附表D-2查得椭圆形封头的容积V 封=0.1980 m 3，由附表D-1查得筒体1m 高的容积V 1m =0.950 m 3，按式（4-2）:H 1=(V-V 封)/V 1m =（0.950-0.198）/0.95=0.7916m考虑到安装的方便，取H 1=0.9m ，则实际容积为V= V 1m ×H 1+ V 封=0.950×0.9+0.198=1.053 m31.2 夹套几何尺寸计算 1.2.1 选择夹套结构选择【2】39页图4-4 (b)所示结构。

1.2.2 确定夹套直径查【2】表4-3, D 2= D 1+100=1100+100=1200mm 。

套封头也采用椭圆形并与夹套筒体取相同直径。

1.2.3 确定夹套高度装料系数η=操作容积/全容积=0.9/0.95=0.85 按式4-4计算夹套高度：H 2≥(ηV- V 封)/ V 1m =(0.85×1.053-0.198)/0.95=0.734 m 取H 2=750mm 。

选取直边高度h 2=25mm 。

1.2.4 校核传热面积查【2】附表D-2，由D 1=1100mm ，得罐体封头表面积F 1封=1.3980 m 2查【2】附表D-1，一米高筒体内表面积F 1m =3.46 m 2314iV D π≅罐体结构示意图校核传热面积：实际总传热面积F=F 筒+ F 1封=F 1m ×H 2 +F 1封=3.46×0.75+1.398=3.99 m 2>3.8 m 2，可用。

反应釜计算体积公式反应釜是一种用于进行化学反应的设备，它具有一个封闭的容器，能够控制反应温度、压力和时间等参数。

在设计和操作反应釜时，准确计算其体积是非常重要的，因为它可以影响到反应条件的控制和反应物的使用量。

反应釜的体积可以通过几种方法来计算，其中最常用的方法是基于釜体的几何形状进行计算。

根据反应釜的形状可以分为圆柱形、球形和锥形等。

下面将分别介绍这三种形状反应釜的体积计算公式。

1.圆柱形反应釜的体积计算公式：圆柱形反应釜的容积可以通过计算釜体的底面积乘以高度来得到。

公式如下：V=πr^2h其中，V为反应釜的体积，π为圆周率，r为釜体的半径，h为釜体的高度。

2.球形反应釜的体积计算公式：球形反应釜的容积可以通过计算球体的体积来得到。

公式如下：V=(4/3)πr^3其中，V为反应釜的体积，π为圆周率，r为球体的半径。

3.锥形反应釜的体积计算公式：锥形反应釜的容积可以通过计算锥体的体积来得到。

公式如下：V=(1/3)πr^2h其中，V为反应釜的体积，π为圆周率，r为锥体的底面半径，h为锥体的高度。

需要注意的是，在实际计算中，反应釜的几何形状可能会比较复杂，无法简单地通过上述公式进行计算。

这时候可以采用离散法来进行计算，将反应釜体积划分为多个小体积，并分别计算其体积后再求和。

这在计算复杂形状的反应釜体积时比较常用。

此外，还需要考虑反应釜中的其它构造物对容积的影响，如搅拌器、冷却装置等，需要适当调整计算公式。

总之，在计算反应釜的体积时，首先确定釜体的几何形状，然后根据相应的公式进行计算，如果形状较为复杂，可以采用离散法进行计算。

同时，也需要考虑附加结构物对容积的影响，以提高计算的准确性。

第一章 反应釜釜体与传热装置搅拌设备常被称作搅拌釜（或搅拌槽），当搅拌设备用作反应器时，又被称为搅拌釜式反应器，有时简称反应釜。

釜体的结构型式通常是立式圆筒形，其高径比值主要依据操作容器的装液高径比以及装料系数大小而定。

传热方式有两种：夹套式壁外传热结构和釜体内部蛇管联合使用。

根据工艺需要，釜体上还需要安装各种工艺接管。

所以，反应釜釜体和传热装置设计的主要内容包括釜体的结构和部分尺寸、传热形式和结构、各种工艺接管的安设等。

1.1反应釜釜体1.1.1确定反应釜釜体的直径和高度在已知搅拌器的操作容积后，首先要选择筒体适宜的长径比（H/D i ），以确定筒体直接和高度。

选择筒体长径比主要考虑一下两方面因素：① 长径比对搅拌功率的影响：在转速不变的情况下，P ∝D 5(其中D ：搅拌器直径；P ：搅拌功率），P 随釜体直径的增大而增大很多，减小长径比只能无谓的损耗一些搅拌功率。

一次一般情况下，长径比应该大一点。

② 长径比对传热的影响：当容积一定时H/D i 越高越有利于传热。

长径比的确定通常采用经验值。

在确定反应釜直径和高度时，还应该根据反应釜操作时所允许的装料程度---装料系数η等予以综合考虑，通常装料系数η可取0.6-0.85.如果物料在反应过程中产生泡沫或沸腾状态，η应取较低值，一般为0.6-0.7；若反应状态平稳，可取0.8-0.85（物料粘度大时可取最大值）。

因此，釜体的容积V 与操作溶积V 0有如下关系：V=V 0/η…………………………………………………………………（1.1） 选取反应釜装料系数η=0.8，由V=V 0/η可得设备容积：V 0=V ×η=1×0.8=0.83m 选取H/D i =1.0，由公式m D H V D ii 08.10.10.14433=⨯⨯==ππ……………………………………（1.2）将计算结果圆整至公称直径标准系列，选取筒体直径D i =1000mm ，查《化工设备机械基础》表8-27，DN=1000mm 时的标准封头曲面高度h=250mm ，直边高度h 2=25mm ，封头容积V h =0.1513m ，由手册查得每一米高的筒体容积为3195.0m V =。

反应釜第一节反应釜的总体结构主要由釜体、传热装置和搅拌装置组成。

釜体：它是物料进行化学反应的空间，由筒体和上下封头组成。

多数釜体是密闭的，可承受一定的压力。

传热装置:化学反应过程一般多伴有热效应——放热或吸热。

进行加热或冷却都是为了使温度控制在反应所需要的范围内。

搅拌装置:使参与反应的各种物质混合均匀，接触良好，加速反应。

搅拌装置由搅拌轴和搅拌器组成，其转动装置由电机经减速机减速，再通过联轴器来带动。

第二节釜体及传热装置 一、釜体的尺寸釜体的尺寸主要是确定它的容积、长径比和壁厚。

1、 容积：釜体的全容积与操作容积V相差多少取决于装料系数。

三者的关系为： V η=0取决于物料的性质。

如果物料在反应过程中起泡沫或成沸腾状，可取7.0~6.0=η； 如果物料反应平稳，可取85.0~8.0=η。

长径比主要考虑长径比对搅拌功率、传热以及物料反应的影响。

⑴长径比对搅拌功率的影响搅拌器桨叶直径与搅拌釜内径有一定比例关系。

在固定的搅拌轴转速下，搅拌功率与搅拌器桨叶直径的五次方，而搅拌器直径随釜内径增大要相应增大，因此长径比应考虑选的大一些。

⑵长径比对传热的影响对夹套传热有显著影响。

长径比越大，夹套传热面积越大，同时传热表面距釜体中心越近，物料温度梯度小，有利于提高传热效果。

⑶物料反应对长径比的要求物料反应需要足够的液位高度，物料由充分的接触时间。

需要长径比大些。

工程实际中，可以根据表来进行选择。

3.釜体的壁厚当釜体是正压操作时，按薄膜理论的厚度计算公式进行强度计算，强度的计算压力不低于釜体的设计压力，带夹套的釜体还应按夹套压力作为外压，校核釜体的稳定性，此时的计算压力不得低于加套强度计算时的计算压力。

当釜体为负压操作时，釜体的稳定计算压力取加套的计算压力再加上0.1Mpa。

二、釜体的传热装置釜体的传热装置有夹套和蛇管两类。

在釜体外侧，以焊接或者法兰连接的方式设各种形状的外套，使其与釜体外表面形成密闭的空间，在此空间内通入载热流体，以加热或冷却物料，维持物料的温度在规定的范围，这种结构称为夹套。

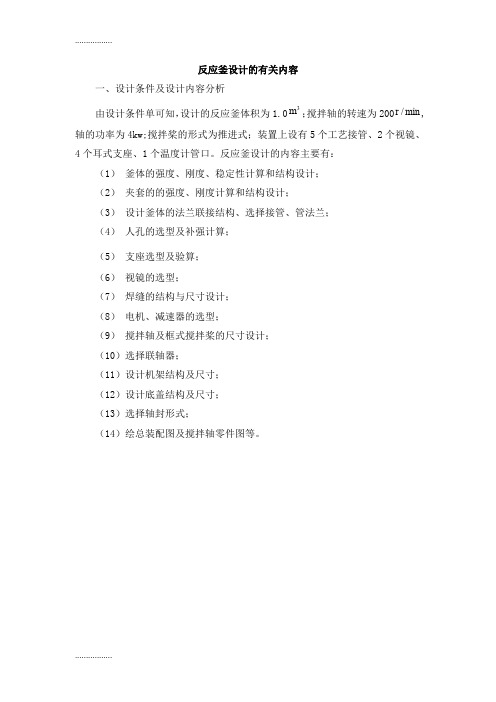

反应釜设计的有关内容一、设计条件及设计内容分析由设计条件单可知，设计的反应釜体积为1.03m ；搅拌轴的转速为200/min r ,轴的功率为4kw;搅拌桨的形式为推进式；装置上设有5个工艺接管、2个视镜、4个耳式支座、1个温度计管口。

反应釜设计的内容主要有：（1） 釜体的强度、刚度、稳定性计算和结构设计； （2） 夹套的的强度、刚度计算和结构设计； （3） 设计釜体的法兰联接结构、选择接管、管法兰； （4） 人孔的选型及补强计算； （5） 支座选型及验算； （6） 视镜的选型；（7） 焊缝的结构与尺寸设计； （8） 电机、减速器的选型；（9） 搅拌轴及框式搅拌桨的尺寸设计； （10）选择联轴器； （11）设计机架结构及尺寸； （12）设计底盖结构及尺寸； （13）选择轴封形式；（14）绘总装配图及搅拌轴零件图等。

第一章 反应釜釜体的设计1.1 釜体DN 、PN 的确定 1.1.1 釜体DN 的确定将釜体视为筒体，取L/D=1.1 由V=(π/4)L D i 2，L=1.1i D 则=Di 31.140.1π⨯⨯，m Di 0.1=，圆整mm Di 1000= 由[]1314页表16-1查得釜体的mm DN 1000= 1.1.2釜体PN 的确定由设计说明书知釜体的设计压力PN ＝0.2MPa 1.2 釜体筒体壁厚的设计 1.2.1设计参数的确定设计压力p1：p1＝0.2MPa ；液柱静压力 p1H=10^(-6)×1.0×10^3×10×1.1=0.011MPa 计算压力p1c ： p1c=p1+p1H=0.2+0.011=0.211MPa ； 设计温度t1： <100℃ ； 焊缝系数Φ： Φ＝0.85许用应力[]t σ：根据材料Q235-B 、设计温度<100℃，由参考文献知[]t σ＝113MPa ；钢板负偏差1C ：1C ＝0.6mm （GB6654-96）； 腐蚀裕量2C ：2C ＝3.0mm 。
