鑫澳康食堂消费机OFB2P-2说明书

第一步：消费机的连接A.RS-485接线示意图：消费机网口插座B. USB通讯直接插线就可以使用（跟发卡器线通用）C. 网络通讯（连接路由器出来的网络）插上消费机，然后在消费机上设置好IP注：在消费机上设置IP按步骤操作：按功能→按2→按确定→按123→确定→按0→按5→按确定→输入IP→按确定第二步：发卡器的连接A.把发卡器用随机佩戴的USB插上连接电脑上B.插上发卡器后安装驱动，打开安装光盘点击驱动安装即可，成功安装在+9VG第三步：IC卡加密1.打开加密软件如下图：2. 点开如下图3.先点生成密码文件点开如下图填上用户名和密码（密码为12为字母或数字）好了点保存保存好了点退出4.点IC卡初始化如下图：选择好串口号（发卡器连接电脑的COM口）选择刚才生成的用户名后把IC卡放在发卡器上（要求IC卡是新的没使用过的）提示成功就表示卡已经加密好了，卡多可以点击提示成功换一张卡第四步：软件安装与设置选择软件安装（软件登陆密码默认：123）1. 软件授权打开软件【其他工具】菜单选择【导入管理卡信息】打开选择授权文件打开如下图：2. 点击高级设置设置消费机和发卡器的串口（设备管理器可以查看串口）如下图：3. 部门信息点【增加】输入部门信息即可4. 窗口机设置点【增加】输入信息即可第五步：新增用户打开【账户管理】如下图：点【新增】填写个人信息后点【保存】即可1.输入所要开设的新账户卡号（必须为5位数字例如：00001，卡号不能超过60000），根据客服不同的要求对卡片进行设置；2.选择卡类别：选择了卡类别可以进行不同的卡别限额、定次、打折操作3.选择有效期：选择卡的有效期后，卡片到设置好的时间了，卡片就不能消费需要管理员重新增加有效期4.号限制；如对卡片设置对某一台机号设置，则这张卡就不能在个机号上消费输完账户资料后按【保存】按钮，系统会提示如下图：点【YES】将信息写入一张IC卡内，点【NO】暂时不写入IC卡内，稍后再提交；点【YES】时，请确定读卡器与电脑的连线，及读卡器上是否有一张卡（IC卡内的金额为零）并且此卡不能为该系统中已使用的卡号和人员编号重复第六步：机器授权把消费机连接能通讯后点【机器读卡启用】如下图：消费机启用提示成功即可注明：以上说明为简单说明书如需要更详细的步骤请阅读整版【IC消费机软件说明】。

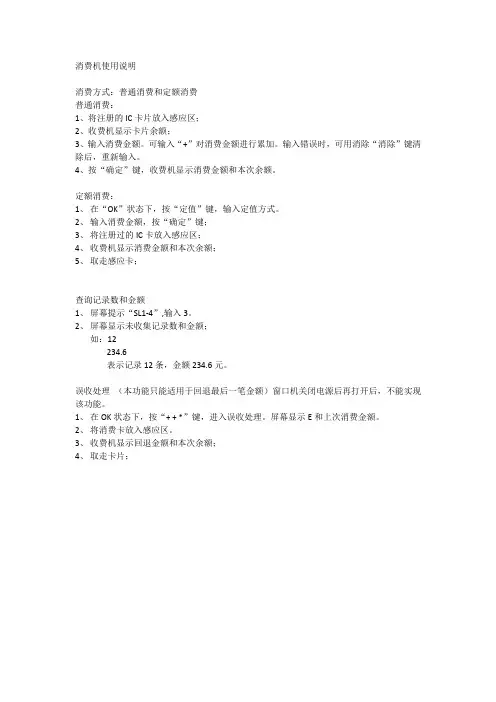

消费方式：普通消费和定额消费普通消费：1、将注册的IC卡片放入感应区；2、收费机显示卡片余额；3、输入消费金额。

可输入“+”对消费金额进行累加。

输入错误时，可用消除“消除”键清除后，重新输入。

4、按“确定”键，收费机显示消费金额和本次余额。

定额消费：1、在“OK”状态下，按“定值”键，输入定值方式。

2、输入消费金额，按“确定”键；3、将注册过的IC卡放入感应区；4、收费机显示消费金额和本次余额；5、取走感应卡；查询记录数和金额1、屏幕提示“SL1-4”,输入3。

2、屏幕显示未收集记录数和金额；如：12234.6表示记录12条，金额234.6元。

误收处理（本功能只能适用于回退最后一笔金额）窗口机关闭电源后再打开后，不能实现该功能。

1、在OK状态下，按“+ + *”键，进入误收处理。

屏幕显示E和上次消费金额。

2、将消费卡放入感应区。

3、收费机显示回退金额和本次余额；4、取走卡片；发卡单一开卡卡片管理——发卡1、确认读卡机是否连接正常；2、将未注册过的IC卡放置在读卡机的感应区，点击绿色“？”号检测IC卡卡号。

3、填写注册信息：编号（点击下拉列表查询最后一个编号+1）、姓名、部门等信息；4、开卡是否直接充值？“存款”栏填写充值金额；5、确认上述信息无误，点击“发卡”6、弹出发卡成功显示栏。

改卡：卡片管理——改卡（注册信息出错后需更改卡片及数据库信息）1、确认读卡机是否连接正常；2、将需更改的IC卡，放置在读卡机的感应区，点击绿色“？”号检测IC卡卡号，点击红色“放大镜”核实该卡的信息是否有误。

3、修改改卡的数据库资料：视实际数据情况分别修改：编号、姓名、部门等资料信息；4、确认修改资料正确，点击“改卡”；5、弹出改卡成功显示栏。

退卡：卡片管理——退卡（人员离职或其他情况导致需退卡情况）1、确认读卡机是否连接正常；2、将需更改的IC卡，放置在读卡机的感应区，点击绿色“？”号检测IC卡卡号，点击红色“放大镜”核实该卡的信息是否有误。

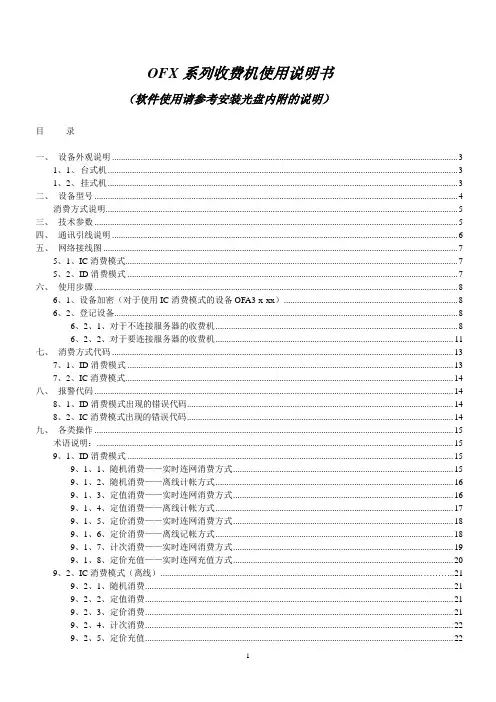

OFX系列收费机使用说明书（软件使用请参考安装光盘内附的说明）目录一、设备外观说明 (3)1、1、台式机 (3)1、2、挂式机 (3)二、设备型号 (4)消费方式说明 (5)三、技术参数 (5)四、通讯引线说明 (6)五、网络接线图 (7)5、1、IC消费模式 (7)5、2、ID消费模式 (7)六、使用步骤 (8)6、1、设备加密（对于使用IC消费模式的设备OFA3-x-xx） (8)6、2、登记设备 (8)6、2、1、对于不连接服务器的收费机 (8)6、2、2、对于要连接服务器的收费机 (11)七、消费方式代码 (13)7、1、ID消费模式 (13)7、2、IC消费模式 (14)八、报警代码 (14)8、1、ID消费模式出现的错误代码 (14)8、2、IC消费模式出现的错误代码 (14)九、各类操作 (15)术语说明： (15)9、1、ID消费模式 (15)9、1、1、随机消费——实时连网消费方式 (15)9、1、2、随机消费——离线计帐方式 (16)9、1、3、定值消费——实时连网消费方式 (16)9、1、4、定值消费——离线计帐方式 (17)9、1、5、定价消费——实时连网消费方式 (18)9、1、6、定价消费——离线记帐方式 (18)9、1、7、计次消费——实时连网消费方式 (19)9、1、8、定价充值——实时连网充值方式 (20)9、2、IC消费模式（离线）....................................................................................................................... .. (21)9、2、1、随机消费 (21)9、2、2、定值消费 (21)9、2、3、定价消费 (21)9、2、4、计次消费 (22)9、2、5、定价充值 (22)9、2、6、定次充值 (22)9、2、7、金额补贴 (23)9、2、8、次数补贴 (23)十、收费机其它操作 (24)10、1、消费更正 (24)10、2、随机方式转定值方式 (24)10、3、实时转离线 (24)十一、收费机的查询功能 (25)11、1、查看机器类型和版本号 (25)11、2、查看机器出厂号 (25)11、3、查看机器时钟 (25)11、4、查看当天消费汇总 (25)十二、其它 (26)附：（可作食堂人员使用说明） (27)特定操作 (27)报警代码 (28)1、ID消费模式出现的错误代码 (28)2、IC消费模式出现的错误代码 (28)一、设备外观说明1、1、台式机1、2、挂式机二、设备型号1、型号定义说明：2、型号说明：说明：OFB3P-1、OFB3P-2、OFB5P-1、OFB5P-2采用TCP/IP通讯，不支持RS485.注：查看设备型号方法1、设备通电待机显示的C1～C8或d1～d9表示型号中的“C x”和“Dx”部分。

一、消费模式设置（F1-0）1.1相关操作命令代码F1-0消费模式设置P30 输入消费模式0 定值消费1 自由消费2 编码消费3 计次消费0定值消费定值消费即是进入此消费模式只能进行定值消费。

如果选择此项,则必须对消费机进行“定值消费额的设置”后才能使用，“定值消费额的设置”方法见本章的第四节。

1 自由消费自由消费即是可以按照需要从消费机的键盘上输入随意的消费金额。

2 编码消费一个编号对应于一种消费金额，营业员只需输入编号就会有对应的金额，如果选择此项,则必须对消费机进行“设置编码消费额”后才能使用，“设置编码消费额”3 计次消费只记录刷卡次数,无金额产生.注:升级后的特定模式消费机无法切换.二、设置本机机号（F1-2）2.1相关操作命令代码F1-2设置本机机号P02输入本机密码P18输入本机机号2.2 具体步骤步骤一、输入F1-2从键盘输入F1-2（输入F1之后接着输2），此时我们看到显示屏上显示P02。

步骤二、P02输入本机密码“确定”后显示屏上显示P18, P18为输入本机机号。

步骤三、P18输入本机机号输入本机机号，“确定”。

消费机上显示GOOD,设置本机机号OK。

三、设置定值消费额（F1-3）3.1 相关操作命令代码1: 输入F1-32:P02 输入密码3:P20 输入定值金额。

4:“确定”定值消费额设置成功四、设置编码消费额（F1-5）4.1 相关操作命令代码F1-5 设置编码消费额P02 输入本机密码P40-n(n为0---B) 设置n编码对应消费额4.2 功能说明设置编码0-9对应的消费额4.3 具体步骤步骤一、输入F1-5键盘输入F1-5（输入F1之后接着输5），此时我们看到显示屏上显示P02。

步骤二、P02输入密码“确定”后显示屏上显示P40-0。

步骤三、P40-0输入0键对应的编码消费额输入消费额，确定后显示屏显示P40-1，步骤四、重复步骤三进行其它编码消费额的设置。

如不需设置的编码则直接输入“确定”消费机上显示GOOD,设置脱机限额OK。
