IC卡消费机说明书样本

五、系统拓补示意图整个系统均采用TCP/IP方式走线，可以利用现有的电脑网络。

此种方式控制灵活，性能稳定，速度快！还可以使用无线集线器组成无线网络。

六、维护与保养您的L990T台式消费机是具有优良设计和工艺的产品，应小心使用。

下列建议将帮助您有效使用保修服务。

↓非授权技术人员请不要随意拆卸电路板。

↓消费机内后备电池应经常充电，避免锂电池耗干影响使用寿命。

充电时间24小时。

↓请将消费机固定于安装位置防止碰撞划伤和跌落而损坏。

↓卡片应妥善保存，不要在智能卡上乱贴纸，防止折弯变形，勿烘烤，并经常保持卡片清洁。

↓在对消费机下载新的更新程序之前，必须将所有数据收集到电脑中，以避免数据丢失。

↓不要将设备存放在过热的地方。

高温会缩短电子设备的寿命。

↓保持设备干燥。

雨水、湿气和各种液体或水分都可能含有矿物质，会腐蚀电子线路。

↓用户刷卡时，请将卡放近设备的感应区内并停留片刻约0.5秒，不要用卡拍打机器以免造成卡的损坏。

↓不要使用硬物敲打或剧烈振动，粗暴地对待消费机会损坏内部电路板及精密的结构。

↓若本设备发生故障，应及时与当地经销商技术服务中心联系。

这些建议都同等地适用于您的设备和各个配件如对产品有任何建议和技术支持问题，欢迎与我们联系谢谢您花时间阅读本手册！L990T多功能实时消费机硬件操作使用说明书感谢您购买型号：L990T台式消费机，我们将为您提供最优质的服务。

L990T是在总结以往消费机各种缺点和用户需求的基础上开发的专业消费设备。

专门针对食堂、餐厅、超市、小卖部等消费场所设计，淘汰以往采用的现金、饭票、接触式智能卡等消费结账方式，使用非接触式IC卡作为电子钱包，提供强大的卡保密性能和更轻松简洁的消费方式。

有效的解决了传统的饭票流通所带来的不卫生、零钱不够找、偷饭票、伪造饭票等一系列让管理者费尽心思的疑难问题。

一．键盘标识L990T台式消费机使用键盘操作。

通过消费机面板上的键盘可以进行日常消费扣款操作、设置设备的部分参数和功能等，以下主要介绍通过键盘功能的操作方法。

目录第一章产品简介1.1 产品概述1.2产品结构示意图1.3产品特点第二章技术参数第三章设备操作说明3.1 网络拓扑图3.2 消费机操作说明第四章软件操作说明第五章问题集及解决方法一、产品介绍1.1产品概述POS-IC-485-01消费机是我公司自主研发的简易化、智能化的新型消费机, 广泛应用于校园、企业、政府机关的食堂、超市、会所等内部收费的场合, 实现交易和结算的电子化、智能化, 提高管理效率和完善管理手段, 是校园、企业一卡通系统的主要组成部分。

易装易用免培训的设计理念, 最大限度地降低日常维护成本, 不但让经销商、工程商朋友省时省心, 同时也给使用者一个全新的使用体验。

1.2产品结构示意图1.3 产品特点:◆数据传输: RS-485实时联网传输方式; U盘定时采集消费记录与下传参数设置方式; ( 可选)◆已存记录查询: 具备脱机按键查询消费总额, 消费累计次数, 最后一餐的消费时间;◆刷卡记录查询: 具备脱机按键查询设备上所有消费过的卡号及其消费餐次,消费金额, 卡内余额;◆记录保存: 采用固化芯片储存方式储存, 断电不会丢失数据;◆消费卡余额查询: 显示姓名, 卡号, 余额, 累计消费金额及次数;◆消费模式: 普通消费, 定额消费, 快捷键方式消费, 每餐计次消费;◆消费时段: 早餐时段, 中餐时段, 晚餐时段, 夜宵时段;◆遏制恶意消费: 当日最大消费金额限制, 当日最大消费次数限制, 超额密码消费限制;◆卡有效期: 可设定消费卡的使用期限;◆卡类型: 可设定8种类型的消费卡, 可针对设备设置允许消费的类卡;◆个性设置: 可自己设定开机文字显示, 待机LOGO画面显示( 128*32黑白像素图片) , 售后服务热线显示( 128*64黑白像素图片) ;二、技术参数2.1 双面128*64四行中文液晶图形显示;2.2 发卡容量: 65536张卡或更多。

2.3 刷卡记录容量: 50000条。

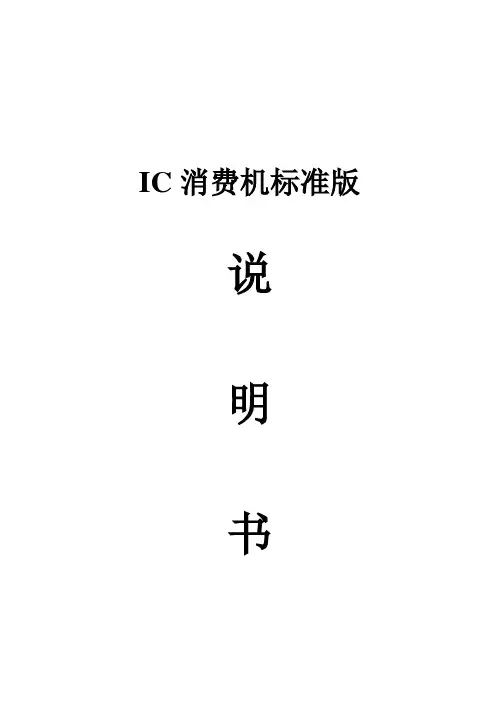

IC消费机标准版说明书目录1、【系统概述】 (3)2、【包装清单】 (3)3、【性能参数】 (4)4、【工程布线要求】 (5)5、【消费机按键说明】 (6)6、【消费机操作说明】 (7)6.1消费模式 (7)6.1.1 自由消费 (7)6.1.2 定额消费 (8)6.1.3 编码（品名）消费 (9)6.1.4 消费完成后界面 (10)6.2机器参数设置 (10)6.2.1 进入功能菜单 (10)6.2.2 设置机号 (11)6.2.3 设置消费模式 (12)6.2.4 设置固定消费模式时能否从消费界面修改消费金额 (13)6.2.5 设置固定消费金额 (13)6.2.6 设置单笔最高限额 (14)6.2.7 更改进入功能菜单密码 (14)6.2.8 解挂 (15)6.2.9 挂失 (15)6.2.10 通讯设置 (16)6.2.11 语音设置 (17)6.2.12 设置IP地址（在TCP/IP通讯时使用） (18)7、【液晶机器附加功能】 (18)7.1.1调节屏幕对比度 (18)7.1.2手持是否开启打印 (19)7.1.3 GPRS连线与断线图 (19)7.1.4 计时功能 (20)7.1.5 U盘功能 (20)8、【错误提示】 (21)9、【通讯线顺序】 (22)1、【系统概述】非接触式ID/IC卡消费管理系统是当前最先进的收费、食堂售饭系统。

它采用了射频识别（RFID）技术，并结合现代管理方法设计而成。

具有免接触，无损耗，技术先进，系统扩张性好，无需维护，投资一步到位等优点，避免了因接触IC卡的读写、油污、芯片裸露等缺陷造成的各种故障。

是取代磁卡，接触式IC卡的收费机，是广大学校，企事业单位提高管理水平，实现电脑化的最佳选择。

2、【包装清单】1)IC数码管/液晶消费机一台（台式/挂式）2)DC12V电源适配器一个3)通讯线一条4)光盘一张（一套系统配一张）5)说明书一份6)保修卡一张如果您发现设备在运输过程中被损坏或丢失了任何部件，请通知本公司或公司的经销商，我们会尽快给您妥善解决。

感应卡消费机使用手册目录第一章、前言---------------------------------------------------------------------------------2-2第二章、产品简介---------------------------------------------------------------------------2-2第三章、包装清单---------------------------------------------------------------------------2-2第四章、产品性能参数---------------------------------------------------------------------3-3第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8第一章前言尊敬的用户, 真诚感谢您选用本公司的产品, 在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。

IC餐饮管理系统收费机使用说明书-------深圳博思凯电子有限公司一、系统卡的使用：1、系统卡用来初始化系统。

2、同一系统必须使用同一张系统卡，不可用其它系统卡。

3、系统管理软件安装完成后，初次启动软件时系统要求制作一张系统卡，进入系统后请先制作系统卡。

4、初始化收费机。

二、收费机初始化：初始化收费机时，按“设置”键，窗口显示“s”，再输入密码“1278”后显示“PS-”，再输入“87”，将系统卡快速靠近感应区，当操作成功时将会显示“CF”并伴有“嘟”的一声，将收费机关闭并重新开机即可。

收费机的初始化仅在初装时进行，若在使用期初始化收费机将会使收费机中的数据丢失。

三、设置收费机机号：收费机机号的设置关系到系统运行的正常与否，收费机机号不得相互重复，并与管理软件中窗口设置的机号相一致。

机号设置：按“设置”窗口显示“s”再输入密码“1278”后显示“PS-”，再按“85”，接着按下机号（如：001，002....）即可。

注：收费机机号在一套系统中为唯一的，机号重复会导致系统无法正常通讯。

四、收费机窗口显示说明：CE ：卡错P ：系统处于普通消费方式下（大多数操作在此状态下进行）g ：系统处于固定消费方式下EEE ：表示此卡已被挂失（请没收）FULL ：收费机中数据太多，需及时读取NE ：统计卡已满，需插入另一张统计卡LO ：卡中金额少不够本次消费C ：收费机处于通讯状态，请稍候CF ：操作正常PS-XX：收费机处于“设置”状态五、“设置”功能（按“设置”后，收费机显示“S”，操作人员需输入操作密码“1278”后才可继续进行操作）“设置”+“81”—设置服务员代码，操作人员在完成系统软件中的服务员设置后，即可在收费机设置服务员代码，当某一收费机设置了一个服务员代码后，该收费机中的消费记录为该服务员的操作记录，直到重新设置其他服务员为止。

服务员代码用两位数表示。

“设置”+“82”—查看收费机时钟。

用户可以通过此项功能来查看收费机上的日期和时间，该时间在系统收集消费数据时会自动更正为计算机当前的时间，也可通过后面所述的方法手动调节。

目录第一章产品简介1.1 产品概述1.2产品结构示意图1.3产品特点第二章技术参数第三章设备操作说明3.1 网络拓扑图3.2 消费机操作说明第四章软件操作说明第五章问题集及解决方法一、产品介绍1.1产品概述POS-IC-485-01消费机是我公司自主研发的简易化、智能化的新型消费机，广泛应用于校园、企业、政府机关的食堂、超市、会所等内部收费的场合，实现交易和结算的电子化、智能化，提高管理效率和完善管理手段，是校园、企业一卡通系统的主要组成部分。

易装易用免培训的设计理念，最大限度地降低日常维护成本，不仅让经销商、工程商朋友省时省心，同时也给使用者一个全新的使用体验。

1.2产品结构示意图1.3 产品特点：◆数据传输：RS-485实时联网传输方式；U盘定时采集消费记录与下传参数设置方式；（可选）◆已存记录查询：具备脱机按键查询消费总额，消费累计次数，最后一餐的消费时间；◆刷卡记录查询：具备脱机按键查询设备上所有消费过的卡号及其消费餐次，消费金额，卡内余额；◆记录保存：采用固化芯片储存方式储存，断电不会丢失数据；◆消费卡余额查询：显示姓名，卡号，余额，累计消费金额及次数；◆消费模式：普通消费，定额消费，快捷键方式消费，每餐计次消费；◆消费时段：早餐时段，中餐时段，晚餐时段，夜宵时段；◆遏制恶意消费：当日最大消费金额限制，当日最大消费次数限制，超额密码消费限制；◆卡有效期：可设定消费卡的使用期限；◆卡类型：可设定8种类型的消费卡，可针对设备设置允许消费的类卡；个性设置：可自己设定开机文字显示，待机LOGO画面显示（128*32黑白像素图片），售后服务热线显示（128*64黑白像素图片）；二、技术参数2.1 双面128*64四行中文液晶图形显示；2.2 发卡容量：65536张卡或更多。

2.3 刷卡记录容量：50000条。

2.4 功耗<0.2W，平均电流<60mA，峰值电流<110mA。

2.5 使用环境：工作温度-20~80℃。

IC售饭机硬件说明书范文IC卡POS收费终端机使用说明书★使用产品前，请详细阅读本使用说明书!郑州起远科贸有限公司版权所有目录一、产品功能及技术参数1.产品介绍IC卡消费机是郑州起远科贸有限公司为了满足消费电子化、制度化、方便化等要求而研制的。

它采用高性能的中央处理器、大容量Flah存储器、大屏幕高亮度LED显示器，具有使用方便、可靠性高、数据存储量大的优点。

代替了传统的用现金、磁卡、接触式IC卡、光电卡等消费的方式，用户消费时只需在感应区的有效距离内出示卡，消费机认可后便可进行消费。

方便管理人员统计和管理消费情况，实现了消费数据采集、数据统计和信息查询的自动化，可广泛应用于食堂、餐厅等消费场所。

2.产品特点1.操作简单、快捷。

双面显示屏，操作人员和用户可同时查看显示内容，直观明了。

2.存储容量大，方便用户存储各种数据。

3.采用薄膜键盘，适合食堂潮湿、油腻环境使用。

4.联网时由系统软件设置日期、时间。

5.具有灵活的消费方式，如计算消费方式、简易消费方式、自动消费方式。

6.可允许系统管理软件发行6万张卡，同时挂失1万张卡。

7.采用非接触式IC卡，与磁卡、接触式IC卡相比，具有免接触、使用方便、更高的保密性和可靠性等优点，并具有多分区宜于实现一卡多用。

3.技术参数1.存储器容量512K字节，可存储3万人次的就餐数据。

2.读写时间小于0.3秒。

3.内部电池保护数据，可保证数据在停电的状态下三年不丢失。

4.封闭防潮、防油污结构，适合食堂恶劣环境。

5.操作温度：-10℃--+50℃6.体积：320mm某170mm某140mm。

7.重量：1200g8.电源：220V/50HZ,功耗小于3瓦。

9.工作频率：13.56MHZ10.操作距离:15mm--50mm以内11.通讯方式：485通讯4.消费机配置1.电脑一台，要求带USB接口，带9针串口；2.消费机若干台；B线及USB口IC读卡器一套；4.485通读器一个，两芯屏蔽线。

第一步：消费机的连接A.RS-485接线示意图：消费机网口插座B. USB通讯直接插线就可以使用（跟发卡器线通用）C. 网络通讯（连接路由器出来的网络）插上消费机，然后在消费机上设置好IP注：在消费机上设置IP按步骤操作：按功能→按2→按确定→按123→确定→按0→按5→按确定→输入IP→按确定第二步：发卡器的连接A.把发卡器用随机佩戴的USB插上连接电脑上B.插上发卡器后安装驱动，打开安装光盘点击驱动安装即可，成功安装在第三步：IC卡加密1.打开加密软件如下图：2. 点开如下图3.先点生成密码文件点开如下图填上用户名和密码（密码为12为字母或数字）好了点保存保存好了点退出4.点IC卡初始化如下图：选择好串口号（发卡器连接电脑的COM口）选择刚才生成的用户名后把IC卡放在发卡器上（要求IC卡是新的没使用过的）提示成功就表示卡已经加密好了，卡多可以点击提示成功换一张卡第四步：软件安装与设置选择软件安装（软件登陆密码默认：123）1. 软件授权打开软件【其他工具】菜单选择【导入管理卡信息】打开选择授权文件打开如下图：2. 点击高级设置设置消费机和发卡器的串口（设备管理器可以查看串口）如下图：3. 部门信息点【增加】输入部门信息即可4. 窗口机设置点【增加】输入信息即可第五步：新增用户打开【账户管理】如下图：点【新增】1.输入所要开设的新账户卡号（必须为5位数字例如：00001，卡号不能超过60000），根据客服不同的要求对卡片进行设置；2.选择卡类别：选择了卡类别可以进行不同的卡别限额、定次、打折操作3.选择有效期：选择卡的有效期后，卡片到设置好的时间了，卡片就不能消费需要管理员重新增加有效期4.号限制；如对卡片设置对某一台机号设置，则这张卡就不能在个机号上消费输完账户资料后按【保存】按钮，系统会提示如下图：点【YES】将信息写入一张IC卡内，点【NO】暂时不写入IC卡内，稍后再提交；点【YES】时，请确定读卡器与电脑的连线，及读卡器上是否有一张卡（IC卡内的金额为零）并且此卡不能为该系统中已使用的卡号和人员编号重复第六步：机器授权把消费机连接能通讯后点【机器读卡启用】如下图：实用文档文案大全消费机启用提示成功即可注明：以上说明为简单说明书如需要更详细的步骤请阅读整版【IC 消费机软件说明】2013.5.3。

三科达IC消费机老款使用说明一、产品介绍三科达IC消费机是一种基于IC卡技术的智能消费设备，主要用于员工或学生的餐费、购物等消费记录和余额管理，具有安全、可靠、高效的特点。

该消费机采用了高度集成的电子元器件，具有较强的抗干扰能力和数据处理能力。

二、操作流程1.预存款：用户需要先在消费机上进行预存款，即将金钱充值至IC卡中。

具体操作为：将IC卡插入消费机的读卡器中，输入卡号和密码，选择充值金额，并将现金投入机内的投入口中，完成充值。

2.消费：用户在用餐或购物时，将IC卡放在消费机上的感应区域内，消费机会读取IC卡中的信息，并显示用户的余额。

用户选择消费项目，输入消费金额或选择固定金额，并确认消费。

消费机会扣除相应金额，并显示剩余余额。

3.查询余额：用户可以在消费机上查询自己的余额。

具体操作为：将IC卡插入消费机的读卡器中，选择查询余额功能，系统会自动显示用户的余额信息。

4.补充余额：当用户的余额不足时，可以在消费机上进行补充余额。

具体操作为：将IC卡插入消费机的读卡器中，选择补充余额功能，输入充值金额，并将现金投入机内的投入口中，完成充值。

三、注意事项1.消费机中IC卡的读写器部分非常敏感，请保持IC卡的表面清洁，并避免弯曲或刮擦卡面。

2.充值时请注意确认卡号和输入密码，避免错误操作导致充值失败。

3.消费机的感应区域为卡机的上方，放置IC卡时请将卡面朝上并接近感应区域。

4.用户在输入金额时，请仔细确认输入的金额与实际消费金额一致，避免错误消费。

6.消费机应放置在安全、干燥的环境中，避免受潮、受热或遭受损坏。

四、维护和保养2.经常清理消费机的外壳和按键，避免因灰尘或其他污物影响设备的正常使用。

3.如需搬迁或更换位置，应注意设备的稳定性和安全性，避免因挤压、摔落等造成设备损坏。

IC消费机简要操作说明书V1.4一、消费机操作说明开机上电正常状态下屏幕先显示程序版本号和系统时间后进入设定的进入方式。

如果出现硬件错误，屏幕显示对应的错误号。

开机方式：直接进入，输入密码进入，操作员刷卡输入密码进入。

功能选择及刷卡消费(一)按A进入F1模式---直接消费方式,屏幕显示”F-1“(二)按B进入F2模式---定额消费方式, 屏幕显示”F-2“(三)按C进入F3模式---类别消费方式, 屏幕显示”F-3“(四)按D进入F4模式---各种查询方式, 屏幕显示”F-4“(五)按E进入F5模式---功能设置方式,屏幕显示”F-5“(六)按“功能”返回功能选择模式,屏幕显示”-------------“(七)按“取消”返回上级菜单按A进入F1消费模式---直接消费方式假设用户点了一份红烧排骨（5元），一份爆炒腰花（6.8元），两份三鲜汤（1.5元）和两碗米饭（0.5元），键盘输入如下：（必须份数在前，金额在后）屏幕右边显示消费额为15.8,左边显示：“--------”，表示等待刷卡，成功刷卡消费后，左边显示卡上剩余额，右边显示扣费金额。

如果刷卡不成功，出现错误提示。

按B进入F2模式---定额消费方式定额消费方式为每次刷卡为一个定值，由操作员输入，刷卡消费后过5秒（默认时间），不用操作员任何操作，就可自动进入再次刷卡状态，消费额为上次输入的消费额。

按C进入F3模式---类别消费方式(已经下载完菜单)假设用户点了一份红烧排骨（对应编号3），一份爆炒腰花（对应编号7），两份三鲜汤（对应编号12）和两碗米饭（对应编号1），键盘输入如下：（必须份数在前，编号在后）其他同F-1消费方式注：1.若要查询卡上余额，在F-1,F-2状态下（A +确认），输入确认即可刷卡查询卡上余额2.消费金额为0时，不产生消费记录，相当于卡片查询功能。

按D进入F4模式---各种查询方式1.输入查询当前时间如显示：08.10.01.15.15.3表示当前时间为:2008年10月1号15点15分星期三2.输入查询本机地址。

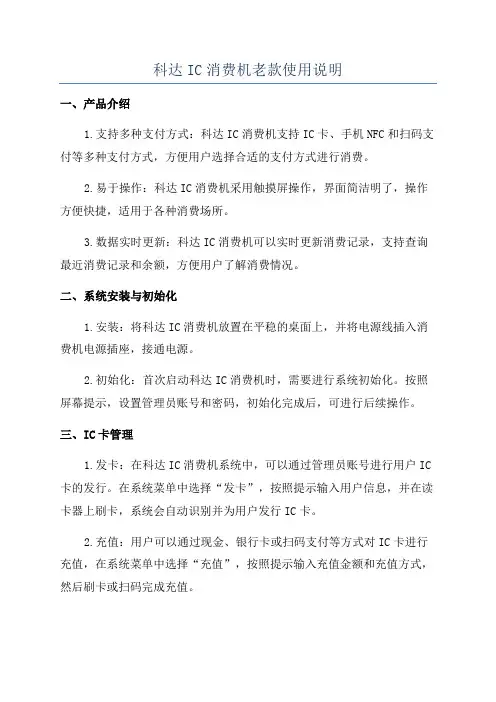

科达IC消费机老款使用说明一、产品介绍1.支持多种支付方式：科达IC消费机支持IC卡、手机NFC和扫码支付等多种支付方式，方便用户选择合适的支付方式进行消费。

2.易于操作：科达IC消费机采用触摸屏操作，界面简洁明了，操作方便快捷，适用于各种消费场所。

3.数据实时更新：科达IC消费机可以实时更新消费记录，支持查询最近消费记录和余额，方便用户了解消费情况。

二、系统安装与初始化1.安装：将科达IC消费机放置在平稳的桌面上，并将电源线插入消费机电源插座，接通电源。

2.初始化：首次启动科达IC消费机时，需要进行系统初始化。

按照屏幕提示，设置管理员账号和密码，初始化完成后，可进行后续操作。

三、IC卡管理1.发卡：在科达IC消费机系统中，可以通过管理员账号进行用户IC 卡的发行。

在系统菜单中选择“发卡”，按照提示输入用户信息，并在读卡器上刷卡，系统会自动识别并为用户发行IC卡。

2.充值：用户可以通过现金、银行卡或扫码支付等方式对IC卡进行充值，在系统菜单中选择“充值”，按照提示输入充值金额和充值方式，然后刷卡或扫码完成充值。

3.消费记录查询：用户可以通过科达IC消费机系统查询最近的消费记录和余额。

在系统菜单中选择“消费记录查询”，按照提示输入查询条件（如卡号、时间范围等），系统会自动查询并显示相应的消费记录。

四、消费管理1.消费：用户可以在科达IC消费机上刷卡进行消费，支持多种支付方式。

在消费前，请确保IC卡已经充值，并且余额足够支付。

2.消费记录查询：管理员可以通过科达IC消费机系统查询最近的消费记录和消费统计信息。

在系统菜单中选择“消费记录查询”，按照提示输入查询条件（如卡号、时间范围等），系统会自动查询并显示相应的消费记录。

3.消费统计：管理员可以通过科达IC消费机系统查询消费统计信息，包括消费总额、消费次数、消费人数等。

在系统菜单中选择“消费统计”，系统会自动计算并显示相应的统计结果。

五、系统管理1.管理员设置：管理员可以通过科达IC消费机系统设置管理员账号和密码，确保系统的安全和稳定。

一卡通(IC模式消费)系统使用说明书目录一、说明 (2)连接设备 (2)二、安装发卡器 (2)三、设置部门 (2)四、员工登记 (5)（一）消费系统 (6)一、设备设置 (6)1、1、设置就餐时间和卡最大可存金额 (6)1、2、设置卡类型和工本费 (7)1、3、收款员管理 (7)1、4、登记设备 (8)消费类别说明： (9)二、消费操作使用 (10)2、1、开机 (10)2、2、消费操作 (10)三、日常管理操作 (11)四、消费纠错 (11)五、补贴 (14)5、1、准备补贴数据 (15)5、2、设置员工所对应的补贴机 (17)5、3、补贴发放 (18)5、4、下传补贴 (19)六、汇总功能 (20)6、1、卡操作汇总报表 (20)6、2、消费汇总统计 (20)七、收费机特定操作及报警提示说明表 (21)7、1、设置操作 (21)7、2、查询操作 (21)7、3、报警代码 (22)（二）考勤门禁系统 (23)一、设备登记 (23)设备类型及含义 (24)二、常用功能 (25)三、难点 (26)3、1、班段、班次 (26)3、2、加班设置 (27)3、3、“自动加班”的概念 (28)四、门禁方面 (29)4、1、无开门权限限制 (29)4、2、有开门权限 (29)4、3、按时段设置门禁权限 (31)4、3、1、开通时区设置 (31)4、3、2、门禁设定 (32)一、说明本说明书针对以IC消费模式（离线）使用，设备必须为使用IC卡的设备（考勤门禁机、收费机等）。

连接设备如下图连接设备：布线要求：1、对于485通讯，必须用带屏蔽层的双绞网线（一般是8芯），屏蔽层必须接转换器的地（GND）。

2、通讯线不要与其它强电线共用线槽。

要避开日光灯（因日光灯有镇流器，会产生电磁干扰）。

注意事项：8芯通讯线只用其中的两芯，其余6芯的线头不能互相短路，要分开包好，否则，收费机会显示“0123456789”，不能正常使用。

OPEN非接触式IC卡消费管理系统V3.0硬件使用说明书二零零八年六月第一章产品概述一、消费机硬件功能介绍：1、消费机可联网操作使用，也可脱机使用；2、消费机操作简单快捷，读写卡时间小于0.3秒；3、每台收费机可存储16000条就餐记录，16000条挂失记录；4、轻触式按键，使用方便；5、采用RS485接口，通讯距离可达1200米。

二、技术指标：●波特率为9600BPS；●双面两行数码显示；●使用荷兰Phlips感应头；●可靠性高，工作范围宽；●挂式消费机：DC12V供电；台式消费机：AC220V供电；●温度：-20℃--70℃；●湿度：-10%--90%RH；●平均功耗：＜5W。

三、硬件安装：台式消费机带有AC220V插头，直接插220V交流电，挂式消费机随机配有电源，电源插220V交流电，输出直流插消费机上的两针插孔。

台式消费机和挂式消费机都采用标准RS485手拉手串联总线，通讯线采用0.5mm2四芯屏蔽双绞线.每条总线的线长不超过1200米（如超过1200米，请咨询解决方法）,消费机随配的DB3插头为通讯连接用，第1针和第2针分别为RS485A和RS485B,如下图所示：手拉手串联总线图示说明如下，两列中，右边为正确的走线方法。

整个总线中不能有交叉点，一根线串到底；左边是错误的连接方式，为星型。

每台主机的进线和出线两条屏蔽线的屏蔽层要连起来，整个总线屏蔽层两端(转换器一端和最后一台主机端)接大地；在总线终端(最后一台主机的RB485A,RS485B)横跨120欧左右的平衡电阻(120欧是常用值，具体阻值根据总线情况采取多次更换尝试的方法找出最佳平衡电阻使通讯稳定)，有可能需要200欧、300欧或更大，如下图所示：第二章 消费机操作说明一、 机器设置1、设置消费机机号：( 48 功能 )(1) 按〈主菜单〉进入“FUNC FFFF ”状态下，输入48并按〈确定〉；(2)显示“CA-IN 48”刷消费管理卡；(3)显示“ARG-1 XXXX ”，输入机号(1到32号)，按〈确定〉；(4)显示“ARG-2 XXXX ”，固定输入４，按〈确定〉；(5)显示“ARG-3 XXXX ”，输入31 或32 ，按〈确定〉（31 表示开机后自动进入点菜扣款方式，32 表示开机后自动进入定额固定价扣款方式）；(6)显示“ARG-4 XXXX ”，是否识别卡片信息,启用人员级别分类(启用输入1,不启用输入0 )按〈确定〉。

感应卡消费机使用手册目录第一章、前言---------------------------------------------------------------------------------2-2 第二章、产品简介---------------------------------------------------------------------------2-2 第三章、包装清单---------------------------------------------------------------------------2-2 第四章、产品性能参数---------------------------------------------------------------------3-3 第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7 第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8一卡通天下IC卡消费管理系统使用说明书第一章前言尊敬的用户,真诚感谢您选用本公司的产品,在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。

⼀卡通（IC消费模式）使⽤说明书⼀卡通(IC模式消费)系统使⽤说明书⽬录⼀、说明 (2)连接设备 (2)⼆、安装发卡器 (2)三、设置部门 (2)四、员⼯登记 (5)（⼀）消费系统 (6)⼀、设备设置 (6)1、1、设置就餐时间和卡最⼤可存⾦额 (6)1、2、设置卡类型和⼯本费 (7)1、3、收款员管理 (7)1、4、登记设备 (8)消费类别说明： (9)⼆、消费操作使⽤ (10)2、1、开机 (10)2、2、消费操作 (10)三、⽇常管理操作 (11)四、消费纠错 (11)五、补贴 (14)5、1、准备补贴数据 (15)5、2、设置员⼯所对应的补贴机 (17)5、3、补贴发放 (18)5、4、下传补贴 (18)六、汇总功能 (19)6、1、卡操作汇总报表 (19)6、2、消费汇总统计 (19)七、收费机特定操作及报警提⽰说明表 (20)7、1、设置操作 (20)7、2、查询操作 (20)7、3、报警代码 (21)（⼆）考勤门禁系统 (22)⼀、设备登记 (22)设备类型及含义 (23)⼆、常⽤功能 (24)三、难点 (25)3、1、班段、班次 (25)3、2、加班设置 (26)3、3、“⾃动加班”的概念 (27)四、门禁⽅⾯ (28)4、1、⽆开门权限限制 (28)4、2、有开门权限 (28)4、3、按时段设置门禁权限 (30)4、3、1、开通时区设置 (30)4、3、2、门禁设定 (31)⼀、说明本说明书针对以IC消费模式（离线）使⽤，设备必须为使⽤IC卡的设备（考勤门禁机、收费机等）。

连接设备如下图连接设备：布线要求：1、对于485通讯，必须⽤带屏蔽层的双绞⽹线（⼀般是8芯），屏蔽层必须接转换器的地（GND）。

2、通讯线不要与其它强电线共⽤线槽。

要避开⽇光灯（因⽇光灯有镇流器，会产⽣电磁⼲扰）。

注意事项：8芯通讯线只⽤其中的两芯，其余6芯的线头不能互相短路，要分开包好，否则，收费机会显⽰“0123456789”，不能正常使⽤。

YHC感应卡消费机使用手册深圳市亿合创电子有限公司目录第一章、前言---------------------------------------------------------------------------------2-2 第二章、产品简介---------------------------------------------------------------------------2-2 第三章、包装清单---------------------------------------------------------------------------2-2 第四章、产品性能参数---------------------------------------------------------------------3-3 第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7 第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8第一章前言尊敬的用户,真诚感谢您选用本公司的产品,在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。
