联通LTECA载波聚合技术介绍精修订

L T E的载波聚合技术C A本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchLTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。

什么是载波聚合简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。

我们先来看看全球CA发展历程。

1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。

LGU+一个月后跟进。

2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。

3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。

紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。

刚开始，载波聚合部署仅限于2载波。

2014年，韩国SK电信、LGU+成功演示了3载波聚合。

随着技术的不断演进，相信未来还有更多CC的载波聚合。

当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。

载波聚合的分类载波聚合主要分为intra-band 和 inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。

对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。

对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。

3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。

LTE-CA载波聚合（CarrierAggregation）测试技术载波聚合是什么为了满足单用户峰值速率和系统容量提升的要求，一种最直接的办法就是增加系统传输带宽。

于是富有远见的工程师们将目光放在了载波聚合技术上，LTE-Advanced系统引入一项增加传输带宽的技术，也就是载波聚合（Carrier Aggregation，也简称CA），载波聚合技术将2～5个LTE成员载波（ComponentCarrier，CC）聚合在一起，实现最大100MHz的传输带宽，有效提高了上下行传输速率，终端根据自己的能力大小决定最多可以同时利用几个载波进行上下行传输，如图1为有无载波聚合下的传输方式对比。

当前市面上很多手机已经支持载波聚合CA技术如华为大部分手机等。

图1 有无载波聚合对比载波聚合测试方案及原理经过大量的优化、改进，不断吸收客户需求，目前新益技术有限公司LTE-CA载波聚合（Carrier Aggregation）测试方案已可以轻松应对手机终端载波聚合测试。

作为国内唯一成熟的载波聚合测试方案，新益系统在华为等客户处进行了严格论证，获得多位客户充分认可与好评，印证新益技术领先的技术实力和服务能力。

新益技术载波聚合CA系统设计师李美秀指出：“传统测试系统主要是采用SISO技术来测试手机2G、3G、4G的发射功率和接收灵敏度，无法模拟出真实环境中存在的多径和干扰同时对支持CA技术的手机不能进行吞吐量测试，无法对支持CA技术手机的性能进行评估，因此迫切需要一个切实可用的载波聚合CA测试方案。

”图2 CA载波聚合测试原理图3 3GPP规范CA测试图2015年8月新益技术基于《3GPP TS 36.508 version 12.9.0 Release 12》、《CTIA Test Plan for 2x2 Downlink》等法规、参照《MIMO and Transmit Diversity Over-the-Air Performance》规范对2*2测试模式的说明和《MIMO OTA Handset Performance and testing》规范对2*2测试规范推出自主知识产权的载波聚合CA测试系统（如图2所示）。

LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。

什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。

我们先来看看全球CA发展历程。

1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。

LGU+一个月后跟进。

2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。

3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。

紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。

刚开始，载波聚合部署仅限于2载波。

2014年，韩国SK电信、LGU+成功演示了3载波聚合。

随着技术的不断演进，相信未来还有更多CC的载波聚合。

当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。

载波聚合的分类载波聚合主要分为intra-band 和 inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。

对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。

对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。

3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。

3GPP Rel-10定义了bands 1 (FDD) 和 band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。

L T E的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。

什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。

我们先来看看全球CA发展历程。

1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。

LGU+一个月后跟进。

2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。

3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。

紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。

刚开始，载波聚合部署仅限于2载波。

2014年，韩国SK电信、LGU+成功演示了3载波聚合。

随着技术的不断演进，相信未来还有更多CC的载波聚合。

当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。

载波聚合的分类载波聚合主要分为intra-band 和inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。

对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。

对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。

3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。

3GPP Rel-10定义了bands 1 (FDD) 和band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。

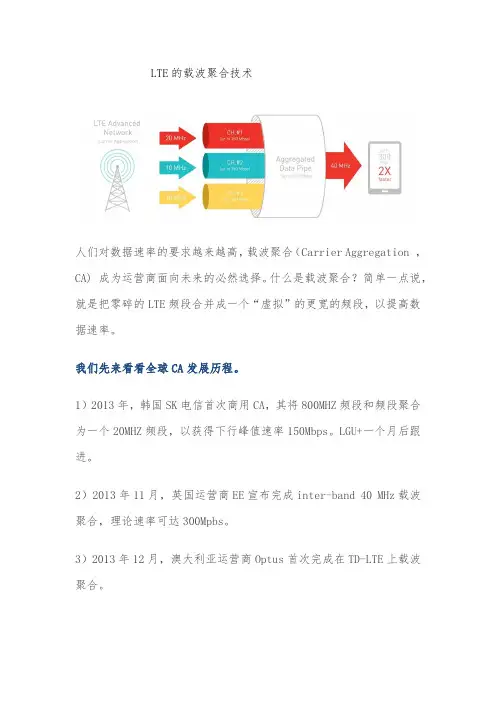

L T E的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。

什么是载波聚合简单一点说，就是把零碎的LTE 频段合并成一个“虚拟”的更宽的频段，以提高数据速率。

我们先来看看全球CA发展历程。

1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。

LGU+一个月后跟进。

2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。

3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。

紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。

刚开始，载波聚合部署仅限于2载波。

2014年，韩国SK电信、LGU+成功演示了3载波聚合。

随着技术的不断演进，相信未来还有更多CC的载波聚合。

当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。

载波聚合的分类载波聚合主要分为intra-band 和inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。

对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。

对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。

3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。

3GPP Rel-10定义了bands 1 (FDD) 和band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。

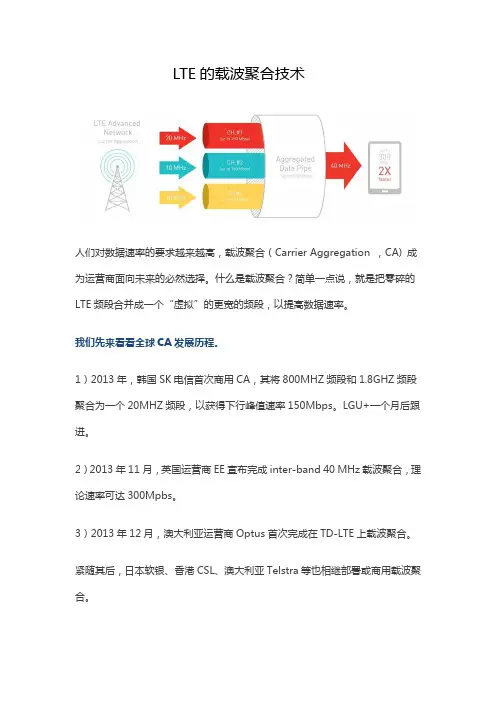

LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。

什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。

我们先来看看全球CA发展历程。

1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。

LGU+一个月后跟进。

2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。

3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。

紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。

刚开始，载波聚合部署仅限于2载波。

2014年，韩国SK电信、LGU+成功演示了3载波聚合。

随着技术的不断演进，相信未来还有更多CC的载波聚合。

当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。

载波聚合的分类载波聚合主要分为intra-band 和inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。

对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。

对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。

3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。

3GPP Rel-10定义了bands 1 (FDD) 和band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。

LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。

什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。

我们先来看看全球CA发展历程。

1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。

LGU+一个月后跟进。

2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。

3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。

紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。

刚开始，载波聚合部署仅限于2载波。

2014年，韩国SK电信、LGU+成功演示了3载波聚合。

随着技术的不断演进，相信未来还有更多CC的载波聚合。

当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

页脚内容1为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。

页脚内容2页脚内容3载波聚合的分类载波聚合主要分为intra-band 和inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。

对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。

对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。

3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。

页脚内容43GPP Rel-10定义了bands 1 (FDD) 和band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。

L T E的载波聚合技术C A公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-L T E的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。

什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。

我们先来看看全球CA发展历程。

1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。

LGU+一个月后跟进。

2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。

3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。

紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。

刚开始，载波聚合部署仅限于2载波。

2014年，韩国SK电信、LGU+成功演示了3载波聚合。

随着技术的不断演进，相信未来还有更多CC的载波聚合。

当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。

载波聚合的分类载波聚合主要分为intra-band 和 inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。

对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。

对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。

3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。

LTE的载波聚合技术之袁州冬雪创作人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必定选择.什么是载波聚合？简单一点说，就是把零星的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率.我们先来看看全球CA发展过程.1），韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps.LGU+一个月后跟进.2）11月，英国运营商EE宣布完成interband 40 MHz载波聚合，实际速率可达300Mpbs.3）12月，澳大利亚运营商Optus首次完成在TDLTE上载波聚合.紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继安排或商用载波聚合.刚开端，载波聚合安排仅限于2载波.，韩国SK电信、LGU+成功演示了3载波聚合.随着技术的不竭演进，相信未来还有更多CC的载波聚合.当然还包含TDD和FDD、LTE和WiFi之间的载波聚合.中国电信在9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑.为了说清楚载波聚合，我们首先来懂得一下LTE的频段分配.载波聚合的分类载波聚合主要分为intraband 和 interband载波聚合，其中intraband载波聚合又分为持续(contiguous)和非持续(noncontiguous).对于intraband CA (contiguous)中心频点间隔要知足300kHz的整数倍，即Nx300 kHz.对于intraband 非持续载波聚合，该间隔为一个或多个GAP（s）.3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re10到Re12的定义过程.3GPP Rel10定义了bands 1 (FDD) 和 band 40 (TDD)的intraband 持续载波，分别定名为CA_1C 和CA_40C.同时还定义band1和5的interband载波聚合，定名为CA_1A5A. 3GPP Rel11定义了更多CA配置，如下图：3GPP Rel12包含了TDD和FDD的载波聚合，同时还定义了支持上行2CC和下行3CC载波聚合等等.持续CA带宽等级和呵护带宽对于频段内持续载波聚合，CA 带宽等级根据其支持的CC 数量和物理资源块(Physical Resource Blocks ，PRBs)) 的数量来定义.CA 带宽等级暗示最大ATBC和最大CC 数量.ATBC，即Aggregated Transmission Bandwidth Configuration，指聚合的PRB的总数量.呵护带宽（Guard bands）专门定义于持续CA，指持续CC之间需有一定的呵护带宽.下表列出了CA带宽等级和相应呵护带宽.别的，对于带内持续CA，PCell和SCell频段相同，频点间隔为300kHz整数倍，且知足如下公式：大白了上面关于带宽等级的定义，我们就很容易懂得载波聚合的定名规则了.比方，以CA_1C 为例，它暗示在band1上的intraband持续载波聚合，2个CC，带宽等级为C，即最大200 RBs.对应于带宽等级为C，每CC的RB分配也可以是分歧的组合，不过范围在100200 RBs之间.带内持续intraband（contiguous）载波聚合有两种方案：● 一种能够的方案是F1 和F2 小区位置相同而且重叠，提供几乎完全相同的覆盖范围.两层都提供重复的覆盖，并在两层都支持移动性.相似的方案是F1 和F2 位于拥有相似途径损失配置文件的同一频段上.● 另外一方案是F1 和F2 位置相同而实现分歧覆盖范围：F2 天线导向至F1 的小区鸿沟或者F1 覆盖浮泛中，以便改善覆盖范围和/或提高小区边沿吞吐量.频段间非持续● 当F1（较低频率）提供广覆盖而且F2 上的RRH F2（较高频率）用于改善热点上的吞吐量时，可以思索射频拉远(RRH) 方案.移动性根据F1 覆盖来执行.F1 和F2 处于分歧频段时思索近似的方案.● 在HetNet 方案中，有望看到许多小型小区和中继在各种频段上工作.PCell / SCell / Serving Cell 概念每一个CC对应一个独立的Cell.配置了CA的UE与1个PCell和至多4个SCell相连.某UE的PCell和所有SCell 组成了该UE的Serving Cell集合.Serving Cell可指代PCell也可以指代SCell.PCell是UE初始接入时的cell，负责与UE之间的RRC通信.SCell是在RRC重配置时添加的，用于提供额外的无线资源.PCell是在毗连建立（connection establishment）时确定的；SCell是在初始平安激活流程（initial security activation procedure）之后，通过RRC毗连重配置消息RRCConnectionReconfiguration添加/修改/释放的.每一个CC都有一个对应的索引，primary CC索引固定为0，而每一个UE的secondary CC索引是通过UE特定的RRC 信令发给UE的.某个UE聚合的CC通常来自同一个eNodeB且这些CC是同步的.当配置了CA的UE在所有的Serving Cell内使用相同的CRNTI.CA是UE级的特性，分歧的UE能够有分歧的PCell以及Serving Cell集合.Pcell是UE与之通信的主要小区，被定义为用来传输RRC 信令的小区，或者相当于存在物理上行节制信道（PUCCH）的小区，这个信道在一个指定的UE中只能有一个.一个PCell 始终在RRC_CONNECTED 形式中处于活动状态，同时能够有一个或多个SCell 处于活动状态.其他的SCells 仅可在毗连建立后配置为CONNECTED 形式，以提供额外的无线资源.所有PCell 和SCell 统称为服务小区.PCell 和SCell 以此为基础的分量载波分别为主分量载波(PCC) 和辅助分量载波(SCC).● 一个PCell 配有一个物理下行节制信道(PDCCH) 和一个物理上行节制信道(PUCCH).丈量和移动性过程基于PCell随机接入过程在PCell 上停止PCell 不成被去激活.● 一个SCell 能够配有一个物理下行节制信道(PDCCH)，也能够不，详细取决于UE 功能.SCell 绝没有PUCCH.SCell 支持以MAC 层为基础的激活/去激活过程，以便UE 节俭电池电量.简单地做个比较：还以上面的运输做类比，PCell相当于主干道，主干道只有一条，不但运输货物，还负责与接纳端停止交流，根据接纳端的才能（UE Capability）以及有多少货物要发（负载）等告诉接纳端要在哪几条干道上收货以及这些干道的基本情况等（PCell负责RRC毗连）.SCell 相当于辅干道，只负责运输货物.接纳端需要告诉发货端自己的才能，比方能不克不及同时从多条干道接纳货物，在每条干道上一次能接纳多少货物等（UE Capability）.发货端（eNodeB）才好依照对端（UE）的才能调度发货，否则接纳端处理不过来也是白搭！（这里只是以下行为例，UE也能够为发货端）.因为分歧的干道还能够运输另外一批货物（其它UE的数据），分歧的货物需要区分开，所以在分歧的干道上传输的同一批货物（属于同一个UE）有一个相同的标识表记标帜（CRNTI）.跨载波调度跨载波调度是Release 10 中为UE 引入的可选功能，它可以在UE 才能传输过程中通过RRC 激活.此功能的目标是减少使用了大型小区、小型小区和中继的异构网络(HetNet) 方案中对载波聚合的干扰.跨载波调度仅用于在没有PDCCH 的SCell 上调度资源.负责在跨载波调度上下文中提供调度信息的载波通过下行节制信息(DCI) 中的载波指示符字段(CIF) 指明.此调度也支持HetNet 和分歧错误称配置.激活与去激活为了更好地管理配置了CA的UE的电池消耗，LTE提供了SCell的激活/去激活机制（不支持PCell的激活/去激活）.当SCell激活时，UE在该CC内1）发送SRS；2）上报CQI/PMI/RI/PTI；3）检测用于该SCell和在该SCell上传输的PDCCH.当SCell去激活时，UE在该CC内 1）不发送SRS；2）不上报CQI/PMI/RI/PTI；3）不传输上行数据（包含pending 的重传数据）；4）不检测用于该SCell和在该SCell上传输的PDCCH；5）可以用于pathloss reference for measurements for uplink power control，但是丈量的频率降低，以便降低功率消耗.重配消息中不带mobility节制信息时，新添加到serving cell的SCell初始为“deactivated”；而原本就在serving cell集合中SCell（未变更或重配置），不改变他们原有的激活状态.重配消息中带mobility节制信息时（例如handover），所有的SCell均为“deactivated”态.UE的激活/去激活机制基于MAC control element和deactivation timers的连系.基于MAC CE的SCell激活/去激活操纵是由eNodeB节制的，基于deactivation timer的SCell激活/去激活操纵是由UE节制.AC CE的格式：LCID为11011，见下图：Bit设置为1，暗示对应的SCell被激活；设置为0，暗示对应的SCell被去激活.每一个SCell有一个deactivation timer，但是对应某个UE的所有SCell，deactivation timer是相同的，并通过sCellDeactivationTimer字段配置（由eNodeB配置）.该值可以配置成“infinity”，即去使能基于timer的deactivation.当在deactivation timer指定的时间内，UE没有在某个CC上收到数据或PDCCH消息，则对应的SCell将去激活.这也是UE可以自动将某SCell去激活的唯一情况.当UE在子帧n收到激活饬令时，对应的操纵将在n+8子帧启动.当UE在子帧n收到去激活饬令或某个SCell的deactivation timer超时，除了CSI陈述对应的操纵（停止上报）在n+8子帧完成外，其它操纵必须在n+8子帧内完成.SCell 添加与删除载波聚合新增SCell 无法在RRC 建立时当即激活.因此，RRC 毗连设置过程中没有针对SCell 的配置.SCell 通过RRC 毗连重新配置过程在服务小区集合中添加和删除.请注意，由于LTE 间切换视为RRC 毗连重新配置，SCell“切换”受到支持.SCell添加与删除，涉及A4、A2事件的详细原理和计算公式.SCell添加添加SCell的预置条件基站今朝仅仅支持同一基站的小区作为CA小区，即主辅小区必须属于同一基站.UE接入或者切入后的服务小区即为PCell，要将某小区配置为SCell需知足如下条件：1>UE的CA才能及协议定义的频段组合，支持PCell与该小区之间停止CA；2>该小区与PCell互为邻区；3>该小区与PCell互为CA协同小区；两种SCell添加方式1）附着或切入后基站主动为UE添加SCell2）基站收到添加辅载波的A4陈述后为UE添加两种添加方式都需知足上述配置SCell的3个预置条件，不同仅在邻区关系，邻区关系在网管可配，若为“同覆盖”或“邻区包含本小区”则基站主动添加，其它邻区关系基站会在初始接入下发针对该邻区所在频点的A4丈量，UE上报A4陈述后，基站配置该邻区为UE的SCell.A4事件下发信令添加SCellRRC重配消息配置SCell：SCell删除基站在配置某个邻区为UE的SCell的同时，会下发针对该SCell的A2事件，用来监控SCell的信号质量，当SCell 的信号质量小于A2事件的门限，UE上报A2陈述，基站通过RRC重配通知UE删除该SCell.A2事件下发删除SCell切换Release 10 引入了一个新的丈量事件：事件A6.当相邻小区的强度比SCell强一个偏移量时，便会发生事件A6.对于频段内SCell，此事件没那末有用，因为PCell 和SCell 的强度通常极为相似.然而，对于频段间服务小区，相邻PCell 的强度能够会与服务SCell 的大不相同.根据网络状况（如流量负载分布），切换至事件A6 标识的小区能够会很有利.基站在配置某个邻区为UE的SCell的同时，如果这个SCell有同频邻区，且该邻区与PCell为邻区（非同覆盖关系）、CA协同小区，基站会下发用于SCell更新的A6事件，当邻区信号质量减去SCell信号质量大于A6事件门限，UE上报A6，基站通过RRC重配通知UE删除原SCell 并添加丈量陈述中质量更好的邻区为SCell.A6事件下发更新SCellRRC重配消息携带删除原辅小区、增加新辅小区的配置：。

LTE的载波聚合技术之马矢奏春创作人们对数据速率的要求越来越高,载波聚合（Carrier Aggregation ,CA) 成为运营商面向未来的肯定选择.什么是载波聚合？简单一点说,就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段,以提高数据速率.我们先来看看全球CA发展历程.1）,韩国SK电信首次商用CA,其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段,以获得下行峰值速率150Mbps.LGU+一个月后跟进.2）11月,英国运营商EE宣布完成interband 40 MHz载波聚合,理论速率可达300Mpbs.3）12月,澳年夜利亚运营商Optus首次完成在TDLTE上载波聚合.紧随其后,日本软银、香港CSL、澳年夜利亚Telstra等也相继布置或商用载波聚合.刚开始,载波聚合布置仅限于2载波.,韩国SK电信、LGU+胜利演示了3载波聚合.随着技术的不竭演进,相信未来还有更多CC的载波聚合.固然还包括TDD和FDD、LTE和WiFi之间的载波聚合.中国电信在9月胜利演示了FDD和TDD的载波聚合,这也是载波聚合路上一个新的里程碑.为了说清楚载波聚合,我们首先来了解一下LTE的频段分配.载波聚合的分类载波聚合主要分为intraband 和 interband载波聚合,其中intraband载波聚合又分为连续(contiguous)和非连续(noncontiguous).对intraband CA (contiguous)中心频点间隔要满足300kHz的整数倍,即Nx300 kHz.对intraband 非连续载波聚合,该间隔为一个或多个GAP（s）.3GPP关于载波聚合的界说下图是3GPP关于载波聚合从Re10到Re12的界说历程.3GPP Rel10界说了bands 1 (FDD) 和 band 40 (TDD)的intraband 连续载波,分别命名为CA_1C 和CA_40C.同时还界说band1和5的interband载波聚合,命名为CA_1A5A.3GPP Rel11界说了更多CA配置,如下图：3GPP Rel12包括了TDD和FDD的载波聚合,同时还界说了支持上行2CC和下行3CC载波聚合等等.连续CA带宽品级和呵护带宽对频段内连续载波聚合,CA 带宽品级根据其支持的CC 数量和物理资源块(Physical Resource Blocks ,PRBs)) 的数量来界说.CA 带宽品级暗示最年夜ATBC和最年夜CC 数量.ATBC,即Aggregated Transmission Bandwidth Configuration,指聚合的PRB的总数量.呵护带宽（Guard bands）专门界说于连续CA,指连续CC之间需有一定的呵护带宽.下表列出了CA带宽品级和相应呵护带宽.另外,对带内连续CA,PCell和SCell频段相同,频点间隔为300kHz整数倍,且满足如下公式：明白了上面关于带宽品级的界说,我们就很容易理解载波聚合的命名规则了.比如,以CA_1C 为例,它暗示在band1上的intraband连续载波聚合,2个CC,带宽品级为C,即最年夜200 RBs.对应于带宽品级为C,每CC的RB分配也可以是分歧的组合,不外范围在100200 RBs之间.带内连续intraband（contiguous）载波聚合有两种方案：● 一种可能的方案是F1 和F2 小区位置相同而且重叠,提供几乎完全相同的覆盖范围.两层都提供重复的覆盖,并在两层都支持移动性.相似的方案是F1 和F2 位于拥有相似路径损失配置文件的同一频段上.● 另一方案是F1 和F2 位置相同而实现分歧覆盖范围：F2 天线导向至F1 的小区鸿沟或者F1 覆盖空洞中,以便改善覆盖范围和/或提高小区边缘吞吐量.频段间非连续● 当F1（较低频率）提供广覆盖而且F2 上的RRH F2（较高频率）用于改善热点上的吞吐量时,可以考虑射频拉远(RRH) 方案.移动性根据F1 覆盖来执行.F1 和F2 处于分歧频段时考虑类似的方案.● 在HetNet 方案中,有望看到许多小型小区和中继在各种频段上工作.PCell / SCell / Serving Cell 概念每个CC对应一个自力的Cell.配置了CA的UE与1个PCell和至多4个SCell相连.某UE的PCell和所有SCell组成了该UE的Serving Cell集合.Serving Cell可指代PCell也可以指代SCell.PCell是UE初始接入时的cell,负责与UE之间的RRC通信.SCell 是在RRC重配置时添加的,用于提供额外的无线资源.PCell是在连接建立（connection establishment）时确定的；SCell是在初始平安激活流程（initial security activation procedure）之后,通过RRC连接重配置消息RRCConnectionReconfiguration添加/修改/释放的.每个CC都有一个对应的索引,primary CC索引固定为0,而每个UE的secondary CC索引是通过UE特定的RRC信令发给UE的.某个UE聚合的CC通常来自同一个eNodeB且这些CC是同步的.当配置了CA的UE在所有的Serving Cell内使用相同的CRNTI. CA是UE级的特性,分歧的UE可能有分歧的PCell以及Serving Cell集合.Pcell是UE与之通信的主要小区,被界说为用来传输RRC信令的小区,或者相当于存在物理上行控制信道（PUCCH）的小区,这个信道在一个指定的UE中只能有一个.一个PCell 始终在RRC_CONNECTED 模式中处于活动状态,同时可能有一个或多个SCell 处于活动状态.其他的SCells 仅可在连接建立后配置为CONNECTED 模式,以提供额外的无线资源.所有PCell 和SCell 统称为服务小区.PCell 和SCell 以此为基础的分量载波分别为主分量载波(PCC) 和辅助分量载波(SCC).● 一个PCell 配有一个物理下行控制信道(PDCCH) 和一个物理上行控制信道(PUCCH).丈量和移动性过程基于PCell随机接入过程在PCell 上进行PCell 不成被去激活.● 一个SCell 可能配有一个物理下行控制信道(PDCCH),也可能不,具体取决于UE 功能.SCell 绝没有PUCCH.SCell 支持以MAC 层为基础的激活/去激活过程,以便UE节省电池电量.简单地做个比力：还以上面的运输做类比,PCell相当于主干道,主干道只有一条,不单运输货物,还负责与接收端进行交流,根据接收真个能力（UE Capability）以及有几多货物要发（负载）等告诉接收端要在哪几条干道上收货以及这些干道的基本情况等（PCell负责RRC连接）.SCell相当于辅干道,只负责运输货物.接收端需要告诉发货端自己的能力,比如能不能同时从多条干道接收货物,在每条干道上一次能接收几多货物等（UE Capability）.发货端（eNodeB）才好依照对端（UE）的能力调度发货,否则接收端处置不外来也是白费！（这里只是以下行为例,UE也可能为发货端）.因为分歧的干道还可能运输另一批货物（其它UE的数据）,分歧的货物需要区分开,所以在分歧的干道上传输的同一批货物（属于同一个UE）有一个相同的标识表记标帜（CRNTI）.跨载波调度跨载波调度是Release 10 中为UE 引入的可选功能,它可以在UE 能力传输过程中通过RRC 激活.此功能的目的是减少使用了年夜型小区、小型小区和中继的异构网络(HetNet) 方案中对载波聚合的干扰.跨载波调度仅用于在没有PDCCH 的SCell 上调度资源.负责在跨载波调度上下文中提供调度信息的载波通过下行控制信息(DCI) 中的载波指示符字段(CIF) 指明.此调度也支持HetNet 和分歧毛病称配置.激活与去激活为了更好地管理配置了CA的UE的电池消耗,LTE提供了SCell的激活/去激活机制（不支持PCell的激活/去激活）.当SCell激活时,UE在该CC内1）发送SRS；2）上报CQI/PMI/RI/PTI；3）检测用于该SCell和在该SCell上传输的PDCCH.当SCell去激活时,UE在该CC内 1）不发送SRS；2）不上报CQI/PMI/RI/PTI；3）不传输上行数据（包括pending的重传数据）；4）不检测用于该SCell和在该SCell上传输的PDCCH；5）可以用于pathloss reference for measurements for uplink power control,可是丈量的频率降低,以便降低功率消耗.重配消息中不带mobility控制信息时,新添加到serving cell的SCell初始为“deactivated”；而原本就在serving cell集合中SCell（未变动或重配置）,不改变他们原有的激活状态.重配消息中带mobility控制信息时（例如handover）,所有的SCell均为“deactivated”态.UE的激活/去激活机制基于MAC control element和deactivation timers的结合.基于MAC CE的SCell激活/去激活把持是由eNodeB控制的,基于deactivation timer的SCell激活/去激活把持是由UE控制.AC CE的格式：LCID为11011,见下图：Bit设置为1,暗示对应的SCell被激活；设置为0,暗示对应的SCell被去激活.每个SCell有一个deactivation timer,可是对应某个UE的所有SCell,deactivation timer是相同的,并通过sCellDeactivationTimer字段配置（由eNodeB配置）.该值可以配置成“infinity”,即去使能基于timer的deactivation.当在deactivation timer指定的时间内,UE没有在某个CC上收到数据或PDCCH消息,则对应的SCell将去激活.这也是UE可以自动将某SCell去激活的唯一情况.当UE在子帧n收到激活命令时,对应的把持将在n+8子帧启动.当UE在子帧n收到去激活命令或某个SCell的deactivation timer超时,除CSI陈说对应的把持（停止上报）在n+8子帧完成外,其它把持必需在n+8子帧内完成.SCell 添加与删除载波聚合新增SCell 无法在RRC 建立时立即激活.因此,RRC 连接设置过程中没有针对SCell 的配置.SCell 通过RRC 连接重新配置过程在服务小区集合中添加和删除.请注意,由于LTE 间切换视为RRC 连接重新配置,SCell“切换”受到支持.SCell添加与删除,涉及A4、A2事件的具体原理和计算公式. SCell添加添加SCell的预置条件基站目前仅仅支持同一基站的小区作为CA小区,即主辅小区必需属于同一基站.UE接入或者切入后的服务小区即为PCell,要将某小区配置为SCell需满足如下条件：1>UE的CA能力及协议界说的频段组合,支持PCell与该小区之间进行CA；2>该小区与PCell互为邻区；3>该小区与PCell互为CA协同小区；两种SCell添加方式1）附着或切入后基站主动为UE添加SCell2）基站收到添加辅载波的A4陈说后为UE添加两种添加方式都需满足上述配置SCell的3个预置条件,分歧仅在邻区关系,邻区关系在网管可配,若为“同覆盖”或“邻区包括本小区”则基站主动添加,其它邻区关系基站会在初始接入下发针对该邻区所在频点的A4丈量,UE上报A4陈说后,基站配置该邻区为UE的SCell.A4事件下发信令添加SCellRRC重配消息配置SCell：SCell删除基站在配置某个邻区为UE的SCell的同时,会下发针对该SCell 的A2事件,用来监控SCell的信号质量,当SCell的信号质量小于A2事件的门限,UE上报A2陈说,基站通过RRC重配通知UE删除该SCell.A2事件下发删除SCell切换Release 10 引入了一个新的丈量事件：事件A6.当相邻小区的强度比SCell强一个偏移量时,便会发生事件A6.对频段内SCell,此事件没那么有用,因为PCell 和SCell 的强度通常极为相似.然而,对频段间服务小区,相邻PCell 的强度可能会与服务SCell 的年夜不相同.根据网络状况（如流量负载分布）,切换至事件A6 标识的小区可能会很有利.基站在配置某个邻区为UE的SCell的同时,如果这个SCell有同频邻区,且该邻区与PCell为邻区（非同覆盖关系）、CA协同小区,基站会下发用于SCell更新的A6事件,当邻区信号质量减去SCell信号质量年夜于A6事件门限,UE上报A6,基站通过RRC重配通知UE删除原SCell并添加丈量陈说中质量更好的邻区为SCell.A6事件下发更新SCellRRC重配消息携带删除原辅小区、增加新辅小区的配置：。

载波聚合（CA）配置指导1、确认载波聚合的两个小区属于同一台RRU载波聚合，是将同一台RRU下的两个小区进行聚合。

所以在操作前，要先确认CA的两个小区属于同一台RRU。

确认方法：在无线小区中，确认小区引用的基带资源配置，再在基带资源中，确认基带资源和RRU之间的关联关系。

如下图，小区1~6引用的基带资源分别是1~6，在基带资源中，1和4对应51号RRU，2和5对应52号RRU，3和6对应53号RRU。

所以配置CA时，小区1和小区4进行CA，小区2和小区5进行CA，小区3和小区6进行CA。

2、修改FS5C单板制式和功能模式RRU跨板连接时，配置CA时需要增加FS5C单板，RRU不跨板时不需要配置FS5C。

FS5C单板制式：TD-LTE单板功能模式：LTE-TDD CloudRadio3、增加X2+IP配置RRU跨板连接时，需要增加X2+IP配置，RRU不跨板时不需要配置。

IP地址、掩码、网关IP可随意配置，三者之间只要合法就可以。

可随意配置，三者之间只要合法就可以。

4、修改小区中心频点D 频段载波聚合时，D1频点为2585，D2频点修改为2604.8E 频段载波聚合时，E1频点为2330，E2频点需要设置为2349.85、修改CA 的两个小区邻区关系为同覆盖先确认CA 的两个小区有没有添加为邻区关系，如果没有，可以通过邻区调整工具配置站内邻区。

邻区。

的两个小区之间的邻区关系修改为同覆盖。

添加完邻区关系后，将配置CA的两个小区之间的邻区关系修改为同覆盖。

服务小区与E-UTRAN系统内邻区关系：同覆盖系统内邻区关系：同覆盖注意CA的两个小区的相互邻区关系都要修改。

6、小区CA协同配置进入小区协同管理界面，按照下面步骤配置CA：1. 在左侧网元树上勾选需要配置CA的站点；的站点；2. 点击【查询】按钮，会查询到站点下的所有小区列表；点击【查询】按钮，会查询到站点下的所有小区列表；3. 勾选其中一个小区（一次只能勾选一个小区）；4. 点击【组合】按钮，会弹出该小区的所有邻区关系，注意勾选要配置CA的邻区；的邻区；5. 点击【确定】，完成CA配置。

lte、nr载波聚合(ca)-等级划分下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!：LTE与NR载波聚合（CA）：等级划分详解一、引言1.1 背景介绍。

LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。

什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。

我们先来看看全球CA发展历程。

1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。

LGU+一个月后跟进。

2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。

3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。

紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。

刚开始，载波聚合部署仅限于2载波。

2014年，韩国SK电信、LGU+成功演示了3载波聚合。

随着技术的不断演进，相信未来还有更多CC的载波聚合。

当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。

载波聚合的分类载波聚合主要分为intra-band 和inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。

对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。

对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。

3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。

3GPP Rel-10定义了bands 1 (FDD) 和band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。

5G（NR）网络中载波聚合（CA）载波聚合是一种聚合多个分量载波(CC)的技术;这些载波可以共同用于单个设备(UE)之间的传输;载波聚合是将两个或多个载波组合到一个数据通道中,以增强网络数据容量。

载波聚合利用现有频谱资源可为移动运营商(MNO)提供更高的上行(UL)和下行(DL)数据速率。

部署载波聚合时,帧时隙和SFN都在可聚合小区之间对齐。

5G(NR)网络在FR1和FR2中都可使用CA,支持多个分量载波。

在R15版本中可用于终端(UE)的分量载波聚合最大数目上/下行都是16个。

5G载波聚合特点•最多可聚合16个载波(连续和不连续）;•载波可使用不同参数集（SCS）;•传输块按单载波映射;•支持跨载波调度和联合反馈;•运营商可灵活使用任何一种CA类型(带内连续,带内不连续或带间不连续)来部署其频谱.载波聚合由来载波聚合是LTE在R10中引入增强LTE频谱灵活应用,支持更高带宽和碎片频谱的技术。

此版本中最多可聚合5个载波(每个载波带宽可不同),允许最大100MHz的带宽。

所有分量载波都必须具有相同双工方案，其中在TDD模式中上行和下行必须具有相同链路配置。

载波聚合引入后MAC和物理层协议进行了变更,同时也引入了一些新RRC的消息。

为保持对R8/R9兼容性协议变更保持最低限度，原则上每个分量载波都被视为R8载波，增加了使用新的RRC消息来处理SCC，并且MAC必须能够处理多个CC上的调度。

物理层主要变化是在下行(DL)信道上提供有关CC上进行调度的信令信息,在上行(UL)和下行(DL)上传递每个CC的HARQ ACK/NACK；具体参见下图：3GPP R13版标志着LTE Advanced Pro开始,其中包括载波聚合的各种增强功能;考虑到8层空间复用和256 QAM,下行(DL)链路中可聚合分量载波数量增加到32,总带宽达640MHz;理论峰值数据速率约为25 Gbit/s。

增加副载波数量主要动机是启用未授权频谱中的很大带宽。

L T E的载波聚合技术C A Revised by Liu Jing on January 12, 2021L T E的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。

什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。

我们先来看看全球CA发展历程。

1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。

LGU+一个月后跟进。

2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。

3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。

紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。

刚开始，载波聚合部署仅限于2载波。

2014年，韩国SK电信、LGU+成功演示了3载波聚合。

随着技术的不断演进，相信未来还有更多CC的载波聚合。

当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。

载波聚合的分类载波聚合主要分为intra-band 和 inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。

对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。

对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。

3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。

LTE的载波聚合技术之巴公井开创作人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必定选择。

什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。

我们先来看看全球CA发展历程。

1），韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。

LGU+一个月后跟进。

2）11月，英国运营商EE宣布完成interband 40 MHz载波聚合，理论速率可达300Mpbs。

3）12月，澳大利亚运营商Optus首次完成在TDLTE上载波聚合。

紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继安排或商用载波聚合。

刚开始，载波聚合安排仅限于2载波。

，韩国SK电信、LGU+成功演示了3载波聚合。

随着技术的不竭演进，相信未来还有更多CC 的载波聚合。

当然还包含TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。

载波聚合的分类载波聚合主要分为intraband 和 interband载波聚合，其中intraband载波聚合又分为连续(contiguous)和非连续(noncontiguous)。

对于intraband CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。

对于intraband 非连续载波聚合，该间隔为一个或多个GAP （s）。

3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re10到Re12的定义历程。

3GPP Rel10定义了bands 1 (FDD) 和 band 40 (TDD)的intraband 连续载波，分别命名为CA_1C 和CA_40C。

LTE的载波聚合技术人们对数据速率的要求越来越高，载波聚合（Carrier Aggregation ，CA) 成为运营商面向未来的必然选择。

什么是载波聚合？简单一点说，就是把零碎的LTE频段合并成一个“虚拟”的更宽的频段，以提高数据速率。

我们先来看看全球CA发展历程。

1）2013年，韩国SK电信首次商用CA，其将800MHZ频段和1.8GHZ频段聚合为一个20MHZ频段，以获得下行峰值速率150Mbps。

LGU+一个月后跟进。

2）2013年11月，英国运营商EE宣布完成inter-band 40 MHz载波聚合，理论速率可达300Mpbs。

3）2013年12月，澳大利亚运营商Optus首次完成在TD-LTE上载波聚合。

紧随其后，日本软银、香港CSL、澳大利亚Telstra等也相继部署或商用载波聚合。

刚开始，载波聚合部署仅限于2载波。

2014年，韩国SK电信、LGU+成功演示了3载波聚合。

随着技术的不断演进，相信未来还有更多CC的载波聚合。

当然还包括TDD和FDD、LTE和WiFi之间的载波聚合。

中国电信在2014年9月成功演示了FDD和TDD的载波聚合，这也是载波聚合路上一个新的里程碑。

为了说清楚载波聚合，我们首先来了解一下LTE的频段分配。

载波聚合的分类载波聚合主要分为intra-band 和 inter-band载波聚合，其中intra-band载波聚合又分为连续(contiguous)和非连续(non-contiguous)。

对于intra-band CA (contiguous)中心频点间隔要满足300kHz的整数倍，即Nx300 kHz。

对于intra-band 非连续载波聚合，该间隔为一个或多个GAP（s）。

3GPP关于载波聚合的定义下图是3GPP关于载波聚合从Re-10到Re-12的定义历程。

3GPP Rel-10定义了bands 1 (FDD) 和 band 40 (TDD)的intra-band 连续载波，分别命名为CA_1C 和CA_40C。
