镀锡薄钢板及镀铬薄钢板2009-12-06 15:26:00 来源: 作者: 【大中小】浏览:101次评论:0条镀锡薄钢板简称镀锡板，俗称马口铁，是两面镀有纯锡的低碳薄钢板。
马口铁是传统的制罐材料，至今仍是制作食品罐头的主要罐材。
马口铁有光亮的外观，良好的耐蚀性和制罐工艺性能，易于焊接，适于涂料和印铁。
但其冲拔性能比不上铝板，因此大多制成以焊接和卷封工艺成型的三片罐结构，也可以做成冲拔罐。
马口铁除大量用于罐头工业外，还制作糖果、饼干、茶叶、奶粉等听盒；也可用于某些工业产品如化学产品、化妆品等的罐类和盒装。
此外还是玻璃瓶罐的良好的制盖材料。
1、马口铁的生产过程和性能马口铁的镀锡多采用酸性电镀工艺，也可采用热浸镀锡工艺。
钢板经电镀锡后表面呈银白色，这种锡镀层厚度约为0.4~4μm，在技术上一般以单位面积的镀锡量来表示（g/m2）。
马口铁电镀后的镀锡层孔隙很多，抗蚀性能不好。
因此必须在电镀后进行软溶处理或钝化处理，使其表面分别生成锡合金层和氧化锡层。
使镀层光亮，并使镀层与钢板的结合力增强和孔隙减少，才能有效地提高耐腐蚀性能。
马口铁表面电镀锡，主要是锡的电极电位比铁高，化学性能稳定，因此可对钢板起防锈保护作用。
但必须保持镀锡层的完整，若被划破，甚至仅有微小的孔隙而暴露出钢基，也会因产生阳极腐蚀而使钢板很快被腐蚀。
马口铁的主要生产过程为：酸洗低碳薄钢板→电镀锡→软溶处理→钝化处理→涂油→检查→剪切→分类→包装。
马口铁板经金相分析其组织结构为：由里往外共五层。
（1）钢基板。
一般制罐用，其厚度为0.2~0.3mm。
（2）锡铁合金层。
为锡铁合金结构，电镀锡板含锡量为＜1g/m2，热浸镀锡板为5g/m2。
（3）锡层。
纯锡层，电镀锡板镀锡量为 5.6g/m2~22.4g/m2，热浸镀锡板为22.4g/m2~44.8g/m2。
（4）氧化膜层。
主要是氧化亚锡、氧化锡等。
（5）油膜层。
为棉子油或癸二酸二辛酯。
各层的厚度、结构和性能特点见表4。

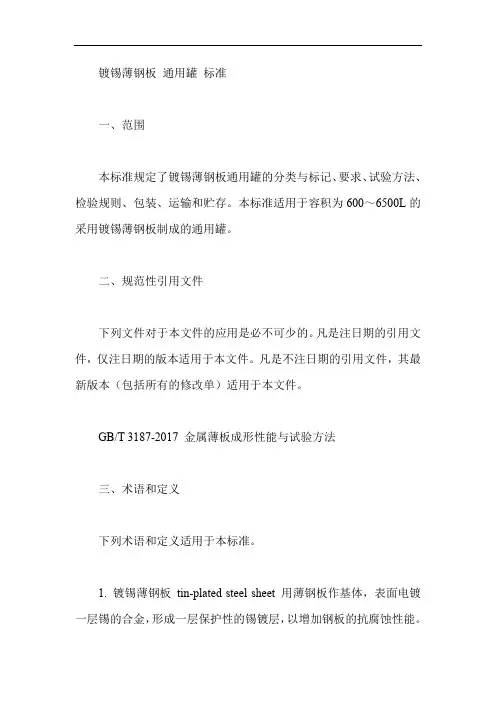

镀锡薄钢板通用罐标准一、范围本标准规定了镀锡薄钢板通用罐的分类与标记、要求、试验方法、检验规则、包装、运输和贮存。
本标准适用于容积为600～6500L的采用镀锡薄钢板制成的通用罐。
二、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3187-2017 金属薄板成形性能与试验方法三、术语和定义下列术语和定义适用于本标准。
1. 镀锡薄钢板tin-plated steel sheet 用薄钢板作基体，表面电镀一层锡的合金，形成一层保护性的锡镀层，以增加钢板的抗腐蚀性能。
2. 通用罐general can 一种用于包装食品、饮料等商品的容器，由镀锡薄钢板制成，采用圆柱形结构，带有一个或多个封闭用的顶盖或底盖。
四、分类和标记1. 通用罐按容积可分为600～6500L等规格，具体规格应符合相关规定。
2. 通用罐应按其容积、形状、顶盖或底盖的数量和结构进行分类和标记，标记应清晰、易读、耐用，并应符合相关规定。
五、要求1. 材料（1）通用罐应由镀锡薄钢板制成，材料应符合相关规定。
（2）通用罐的顶盖或底盖应采用食品级材料制成，并符合相关规定。
2. 外观质量（1）通用罐的外观应整洁，无明显缺陷，焊缝和接缝处应光滑、均匀，无明显起伏。
（2）通用罐的涂层应均匀、光滑，无明显划痕、剥落等现象。
3. 尺寸精度（1）通用罐的尺寸精度应符合相关规定，误差应在允许范围内。
（2）通用罐的封口尺寸应符合相关规定，封口应严实、紧固、不易松脱。

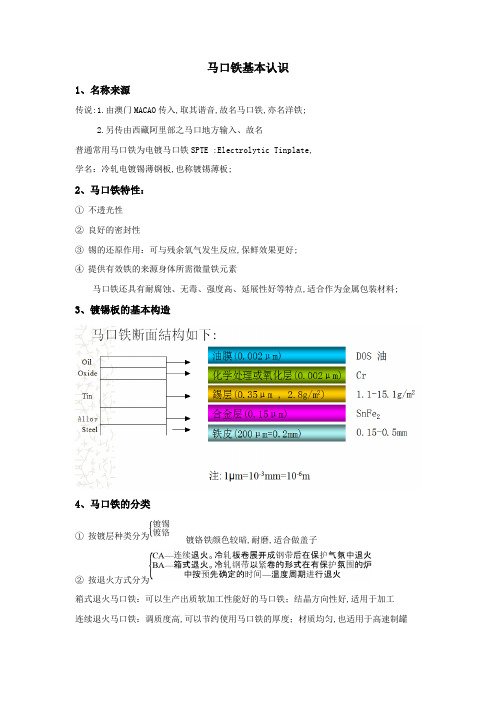

马口铁基本认识1、名称来源传说:1.由澳门MACAO传入,取其谐音,故名马口铁,亦名洋铁;2.另传由西藏阿里部之马口地方输入、故名普通常用马口铁为电镀马口铁SPTE :Electrolytic Tinplate,学名：冷轧电镀锡薄钢板,也称镀锡薄板;2、马口铁特性：①不透光性②良好的密封性③锡的还原作用：可与残余氧气发生反应,保鲜效果更好;④提供有效铁的来源身体所需微量铁元素马口铁还具有耐腐蚀、无毒、强度高、延展性好等特点,适合作为金属包装材料;3、镀锡板的基本构造4、马口铁的分类①按镀层种类分为镀铬铁颜色较暗,耐磨,适合做盖子②按退火方式分为箱式退火马口铁：可以生产出质软加工性能好的马口铁；结晶方向性好,适用于加工连续退火马口铁：调质度高,可以节约使用马口铁的厚度；材质均匀,也适用于高速制罐退火的目的：降低钢的硬度,消除冷加工硬化,改善钢的性能,恢复钢的塑性变形能力; 消除钢的残余内应力,稳定组织,防止变形,均匀钢的组织和化学性能③ 按轧制次数分类④ 按材料等级分类MR 类钢：绝大多数食品包装用镀锡板钢基;残余微量元素少,具有优良的耐腐蚀性;⑤ 按钝化方法分类⑥ 按表面分类⑦按硬度分类 调质度记号 目标硬度 HR30T 用途T-1 49±3 特别适用于要求柔软性的深加工罐硬度较软,多为厚铁,多用在杂罐、化工罐、异形罐等产品 T-2 53±3 适用于要求一般柔软性的深加工罐 55±3 适用于要求柔软性良好的罐身或罐盖等T-3 57±3 适用于要求高硬度的罐身、盖等 硬度适中,厚度多在,多用在食品罐、饮料罐、气雾罐、奶粉罐等产品59±3 适用于要求良韧性性的一般罐 T-4 61±3 适用于要求较大韧性的一般罐 T-5 65±3 适用于要求抗折弯性优良的大型罐及内压容器的罐身或盖等硬度偏硬,多为薄铁,多用在小罐、罐头盖等产品DR-8 73 适用于要求一定刚性、强度的啤酒、碳酸饮料的罐身和盖等 DR-9 76 适用于要求一定刚性、强度的啤酒、碳酸饮料的罐身和盖和DrD 罐的罐身等DR-9M 77 适用于要求一定刚性、强度的啤酒、碳酸饮料的盖等DR-10 80适用于要求一定刚性、强度的高档瓶盖等马口铁定制DR 材,价格比T5及以下硬度的马口铁高,其他价格没有价差; ⑧按镀锡量区分种类记号 区分 附着量标示记号公称附着量g/m^2最小平均附着量g/m^2用途 SPTE等厚镀镀锡量少的锡马口铁一般用于对耐腐蚀性要求不太高的容器及涂漆使用的容器；镀锡量多的马口铁一般用于对耐腐蚀性要求高的铁罐容器,及不涂漆直接使用的容器;差厚镀锡注：等厚镀锡最小平均附着量为两面镀锡量之和;马口铁镀锡量越高,价格越高,抗腐蚀性越强,表面涂料的附着力逐渐降低;⑨ 按宽度分类一般很小的马口铁厂的产品为窄带,具有一定规模的马口铁厂才能生产1000mm 以上宽度的铁;生产气雾罐、饮料罐的马口铁市场上常用宽度为832mm,可以生产 罐型所有高度的空罐会涉及到正W 和反W 方向问题,可以称之为万能卷;5、马口铁包装马口铁包装分为盒板包装和卷板包装,卷板包装又分为卧式包装和立式包装; 盒板包装一般为1200张铁一包,厚铁一般800张铁一包,卷板包装重量一般在5-8吨;卧式卷包装立式卷包装6、马口铁的制造流程炼 铁炼 钢连续铸造厂热轧工厂酸洗工厂冷轧工厂电解清洗线箱式退火线碱洗 酸洗 电镀 助熔 熔融 化学处理静电涂油包装出货 连续退火线调质轧延线 卷材准备线。
镀锡板硬度的快速检测镀锡板的国家标准GB/T2520-2000采用了国际上通用的HR30Tm硬度表示方法。
采用PHR-1S型表面洛氏硬度计，配上金刚石砧座可以测试厚度0.05mm以上镀锡板材料的HR30Tm硬度。
镀锡薄钢板是一种外表面镀有一层极薄的纯锡层的钢板，简称镀锡板，又称马口铁。
镀锡板具有良好的抗腐蚀性能、良好的冲压成型性能和焊接性能，具有外观光亮、美观的特点，是食品包装的最好材料，此外它还用于饮料、化工、电子等行业。
1、镀锡板的硬度镀锡板的力学性能是按硬度分类的。
使用都要根据不同的用途选择适合的硬度和硬度。
为了减少钢材消耗、降低仓装成本，镀锡板正在向超薄板方向发展，这就更加需要保证镀锡板的力学性能。
镀锡板的硬度分类、力学性能和用途如表一所示。
国家标准GB/T2520-2000《冷轧电镀锡薄钢板》规定的一次冷轧镀锡板力学性能的交货条件如表二所示。
2、金属薄板硬度测量的测砧效应镀锡板等金属薄板的硬度检测通常采用洛氏硬度测试，而不采用任何其他试验方法。
采用洛氏硬度计和表面洛氏硬度计而不发生测砧效应时，对试验材料要求的最小硬度值在国家标准GB/T230.1-2004中国有规定。
该标准要求硬度试验后试样背面不得出现可见的变形痕迹。
“测砧效应”就是指试样在进行硬度测试时，因试样厚度较薄，在压头的作用下，变形硬化区域穿透试样，达试样下面的测砧，这时试样背面就会产生可见的变形痕迹。
这时试验力会穿过试样，在测砧上消耗掉一部分，因此测得的硬度值是不真实的。
这种因试样厚度不足，使试验力消耗在测砧上一部分，造成硬度测试失准的现象叫做硬度试验的“测砧效应”。
3、“测砧效应”的对策在镀锡板等金属薄板的硬度测试时，会经常遇到发生“测砧效应”的情况。
在这种情况下，应严格按照国家标准GB/T230.1-2004的规定，选择合适的硬度标尺，选用较小的试验力进行测试。
为了避免“测砧效应”的产生，有一种做法是将相同材料的几片试样迭加在一起进行测试。
最新板材钢板（带钢）电镀锡板和热镀锌板的分类与符号钢板（包括带钢）的分类：1 、按厚度分类：（ 1 ）薄板（2 ）中板（3 ）厚板（ 4 ）特厚板2 、按生产方法分类：（ 1 ）热轧钢板（ 2 ）冷轧钢板3 、按表面特征分类：（ 1 ）镀锌板（热镀锌板、电镀锌板）（ 2 ）镀锡板（ 3 ）复合钢板（ 4 ）彩色涂层钢板(5) 花纹板4 、按用途分类：（ 1 ）桥梁钢板（ 2 ）锅炉钢板（ 3 ）造船钢板（ 4 ）装甲钢板（5 ）汽车钢板（6 ）屋面钢板（7 ）结构钢板（8 ）电工钢板（硅钢片）（9 ）弹簧钢板（ 10 ）其他二、电镀锡板和热镀锌板：1 、电镀锡板电镀锡薄钢板和钢带，也称马口铁，这种钢板（带）表面镀了锡，有很好的耐蚀性，且无毒，可用作罐头的包装材料，电缆内外护皮，仪表电讯零件，电筒等小五金。
镀锡钢板和钢带的分类与符号如下：等厚镀锡量和差厚镀锡量的规定如下：2 、热镀锌板在薄钢板和钢带表面用连续热镀方法镀上锌，可以防止薄钢板和钢带表面腐蚀生锈。
镀锌钢板和钢带广泛用于机械、轻工、建筑、交通、化工、邮电等行业。
镀锌钢板和钢带的分类与符号见下表：001 号的锌层重量小于 100g /m 2三、沸腾钢板与镇静钢板1 、沸腾钢板：沸腾钢板是由普通碳素结构钢沸腾钢热轧成的钢板。
沸腾钢是一种脱氧不完全的钢，只用一定量的弱脱氧剂对钢液脱氧，钢液含氧量较高，当钢水注入钢锭模后，碳氧反应产生大量气体，造成钢液沸腾，沸腾钢由此而得名。
沸腾钢含碳量低，由于不用硅铁脱氧，钢中含硅量也低（ Si<0.07% ）。
沸腾钢的外层是在沸腾所造成的钢液剧烈搅动的条件下结晶成的，故表层纯净、致密，表面质量好，有很好的塑性和冲压性能，没有大的集中缩孔，切头少，成材率高，而且沸腾钢生产工艺简单，铁合金消耗少，钢材成本低。
沸腾钢板大量用于制造各种冲压件，建筑及工程结构及一些不太重要的机器结构零部件。
但沸腾钢心部杂质较多，偏析较严重，组织不致密，力学性能不均匀。
镀锡薄钢板
创建时间：2008-08-02
镀锡薄钢板(tinplate)
表面镀有纯锡层0.1～0.5ram的冷轧低碳薄钢板，是-种主要的表面防护冶金产品，旧称马口铁。
其特性是：耐蚀性好，无毒洁净，表面美观并且能进行彩色印刷；重量轻，强度高，易于加工成形和锡焊或熔焊制成各种形状的密封容器和物件。
主要用途是制作罐装食品和饮料的容器，其他要求美观、牢固而又轻便的包装等，也用于制作家用器具、办公用品、玩具及某些小型工程部件等。
简史镀锡板最早源于14世纪，在欧洲开始在锻造的熟铁皮上用热浸镀法镀锡。
18世纪开始用热轧薄铁板工业化生产镀锡板，以后逐渐改用钢板。
20世纪前半叶带钢冷连轧工艺的发展为大量生产优质镀锡板创造了条件，并开始改用电镀法生产镀锡板。
最早的商业性带钢电镀锡生产线于1934年在德国建成，此后电镀法先在美国而随之在世界范围内大规模发展，到60年代末，美国、日本和西欧主要镀锡板生产国的热镀锡机组实际上都已淘汰，全部用电镀法生产线。
80年代世界镀锡板产量为每年1300万t左右，生产线遍布约37个国家。
中国于1962年开始用热浸镀法生产镀锡板，1972年开始用电镀法生产，1979年建成第-条宽带钢高速电镀锡生产线。
结构及特征镀锡板具有多层结构(见图示)，从内部起依次由钢基板、锡-铁合金层、纯锡层、氧化膜和
镀锡板结构剖面图
钝化膜、油膜组成，通过各层的变化可得到不同的使用性能和丰富的品种。
作为传统的国际商品，镀锡板的国际性标准和各国标准中基本的规定大致上是统-的，例如：(1)厚度和尺寸。
镀锡板的厚度范围为0.14～0.49mm。
板材尺寸长久以来都以508mm×712mm(20in×28in)为标准尺寸，一直沿用至今，而现代的生产厂可在带钢宽度675～1000mm的范围内剪切成长度范围为460～1100mm的不同尺寸板材供货。
(2)镀锡量。
电镀锡板以单面的镀锡量表示，有2.8、5.6、8.4、11.2g/m24种，还可以生产由这4种组合成的两面镀锡量不同的“差厚镀锡板”。
(3)表面精整。
最常用的是光亮表面，其他有石纹表面、无光泽表面、
银光表面等，各有不同的装饰效果和使用特性。
(4)调质度。
镀锡板的“调质度”概括了其强度和加工成形性等有关力学性能的综合性能，以洛氏表面硬度HR30T值表示，有T50、T52、T57、T61、T65、T70等种类，分别适用于要求深冲性到要求良好刚性的各种不同用途。
展望镀锡板的发展趋势一是减小厚度以增加单位重量钢材的实际使用面积，二是尽可能减少镀锡量以降低成本。
进入20世纪70年代以后的20余年内世界镀锡板产量按重量计在每年1200～1400万t，不再增加甚至略有减少，但由于产品厚度从大部分为0.25～0.28mm减小至大部分为0.22～0.23mm，实际的镀锡板使用数量按面积计算却仍有大幅度增加。
关于镀锡量，60年代以来美、日等国发展了无锡钢板和低镀锡钢板两个新品种。
无锡钢板表面不镀锡而经特种铬酸电解处理，特点是存优良的涂漆性和涂后耐蚀性，它在世界范围内已取代了近1/5镀锡板用量。
低镀锡钢板的镀锡量仅1g/m2以下，经特种镀前处理或镀后处理以补足耐蚀性，在有的国家已取代约10％镀锡板。
镀锡板、无锡钢板和低镀锡钢板都属于镀锡板类产品，三者各有其特点和性能上的限制，今后的发展中将是以镀锡板为主，三者各占一定市场比例而平行发展。
