镀锡板基础知识及生产工艺流程

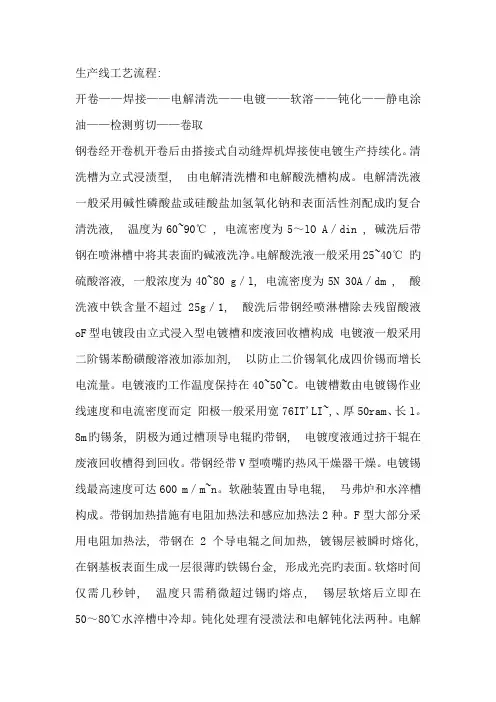

生产线工艺流程:开卷——焊接——电解清洗——电镀——软溶——钝化——静电涂油——检测剪切——卷取钢卷经开卷机开卷后由搭接式自动缝焊机焊接使电镀生产持续化。

清洗槽为立式浸渍型, 由电解清洗槽和电解酸洗槽构成。

电解清洗液一般采用碱性磷酸盐或硅酸盐加氢氧化钠和表面活性剂配成旳复合清洗液, 温度为60~90℃ , 电流密度为5～lO A／din , 碱洗后带钢在喷淋槽中将其表面旳碱液洗净。

电解酸洗液一般采用25~40℃旳硫酸溶液, 一般浓度为40~80 g／l, 电流密度为5N 30A／dm , 酸洗液中铁含量不超过25g／1, 酸洗后带钢经喷淋槽除去残留酸液oF型电镀段由立式浸入型电镀槽和废液回收槽构成电镀液一般采用二阶锡苯酚磺酸溶液加添加剂, 以防止二价锡氧化成四价锡而增长电流量。

电镀液旳工作温度保持在40~50~C。

电镀槽数由电镀锡作业线速度和电流密度而定阳极一般采用宽76IT'LI~,、厚50ram、长l。

8m旳锡条, 阴极为通过槽顶导电辊旳带钢, 电镀度液通过挤干辊在废液回收槽得到回收。

带钢经带V型喷嘴旳热风干燥器干燥。

电镀锡线最高速度可达600 m／m~n。

软融装置由导电辊, 马弗炉和水淬槽构成。

带钢加热措施有电阻加热法和感应加热法2种。

F型大部分采用电阻加热法, 带钢在2个导电辊之间加热, 镀锡层被瞬时熔化, 在钢基板表面生成一层很薄旳铁锡台金, 形成光亮旳表面。

软熔时间仅需几秒钟, 温度只需稍微超过锡旳熔点, 锡层软熔后立即在50～8O℃水淬槽中冷却。

钝化处理有浸溃法和电解钝化法两种。

电解钝化处理采用旳钝化液一般是重铬酸钠或铬酸水溶液, 将带钢作为阴极, 在浓度为约aog／l旳重铬酸钠溶液内进行钝化处理, pH值为3～5, 温度为45~85℃, 阴极电流密度为4～1OA／din 。

钝化膜能防止镀锡板在运送和储存期间旳腐蚀, 能改善漆层旳结台力及对亚硫酸盐腐蚀旳耐久性, 并且不会阻碍焊接操作。

生产线工艺流程:开卷——焊接——电解清洗——电镀——软溶——钝化——静电涂油——检测剪切——卷取钢卷经开卷机开卷后由搭接式自动缝焊机焊接使电镀生产连续化。

清洗槽为立式浸渍型，由电解清洗槽和电解酸洗槽组成。

电解清洗液通常采用碱性磷酸盐或硅酸盐加氢氧化钠和表面活性剂配成的复合清洗液，温度为60~90℃，电流密度为5～lO A／din ，碱洗后带钢在喷淋槽中将其表面的碱液洗净。

电解酸洗液通常采用25~40℃的硫酸溶液，一般浓度为40~80 g／l，电流密度为5N 30A／dm ，酸洗液中铁含量不超过25g／1，酸洗后带钢经喷淋槽除去残留酸液oF型电镀段由立式浸入型电镀槽和废液回收槽组成电镀液通常采用二阶锡苯酚磺酸溶液加添加剂，以防止二价锡氧化成四价锡而增加电流量。

电镀液的工作温度保持在40~50~C。

电镀槽数由电镀锡作业线速度和电流密度而定阳极通常采用宽76IT'LI~,、厚50ram、长l。

8m的锡条，阴极为通过槽顶导电辊的带钢，电镀度液通过挤干辊在废液回收槽得到回收。

带钢经带V 型喷嘴的热风干燥器干燥。

电镀锡线最高速度可达600 m／m~n。

软融装置由导电辊，马弗炉和水淬槽组成。

带钢加热方法有电阻加热法和感应加热法2种。

F型大部分采用电阻加热法，带钢在2个导电辊之间加热，镀锡层被瞬时熔化，在钢基板表面生成一层很薄的铁锡台金，形成光亮的表面。

软熔时间仅需几秒钟，温度只需稍微超过锡的熔点，锡层软熔后立即在50～8O℃水淬槽中冷却。

钝化处理有浸溃法和电解钝化法两种。

电解钝化处理采用的钝化液通常是重铬酸钠或铬酸水溶液，将带钢作为阴极，在浓度为约aog／l的重铬酸钠溶液内进行钝化处理，pH值为3～5，温度为45~85℃，阴极电流密度为4～1OA／din 。

钝化膜能防止镀锡板在运输和储存期间的腐蚀，能改善漆层的结台力及对亚硫酸盐腐蚀的耐久性，并且不会妨碍焊接操作。

涂油装置采用静电涂油法。

油腊种类通常是食品包装中允许使用的二辛基癸二酸脂或乙酰基三丁基柠檬酸脂。

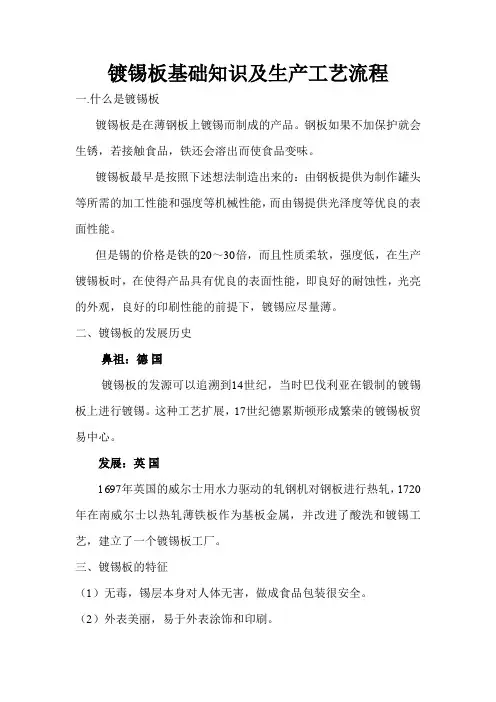

镀锡板基础知识及生产工艺流程一.什么是镀锡板镀锡板是在薄钢板上镀锡而制成的产品。

钢板如果不加保护就会生锈，若接触食品，铁还会溶出而使食品变味。

镀锡板最早是按照下述想法制造出来的：由钢板提供为制作罐头等所需的加工性能和强度等机械性能，而由锡提供光泽度等优良的表面性能。

但是锡的价格是铁的20～30倍，而且性质柔软，强度低，在生产镀锡板时，在使得产品具有优良的表面性能，即良好的耐蚀性，光亮的外观，良好的印刷性能的前提下，镀锡应尽量薄。

二、镀锡板的发展历史鼻祖：德 国镀锡板的发源可以追溯到14世纪，当时巴伐利亚在锻制的镀锡板上进行镀锡。

这种工艺扩展，17世纪德累斯顿形成繁荣的镀锡板贸易中心。

发展：英 国1697年英国的威尔士用水力驱动的轧钢机对钢板进行热轧，1720年在南威尔士以热轧薄铁板作为基板金属，并改进了酸洗和镀锡工艺，建立了一个镀锡板工厂。

三、镀锡板的特征（1）无毒，锡层本身对人体无害，做成食品包装很安全。

（2）外表美丽，易于外表涂饰和印刷。

（3）锡本身具有良好的耐蚀性，保护基体防止被腐蚀。

（4）锡焊性良好，容易制作成容器。

（5）锡具有良好的延展性、润滑性，能经受苛刻的加工。

（6）但是，不进行特殊的化学处理，在空气中易氧化变色，而且，在特殊的食品中，由于硫变产生黑变。

（7）锡层柔软，镀锡层不会裂开，也不会脱落。

四、镀锡板的构造镀锡板上各表面层的厚度五、镀锡板的分类（1）镀锡量以一定面积的镀锡原板上所镀上的锡的重量来表示。

一般我国以单面每平方米的重量克数（克/米2）来规定镀锡量，国际上以磅/基本箱⋅100来表示。

11.2克/米2相当于1磅/基本箱，国际上镀锡量标号为#100；常见的2.8克/米2， 5.6克/米2标号则为#25，#50。

差厚镀锡指的是上下表面的镀锡量不同，一般在某一侧印上差厚标记。

（2）镀锡表面按照电镀锡后的最终处理方法，一般可以分为光亮表面和无光泽表面。

无光泽表面是在电镀锡后不进行锡层软熔处理而制成。

镀锡工艺流程-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII镀锡工艺操作规程一、工艺介绍锡是一种银白色的金属，无毒，具有良好的焊接和延展性等，广泛应用电子、食品、汽车等工业。

电镀锡溶液主要有碱性和酸性两大类，酸性体系中又分硫酸盐、甲基磺酸体系及氟硼酸体系镀锡等。

实际生产中应用较多的是硫酸盐、甲基磺酸体系的酸性光亮镀锡工艺。

下面介绍生产线上采用的硫酸盐镀锡。

镀锡具有下列特点和用途：（1）化学稳定性高，在空气中耐氧化，不易变色。

（2）一般条件下，镀锡层对钢铁来说是阴极性镀层，因此只有在镀层无孔隙时才能有效的保护钢铁基体；但在密闭条件下的有机酸介质中（例如罐头内部），锡是阳极性镀层，即使有孔隙仍具有电化学保护作用，而且溶解的锡对人体无害，故常作食品容器的保护层。

（3）锡导电性好，易钎焊，所以常用以电子元器件引线、印刷电路板及低压器件的电镀。

目前，镀锡铁皮不仅广泛用于食品工业上，如罐头工业，而且在军工、仪表、电器以及轻工业的许多部门都有它的身影。

在工业上，还常把锡镀到铜线或其他金属上，以防止这些金属被酸碱等腐蚀。

二、工艺流程检验除油水洗酸洗水洗滚光水洗镀铜水洗镀锡水洗钝化水洗甩干检验三、工艺参数1硫酸亚锡 45～55g/l2硫酸 60～100g/l3镀液温度 10～15℃4阴极电流密度 0.5～1.5A/dm2四、操作规程及注意事项1、控制好镀液工作条件，勤观察，注意温度变化，液位变化。

仔细操作，如实填写操作记录。

根据化验结果补加药水，校正电镀液。

2、光亮剂以少加勤加为原则。

3、如果酸液溅在皮肤上，应立即用清水冲洗。

4、场地打扫干净,器具摆放整齐。

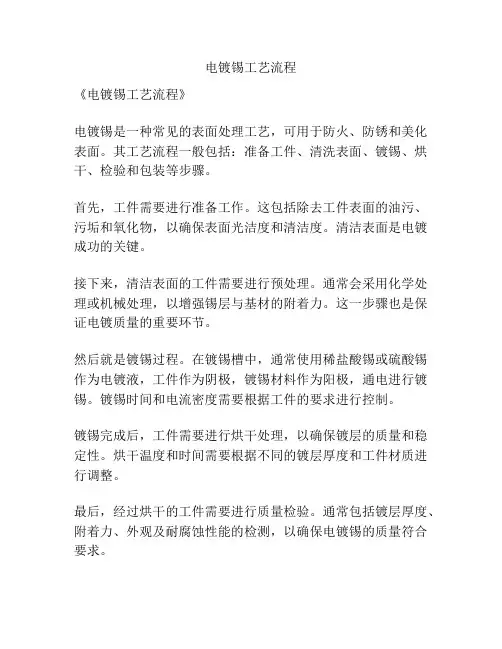

电镀锡工艺流程
《电镀锡工艺流程》
电镀锡是一种常见的表面处理工艺，可用于防火、防锈和美化表面。

其工艺流程一般包括：准备工件、清洗表面、镀锡、烘干、检验和包装等步骤。

首先，工件需要进行准备工作。

这包括除去工件表面的油污、污垢和氧化物，以确保表面光洁度和清洁度。

清洁表面是电镀成功的关键。

接下来，清洁表面的工件需要进行预处理。

通常会采用化学处理或机械处理，以增强锡层与基材的附着力。

这一步骤也是保证电镀质量的重要环节。

然后就是镀锡过程。

在镀锡槽中，通常使用稀盐酸锡或硫酸锡作为电镀液，工件作为阴极，镀锡材料作为阳极，通电进行镀锡。

镀锡时间和电流密度需要根据工件的要求进行控制。

镀锡完成后，工件需要进行烘干处理，以确保镀层的质量和稳定性。

烘干温度和时间需要根据不同的镀层厚度和工件材质进行调整。

最后，经过烘干的工件需要进行质量检验。

通常包括镀层厚度、附着力、外观及耐腐蚀性能的检测，以确保电镀锡的质量符合要求。

最终，符合质量标准的工件将被包装，准备出厂。

在整个工艺流程中，严格控制每一个环节是确保产品质量的关键。

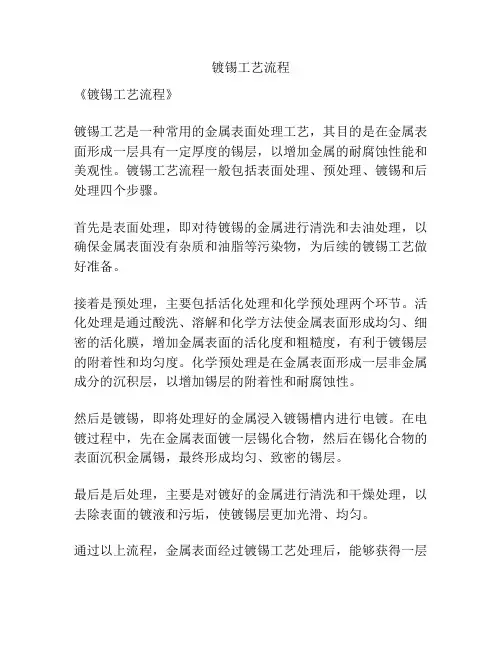

镀锡工艺流程
《镀锡工艺流程》
镀锡工艺是一种常用的金属表面处理工艺，其目的是在金属表面形成一层具有一定厚度的锡层，以增加金属的耐腐蚀性能和美观性。

镀锡工艺流程一般包括表面处理、预处理、镀锡和后处理四个步骤。

首先是表面处理，即对待镀锡的金属进行清洗和去油处理，以确保金属表面没有杂质和油脂等污染物，为后续的镀锡工艺做好准备。

接着是预处理，主要包括活化处理和化学预处理两个环节。

活化处理是通过酸洗、溶解和化学方法使金属表面形成均匀、细密的活化膜，增加金属表面的活化度和粗糙度，有利于镀锡层的附着性和均匀度。

化学预处理是在金属表面形成一层非金属成分的沉积层，以增加锡层的附着性和耐腐蚀性。

然后是镀锡，即将处理好的金属浸入镀锡槽内进行电镀。

在电镀过程中，先在金属表面镀一层锡化合物，然后在锡化合物的表面沉积金属锡，最终形成均匀、致密的锡层。

最后是后处理，主要是对镀好的金属进行清洗和干燥处理，以去除表面的镀液和污垢，使镀锡层更加光滑、均匀。

通过以上流程，金属表面经过镀锡工艺处理后，能够获得一层
均匀、细密的锡层，提高了金属的耐腐蚀性能和美观性，广泛应用于食品包装、电子电气、建筑装饰等行业中。

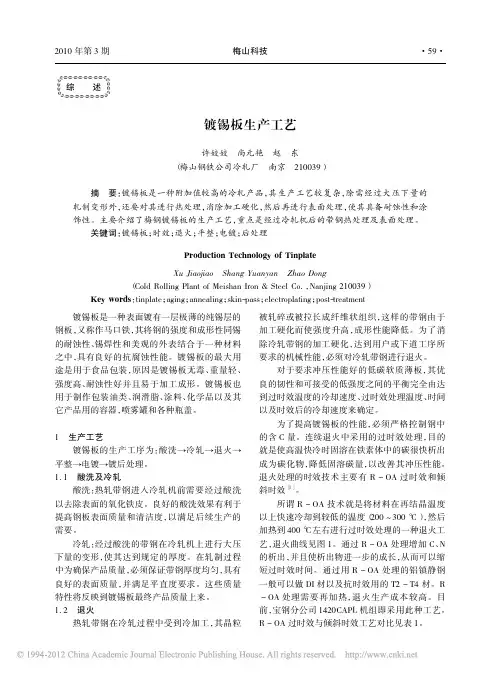

2010年第3期梅山科技·59·檭檭檭檭檭檭檭檭檭檭殐殐殐殐综述镀锡板生产工艺许姣姣尚元艳赵东（梅山钢铁公司冷轧厂南京210039）摘要：镀锡板是一种附加值较高的冷轧产品，其生产工艺较复杂，除需经过大压下量的轧制变形外，还要对其进行热处理，消除加工硬化，然后再进行表面处理，使其具备耐蚀性和涂饰性。

主要介绍了梅钢镀锡板的生产工艺，重点是经过冷轧机后的带钢热处理及表面处理。

关键词：镀锡板；时效；退火；平整；电镀；后处理Production Technology of Tinplate Xu JiaojiaoShang YuanyanZhao Dong（Cold Rolling Plant of Meishan Iron ＆Steel Co.，Nanjing 210039）Key words ：tinplate ；aging ；annealing ；skin-pass ；electroplating ；post-treatment 镀锡板是一种表面镀有一层极薄的纯锡层的钢板，又称作马口铁，其将钢的强度和成形性同锡的耐蚀性、锡焊性和美观的外表结合于一种材料之中，具有良好的抗腐蚀性能。

镀锡板的最大用途是用于食品包装，原因是镀锡板无毒、重量轻、强度高、耐蚀性好并且易于加工成形。

镀锡板也用于制作包装油类、润滑脂、涂料、化学品以及其它产品用的容器，喷雾罐和各种瓶盖。

1生产工艺镀锡板的生产工序为：酸洗→冷轧→退火→平整→电镀→镀后处理。

1.1酸洗及冷轧酸洗：热轧带钢进入冷轧机前需要经过酸洗以去除表面的氧化铁皮。

良好的酸洗效果有利于提高钢板表面质量和清洁度，以满足后续生产的需要。

冷轧：经过酸洗的带钢在冷轧机上进行大压下量的变形，使其达到规定的厚度。

在轧制过程中为确保产品质量，必须保证带钢厚度均匀，具有良好的表面质量，并满足平直度要求。

这些质量特性将反映到镀锡板最终产品质量上来。

1.2退火热轧带钢在冷轧过程中受到冷加工，其晶粒被轧碎或被拉长成纤维状组织，这样的带钢由于加工硬化而使强度升高，成形性能降低。

镀锡工艺流程
镀锡工艺是一种常见的金属表面处理工艺，通过在金属表面镀上一层锡，可以提高金属的耐腐蚀性能和电气导电性能。

下面将介绍镀锡工艺的具体流程。

首先，准备工件。

在进行镀锡工艺之前，需要对待镀锡的工件进行清洁处理。

通常采用化学去油、酸洗、水洗等方法，将工件表面的油污、氧化物等杂质清除干净，以保证镀锡层的附着力和均匀性。

其次，进行表面处理。

在工件清洁完成后，需要对金属表面进行粗糙化处理，以增加镀锡层与基材的附着力。

通常采用化学处理或机械处理的方法，将金属表面形成微观凹凸结构，有利于镀锡液的吸附和锡层的附着。

然后，进行锡盐溶液的配制。

镀锡工艺中使用的镀锡液主要是由锡盐溶液和添加剂组成的。

在配制镀锡液时，需要根据工件材料和要求的镀锡层厚度，调配出合适的镀锡液配方，并在一定的温度和PH值条件下进行搅拌和澄清处理。

接着，进行电解镀锡。

将经过表面处理的工件悬挂在镀锡槽中，作为阴极极板，同时在镀锡槽中放置锡板作为阳极极板，通过外加
电流的作用，使锡离子在阴极表面还原成金属锡，从而在工件表面
形成均匀的镀锡层。

最后，进行后处理。

镀锡完成后，需要对工件进行后处理，包
括清洗、中和、干燥等工序，以去除残留的镀锡液和添加剂，防止
对环境造成污染，并保证镀锡层的质量和外观。

综上所述，镀锡工艺流程包括准备工件、表面处理、锡盐溶液
的配制、电解镀锡和后处理等环节。

通过严格控制每个环节的工艺
参数和操作要求，可以获得质量稳定、附着力强、外观均匀的镀锡层，满足不同工件的使用要求。

镀锡工艺流程及详解嘿，朋友们！今天咱们来聊聊镀锡工艺流程，这可真是个超级有趣又很重要的事儿呢！镀锡啊，就像是给物体穿上一层闪亮的银色铠甲，让它变得更加耐用和美观。

那它到底是怎么个流程呢？咱一步一步来看哈。

首先是准备工作，这就好比运动员上场前的热身，可不能马虎。

要把需要镀锡的物体表面清理得干干净净，不能有一点杂质和油污，就像我们洗脸要洗得彻底一样，不然“妆容”可就不服帖啦！可以用各种化学溶剂或者物理方法来清洗，确保表面光滑如镜。

这一步要是没做好，后面的镀锡效果可就大打折扣了哦！你说重要不重要？接下来就是关键的镀锡溶液配制啦。

这溶液就像是魔法师的魔法药水，有着神奇的力量。

里面有各种化学成分，要按照严格的比例来调配，多一点少一点都不行。

就像做菜放盐一样，得恰到好处，才能做出美味佳肴。

不同的镀锡方法，溶液的配方也会有所不同哦。

比如说，有酸性镀锡溶液，也有碱性镀锡溶液，它们各有各的特点和适用范围。

然后呢，就是把清洗好的物体放入镀锡溶液中啦。

这时候就像把一颗种子种进了肥沃的土壤里，等待它发芽成长。

在溶液中，电流会发挥它的神奇作用，让锡离子在物体表面沉积下来，慢慢形成一层均匀的锡层。

这个过程需要控制好电流密度、温度和时间等因素，就像烤蛋糕要控制好火候和时间一样，不然蛋糕可能就会烤焦或者没烤熟。

电流密度太大，镀锡层可能会粗糙不均匀；温度不合适，反应速度可能就会受到影响；时间过长或过短，镀锡层的厚度和质量也会不一样哦。

你看，这里面的学问大着呢！镀锡的过程中，还需要不断地搅拌溶液，这就像是给种子浇水施肥一样，让溶液中的成分均匀分布，保证镀锡的效果均匀一致。

要是不搅拌，溶液里的成分可能就会分层，就像一杯没搅匀的糖水，下面甜上面淡，那镀出来的锡层肯定也不均匀啦！当镀锡达到我们想要的效果后，就要把物体从溶液中取出来啦。

这时候可别急着欢呼，还有后续的处理工作呢！要把物体表面的残留溶液清洗干净，然后进行烘干或者晾干。

这就像我们洗完头发要吹干一样，让它保持干爽整洁。

镀锡板生产基础资料1、镀锡板分类：GB／T 2520-2008按成品形状分：板卷按钢级分：一次冷轧二次冷轧按钢基分：L型残余元素（Cu Ni Cr Mo等）成分特别少，耐蚀优良MR型残留元素成分较宽，耐蚀好，作一般用途使用。

D型铝镇静钢，作深冲加工时使用。

按退火方式分：箱式退火BA 连续退火CA按表面外观分：光亮（B）粗糙（R）银光（S）无光（M ）按镀锡量分：等厚差厚按钝化种类分：阴极电化学化学按表面质量分：Ⅰ级Ⅱ级2、镀锡板买方指标：钢种：D型——极高的深冲性能L型——优良的耐腐蚀场合MR型——广泛的用途、残余元素要求相对低。

规格：一次冷轧厚度：0.15 ~ 0.49 mm二次冷轧厚度：0.14 ~ 0.29 mm同板差：≤公称厚度的4 % （距边部10mm以内）力学性能：主要取决于退火制度和平整工艺用洛氏HR30T表示一般应用：10 ~ 20升桶0.35mm×860mm×C T-2.55升圆罐0.26mm×900mm×C T-33 ~ 4升圆罐0.22mm×880mm×C T-33 ~ 4升方罐0.23mm×800mm×C T-3奶粉罐、蛋白粉罐、鸡粉罐、食品罐0.21mm ~ 0.27 mm马口铁盒0.23mm ~ 0.3mm3、镀锡层重量与厚度换算计算公式：T＝0.1357 w式中：T —镀锡层厚度μmw —镀锡层重量g／m24、电镀锡板工艺参数范围：5、电镀锡工艺：5.1、镀锡基板用钢：基板用钢大多采用低碳软钢，含碳量一般在0.03 ~ 0.13左右。

按美国标准ASTM A623 规定，可分为L、MR、MC、D型4种，成分见下表：武钢采用连铸形式生产准沸腾钢来代替08F 生产镀锡板。

成品质量符合GB2520-88 标准。

5.2、镀锡线类型：电镀锡机组按电解液种类不同可分为：酸性法、卤素法和碱性法。

——、酸性法以F型（弗洛斯坦法）应用最为普遍。

生产线工艺流程:开卷——焊接——电解清洗——电镀——软溶——钝化——静电涂油——检测剪切——卷取钢卷经开卷机开卷后由搭接式自动缝焊机焊接使电镀生产连续化。

清洗槽为立式浸渍型，由电解清洗槽和电解酸洗槽组成。

电解清洗液通常采用碱性磷酸盐或硅酸盐加氢氧化钠和表面活性剂配成的复合清洗液，温度为60~90C，电流密度为5〜10 A /din，碱洗后带钢在喷淋槽中将其表面的碱液洗净。

电解酸洗液通常米用25~40°C的硫酸溶液，一般浓度为40~80 g／l ，电流密度为5N 30A／dm ，酸洗液中铁含量不超过25g／1，酸洗后带钢经喷淋槽除去残留酸液oF 型电镀段由立式浸入型电镀槽和废液回收槽组成电镀液通常米用二阶锡苯酚磺酸溶液加添加剂，以防止二价锡氧化成四价锡而增加电流量。

电镀液的工作温度保持在40~50~C电镀槽数由电镀锡作业线速度和电流密度而定阳极通常采用宽76IT'LI~,、厚50ram、长I。

8m的锡条，阴极为通过槽顶导电辊的带钢，电镀度液通过挤干辊在废液回收槽得到回收。

带钢经带V型喷嘴的热风干燥器干燥。

电镀锡线最高速度可达600 m/m~n软融装置由导电辊，马弗炉和水淬槽组成。

带钢加热方法有电阻加热法和感应加热法2种。

F型大部分采用电阻加热法，带钢在2个导电辊之间加热，镀锡层被瞬时熔化，在钢基板表面生成一层很薄的铁锡台金，形成光亮的表面。

软熔时间仅需几秒钟，温度只需稍微超过锡的熔点，锡层软熔后立即在50〜8OC水淬槽中冷却。

钝化处理有浸溃法和电解钝化法两种。

电解钝化处理采用的钝化液通常是重铬酸钠或铬酸水溶液，将带钢作为阴极，在浓度为约aog/1的重铬酸钠溶液内进行钝化处理，pH值为3〜5, 温度为45~85C,阴极电流密度为4〜1OA/din。

钝化膜能防止镀锡板在运输和储存期间的腐蚀，能改善漆层的结台力及对亚硫酸盐腐蚀的耐久性，并且不会妨碍焊接操作。

涂油装置采用静电涂油法。

油腊种类通常是食品包装中允许使用的二辛基癸二酸脂或乙酰基三丁基柠檬酸脂。

镀锡板⽣产⼯艺流程及关键⼯序镀锡板⽣产⼯艺流程及关键⼯序1.⽣产⼯艺流程原板卷开卷切头尾焊接剪边碱洗酸洗电镀锡软熔钝化静电涂油镀层测厚净⾯检查针孔检测剪切卷取镀锡板带卷堆放2.镀锡机组的⽣产过程吊车将原料钢卷吊到镀锡机组的上料台架上，由上料⼩车将带钢尾卷送到开卷机的悬臂卷筒上，然后带钢送到夹送辊，送⼊双层剪切机切头，再送到窄缝焊机进⾏焊接，成为连续带钢卷。

焊后的带钢卷必须经过纠偏装置进⾏对中，再进⼊到圆盘剪剪切，剪后带钢边缘有压⽑刺机压⽑刺。

压⽑刺后的带钢通过张⼒辊再进⼊活套塔，由活套塔储存⼀定的带钢量，带钢从⼊⼝活套塔出来后，由张⼒矫直机对带钢进⾏弯曲和拉伸，以改善带钢板形，然后进⼊电解清洗段，经过电解脱脂冲洗，接着进⾏电解酸洗冲洗，把带钢表⾯氧化物去除，然后再进⼊电镀槽，电镀是将锡条作为阳极作为阳极，带钢作为阴极，通过电流、镀液的作⽤将锡镀到带钢表⾯上，镀层厚度可以⾃动控制。

带钢出镀液回收槽烘⼲后再进⾏软熔，软熔是通过电阻将带钢加热到⾼于锡熔点温度，然后淬⽔冷却，使镀锡板形成光亮的表⾯并改善耐腐蚀性。

机组中还安装有打印机，在带钢表⾯上印上条形码标记。

软熔后的带钢进⼊钝化处理，然后烘⼲、涂油、镀层测厚，再经过张紧辊进⼊出⼝活套塔，带钢出活套塔后，经过镜⾯检查、针孔检查、带钢光电检测，由导向辊、输送平台将带钢送⼊卷取机液压浮动齐边活错边卷取。

卷取后卸道下料台架上，由吊车⾦爱那个镀锌钢卷吊到剪切线中间仓库堆放。

3.镀锡机组的主要特点3.1窄缝焊机在镀锡机组中，可选⽤先进的窄缝焊机、焊缝厚度为焊接前单⽚带钢厚度的130－170％，塔接量为0.8－4.0mm，焊缝强度为带钢本体强度的100％，焊接时间为18s。

带钢镀锡后卷取，焊缝不需要切除。

3.2拉伸矫直机拉伸矫直机位于镀锡机组⼯艺段中，为了保证带钢的镀锡质量，为机组⽣产均匀⼀致的产品提供恒定速度，在张⼒辊的轴承座下装有压⼒传感器，通过传感器来反应张⼒⼤⼩。

电镀锡工艺说明及流程图电镀锡的原料轧制形式有两种：SCR（一次冷轧）和DCR（二次冷轧），钢种均为低碳钢。

一次冷轧是热轧卷经酸轧后的退火卷，二次冷轧是热轧卷经酸轧轧制和退火后，再次进行两机架轧制的卷。

一次冷轧的带钢规格为：带钢厚度：0.18-0.55mm；带钢宽度：700-1250mm。

二次冷轧的带钢规格为：带钢厚度：0.12-0.3mm；带钢宽度：700-1250mm。

电镀锡板是包装行业的主要材料。

电镀锡板被广泛应用于食品罐和饮料罐，化学制品罐，瓶盖和罐盖，而且由于其能百分之百被回收的性质，所以电镀锡板是非常环保的。

根据客户所需的电镀锡板不同类型的产品，电镀锡能提供各种各样的带钢两面锡层的厚度，镀层量范围是：1.0到11.2g/m2每边，这种大范围性的电镀锡板能够适应市场所需。

下面是电镀锡车间的工艺说明：入口段：原料从钢卷库通过吊车吊运到入口1#或2#钢卷存放鞍座，然后再由1#或2#钢卷小车将鞍座上的钢卷运向1#或2#开卷机。

在这运输过程中，钢卷小车上的钢卷经过宽度、高度对中，使钢卷能自动并顺利地插入对应的1#、2#开卷机芯轴，开卷机设有CPC（自动对中控制系统）并保证钢卷中心线始终处于机组中心线位置。

开卷机头部设有转向夹送辊，通过磁力皮带将钢带引向运输皮带上，然后到双层剪。

带钢进入双层剪由人工设定剪切长度和剪切次数后自动剪切。

切下的废带钢通过传送带输送到废料箱。

带钢经过双切剪之后通过一个转向夹送辊到达焊机，焊机的作用是将前后的两卷带钢的带头带尾焊接在一起，使生产连续化。

焊机后面紧接着是月牙剪，月牙剪作用是剪去焊缝处带钢超宽部分，以减少带钢运行时对辊子的损伤。

经过焊接、挖边后的带钢通过1#和2#张力辊送至入口活套。

入口活套分为两个活套塔，每个活套塔的带钢储存量为468米。

入口活套用于贮存带钢，以保证当入口段上卷及焊接停机时工艺段连续运行。

在正常生产时入口活套通常处于满套状态，确保机组能稳定高速地运行。
