正交异性钢桥面铺装结构理论研究进展_杨建军

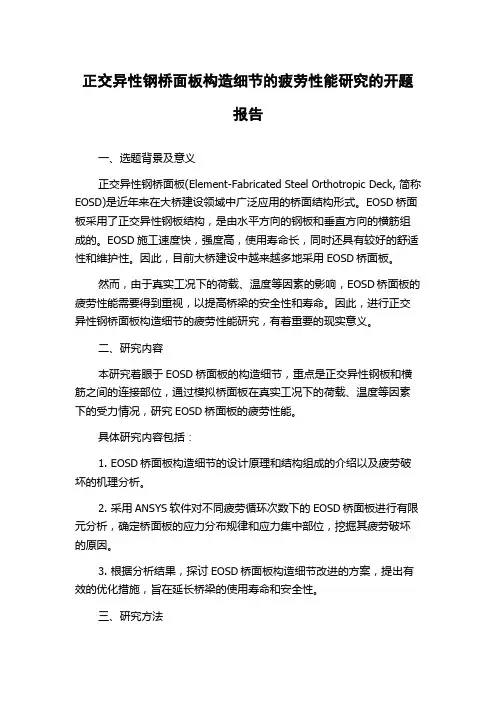

正交异性钢桥面板构造细节的疲劳性能研究的开题报告一、选题背景及意义正交异性钢桥面板(Element-Fabricated Steel Orthotropic Deck, 简称EOSD)是近年来在大桥建设领域中广泛应用的桥面结构形式。

EOSD桥面板采用了正交异性钢板结构，是由水平方向的钢板和垂直方向的横筋组成的。

EOSD施工速度快，强度高，使用寿命长，同时还具有较好的舒适性和维护性。

因此，目前大桥建设中越来越多地采用EOSD桥面板。

然而，由于真实工况下的荷载、温度等因素的影响，EOSD桥面板的疲劳性能需要得到重视，以提高桥梁的安全性和寿命。

因此，进行正交异性钢桥面板构造细节的疲劳性能研究，有着重要的现实意义。

二、研究内容本研究着眼于EOSD桥面板的构造细节，重点是正交异性钢板和横筋之间的连接部位，通过模拟桥面板在真实工况下的荷载、温度等因素下的受力情况，研究EOSD桥面板的疲劳性能。

具体研究内容包括：1. EOSD桥面板构造细节的设计原理和结构组成的介绍以及疲劳破坏的机理分析。

2. 采用ANSYS软件对不同疲劳循环次数下的EOSD桥面板进行有限元分析，确定桥面板的应力分布规律和应力集中部位，挖掘其疲劳破坏的原因。

3. 根据分析结果，探讨EOSD桥面板构造细节改进的方案，提出有效的优化措施，旨在延长桥梁的使用寿命和安全性。

三、研究方法1. 搜集EOSD桥面板的相关资料及标准要求，了解其设计原理、构造特点以及疲劳破坏机理。

2. 建立EOSD桥面板的有限元模型，考虑其受力情况，并在不同载荷工况下进行有限元分析，得到桥面板的应力分布以及应力集中位置等参数。

3. 根据分析结果，制定EOSD桥面板构造细节优化方案，如加强钢板与横筋的连接等。

4. 进行疲劳试验，验证分析结果，并评估优化方案的有效性。

四、预期成果本研究的预期成果包括：1. 对EOSD桥面板构造细节的疲劳性能进行深入研究，提高EOSD 桥面板的疲劳寿命和安全性，具有重要的工程实践意义。

《正交异性钢桥面板焊缝力学行为研究》篇一一、引言正交异性钢桥面板作为现代桥梁工程中的一种重要结构形式，其焊缝的力学行为研究对于保障桥梁的安全性和耐久性具有重要意义。

焊缝作为桥梁结构中的关键连接部分，其力学性能的优劣直接影响到整个桥梁的承载能力和使用寿命。

因此，对正交异性钢桥面板焊缝的力学行为进行研究，有助于提高桥梁工程的设计和施工水平，保障桥梁的安全运营。

二、焊缝力学行为的基本理论正交异性钢桥面板的焊缝力学行为涉及多个方面，包括焊缝的应力分布、变形行为、疲劳性能等。

首先，焊缝的应力分布是评估焊缝力学性能的重要指标，它受到焊接工艺、材料性能、荷载条件等多种因素的影响。

其次，焊缝的变形行为也是研究的重要方面，包括弹性变形和塑性变形等。

此外，焊缝的疲劳性能也是研究的重点，因为桥梁在长期使用过程中会受到反复的荷载作用，焊缝的疲劳性能直接影响到桥梁的使用寿命。

三、正交异性钢桥面板焊缝的类型与特点正交异性钢桥面板的焊缝主要包括角焊缝、斜焊缝和对接焊缝等类型。

不同类型的焊缝具有不同的力学特性，如角焊缝具有较高的抗拉强度和抗剪强度，但容易产生应力集中；斜焊缝则具有较好的抗弯性能和抗疲劳性能。

此外，正交异性钢桥面板的焊缝还具有复杂性、多样性和隐蔽性等特点，这增加了研究的难度。

四、正交异性钢桥面板焊缝的力学行为研究方法针对正交异性钢桥面板焊缝的力学行为研究，可以采用多种方法。

首先，可以通过理论分析方法，建立焊缝的力学模型，分析焊缝的应力分布和变形行为。

其次，可以采用数值模拟方法，利用有限元软件对焊缝进行模拟分析，以获得更准确的力学性能数据。

此外，还可以通过实验方法，对实际桥梁的焊缝进行测试和分析，以验证理论分析和数值模拟结果的准确性。

五、实验研究与结果分析为了深入了解正交异性钢桥面板焊缝的力学行为，我们进行了一系列的实验研究。

首先，我们制作了不同类型和尺寸的焊缝试件，并对其进行加载测试。

通过实验数据我们发现，焊缝的应力分布和变形行为受到多种因素的影响，如焊接工艺、材料性能、荷载条件等。

高速铁路正交异性整体钢桥面结构形式、受力性能和设计计算方法研究的开题报告一、研究背景和意义随着我国高速铁路建设的快速发展，铁路桥梁的安全性和经济性要求越来越高。

为了更好地实现铁路运输的快速、便捷和安全，钢桥面结构被广泛使用。

对于高速铁路来说，钢桥面结构是一种理想的选择，因为它具有较高的承载能力、较高的刚度和较好的耐久性。

在目前的钢桥面结构研究中，正交异性整体钢桥面结构形式是一种受到广泛关注的结构形式。

这种结构形式有许多独特的特点，如具有较优的结构刚度、较佳的结构稳定性和较好的减震能力等。

然而，在实际应用中，由于正交异性整体钢桥面结构的结构形式较为复杂，其受力性能和设计计算方法的研究还需要进一步深入。

因此，本研究将系统地研究正交异性整体钢桥面结构的形式、受力特点和设计计算方法，为该结构的应用和推广提供理论支持和技术保障，同时也为钢桥面结构的应用和发展做出贡献。

二、研究内容和方法本研究的主要内容包括以下三个方面：1. 正交异性整体钢桥面结构形式的研究。

本研究将对正交异性整体钢桥面结构的结构形式和构造方式进行分析和探讨，并剖析其优缺点及适用范围，以便更好地理解和应用该结构形式。

2. 正交异性整体钢桥面结构的受力特点研究。

本研究将对正交异性整体钢桥面结构的受力特点进行系统的分析和研究，包括桥面板、梁、剪力墙等部分的受力性能及其变形特点等。

3. 正交异性整体钢桥面结构的设计计算方法研究。

本研究将在前两个方面的基础上，结合我国当前的设计规范和相关国际标准，对正交异性整体钢桥面结构的设计计算方法进行分析和探讨，以便更好地指导该结构形式的工程实践。

本研究将采用文献综述、理论分析和数值模拟等方法进行研究。

三、拟解决的问题和预期成果本研究将主要解决以下问题：1. 正交异性整体钢桥面结构形式的研究，包括该结构形式的构造特点、优缺点和适用范围等。

2. 正交异性整体钢桥面结构的受力特点研究，包括该结构的受力特性和变形特点等。

《正交异性钢桥面板焊缝力学行为研究》篇一一、引言随着现代交通建设的快速发展，桥梁工程作为重要的基础设施，其建设技术和质量要求也日益提高。

正交异性钢桥面板作为桥梁工程中的关键部分，其焊缝的力学行为研究对于保障桥梁的安全性和耐久性具有重要意义。

本文旨在探讨正交异性钢桥面板焊缝的力学行为，为相关工程提供理论依据和技术支持。

二、正交异性钢桥面板概述正交异性钢桥面板是一种常见的桥梁结构形式，其特点是通过正交布置的加劲肋和桥面板板构成整体结构，具有较好的承载能力和稳定性。

然而，由于加劲肋和桥面板的连接处需要焊接，焊缝的质量直接影响到整个桥面的力学性能。

因此，对焊缝的力学行为进行研究显得尤为重要。

三、焊缝力学行为研究方法为了研究正交异性钢桥面板焊缝的力学行为，本文采用以下方法：1. 理论分析：通过建立焊缝的力学模型，分析焊缝在不同荷载作用下的应力分布和变形情况。

2. 数值模拟：利用有限元软件对焊缝进行数值模拟，模拟不同工况下焊缝的力学行为。

3. 实验研究：通过实际桥梁工程的焊缝试验，获取焊缝的力学性能数据，为理论分析和数值模拟提供验证。

四、焊缝力学行为分析1. 应力分布：通过理论分析和数值模拟，发现焊缝在荷载作用下，存在明显的应力集中现象。

其中，加劲肋与桥面板连接处的焊缝应力较大，需要特别关注。

2. 变形情况：焊缝在荷载作用下会产生一定的变形，变形程度与荷载大小、焊缝质量等因素有关。

在设计中需要考虑到焊缝的变形对整体结构的影响。

3. 疲劳性能：焊缝在长期承受重复荷载的作用下，容易产生疲劳损伤。

因此，需要关注焊缝的疲劳性能，采取相应的措施提高其疲劳寿命。

五、提高焊缝力学性能的措施为了提高正交异性钢桥面板焊缝的力学性能，可以采取以下措施：1. 优化焊缝设计：通过合理布置加劲肋和桥面板的位置和数量，减小焊缝的应力集中现象。

2. 提高焊接质量：采用高质量的焊接材料和工艺，确保焊缝的质量和强度。

3. 加强焊缝检测：采用无损检测技术对焊缝进行检测，及时发现并修复存在的缺陷。

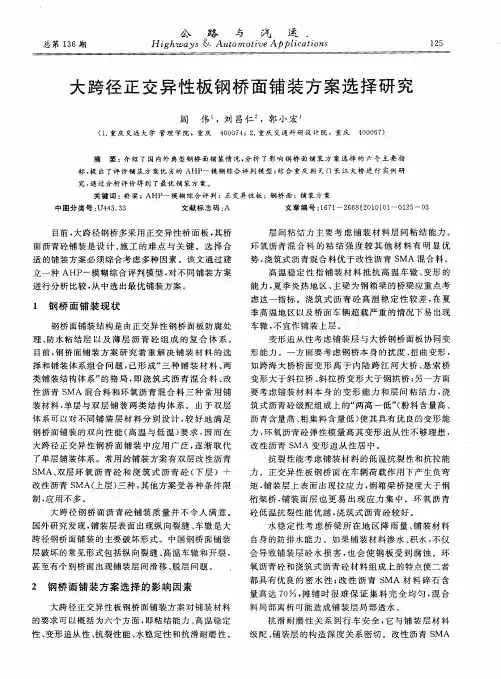

大跨径正交异性板钢桥面铺装方案选择研究随着我国经济的发展和城市化进程的加快，大跨径正交异性板钢桥作为一种重要的桥梁结构形式，在城市交通建设中得到了广泛应用。

在大跨径正交异性板钢桥的设计中，铺装方案选择是一个至关重要的环节，直接影响到桥梁的使用寿命、安全性和美观度。

本文将结合实际工程案例，对大跨径正交异性板钢桥面铺装方案选择进行研究。

首先，根据大跨径正交异性板钢桥的结构特点和使用要求，我们需要考虑以下几个方面来选择合适的铺装方案：1.铺装材料选择：在大跨径正交异性板钢桥的铺装中，一般选用沥青混凝土、水泥混凝土或沥青沥青混凝土等材料。

需要根据桥梁的使用状况和周围环境来选择合适的铺装材料，确保铺装层的性能和耐久性。

2.铺装层厚度：铺装层的厚度直接影响到桥面的承载能力和使用寿命。

一般情况下，大跨径正交异性板钢桥的铺装层厚度应根据设计要求来确定，同时要考虑到桥梁的使用频率和车辆荷载等因素。

3.铺装方式选择：铺装方式有直接浇筑和铺装板两种方式。

在大跨径正交异性板钢桥的铺装设计中，我们需要根据桥梁的结构形式和使用要求来选择合适的铺装方式，确保铺装质量和使用效果。

4.防水和防腐处理：考虑到大跨径正交异性板钢桥常常处于潮湿环境中，我们需要对铺装层进行防水和防腐处理，保证桥梁的使用寿命和安全性。

在实际工程中，为了选择合适的铺装方案，我们需要结合桥梁的具体情况来进行综合评估和设计。

以市XX大桥为例，该桥全长200米，跨径达到80米，采用了正交异性板钢结构，设计荷载为30吨，设计速度为60公里/小时。

针对该桥的实际情况，我们可以采用以下铺装方案：1.铺装材料选择：由于该桥梁的设计荷载较大，我们建议选择水泥混凝土作为铺装材料，以确保桥面的承载能力和耐久性。

2. 铺装层厚度：根据设计要求和使用频率，我们可以确定该桥的铺装层厚度为200mm，以满足桥面的承载要求。

3.铺装方式选择：采用直接浇筑方式进行铺装，保证铺装层的均匀性和密实性。

基于响应面法的正交异性钢桥面铺装层优化设计正交异性钢桥面板细节疲劳及铺装层病害是降低大跨径钢箱梁桥服役期寿命的两大主要问题。

国内外专家学者对此开展了不少研究,取得的成果解决了一些实际问题,但仍有不足之处。

对于正交异性钢桥面板的疲劳问题,以往的研究大多不考虑铺装层效应,实际上铺装层的存在能改善钢箱梁疲劳细节的应力状况;另一方面,由于我国繁重的车流、严重的超载及不同地域的气候差异等因素,尚未形成一套完整的桥面铺装设计理论与方法,桥面铺装设计尚需深入研究。

本文以南溪长江大桥为背景,建立考虑(不考虑)铺装层的局部正交异性钢桥面系有限元模型,研究了铺装层厚度、弹性模量及铺装层与钢桥面顶板接触状态对U肋与桥面板焊接处、横隔板开孔处的应力影响规律。

结果表明:考虑铺装层时正交异性钢桥面板疲劳细节应力均有所降低,适当增加铺装层厚度、采用高性能混凝土及保持铺装层与钢桥面顶板良好接触能很好地改善疲劳细节应力,其中,顶板—U肋连接细节应力的减小最为明显。

提出了横向拉应力、层间剪应力及弯沉值的铺装层设计指标体系。

采用正交试验设计方法,研究了最不利轮载作用下,正交异性板结构参数及铺装层材料与结构参数对铺装层设计指标体系的影响规律。

研究发现:铺装层弹性模量对横向拉应力、层间剪应力及弯沉值影响最为显著;铺装层厚度逐渐增加的过程中,横向拉应力及弯沉值逐渐减小,层间剪应力先逐渐增加到一定数值后逐渐减小;钢桥面板厚度的变化对横向拉应力及弯沉值影响很小,层间剪应力随着钢桥面板厚度的增加而减小。

以正交异性钢桥面铺装层质量最轻及铺装层横向拉应力最小为优化目标,层间剪应力及钢桥面铺装挠跨比为约束变量,按照正交试验设计结果确定设计变量,基于响应面法优化理论对正交异性钢桥面系进行优化设计,并按得到的优化设计点进行仿真分析验证。

优化后铺装层横向拉应力较原设计降低了 0.99%,正交异性钢桥面系质量较原设计减小了 2.12%,仿真计算结果与基于响应面法优化结果一致,基于响应面法进行优化得到的优化值满足要求。
