低压配电IT系统、TT系统、TN系统详解讲解学习

TN、TT、IT供电系统的特点及安装要求380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

即过去的三相四线制供电系统中的保护接地。

TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。

即过去的三相四线制供电系统中的保护接零。

TN系统的电源中性点直接接地，并有中性线引出。

按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。

它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。

（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。

它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。

此外，由于N线与PE线分开，N线断开也不会影响PE线的保护作用。

③TN-C-S系统(三相四线与三相五线混合系统)，该系统从变压器到用户配电箱式四线制，中性线和保护地线是合一的；从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C系统和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。

我国的低压配电系统基本上有三种：即TT系统、TN系统、IT系统。

上述各种保护系统均采用国际标准所用符号，第一字母T：表示中性点直接接地；I表示中性点不直接接地(不接地或经高电阻接地等)；第二个字母T：表示外露可导电部分对地直接电气连接与电力系统任何接地无关；N表示外露可导电部分与电力系统的接地点直接电气连接。

详解IT、TT、TN三种接地系统的区别电源侧的接地称为系统接地，负载侧的接地称为保护接地。

根据国际电⼯委员会规定的低压配电系统接地有IT系统、TT系统、TN系统三种⽅式。

⼩编为⼤家逐⼀介绍这三种系统。

字母含义（1）第⼀个字母表⽰电源端与地的关系：T-电源端有⼀点直接接地，I-电源端所有带电部分不接地或有⼀点通过阻抗接地。

（2）第⼆个字母表⽰电⽓装置的外露可导电部分与地的关系：T-电⽓装置的外露可导电部分直接接地，此接地点在电⽓上独⽴于电源端的接地点；N-电⽓装置的外露可导电部分与电源端接地点有直接电⽓连接ＩＴ系统：ＩＴ系统：电源变压器中性点不接地（或通过⾼阻抗接地），⽽电⽓设备外壳电⽓设备外壳采⽤保护接地。

适⽤于环境条件不良、易发⽣⼀相接地或⽕灾爆炸的场所，如10KV及 35KV的⾼压系统和矿⼭、井下的某些低压供电系统。

不适合在施⼯现场应⽤（常⽤TN-S接零保护系统），也可⽤于农村地区。

但不能装断零保护装置，因正常⼯作时中性线电位不固定，也不应设置零线重复接地。

ＴＮ系统：ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。

是将电⽓设备的⾦属外⽤保护零线与该中⼼点连接，称作保护接零系统。

按照中必线（⼯作零线）与保护线（保护零线）的组合事况TN系统⼜分以下三种形式：TN—C：电源变压器中性点接地，保护零线(PE)与⼯作零线(N)共⽤（简称PEN），称为三相四线制系统。

适⽤于三相负荷基本平衡场合，如果三相负荷不平衡，则PEN线中有不平衡电流，再加⼀些负适⽤于荷设备引起的谐波电流也会注⼊PEN，从⽽中性线N带电，且极有可能⾼于50V，它不但使设备机壳带电，对⼈⾝造成不安全，⽽且还⽆法取得稳定的基准电位;应将PEN线重复接地，其作⽤是当接零的设备发⽣相与外壳接触时，可以有效地降低零线对地电压。

缺陷：(1) 当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压，触及零线可能导致触电事故。

(2) 通过漏电保护开关的零线，只能作为⼯作零线，不能作为电⽓设备的保护零线，这是由于漏电开关的⼯作原理所决定的。

电气配电网接地TT、TN、IT系统IEC国际电工委员会对配电网接地方式分为：TT系统、TN系统、IT系统（1）、接地型式文字代号TN、TT、IT的意义TN、TT、IT三种型式均使用了两个字母，以表示三相电力系统和电气装置的外露的可导电部分（设备外壳、底座等）的对地关系。

第一个字母表示电力系统的对地关系，即T：表示一点直接接地（通常为系统中性点）；I：表示不接地（所有带电部分与地隔离），或通过阻抗（电阻器、电抗器）及通过等值线路接地。

第二个字母表示电气装置外露可导电部分的对地关系,即T:表示独立于电力系统可接地点而独立接地;N:表示与电力系统可接地点直接进行电气连接。

在TN系统中，为了表示中性线和保护线的组合关系，有时在TN代号后面还可附加以下字母：S：表示中性线和保护线在结构上是分开的；C：表示中性线和保护线在结构上是合一的（PEN线）。

（1）、TT系统TT系统为三相四线制中性点直接接地，电源系统与电气装置的外露可导电部分分别直接接地的系统。

它的中性线在电源侧接地后引出，并只做工作零线，用电端的电气装置外露可导电部分在现场直接接地。

（2）、TN系统TN系统即电源系统有一点直接接地，负载设备的外露导电部分通过保护线连接到此接地点的系统。

根据中性线和保护线的布置，TN系统的形式有以下三种：（一）、TN—C系统TN—C系统为三相四线制中性点直接接地，整个系统的中性与保护线是合一的系统，此系统系目前许多高压用户在低压电网中采用的系统。

其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。

（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。

ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。

供电系统IT、TT、TN知识讲解低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

首先给出定义。

根据现行的国家标准《低压配电设计规范》（国标50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

下面分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT 系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT 系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

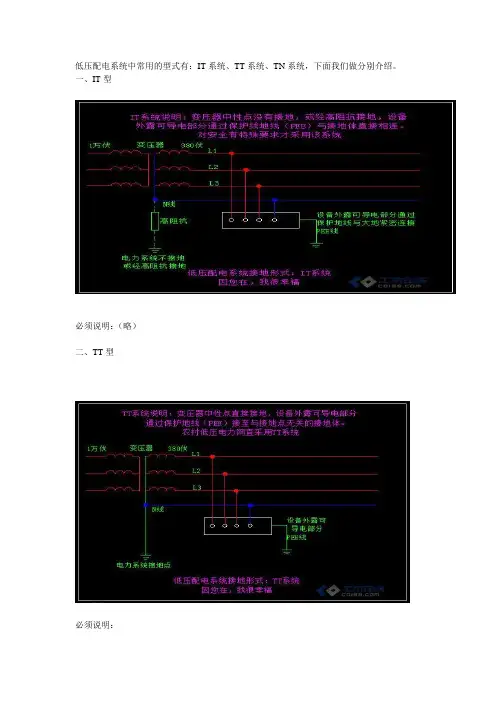

低压配电系统中常用的型式有：IT系统、TT系统、TN系统，下面我们做分别介绍。

一、IT型必须说明：（略）二、TT型必须说明：《农村低压电力技术规程》DL/T499-2001中规范：3.4.5 采用TT系统时应满足的要求：1、采用TT系统，除变压器低压侧中性点直接接地外，中性线不得再行接地，且应保持与相线（火线）同等的绝缘水平。

2、为了防止中性线的机械断线，其截面积应满足以下要求：相线的截面积S：S≤16平方毫米中性线截面积S0：S0=S（与相线一样）相线的截面积S：16＜S≤35平方毫米中性线截面积S0：S0=16相线的截面积S：S＞35平方毫米中性线截面积S0：S0=S/2（相线的一半）3、电源进线开关应隔离（能断开）中性线，漏电保护器必须隔离（能断开）中性线。

4、必须实施剩余电流保护（即必须安装漏电保护开关），包括：（1）剩余电流总保护、剩余电流中级保护（必要时），其动作电流应满足：剩余电流总保护和是及时切除低压电网主干线和分支线路上断线接地等产生较大剩余电流的故障。

剩余电流总保护器的动作电流整定：总保护整定剩余电流较小的电网非阴雨季节为50mA 阴雨季节为200mA剩余电流较大的电网非阴雨季节为100mA 阴雨季节为300mA（2）剩余电流末级保护剩余电流中末级保护装于用户受电端（即终端用户，例如家庭用电，或某台用电设备），其保护范围是防止用户内部绝缘破坏，发生人身间接接触触电等而产生的剩余电流所造成的事故。

对直接接触触电，仅作为基本保护措施的附加保护。

剩余电流中末级保护应满足以下条件：Re×Iop≤Ulim式中：Re—受电设备外露可导电部分的接地电阻（Ω）Ulim—安全电压极限（正常情况下可按50V交流有效值考虑）Iop—剩余电流保护器的动作电流（A）Iop整定值：≤30mA5、配电变压器低压侧及出线回路，均应装设过电流保护，包括：短路保护和过负荷保护。

6、PEE线的作用：当设备发生漏电时，漏电电流可以通过大地回流到变压器的中性点，可以降低带点的设备外壳电压，降低人触及设备外壳被电击的危险程度。

低压配电系统IT、TT和TN接地方式的详细图文详解分析仪表人对仪表接地并不陌生，在本文讲讲低压配电IT系统、TT系统、TN系统的接地方式。

这三种接地方式容易混淆，它们的原理、特点和适用范围各有不同，希望能对广大的仪表人有所帮助。

定义根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT系统、TT系统、TN系统三种接地形式。

①IT、TT、TN的第一个字母表示电源端与地的关系T表示电源变压器中性点直接接地；I标志电源变压器中性点不接地，或通过高阻抗接地。

②IT、TT、TN的第二个字母表示电气装置的外露可导电部分与地的关系T标志电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

低压配电系统IT、TT和TN全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统特点①IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；②发生接地故障时，对地电压升高1.73倍；③220V负载需配降压变压器，或由系统外电源专供；④安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

⑤IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

⑥运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。

低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

TN、TT、IT供电系统的特点及安装要求我国的低压配电系统基本上有三种：即TT系统、TN系统、IT系统。

上述各种爱护系统均采纳国际标准所用符号，第一字母T：表示中性点直接接地；I表示中性点不直接接地(不接地或经高电阻接地等)；其次个字母T：表示外露可导电部分对地直接电气连接与电力系统任何接地无关；N表示外露可导电部分与电力系统的接地点直接电气连接。

TT系统就是将电气设备的金属外壳作接地爱护的系统；TN系统就是将电气设备的金属外壳作接零爱护的系统。

TT系统：TT电力系统有一个直接接地点，电气设施的外露可导电部分接至电气上与电力系统无关的接地极。

TT系统多用于农村低压电网，其特点如下：①可实施单相、三相混合供电，供电敏捷，可节约导线。

②由于中性点直接接地，发生单相接地故障时能抑制电网对地电压的上升。

③简单实施过电流爱护设施，包括短路爱护和过载爱护。

④全网可实施漏电分级爱护，即漏电总爱护、漏电中级爱护和漏电末级爱护。

⑤受电设备外露可导电部分发生带电故障时，不会延长到其他受电设备的外壳上。

⑥受电设备外壳的爱护接地电阻，极简单满意DL/T499—2023中的要求。

TT系统的安装要求如下：①除变压器低压侧中性点直接接地外，中性线不得再行接地，且应保持与相线同等的绝缘水平。

②为防止中性线机械断线，中性线截面应当符合规定，即口诀“零线截面看相线，七零三五为界限；七零为铝三五铜，小于相等大一半。

”③必需实施剩余电流爱护，包括剩余电流总爱护、剩余电流中级爱护（必要时）和剩余电流末级爱护。

④中性线不得装设熔断器或单独的开关装置。

⑤配电变压器低压侧及各消失回路均应装设过电流爱护，包括短路爱护和过载爱护。

⑥同一低压电网不允许采纳两种爱护系统，否则有触电隐患和危急。

另外，TT系统对实施爱护接地的对象，并不是全部电气设备的外露可导体部分都要接地。

在某些状况下，接地有可能引入外界的高电位，如接地体四周有大的故障电流或雷电流流过时，接地体上会有高电位消失。

TN、TT、IT供电系统的特点及安装要求380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

即过去的三相四线制供电系统中的保护接地。

TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。

即过去的三相四线制供电系统中的保护接零。

TN系统的电源中性点直接接地，并有中性线引出。

按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。

它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。

（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。

它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。

此外，由于N线与PE线分开，N线断开也不会影响PE线的保护作用。

③TN-C-S系统(三相四线与三相五线混合系统)，该系统从变压器到用户配电箱式四线制，中性线和保护地线是合一的；从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C系统和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。

我国的低压配电系统基本上有三种：即TT系统、TN系统、IT系统。

上述各种保护系统均采用国际标准所用符号，第一字母T：表示中性点直接接地；I表示中性点不直接接地(不接地或经高电阻接地等)；第二个字母T：表示外露可导电部分对地直接电气连接与电力系统任何接地无关；N表示外露可导电部分与电力系统的接地点直接电气连接。

低压系统的接地型式：TN系统、TT系统、IT系统（最全的总结）一、文字符号的含义：1、第一个字母：表示电源端与大地的关系，即如何处理系统接地；T—电源端有一点（通常是中性线上的一点），与大地直接连接；（T是法文“Terre”大地的第一个字母）I—电源端所有带电部分不接地（与大地隔离），或有一点经过高阻抗（220/380V系统内取1000Ω）与大地直接连接。

（I是法文“Isolation”隔离的第一个字母）2、第二个字母：表示电气装置的外露可导电部分与大地的关系，即如何处理保护接地；T—电气装置的外露可导电部分直接接大地，它与电源的接地无联系；N—电气装置的外露可导电部分与电源端的中性点连接而接地；3、短横线后的字母（如果有）：表示中性导体（N）与保护导体（PE）的配置情况；S—N与PE是分开的；C—N与PE是合一的；二、TN系统：TN系统分为TN-C、TN-S、TN-C-S三种系统1、TN-C系统：全系统中N线和PE线是合一的（PEN）；（注意此处的全系统是从电源配电出线处算起，后面同。

）装置的PEN也可另外增设接地。

如下图所示：2、TN-S系统：全系统内N线和PE线是分开的；装置的PE先可另外增设接地。

如下图所示：3、TN-C-S系统：在全系统内，通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。

对系统的PEN线和PE线也可另外增设接地。

如下图所示：三、TT系统：电源端有一点直接与大地连接，电气装置的外露可导电部分应接到在电气上独立于电源系统接地的接地极上；特别需要注意的是，TT系统的中性线除在电源的一点作系统接地外，为防止杂散电流的产生不得在其他处再接地。

如下图所示：四、IT系统：电源端所有带电部分不接地（与大地隔离），或有一点（一般为中性点）经过高阻抗（220/380V系统内取1000Ω）与大地直接连接。

五、系统接地型式的应用：1、TN-C系统：因为N线和PE线是合并的，可以节省一根导线，比较经济。

电气配电网接地TT、TN、IT系统IEC国际电工委员会对配电网接地方式分为：TT系统、TN系统、IT系统（1）、接地型式文字代号TN、TT、IT的意义TN、TT、IT三种型式均使用了两个字母，以表示三相电力系统和电气装置的外露的可导电部分（设备外壳、底座等）的对地关系。

第一个字母表示电力系统的对地关系，即T：表示一点直接接地（通常为系统中性点）；I：表示不接地（所有带电部分与地隔离），或通过阻抗（电阻器、电抗器）及通过等值线路接地。

第二个字母表示电气装置外露可导电部分的对地关系,即T:表示独立于电力系统可接地点而独立接地N:表示与电力系统可接地点直接进行电气连接。

在TN系统中，为了表示中性线和保护线的组合关系，有时在TN代号后面还可附加以下字母：S：表示中性线和保护线在结构上是分开的；C：表示中性线和保护线在结构上是合一的（PEN线）。

（1）、TT系统TT系统为三相四线制中性点直接接地，电源系统与电气装置的外露可导电部分分别直接接地的系统。

它的中性线在电源侧接地后引出，并只做工作零线，用电端的电气装置外露可导电部分在现场直接接地。

（2）、TN系统TN系统即电源系统有一点直接接地，负载设备的外露导电部分通过保护线连接到此接地点的系统。

根据中性线和保护线的布置，TN系统的形式有以下三种：（一）、TNC系统TNC系统为三相四线制中性点直接接地，整个系统的中性与保护线是合一的系统，此系统系目前许多高压用户在低压电网中采用的系统。

其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。

（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。

ＴＮＣ系统一般采用零序电流保护；（２）ＴＮＣ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮＣ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。

低压配电系统常见三种接地形式--IT 系统、TT系统、TN系统一）用电安全技术简介低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是380／220V的低压配电系统。

从安全用电等方面考虑，低压配电系统有三种接地形式，IT系统、TT系统、TN系统。

TN系统又分为TN—S系统、TN—C系统、TN—C—S系统三种形式。

1）IT系统IT系统就是电源中性点不接地、用电设备外壳直接接地的系统，如图1-8-1所示。

IT系统中，连接设备外壳可导电部分和接地体的导线，就是PE线。

图12）TT系统TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统，如图1-8-2所示。

通常将电源中性点的接地叫做工作接地，而设备外壳接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置，图1-8-2中单相设备和单相插座就是共用接地装置的。

图23）TN 系统TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统，它有三种形式，分述如下。

(1)TN—S系统TN—S系统如图1-8-3所示。

图中中性线N与TT系统相同，在电源中性点工作接地，而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。

在这种系统中，中性线N和保护线PE是分开的。

TN—S系统的最大特征是N线与PE线在系统中性点分开后，不能再有任何电气连接。

TN—S系统是我国现在应用最为广泛的一种系统(又称三相五线制）。

新楼宇大多采用此系统。

图3（2）TN-C系统TN-C系统如图1-8-4所示，它将PE线和N线的功能综合起来，由一根称为保护中性线PEN，同时承担保护和中性线两者的功能。

在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外壳等可导电部分。

此时注意火线（L)与零线(N)要接对，否则外壳要带电。

TN-C现在已很少采用，尤其是在民用配电中已基本上不允许采用TN—C系统。

搞懂IT、TT、TN系统！低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

这三种系统的原理、特点和适用范围，希望能对广大的电气人有所帮助。

根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）、第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）、第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连1IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N 线任何一点发生接地故障，该系统将不再是IT系统。

图1 IT系统接线图IT系统特点：IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

TT、IT、TN-C、TN-S、TN-C-S低压接地系统全面解析低压配电系统的接地形式有三种，分别是TN系统、TT 系统和IT系统。

各个系统的选择应该根据具体的供电系统来做出正确的决策。

同时，对于电线和电缆的选择也有着较高的要求，否则将会造成不可估计的后果。

因此，在进行电气工程安装时，各单位必须高度重视低压配电中的接地系统工作。

TT系统是将电气设备的金属外壳作为接地保护的系统，也称为保护接地系统。

TT系统中，电源中性点直接接地，用电设备外露可导电部分也直接接地。

在TT系统中，设备接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置。

TN系统是将电气设备的金属外壳与工作零线相接的保护系统，称为接零保护系统。

一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT系统优点多。

TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。

TN-C系统就是保护接零系统，其中的零线为PEN线，即当工作零线又当保护零线，既与电源开关接又与电气设备金属外壳相连。

当总零线断掉时，单相负载无法构成回路，零线电压增高，与此相连的金属外壳设备也带电，非常危险。

因此，必须让零线重复接地，零线断了后，TN-C变成TT保护方式，单相供电变成一火一地，减轻了危险。

化。

在TN-C系统中，由于三相负载不平衡，中性线上会有不平衡电流，导致设备金属外壳带电。

如果中性线断线，设备外壳将带电，而如果电源的相线碰地，设备外壳电位会升高，中性线上的危险电位也会蔓延。

因此，在TN-C系统中，中性线必须保持连接，且重复接地必须拆除，以确保剩余电流保护器的正常工作。

低压配电接地系统要求根据具体的供电系统而做出正确的选择，而且对于电线、电缆的选择也有着较高的要求，如果不能符合要求将会造成不可估计的后果。

所以各单位在进行电气工程安装时必须对低压配电中的接地系统工作给予高度的重视。

一、低压供电系统接地方式及其特点低压配电系统的接地形式分为三种：TN系统、TT系统和IT系统。

字母表示的含义是：第一个字母表示电源对地的关系，第二个字母表示电气设施的外露可导电部分对地的关系，第三、四两个字母表示中性线和保护线的组合情况。

TT系统就是将电气设备的金属外壳作接地保护的系统；TN系统就是将电气设备的金属外壳作接零保护的系统。

（1）TT方式供电系统TT 方式供电系统是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

TT系统就是电源中性点直接接地，用电设备外露可导电部分也直接接地的系统。

通常将电源中性点的接地叫做工作接地，而设备外露可导电部分的接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置。

附图一TT接地系统示意图（2）TN方式供电系统TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。

TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。

IT、TT、TN系统低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

今天就来说说这三种系统的原理、特点和适用范围，希望能对广大的电气人有所帮助。

一、定义根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）、第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）、第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

二、分别对IT系统、TT系统、TN系统进行全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

图1 IT系统接线图IT系统特点：IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。
