自动检测技术试题及答案(必考)

《自动检测技术》课程期末考试试题A一、填空1、传感器由敏感元件、传感元件、测量转换电路三部分组成。

2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的 1.5 倍左右为宜。

3、有一温度计，它的量程范围为0∽200℃，精度等级为0.5级。

该表可能出现的最大误差为1 ，当测量100℃ 时的示值相对误差为 1 。

4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。

5、在压电晶片的机械轴上施加力,其电荷产生在。

6、霍尔元件采用恒流源激励是为了。

7、用水银温度计测量水温,如从测量的具体手段来看它属于测量。

8、已知某铜热电阻在0℃时的阻值为50Ω，则其分度号是，对于镍铬-镍硅热电偶其正极是。

9、压电材料在使用中一般是两片以上，在以电荷作为输出的地方一般是把压电元件起来，而当以电压作为输出的时候则一般是把压电元件起来。

10、热电阻主要是利用电阻随温度升高而增大这一特性来测量温度的。

11、自动检测系统中常用的抗电磁干扰技术有光电隔离、屏蔽、接地、浮置、滤波等。

12、金属电阻的应变效应是金属电阻应变片工作的物理基础。

13、电磁干扰的形成必须同时具备的三项因素是、、。

14、在动圈式表头中的动圈回路中串入由NTC组成的电阻补偿网络，其目的是为了。

二、选择题（本题共30分，每题2分）1、在以下几种传感器当中C 属于自发电型传感器。

A、电容式B、电阻式C、热电偶D、电感式2、的数值越大,热电偶的输出热电势就越大。

A、热端直径B、热电极的电导率C、热端和冷端的温度D、热端和冷端的温差3、在电容传感器中，若采用调频法测量转换电路，则电路中。

A、电容和电感均为变量B、电容是变量，电感保持不变C、电感是变量，电容保持不变D、电容和电感均保持不变4、在仿型机床当中利用电感式传感器来检测工件尺寸，该加工检测装置是采用了测量方法。

A、微差式B、零位式C、偏差式5、热电阻测量转换电路采用三线制是为了A、提高测量灵敏度B、减小引线电阻的影响C、减小非线性误差D、提高电磁兼容性6、汽车衡所用的测力弹性敏感元件是。

《自动检测技术》试题1一、填空（每空1分，共20分）1、通常传感器由敏感元件、转换元件、基木转换电路三部分组成,是能把外界非电量转换成电量的器件和装置。

2、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称应变效应;固体受到作用力后电阻率要发生变化，这种现象称压阻效应。

肖•线的电阻丝绕成敬感栅后长度相同但应变不同，圆弧部分使灵敬度K下降了，这种现象称为横向效应。

3、差动变压器式传感器理论上讲，衔铁位于中心位置时输出电压为零，而实际上差动变压器输出电压不为零，我们把这个不为零的电压称为零点残余电压;利用差动变压器测量位移时如果要求区别位移方向（或正负）可采用和敏检波电路。

4、把一导体（或半导体）两端通以控制电流I,在垂直方向施加磁场B,在另外两侧会产生一个与控制电流利磁场成比例的电动势，这种现象称霍尔效应,这个电动势称为竝电势。

外加磁场使半导体（导体）的电阻值随磁场变化的现象称磁阻效应。

5、某些电介质当沿一定方向对其施力而变形时内部产生极化现彖，同时在它的衣面产生符号相反的电荷，当外力去掉后乂恢复不带电的状态，这种现象称为正压电效应:在介质极化方向施加电场时电介质会产生形变，这种效应乂称逆压电效应。

6、在光线作用下电了逸出物体表面向外发射称处光电效应：入射光强改变物质导电率的现象称光电导效应;半导体材料吸收光能后在PN结上产生电动式的效应称光生伏特效应。

7、块状金属导体置丁•变化的磁场中或在磁场中作切割磁力线运动时，导体内部会产生一圈圈闭合的电流，利用该原理制作的传感器称电涡流传感器;这种传感器只能测量金屈物体。

8、不同的金属两端分别连在一起构成闭合I珂路，如果两端温度不同，电路中会产生电动势，这种现象称热电效应;若两金属类型相同两端温度不同，加热一端时电路中电动势E =0o二、选择（每空1分，共2（）分）电阻应变片磁敏电阻霍尔元件气敏传感器湿敏传感器光电耦合器压电传感器电容传感器热敏电阻CCD电荷耦合器压阻式传感器光纤传感器磁电传感器光电二极管差动变压器热释电器件磁敏晶体管电涡流传感器光电池超声波传感器热电偶红外传感器色敏传感器正确选择以上传感器填入以下空内：1、可以进行位移测彊的传感器冇：光纤传感器、差动变圧器、电阻传感器。

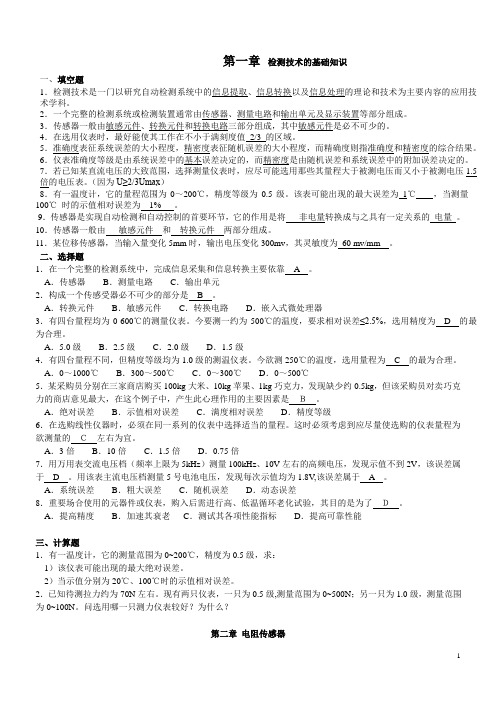

第一章检测技术的基础知识一、填空题1．检测技术是一门以研究自动检测系统中的信息提取、信息转换以及信息处理的理论和技术为主要内容的应用技术学科。

2．一个完整的检测系统或检测装置通常由传感器、测量电路和输出单元及显示装置等部分组成。

3．传感器一般由敏感元件、转换元件和转换电路三部分组成，其中敏感元件是必不可少的。

4．在选用仪表时，最好能使其工作在不小于满刻度值2/3 的区域。

5．准确度表征系统误差的大小程度，精密度表征随机误差的大小程度，而精确度则指准确度和精密度的综合结果。

6．仪表准确度等级是由系统误差中的基本误差决定的，而精密度是由随机误差和系统误差中的附加误差决定的。

7．若已知某直流电压的大致范围，选择测量仪表时，应尽可能选用那些其量程大于被测电压而又小于被测电压1.5倍的电压表。

（因为U≥2/3Umax）8．有一温度计，它的量程范围为0～200℃，精度等级为0.5级。

该表可能出现的最大误差为1℃，当测量100℃时的示值相对误差为1% 。

9．传感器是实现自动检测和自动控制的首要环节，它的作用是将非电量转换成与之具有一定关系的电量。

10．传感器一般由敏感元件和转换元件两部分组成。

11．某位移传感器，当输入量变化5mm时，输出电压变化300mv，其灵敏度为60 mv/mm 。

二、选择题1．在一个完整的检测系统中，完成信息采集和信息转换主要依靠 A 。

A．传感器B．测量电路C．输出单元2．构成一个传感受器必不可少的部分是 B 。

A．转换元件B．敏感元件C．转换电路D．嵌入式微处理器3．有四台量程均为0-600℃的测量仪表。

今要测一约为500℃的温度，要求相对误差≤2.5%，选用精度为 D 的最为合理。

A．5.0级B．2.5级C．2.0级D．1.5级4．有四台量程不同，但精度等级均为1.0级的测温仪表。

今欲测250℃的温度，选用量程为 C 的最为合理。

A．0～1000℃B．300～500℃C．0～300℃D．0～500℃5．某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现缺少约0.5kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是Ｂ。

自动检测技术考试题一、选择题(10题，每题2分，20分)1、检测不同颜色的光，需要选用的光电管。

A、同一型号，灵敏度不同；B、额定电压不同；C、光电阴极材料不同；D、光谱特性不同。

2、当天气变化时，有时会发现在地下设施（例如地下室）中工作的仪器内部印制板漏电增大，机箱上有小水珠出现，磁粉式记录磁带结露等，影响了仪器的正常工作。

该水珠的来源是。

A、从天花板上滴下来的；B、由于空气的绝对湿度达到饱和点而凝结成水滴；C、空气的绝对湿度基本不变，但气温下降，室内的空气相对湿度接近饱和，当接触到温度比大气更低的仪器外壳时，空气的相对湿度达到饱和状态，而凝结成水滴。

3、在已包装的家用电器做跌落试验时，应采用灵敏度K 为的压电传感器。

A、10V/g；B、100mV/g ；C、0.001mV/g 。

4、对处于钢板深部的缺陷宜采用探伤。

A、电涡流；B、超声波；C、测量电阻值。

5、数字式位置传感器不能用于的测量。

A、机床刀具的位移；B 、机械手的旋转角度；C、人体步行速度；D、机床的位置控制。

6、容栅传感器是根据电容的工作原理来工作的。

A、变极距式；B 、变面积式；C、变介质式。

7、热电偶中热电势由组成。

A、感应电动势；B、温差电动势；C、接触电动势；D、切割电动势。

8、蓝光的波长比红光。

A、长；B 、短；C 、大；D 、小。

9、的数值越大，热电偶的输出热电势就越大。

A、热端直径；B、热端和冷端的温度；C、热端和冷端的温差；D、热电极的电导率。

10、减小霍尔元件的输出不等位电势的办法是。

A、减小激励电流；B、减小磁感应强度；C、使用电桥调零电位器。

二、简答题（10题，每题3分，共30分）1、检测技术的发展趋势是什么？2、简述基本误差与附加误差的概念？3、测量值的获得方法有三种：直接测量、间接测量、和组合测量。

说明它们的概念？4、谈谈你所知道的电容传感器所具有的优点？5、在电感传感器中常采用相敏整流电路，其作用是什么？6、为什么设计电感传感器时应尽量减少铁损？试述减小铁损的方法？7、金属应变计与半导体应变计在工作机理上有何不同？试比较应变计各种灵敏系数概念的不同物理意义？8、常用的热电阻有哪几种?适用范围如何?9、简述压电式传感器前置放大器的作用､两种形式各自的优缺点及如何合理选择回路参数?10、试比较光电池光敏晶体管光敏电阻及光电倍增管在使用性能上的差别？三、计算题（本题10分）一试件受力后的应变为2×10-3;丝绕应变计的灵敏系数为2，初始阻值120Ω，温度系数为－50×10-6/℃，线膨胀系数为14×10-6/ ℃；试件的线膨胀系数为12×10-6/ ℃。

《自动检测技术》期末考试试卷附答案一、单选题（每题4分，共40分）1. 某台测温仪表的测温范围是200～600℃，而该仪表的最大绝对误差为±3℃，该仪表的精度等级是（）。

A．0.5级B．0.75级C．0.8级D．1.0级2.构成一个传感受器必不可少的部分是( )。

A．转换元件B．敏感元件C．转换电路D．嵌入式微处理器3. 湿敏电阻用交流电作为激励电源是为了( )。

A. 提高灵敏度B. 防止产生极化、电解作用C. 减小交流电桥平衡难度D. 节约用电4.（）电容传感器的输出特性是线性的，灵敏度是常数。

A. 变面积式B. 变极距式C. 变介电常数D. 变面积式和变介电常数5. 利用涡流传感器测量齿数Z=60的齿轮的转速，测得f=400Hz，则该齿轮的转速n等于（）r/min。

A. 400B. 3600C. 24000D. 606. 天平属于( )检测方法。

A．偏差法B．微差法C．零位法D．平衡法7. 霍尔元件（）霍尔传感器的灵敏度越高。

A. 越厚B. 越薄C. 没有关系D. 越大8. 磁场垂直于霍尔薄片，磁感应强度为B，但磁场方向与原磁场强度相反（θ＝180°）时，霍尔电动势( )，因此霍尔元件可用于测量交变磁场。

A．绝对值相同，符号相反B．绝对值相同，符号相同C．绝对值相反，符号相同D．绝对值相反，符号相反9. 绝对误差Δ与被测量的真值Ax之比是（）误差。

A. 实际相对误差B．示值相对误差C．引用相对误差D．系统相对误差10. 可听声波的频率范围一般为( )。

A．20Hz~200Hz B．20Hz~50Hz C．20Hz~20kHz D．20Hz~500Hz二、填空题（每空2分，共40分）1、金属热电阻的阻值随温度的升高而，为；半导体热电阻按其阻值与温度之间的变化关系可分为和两大类。

2、导体或半导体材料在的作用下，会产生，其也将随着发生变化，这种现象称为应变效应。

应变片传感器由和两部分组成。

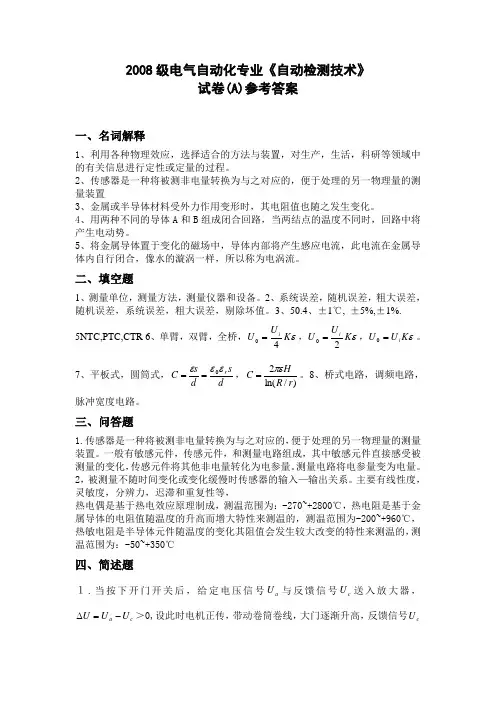

2008级电气自动化专业《自动检测技术》试卷(A)参考答案一、名词解释1、利用各种物理效应，选择适合的方法与装置，对生产，生活，科研等领域中的有关信息进行定性或定量的过程。

2、传感器是一种将被测非电量转换为与之对应的，便于处理的另一物理量的测量装置3、金属或半导体材料受外力作用变形时，其电阻值也随之发生变化。

4、用两种不同的导体A 和B 组成闭合回路，当两结点的温度不同时，回路中将产生电动势。

5、将金属导体置于变化的磁场中，导体内部将产生感应电流，此电流在金属导体内自行闭合，像水的漩涡一样，所以称为电涡流。

二、填空题1、测量单位，测量方法，测量仪器和设备。

2、系统误差，随机误差，粗大误差，随机误差，系统误差，粗大误差，剔除坏值。

3、50.4、±1℃, ±5%,±1%. 5NTC,PTC,CTR 6、单臂，双臂，全桥，εK U U i 40=，εK U U i 20=，εK U U i =0。

7、平板式，圆筒式，d s d s C r εεε0==，)/ln(2r R H C πε=。

8、桥式电路，调频电路，脉冲宽度电路。

三、问答题1.传感器是一种将被测非电量转换为与之对应的，便于处理的另一物理量的测量装置。

一般有敏感元件，传感元件，和测量电路组成，其中敏感元件直接感受被测量的变化，传感元件将其他非电量转化为电参量。

测量电路将电参量变为电量。

2，被测量不随时间变化或变化缓慢时传感器的输入—输出关系。

主要有线性度，灵敏度，分辨力，迟滞和重复性等，热电偶是基于热电效应原理制成，测温范围为：-270~+2800℃，热电阻是基于金属导体的电阻值随温度的升高而增大特性来测温的，测温范围为-200~+960℃，热敏电阻是半导体元件随温度的变化其阻值会发生较大改变的特性来测温的，测温范围为：-50~+350℃四、简述题１.当按下开门开关后，给定电压信号a U 与反馈信号c U 送入放大器，c a U U U -=∆＞0,设此时电机正传，带动卷筒卷线，大门逐渐升高，反馈信号c U不断增大，直到c a U U =，0=∆U 电机停转，大门完全打开；当按下关门的开关后，给定电压信号b U 与反馈信号c U 送入放大器，c b U U U -=∆＜0，电机反转，卷筒放线，大门下降，c U 减小，直到c b U U =，0=∆U 电机停转，大门关闭。

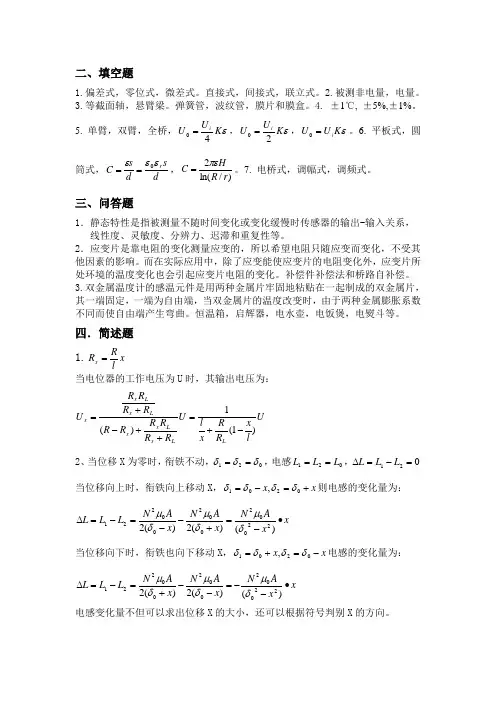

二、填空题1.偏差式，零位式，微差式。

直接式，间接式，联立式。

2.被测非电量，电量。

3.等截面轴，悬臂梁。

弹簧管，波纹管，膜片和膜盒。

4. ±1℃, ±5%,±1%。

5. 单臂，双臂，全桥，εK U U i 40=，εK U U i 20=，εK U U i =0。

6. 平板式，圆筒式，d sd sC r εεε0==，)/ln(2r R H C πε=。

7. 电桥式，调幅式，调频式。

三、问答题1．静态特性是指被测量不随时间变化或变化缓慢时传感器的输出-输入关系， 线性度、灵敏度、分辨力、迟滞和重复性等。

2．应变片是靠电阻的变化测量应变的，所以希望电阻只随应变而变化，不受其他因素的影响。

而在实际应用中，除了应变能使应变片的电阻变化外，应变片所处环境的温度变化也会引起应变片电阻的变化。

补偿件补偿法和桥路自补偿。

3.双金属温度计的感温元件是用两种金属片牢固地粘贴在一起制成的双金属片，其一端固定，一端为自由端，当双金属片的温度改变时，由于两种金属膨胀系数不同而使自由端产生弯曲。

恒温箱，启辉器，电水壶，电饭煲，电熨斗等。

四．简述题 1.x lR R x =当电位器的工作电压为U 时，其输出电压为： U l x R R x l U R R R R R R R R R R U L Lx L x x L x Lx x )1(1)(-+=++-+= 2、当位移X 为零时，衔铁不动，021δδδ==，电感021L L L ==，021=-=∆L L L 当位移向上时，衔铁向上移动X ，x x +=-=0201,δδδδ则电感的变化量为：x x A N x A N x A N L L L ∙-=+--=-=∆)()(2)(22200200200221δμδμδμ 当位移向下时，衔铁也向下移动X ，x x -=+=0201,δδδδ电感的变化量为：x x A N x A N x A N L L L ∙--=--+=-=∆)()(2)(22200200200221δμδμδμ 电感变化量不但可以求出位移X 的大小，还可以根据符号判别X 的方向。

期末练习题班级：____________ 姓名：____________ 成绩：________一、单项选择题：1.某位移传感器，在输入量变化5mm时，输出电压变化为300mV，其灵敏度为（ A ）。

A．60mV/mm B. 0.017mm/mV C. 60mm/mV D. 0.017mV/mm2. 应变电桥有3种不同的工作方式，如下选项，（C ）工作方式的灵敏度最高，（ A ）工作方式的灵敏度最低。

A．单臂桥 B. 双臂桥 C. 全桥3. 湿敏电阻用交流电作为激励电源是为了（ B ）。

A．提高灵敏度 B. 防止产生极化、电解作用 C. 减小交流电桥平衡难度4. 在使用测谎器时，被测试人由于说谎、紧张而手心出汗，可用（ D ）传感器来检测。

A．应变片 B. 热敏电阻 C. 气敏电阻 D. 湿敏电阻5. 螺线管式自感传感器采用差动结构是为了（ B ）。

A．加长线圈的长度从而增加线性范围 B. 提高灵敏度，减小温漂C. 降低成本D. 增加线圈对衔铁的吸引力6. 以下传感器中属于非接触测量的是（ C ）。

A．电位器传感器、电涡流传感器 B. 电容传感器、压电传感器C. 霍尔传感器、光电传感器D. 霍尔传感器、电位器传感器7. 电涡流接近开关可以利用电涡流原理检测出（ C ）的靠近程度。

A．人体 B. 水 C. 金属零件 D. 塑料零件8. 下图为电容式料位传感器示意图，其属于（ B ）类型的电容传感器。

A．变面积式 B. 变介电常数式 C. 变极距式9. 电子游标卡尺的分辨率可达0.01mm，行程可达200mm，它的内部所采用的是线性型的（ A ）电容传感器。

A．变面积式 B. 变极距式 C. 变介电常数式10. 轿车的保护气囊可用（ D ）来控制。

A．气敏传感器 B. 荷重传感器 C. 差动变压器 D. 电容式加速度传感器11. 自来水公司到用户家中抄自来水表数据，得到的是（ B ）。

m A．瞬时流量，单位为t/h B. 累积流量，单位为t或3C. 瞬时流量，单位为kg/sD. 累积流量，单位为kg12. 以下为各个元器件的符号，代表压电元件的符号是（ C）。

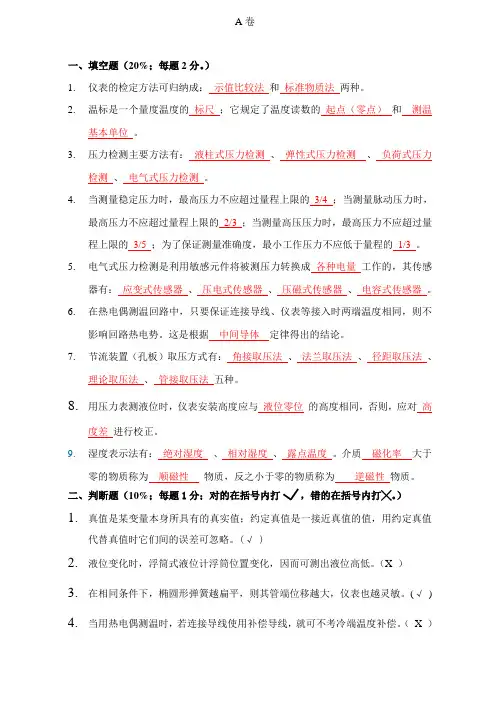

一、填空题（20%；每题2分。

）1.仪表的检定方法可归纳成：示值比较法和标准物质法两种。

2.温标是一个量度温度的标尺；它规定了温度读数的起点（零点）和测温基本单位。

3.压力检测主要方法有：液柱式压力检测、弹性式压力检测、负荷式压力检测、电气式压力检测。

4.当测量稳定压力时，最高压力不应超过量程上限的3/4 ；当测量脉动压力时，最高压力不应超过量程上限的2/3 ；当测量高压压力时，最高压力不应超过量程上限的3/5 ；为了保证测量准确度，最小工作压力不应低于量程的1/3 。

5.电气式压力检测是利用敏感元件将被测压力转换成各种电量工作的，其传感器有：应变式传感器、压电式传感器、压磁式传感器、电容式传感器。

6.在热电偶测温回路中，只要保证连接导线、仪表等接入时两端温度相同，则不影响回路热电势。

这是根据中间导体定律得出的结论。

7.节流装置（孔板）取压方式有：角接取压法、法兰取压法、径距取压法、理论取压法、管接取压法五种。

8.用压力表测液位时，仪表安装高度应与液位零位的高度相同，否则，应对高度差进行校正。

9.湿度表示法有：绝对湿度、相对湿度、露点温度。

介质磁化率大于零的物质称为顺磁性物质，反之小于零的物质称为逆磁性物质。

二、判断题（10%；每题1分；对的在括号内打，错的在括号内打╳。

）1.真值是某变量本身所具有的真实值；约定真值是一接近真值的值，用约定真值代替真值时它们间的误差可忽略。

(√ )2.液位变化时，浮筒式液位计浮筒位置变化，因而可测出液位高低。

（X ）3.在相同条件下，椭圆形弹簧越扁平，则其管端位移越大，仪表也越灵敏。

(√)4.当用热电偶测温时，若连接导线使用补偿导线，就可不考冷端温度补偿。

（X ）5.检定仪表时得到某仪表的精度为1.1%，则仪表精度等级应定为1.0级。

（X ）6.采用全辐射法测温，测量值不需修正即得实际温度。

( X )7.角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。

自动检测技术练习题加答案Last updated on the afternoon of January 3, 2021期末练习题班级：____________ 姓名：____________ 成绩：________一、单项选择题：1.某位移传感器，在输入量变化5mm时，输出电压变化为300mV，其灵敏度为（ A ）。

A．60mV/mm B. 0.017mm/mV C. 60mm/mV D. mm2. 应变电桥有3种不同的工作方式，如下选项，（C ）工作方式的灵敏度最高，（ A ）工作方式的灵敏度最低。

A．单臂桥 B. 双臂桥 C. 全桥3. 湿敏电阻用交流电作为激励电源是为了（ B ）。

A．提高灵敏度 B. 防止产生极化、电解作用 C. 减小交流电桥平衡难度4. 在使用测谎器时，被测试人由于说谎、紧张而手心出汗，可用（ D ）传感器来检测。

A．应变片 B. 热敏电阻 C. 气敏电阻 D. 湿敏电阻5. 螺线管式自感传感器采用差动结构是为了（ B ）。

A．加长线圈的长度从而增加线性范围 B. 提高灵敏度，减小温漂C. 降低成本D. 增加线圈对衔铁的吸引力6. 以下传感器中属于非接触测量的是（ C ）。

A．电位器传感器、电涡流传感器 B. 电容传感器、压电传感器C. 霍尔传感器、光电传感器D. 霍尔传感器、电位器传感器7. 电涡流接近开关可以利用电涡流原理检测出（ C ）的靠近程度。

A．人体 B. 水 C. 金属零件 D. 塑料零件8. 下图为电容式料位传感器示意图，其属于（ B ）类型的电容传感器。

A．变面积式 B. 变介电常数式 C. 变极距式9. 电子游标卡尺的分辨率可达0.01mm，行程可达200mm，它的内部所采用的是线性型的（ A ）电容传感器。

A．变面积式 B. 变极距式 C. 变介电常数式10. 轿车的保护气囊可用（ D ）来控制。

A．气敏传感器 B. 荷重传感器 C. 差动变压器 D. 电容式加速度传感器11. 自来水公司到用户家中抄自来水表数据，得到的是（ B ）。

期末练习题班级：____________ 姓名：____________ 成绩：________一、单项选择题：1.某位移传感器，在输入量变化5mm时，输出电压变化为300mV，其灵敏度为（ A ）。

A．60mV/mm B. 0.017mm/mV C. 60mm/mV D. mm2. 应变电桥有3种不同的工作方式，如下选项，（C ）工作方式的灵敏度最高，（ A ）工作方式的灵敏度最低。

A．单臂桥 B. 双臂桥 C. 全桥3. 湿敏电阻用交流电作为激励电源是为了（ B ）。

A．提高灵敏度 B. 防止产生极化、电解作用 C. 减小交流电桥平衡难度4. 在使用测谎器时，被测试人由于说谎、紧张而手心出汗，可用（ D ）传感器来检测。

A．应变片 B. 热敏电阻 C. 气敏电阻 D. 湿敏电阻5. 螺线管式自感传感器采用差动结构是为了（ B ）。

A．加长线圈的长度从而增加线性范围 B. 提高灵敏度，减小温漂C. 降低成本D. 增加线圈对衔铁的吸引力6. 以下传感器中属于非接触测量的是（ C ）。

A．电位器传感器、电涡流传感器 B. 电容传感器、压电传感器C. 霍尔传感器、光电传感器D. 霍尔传感器、电位器传感器7. 电涡流接近开关可以利用电涡流原理检测出（ C ）的靠近程度。

A．人体 B. 水 C. 金属零件 D. 塑料零件8. 下图为电容式料位传感器示意图，其属于（ B ）类型的电容传感器。

A．变面积式 B. 变介电常数式 C. 变极距式9. 电子游标卡尺的分辨率可达0.01mm，行程可达200mm，它的内部所采用的是线性型的（ A ）电容传感器。

A．变面积式 B. 变极距式 C. 变介电常数式10. 轿车的保护气囊可用（ D ）来控制。

A．气敏传感器 B. 荷重传感器 C. 差动变压器 D. 电容式加速度传感器11. 自来水公司到用户家中抄自来水表数据，得到的是（ B ）。

m A．瞬时流量，单位为t/h B. 累积流量，单位为t或3C. 瞬时流量，单位为kg/sD. 累积流量，单位为kg12. 以下为各个元器件的符号，代表压电元件的符号是（ C）。

一、填空题：（共20分，每空1分）1、传感器中用来感知和转换被测量的元件,称为________元件。

2、温度传感器能将被测机器内、炉内、或人体的温度，转换成相应的__________。

3、固态敏感元件已成为当前__________元件和__________器的主要发展方向。

4、固态敏感元件利用材料的不同特性和各种__________效应、__________效应，可制成各种功能的敏感元件。

5、利用不同材料对不同光波段的效应，可制成__________光、__________光、__________光器件。

6、利用半导体材料受力后__________变化，可制成力敏元件。

7、利用半导体单晶和半导体陶瓷的__________随__________而变化，可以制成温敏元件。

8、利用半导体中__________的作用所产生的__________可制成磁敏元件。

9、敏感元件是构成__________的敏感元件，但同一敏感元件因装置不同可以制成不同的__________。

10、生物传感器是利用生物化学和电化学反应原理，将__________反应信号转换为__________信号。

11、传感器是将各种__________输入量，按一定规律转换成便于传输和使用的__________信号。

12、传感器通常是由__________、__________、__________以及__________等4个部分组成的。

13、遥感技术是通过__________、__________的方法，在很短的时间内遥感极其宽广的地域。

14、热敏电阻是一种对__________反应较敏感，__________会随温度而改变的非线性电阻式传感器。

15、双金属片温度传感器是将两种不同__________的金属片贴合在一起构成的，具有随温度变化而改变________和产生_________的特性。

16、水银是一种良导体，它的热膨胀系数__________，用其来感受温度的变化较__________。

热工自动检测技术练习题（含答案）一、单选题（共40题，每题1分，共40分）1、XCZ-101与（）配合使用。

A、热电偶B、热电阻C、温度变送器D、以上都不是正确答案：A2、1151压力变送器工作电源是24V时，所带负载不应超过（）欧姆。

A、400B、没有要求C、500D、600正确答案：C3、用标准节流装置测管道流量时，要求流体在前( )管道直径长处形成典型的紊流，同时流束充满管道。

A、1.5倍B、1倍C、3倍D、2倍正确答案：B4、为了减小云母水位计的指示误差△H，应该（）。

A、缩短云母水位计的汽水连通管高度LB、将云母水位计中心线的安装位置偏高于汽包中心线约△H值C、加长云母水位计的汽水连通管高度LD、将云母水位计中心线的安装位置等于汽包中心线正确答案：B5、配接热电偶的动圈仪表改刻度,就是通过调整仪表量程电阻的大小,而动圈仪表改刻度前后,动圈表的上限（）应该是相同的。

A、电容B、电流C、电压D、电阻正确答案：B6、某A/D转换器，输入电压信号，为0-1V，输出为四位二进制数，输出是1001V时，输入是（）V。

A、【0.500，0.625）B、【0.5625,0.6250）C、0.5625D、0.63正确答案：B7、第一支温度计是（）发明的。

A、开尔文B、伽利略C、华伦海脱D、达尔文正确答案：B8、下列论点正确的是( )。

A、仪器仪表必须在规定的环境条件下使用, 才能保证不超出其准确度等级所表示的误差B、仪器仪表在任何环境条件下使用, 都不超出其准确定等级所表示的误差值C、仪器仪表必须在20℃,60%的环境条件下使用, 才能保证不超出其准确度等级所表示的误差值D、仪器仪表必须在25℃,40%的环境条件下使用, 才能保证不超出其准确度等级所表示的误差值正确答案：A9、超声波流量计是属于( )。

A、差压式流量计B、速度式流量计C、容积式流量计D、阻力式流量计正确答案：B10、量程为0-10mV的电子自动电位差计测量桥路，量程电阻阻值为（）欧姆A、2.66B、4C、2.74正确答案：C11、工作用镍铬-镍硅热电偶，采用( )补偿导线来进行冷端延伸。

自动检测技术期末复习题一、判断题1.在实际测量中，只要采用高准确度仪表，测量结果与被测量的真值之间就不会存在偏差。

22.在相同的测量条件下，对同一被测量进行多次测量时，显著偏离测量结果的误差，称为随机误差。

23相对误差是指被测量的绝双对误差与其真值的比植百分比，可表示为14.灵敏度表示弹性敏感元件在单位力作用下产生变形的大小25,电容式传感器的测量电路有二极管式、三极管式、晶闸管式、MOS管式四种26.弹簧管把被测力转换为管端部的位移，其灵敏度取决于材料的弹性模量和他的几何尺寸17.电阻应变式传感器是根据电磁原理，通过电磁敏感元件将机械结构的转变为立转换为电压的元件28.热电偶回路的四个定律包括均质导体定律、中间导体定律。

中间温度定律和标准电极定律19.压电式传感器是以某些晶体受力后在其内部产生电磁效应为原理的。

210.容栅传感器是在变面积型电容传感器的基础上发展起来的一中心型传感器111.红外传感器是利用物体产生热电势的特性来实现自动检测的传感器212.共模干扰又称横向干扰、异相干扰等，它是指检测装置两个输入端对地共有的干扰电压213. 共模干找又称横向干扰、异相干扰等，它是指检测装置两个输入周对地共有的干扰电压214.当检测装置的信号测量电路及信号源在两端接地时，很容易形成环路电流，引起干扰，这时就需要采用隔离的方法。

115.检测装置的内部干扰是由其内部的各种电子元器件引起的，包括固定干扰和过渡干扰116.感应同步器是一种根据电磁感应原理，利用两个平面型电路绕组，其互感随位置而变化的原理工作的位移传感器117.激光传感器可将输入他的一定形式的能量（光能热能等）转换成一定波长的光形式发射出来。

118.为了实现信号的远距离传送，经常将电压信号转换成5～10mA或0～20mA，的流量信号，以减少干扰的影响和长线电压传输的信号损失。

219.电磁耦合又称为容性耦合，当两个电路之间有互感存在时，一个电路的电流变化，就会通过磁交链影响到另一个路220.气敏电阻是一种半导体敏感器件，它是利用气体的吸附而使半导体本身的PN结发生变化这一机理来进行检测的221.理论和实践均已证明，断开热电偶的任何一个极，用第三种导体引入测量仪表，其总电动势是不变的122.在两个电路间加入隔离变压器以切断地回路，可实现前后电路的隔离，两个电路接地点就不会产生共模干扰。

第一章检测技术的基础知识一、填空题1．传感器一般由、和三部分组成。

（敏感元件；转换元件；转换电路）2．传感器中的敏感元件是指被测量，并输出与被测量的元件。

（直接感受；成确定关系的其它量）3．传感器中转换元件是指感受由输出的、与被测量成确定关系的，然后输出的元件。

（敏感元件；另一种非电量；电量）4、直接测量方法中，又分、和。

（零位法偏差法微差法）5、零位法是指与在比较仪器中进行，让仪器指零机构，从而确定被测量等于。

该方法精度。

（被测量已知标准量比较达到平衡/指零已知标准量较高）6、偏差法是指测量仪表用相对于，直接指出被测量的大小。

该法测量精度一般不高。

（指针、表盘上刻度线位移）7、微差法是和的组合。

先将被测量与一个进行，不足部分再用测出。

（零位法偏差法已知标准量比较偏差法）9、测量仪表的精确度简称，是和的总和，以测量误差的来表示。

（精度精密度准确度相对值）10、显示仪表能够监测到被测量的能力称分辨力。

（最小变化）2．通常用传感器的和来描述传感器输出-输入特性。

（静态特性；动态特性）3．传感器静态特性的主要技术指标包括、、、、和。

（线性度；灵敏度；灵敏度阈；迟滞；重复性）5．传感器线性度是指实际输出-输入特性曲线与理论直线之间的与输出。

（最大偏差；满度值之比）6．传感器灵敏度是指稳态标准条件下，与之比。

线性传感器的灵敏度是个。

（输出变化量；输入变化量；常数）7．传感器迟滞是指传感器输入量增大行程期间和输入量减少行程期间，曲线。

（输入-输出；不重合程度）8．传感器的重复性是指传感器输入量在同一方向（增大或减小）做全程内连续所得输出-输入特性曲线。

（重复测量；不一致程度/重复程度）9．传感器变换的被测量的数值处在状态时，传感器的的关系称传感器的静态特性。

（稳定；输入-输出）二、单项选择题1）某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%，该压力表的精度等级应定为 C 级，另一家仪器厂需要购买压力表，希望压力表的满度相对误差小于 0.9%，应购买 B 级的压力表。

《自动检测技术》课程试卷一．填空题 20%1．一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等部分组成，分别完成信息 获取 、 转换 、 显示和处理 等功能。

2．检测系统在稳态下输出量变化和引起此变化的输入量变化的比值称为 灵敏度，其输入-输出特性曲线与拟合直线之间的最大偏差与满量程输出的百分比表示其 线性度。

3．电阻应变片有两大类即 金属电阻 应变片和 半导体 应变片。

4．电阻应变片接入电桥电路通常有以下几种接法：如果电桥一个臂接入应变片，其他三个臂采用固定电阻，称为 单臂 工作电桥 ；如果电桥两个臂接入应变片称为 双臂 工作电桥；如果四个臂都接入应变片称为 全桥形式。

5．设两极板相互覆盖的有效面积为A ，两极板间的距离为d ，极板间介质的介电常数为ε，在忽略极板边缘影响的条件下，平板电容器的电容C 可以表示为AC d ε= 。

6．电容式传感器可以分成三种类型： 变面积 式、 变间隙 式、 变介电常数 式。

7．差动变压器存在 零点残余电动势 ，使得传感器的输出特性在零点附近不灵敏，给测量带来误差，此值的大小是衡量性能好坏的重要指标。

8．磁电式传感器的基本工作原理是 电磁感应 原理。

9．光敏电阻在全暗条件下测得的电阻值称为暗电阻，此时流过的电流称为 暗电流。

在一定光照条件下测得的电阻值称为亮电阻，此时流过的电流称为 亮电流。

两者之差称为 光电流 。

10．长光栅相邻两栅线的距离称为 光栅常数 。

二、选择最合适的一种传感器（或敏感元件） 8%（1）对传送带上的塑料零件进行计数（ B ）。

A ．电涡流式传感器B ．光电传感器C ．磁电式传感器（2）测量磁感应强度（ A ）。

A ．霍尔式传感器B ．PVDF 薄膜传感器C ．电容式传感器（3）某测量仪的移动工作台，行程为1m ，要求分辨力为1μm ，精度为3μm （ C ）。

A ．电感式位移传感器B ．电容式位移传感器C ．光栅（4）测量-50～1800℃范围的温度（ A ）。

第五章一、选择题1．超声波频率越高，(A)。

A．波长越短，指向角越小，方向性越好 B．波长越长，指向角越大，方向性越好C．波长越短，指向角越大，方向性越好 D．波长越短，指向角越小，方向性越差2. 超声波传播速度最快的介质是（ D ）A．水Ｂ．空气Ｃ．氧气Ｄ．钢铁3. 超声波在以下介质中传播时强度会发生衰减，其中衰减最大的是（ C ）A．半导体Ｂ．石油Ｃ．空气Ｄ．水4．电涡流式传感器激磁线圈的电源是（ C ）。

A．直流 B．不需要电源 C．高频交流 D．低频交流5. 电涡流接近开关可以利用电涡流原理检测出( C )的靠近程度。

A. 人体B. 水C. 黑色金属零件D. 塑料零件6. 超声波频率越高，( A )。

A. 波长越短，指向角越小，方向性越好B. 波长越长，指向角越大，方向性越好C. 波长越短，指向角越大，方向性越好D. 波长越短，指向角越小，方向性越差7. 超声波在有机玻璃中的声速比在水中的声速( A )，比在钢中的声速( B )。

A. 大B. 小C. 相等伏，从而产生电火花。

8.物位是指（ D ）。

（A）液位（B）料位（C）界位（D）以上都是9.按（ A ）区分，物位测量仪表可分为直读式、浮力式、静压式、电磁式、声波式等。

（A）工作原理（B）仪表结构（C）仪表性能（D）工作性质10.静压式液位计是根据流体（ A ）原理工作的，它可分为压力式和差压式两大类。

（A）静压平衡（B）动压平衡（C）能量守恒（D）动量平衡11.吹气式液位计测量液位的前提条件是使导管下端有（ C ）气泡逸出。

（A）大量（B）少量（C）微量（D）没有12.用吹气法测量液位时，液位上升时（ C ）。

(A)导压管口的静压力升高，因而从导管中逸出的气泡数随之增多(B)导压管口的静压力降低，因而从导管中逸出的气泡数随之增多(C) 导压管口的静压力升高，因而从导管中逸出的气泡数随之减少(D) 导压管口的静压力降低，因而从导管中逸出的气泡数随之减少13.用差压法测量容器液位时，液位的高低取决于（ D ）。

一、填空题：1.某采购员分别在2个商店购买了100kg大米、1kg巧克力，发现均缺少0.5kg，但采购员对卖巧克力的商店意见最大，产生此心理作用的原因是。

2.有一只温度计，测量范围是0~200°C，精度等级为0.5级，该表可能出现的最大绝对误差是，示值为100°C时可能出现的最大示值相对误差是。

3.天平未调水平，测量结果可能会出现误差，电桥检流计的零点漂移会引起测量结果的误差。

4.拟合直线的方法有多种，选择拟合直线的主要出发点是获得最小的非线性误差，常用的方法有、等。

5.热敏电阻按其温度系数可以分为（NTC）、（PTC）两大类。

6.使用气敏电阻传感器可以把某种气体的等参数转换为电阻变化量，再转换为。

7．自感传感器或差动变压器采用检波电路最重要的目的是。

8.当电涡流线圈靠近非磁性材料（铜）后，线圈的等效电感（增大/减小），调频转换电路输出频率（增大/减小）。

9.常用的光电元件有________、_______、_________。

10．根据不同的测量条件，压力可以分为________和________，相对压力又可以分为________和差压。

11．调制的目的主要是，常以一个高频正弦信号或脉冲信号作为载体，这个载体称为，用来改变载波信号的某一参数（如幅值、频率、相位）的信号称为。

12．交流电桥的平衡条件是相对桥臂阻抗幅值积相等和________，至少有个可调元件，需要反复多次调整才能找出真正平衡位置。

13.测量方法根据测量时是否与被测对象接触，可以分为和。

含有粗大误差，应予以剔除。

14.当测量值的残差满足时，则认为对应的测量值xi15.装配式热电偶一般由、、、和绝缘瓷珠等部分组成。

16.光电效应可分为、、三种。

光敏二极管的工作原理是基于。

17.霍尔电动势的大小与输入电流和磁感应强度成。

霍尔集成电路分为和线性型两大类。

B，光栅尺相对移动一个栅距W，光栅尺夹角为θ，18.莫尔条纹移动一个间距H它们之间的关系是。

第一章 绪论一、填空题：1、传感器由 敏感元件 、 转换元件 、 转换电路 组成2、传感器的灵敏度是指稳态标准条件下，输出 变化量 与输入 变化量 的比值。

3、从输出曲线看，曲线越陡，灵敏度 越高 。

4、下面公式是计算传感器的 线性度 。

9)-(1 %100minmax max L L ⨯-=y y Δγ 5、某位移传感器的输入变化量为5mm ，输出变化量为800mv ，其灵敏度为 0.16V/mm 。

6、有一台测量仪表，其标尺范围0—500 KPa ，已知绝对误差最大值DP max=4 KPa ，则该仪表的精度等级 1级 。

7、传感器能感知的输入量越小，说明 分辨率 越高。

二、问答题1、什么是传感器的静态特性，有哪些指标。

答：指传感器的静态输入、输出特性。

有灵敏度、分辨力、线性度、迟滞、稳定性、电磁兼容性、可靠性2、产生随机误差的原因是什么？如何减小随机误差对测量结果的影响？答：是测量中独立的、微小的、偶然的因素引起的结果。

既不能用实验的方法消除，也不能修正。

可以通过增加测量次数，利用概率论的一些理论和统计学的方法进行数据结果处理，服从正态分布3、什么是系统误差？怎样减小系统误差？答：分为恒值误差，例如刻度盘分度差错。

变值误差，环境温度的影响、零点漂移等。

系统误差有规律。

可以通过实验的方法引入修正值的方法计算修正，也可以重新调整测量仪表的有关部件予以剔除。

4、如何判断系统中存在粗大误差。

答：粗大误差是测量人员的粗心大意及电子测量仪器收到突然强大的干扰所引起的，粗大误差明显超过正常条件下的误差。

五、分析与计算题1、有一温度计，它的测量范围为0—2000C ，精度为0.5级，求1）该表可能出现的最大绝对误差。

2）当示值分别为200C 、1000C 的示值相对误差。

解：1）Δ=200×±0.5%=±10C2）±1/20×100%=5%±1/100×100%=1%2、预测240V 左右的电压，要求测量示值相对误差的绝对值不大于0.6%，问1）若选用量程250V 的电压表，精度选哪一级。
