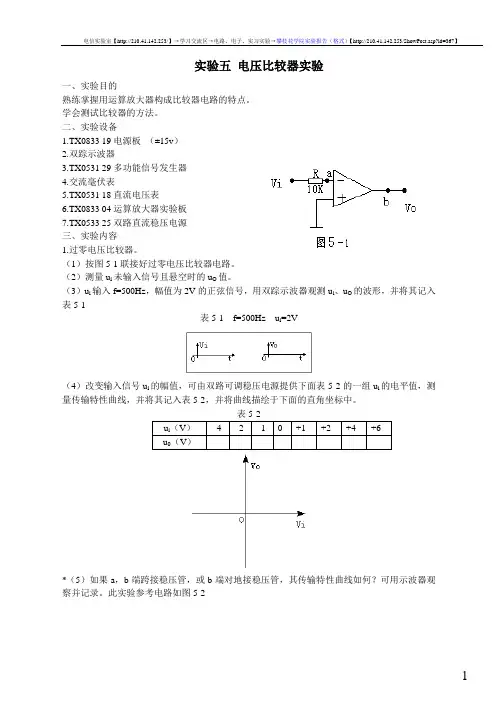

实验五电压比较器实验
一、实验目的
熟练掌握用运算放大器构成比较器电路的特点。
学会测试比较器的方法。
二、实验设备
1.TX0833 19电源板（±15v）
2.双踪示波器
3.TX0531 29多功能信号发生器
4.交流毫伏表
5.TX0531 18直流电压表
6.TX0833 04运算放大器实验板
7.TX0533 25双路直流稳压电源
三、实验内容
1.过零电压比较器。
（1）按图5-1联接好过零电压比较器电路。
（2）测量u i未输入信号且悬空时的u O值。
（3）u i输入f=500Hz，幅值为2V的正弦信号，用双踪示波器观测u i、u O的波形，并将其记入表5-1
表5-1 f=500Hz u i=2V
（4）改变输入信号u i的幅值，可由双路可调稳压电源提供下面表5-2的一组u i的电平值，测量传输特性曲线，并将其记入表5-2，并将曲线描绘于下面的直角坐标中。
表5-2
*（5）如果a，b端跨接稳压管，或b端对地接稳压管，其传输特性曲线如何？可用示波器观察并记录。此实验参考电路如图5-2
2.任意电平比较器。
u OH = +15V u OL = -15V
按图5-3联接好任意电平的比较器电路。
令u R =2V ，按表5-3，使u i 为表中所列的一组电压数值，测u O 的电压数值，将其记入表5-3 令u R =-2V ，按表5-3，使u i 为表中所列的一组电压数值，测u O 的电压数值，将其记入表5-3
表5-3
（1）按图5-4联接好滞后电压比较器。
（2）按照前面的比较器实验经验，自行构思，并用示器来观测，不难发现滞后电压比较器为一具有上、下门限电平的比较器。这里提供给大家上、下门限值的计算公式，供实验中参考。 当输出电压为u OH 时，同相端的电压为2
12f
f OH R f f
R R
V V V R R R R '=⋅+⋅++（上门限）
当输出电压为u OL 时，同相端的电压为222f
f OL R f f
R R V V V R R R R "=⋅+⋅++（下门限）
由于u OL 为负值，所以u f ′＞u f″
（3）如果将u R 接地，则该比较器变为具有滞回特性的过零比较器，试用示波器观测其传输特性u O =f （u i ）（即输出电压与输入电压的函数关系）将测得的数据及曲线记入表5-4中
表5-4 u
接地）
实验报告的要求、格式和内容 请进校园内网：攀枝花学院→网络学堂→电气信息工程学院→电工电子技术基础→实验指导→模电实验
