常用场效应管参数大全场效应管(MOSFET)是一种常用的电子器件,广泛应用于各种电路中。
了解场效应管的参数对于正确选用和应用场效应管非常重要。
下面是一些常用的场效应管参数的介绍:1.电荷参数:- 输入电容(Ciss):指在恒定的源极电压下,栅源电压从0V变化到开启电压时,输入的电荷。
一般情况下,输入电容越小,开关速度越快。
- 输出电容(Coss):指在恒定的栅源电压下,漏源电压从0V变化到开启电压时,可以作用在漏极电容上的输出电荷。
输出电容越小,开关性能越好。
2.静态电流参数:-偏置电流(IDSS):指在恒定的栅源电压下,漏源电压为零时,漏极的电流。
偏置电流越大,MOSFET的放大能力越强。
- 截止电流(ID(off)):指在恒定的栅极电压下,当漏极开路时,导通电流的下限。
3.动态电流参数:- 开关时间(ton和toff):指从栅源电压达到开启电压到漏源电压达到截止电压的时间。
开关时间越短,场效应管的开关速度越快。
- 开关过渡时间(tr和tf):指从栅源电压从10%到90%或90%到10%的转换时间。
开关过渡时间越短,场效应管的切换速度越快。
4.饱和区电流参数:- 饱和漏源电流(ID(on)):指在恒定的栅极电压下,当漏极电压达到饱和时,漏极的电流。
- 饱和压降(VDSat):指在饱和状态下,漏极电压和源极电压之间的电压降。
5.开关特性参数:- 截止电压(VGS(off)):指在恒定的源极电压下,栅源电压为零时,漏源电压的电压降。
- 开启电压(VGS(th)):指在恒定的源极电压下,漏源电压达到截止电压时的栅源电压。
6.热特性参数:-热阻(θJA):指导热回路中的芯片与环境之间的热阻,表示芯片散热的能力。
- 最大结温(TJmax):指芯片能够承受的最高结温。
超过最大结温可能会损坏场效应管。
以上是一些常用的场效应管参数的介绍。
了解这些参数可以帮助我们选择和应用场效应管。
在实际应用中,我们通常根据具体的需求和电路要求来选择合适的场效应管,以保证电路性能的稳定和高效。
用场效应管参数大全场效应管是一种常用的半导体器件,也被称为FET(Field Effect Transistor)。
它是由三个电极组成的,分别是栅极、漏极和源极。
场效应管的工作原理是通过控制栅极电压来调节漏极和源极之间的电流。
以下是场效应管的一些重要参数的详细介绍:1. 负极限电压(VDSmax):它是场效应管允许的最大漏极与源极之间的电压。
超过此电压会使管子损坏。
2. 正极限电压(VGSmax):它表示了场效应管允许的最大栅极与源极之间的电压。
超过此电压会引起栅极结击穿。
3. 最大漏极电流(IDmax):它是场效应管允许的最大漏极电流。
超过此电流会使管子损坏。
4.静态工作点(Q点):它是场效应管的直流偏置点,通常用IDQ和VGSQ来表示。
正确的偏置点有助于管子的稳定工作。
5. 漏极饱和电压(VDSsat):它是在饱和状态下,漏极电压与源极电压之间的最小差值。
当漏极电压小于这个值时,管子进入饱和状态。
6. 开启电压(Vth):它是栅极电压与源极电压之间的最小差值,使场效应管开始导通。
7.电流增益(μ):它是漏极电流与栅极电流之间的比值。
它表示了栅极电流对漏极电流的放大能力。
8. 输入电阻(Rin):它是场效应管输入端的电阻。
它表示了输入信号对管子的负载能力。
9. 输出电阻(Rout):它是场效应管输出端的电阻。
它表示了管子输出信号对负载的影响。
10. 控制转移函数(gfs):它是栅极电流和源极电流之间的比值。
它表示了控制信号对输出信号的调节能力。
11.反射损耗(RL):它是输出端与负载之间的阻抗差异引起的信号反射损耗。
12.噪声系数(NF):它是场效应管的噪声输出与输入之比,描述了场效应管对噪声的放大能力。
这些是场效应管的一些重要参数,它们对于正确选择和应用场效应管至关重要。
不同的场合需要考虑不同的参数,以确保电路的正常工作和性能优化。
30n60场效应管参数摘要:1.了解30n60场效应管的基本概念2.分析30n60场效应管的参数3.详述30n60场效应管的应用领域4.总结场效应管的优缺点正文:场效应管(Field Effect Transistor,简称FET)是一种半导体器件,以其高输入电阻、低噪声和低功耗等特点在电子领域得到广泛应用。
30n60场效应管是一种常见的MOSFET(金属氧化物半导体场效应管),下面我们将对其主要参数进行详细分析。
1.基本概念30n60场效应管的名称中的“30”表示其导通电阻(单位为欧姆),“n”表示其沟道类型(n型代表氮化镓材料),“60”则代表其最大漏极电流(单位为安培)。
MOSFET结构中,栅极、漏极和源极是三个重要引脚。
2.参数分析(1)导通电阻:30n60场效应管的导通电阻较小,有利于降低功耗和减小信号衰减。
(2)漏极电流:在正常工作条件下,30n60场效应管的漏极电流为60安培,可根据实际需求选择合适的产品。
(3)栅极阈值电压:30n60场效应管的栅极阈值电压约为5V,阈值电压是栅极电压达到一定值时,场效应管开始导通的电压。
(4)输入阻抗:30n60场效应管的输入阻抗较高,有利于减小外部干扰。
3.应用领域30n60场效应管广泛应用于各类电子设备,如电源管理、放大器、传感器信号处理等。
由于其低功耗、高输入阻抗等特点,特别适用于功耗和体积有限制的场合。
4.优缺点优点:- 低功耗、高效率- 输入阻抗高,抗干扰能力强- 结构简单,可靠性高缺点:- 导通电阻较大时,会产生较大功耗- 栅极电压控制较敏感,易受外界环境干扰综上所述,30n60场效应管作为一种常见的MOSFET,具有低功耗、高输入阻抗等优点,广泛应用于各类电子设备。
12n65f场效应管参数12N65F场效应管参数场效应管是一种常用的电子元件,用于放大和控制电流。
其中,12N65F是一种常见的场效应管型号。
本文将介绍12N65F场效应管的参数及其特点。
1. 额定参数12N65F场效应管的额定电压为650V,额定电流为12A。
额定功率损耗为200W,漏极-源极静态电流为25mA。
这些参数是指在标准测试条件下,场效应管能够正常工作的最大电压、电流和功率。
2. 动态参数动态参数是指场效应管在工作过程中的响应速度和特性。
其中,12N65F场效应管的输入电容为2200pF,输出电容为700pF。
输入电阻为10Ω,输出电阻为2Ω。
这些参数直接影响到场效应管的放大和开关特性。
3. 开关特性场效应管具有优秀的开关特性,能够在低电平控制下实现高电流的开关操作。
12N65F场效应管的开启电压为4V,关断电压为2V。
开启电阻为0.6Ω,关断电阻为10MΩ。
这些参数决定了场效应管的开关速度和效率。
4. 热特性热特性是指场效应管在工作过程中的温度变化和散热效果。
12N65F 场效应管的热阻为1.3℃/W,最大结温为150℃。
这些参数需要合理设计散热系统,以确保场效应管在工作时不会过热而损坏。
5. 其他特性除了以上参数外,12N65F场效应管还具有一些其他特性。
例如,漏极-源极击穿电压为30V,漏极电流为10μA。
这些参数反映了场效应管的安全工作范围和保护特性。
总结:通过以上介绍,我们了解了12N65F场效应管的参数及其特点。
这些参数决定了场效应管的工作能力和适用场景。
在实际应用中,我们需要根据具体的电路需求选择合适的场效应管型号,以实现电路的稳定运行和性能优化。
同时,合理设计散热系统也是确保场效应管正常工作的重要环节。
场效应管的主要参数意义及其测试方法场效应管(Field Effect Transistor,FET)是一种三端器件,常用于放大、开关和稳压等电路中。
场效应管的主要参数包括漏极-源极电流(IDSS)、漏极-源极截止电压(VGS(Off))、漏极电阻(RDS(On))和跨导(Transconductance),其测试方法主要包括IDSS测试、VGS截止测试、RDS测试和跨导测试。
1.漏极-源极电流(IDSS):IDSS是指在给定源极-栅极电压下,场效应管的漏极电流。
它反映了场效应管的导通能力,通常单位为毫安(mA)。
IDSS测试方法为:将场效应管的源极和栅极短接,连接好漏极回路,将源极-漏极电压保持为0V,测量漏极电流。
2. 漏极-源极截止电压(VGS(Off)):VGS(Off)是指在给定漏极电流下,场效应管的截止电压。
它反映了场效应管在关闭状态下的电压阈值,通常单位为伏特(V)。
VGS(Off)测试方法为:将场效应管的源极和栅极短接,连接好漏极回路,并将漏极电流维持在预定值,测量栅极-源极电压。
3.漏极电阻(RDS(On)):RDS(On)是指在给定栅极-源极电压下,场效应管的漏极电阻。
它反映了场效应管的导通状态下的电阻情况,通常单位为欧姆(Ω)。
RDS测试方法为:将场效应管的源极和栅极短接,连接好漏极回路,并将栅极-源极电压维持在预定值,测量漏极电阻。
4. 跨导(Transconductance):跨导是指在给定栅极-源极电压下,场效应管的斜率。
它反映了场效应管的输入导通能力,通常单位为毫安/伏特(mA/V)。
跨导测试方法为:将场效应管的源极和漏极短接,连接好栅极回路,并将栅极-源极电压维持在预定值,测量漏极电流对应的变化。

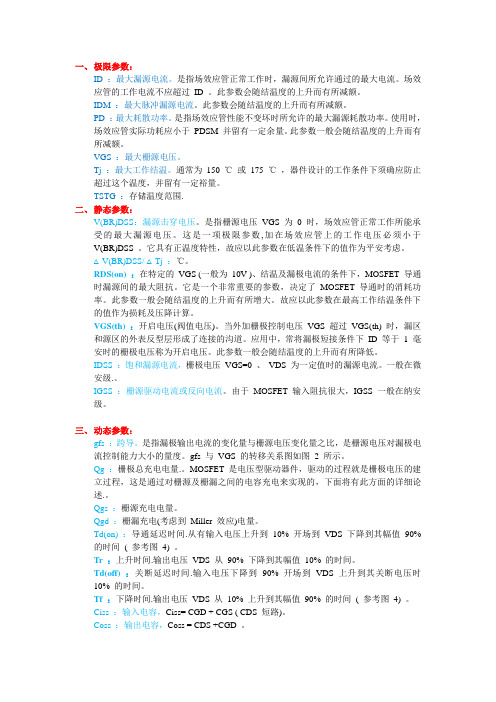

一、极限参数:ID :最大漏源电流。
是指场效应管正常工作时,漏源间所允许通过的最大电流。
场效应管的工作电流不应超过ID 。
此参数会随结温度的上升而有所减额。
IDM :最大脉冲漏源电流。
此参数会随结温度的上升而有所减额。
PD :最大耗散功率。
是指场效应管性能不变坏时所允许的最大漏源耗散功率。
使用时,场效应管实际功耗应小于PDSM 并留有一定余量。
此参数一般会随结温度的上升而有所减额。
VGS :最大栅源电压。
Tj :最大工作结温。
通常为150 ℃或175 ℃,器件设计的工作条件下须确应防止超过这个温度,并留有一定裕量。
TSTG :存储温度范围.二、静态参数:V(BR)DSS:漏源击穿电压。
是指栅源电压VGS 为0 时,场效应管正常工作所能承受的最大漏源电压。
这是一项极限参数,加在场效应管上的工作电压必须小于V(BR)DSS 。
它具有正温度特性,故应以此参数在低温条件下的值作为平安考虑。
△ V(BR)DSS/ △ Tj :℃。
RDS(on) :在特定的VGS (一般为10V )、结温及漏极电流的条件下,MOSFET 导通时漏源间的最大阻抗。
它是一个非常重要的参数,决定了MOSFET 导通时的消耗功率。
此参数一般会随结温度的上升而有所增大。
故应以此参数在最高工作结温条件下的值作为损耗及压降计算。
VGS(th) :开启电压(阀值电压)。
当外加栅极控制电压VGS 超过VGS(th) 时,漏区和源区的外表反型层形成了连接的沟道。
应用中,常将漏极短接条件下ID 等于 1 毫安时的栅极电压称为开启电压。
此参数一般会随结温度的上升而有所降低。
IDSS :饱和漏源电流,栅极电压VGS=0 、VDS 为一定值时的漏源电流。
一般在微安级.。
IGSS :栅源驱动电流或反向电流。
由于MOSFET 输入阻抗很大,IGSS 一般在纳安级。
三、动态参数:gfs :跨导。
是指漏极输出电流的变化量与栅源电压变化量之比,是栅源电压对漏极电流控制能力大小的量度。
常用场效应管和晶体管全参数大全1.常用场效应管参数:(1)静态参数:a.离子阱截止电压(Vp):指在栅极-源极电压为零时,漏极电流为零的栅极-源极电压。
b. 饱和漏极电流(Idss):指在栅极-源极电压为零时,漏极电流的最大值。
c. 调整电压(Vto):指在栅极与源极间电压为零时,栅极与源极间的电流。
d. 输入电容(Ciss):指当栅极-源极电压为零时,栅极之间的电容。
e. 输出电容(Coss):指当栅极-源极电压为零时,漏极之间的电容。
f. 反馈电容(Crss):指当栅极-源极电压为零时,栅极与漏极之间的电容。
(2)动态参数:a.输入电导(Gm):指在栅极-源极电压为零时,漏极电流与栅极-源极电压之比。
b. 输入电阻(Rin):指在栅极-源极电压为零时,输入电阻的值。
c. 输出电导(Gds):指在栅极-源极电压为零时,漏极电流与漏极电压之比。
d. 输出电阻(Rout):指在栅极-源极电压为零时,输出电阻的值。
e. 转封闭电压(Breakdown Voltage):指在栅极-源极电压为零时,输出特性曲线开始变弯的电压。
2.晶体管参数:(1)静态参数:a. 饱和电压(Vce):指在负载线上工作时,集电极与发射极之间的电压。
b.饱和电流(Ic):指在负载线上工作时,通过集电极的电流。
c. 漏电流(Iceo):指在基极与集电极之间断开时,通过集电极的漏电流。
d. 输入电容(Cib):指输入电容的值。
e. 输出电容(Cob):指输出电容的值。
(2)动态参数:a. 横向混频增益(hfe):指输入电流与输出电流之比。
b. 纵向封闭电流放大因数(hie):指基极-发射极之间的电阻。
c.输出电流(Ib):指基极电流。
d. 纵向式封闭输出电阻(hre):指输出电流与输入电流之比。
值得一提的是,晶体管比场效应管多一种参数:工作频率。
此参数指示了晶体管在给定频率下的性能。
这些是常见的场效应管和晶体管的主要参数。
不同的型号和规格的场效应管和晶体管可能会有其他额外的参数依赖于具体应用和要求。
最实用的场效应管参数场效应管是一种重要的半导体器件,广泛应用于电子电路中,具有许多实用的参数。
本文将详细介绍场效应管的一些最实用的参数。
1. 阈值电压(Vth):阈值电压是指在场效应管工作时,控制栅极电压与源极电压之间的差值,当栅极电压超过阈值电压时,场效应管开始导通。
阈值电压是评估场效应管导通特性的重要指标,对于电路设计和选型具有重要意义。
2. 最大漏源电压(VDSmax):最大漏源电压是指场效应管可以承受的最高电压,超过该电压会导致场效应管击穿,失去正常工作状态。
在实际应用中,需要确保电路中的电压不会超过场效应管的最大漏源电压。
3. 最大漏极电流(IDmax):最大漏极电流是指场效应管可以承受的最高电流,超过该电流会导致场效应管过载,失去正常工作状态。
在电路设计中需要确保电路中的电流不会超过场效应管的最大漏极电流。
4.开关速度:场效应管的开关速度是指场效应管从关断到导通或从导通到关断的时间,开关速度影响着场效应管在高频电路中的应用。
开关速度较快的场效应管适用于高频电路,而开关速度较慢的场效应管适用于低频电路。
5. 输出电导(gm):输出电导是指场效应管输出特性曲线上的斜率,表示场效应管的放大效果。
输出电导越大,说明场效应管具有更好的放大效果,适用于放大电路。
6. 输入电容(Ciss):输入电容是指场效应管输入端电容的总和,包括栅极到源极电容和栅极到漏极电容。
输入电容影响着场效应管对输入信号的响应速度,输入电容越大,响应速度越慢。
7. 输出电容(Coss):输出电容是指场效应管输出端电容,包括漏极到源极电容和漏极到栅极电容。
输出电容影响着场效应管的输出特性,输出电容越大,输出特性越不稳定。
8. 开启电压(VGSth):开启电压是指场效应管开始导通时,栅极电压与源极电压之间的差值。
开启电压越小,场效应管的导通能力越强。
9. 内部电阻(Ron):内部电阻是指场效应管导通时,漏源之间的电阻。
内部电阻越小,场效应管导通时的功耗越小。
场效应管的主要参数场效应管是一种晶体管,也称为FET(Field Effect Transistor)。
与双极晶体管(BJT)相比,场效应管具有许多优点,例如高输入阻抗,低噪声,以及高分辨率输入电压等。
主要参数:1. 阈值电压(Vth):阈值电压是场效应管工作的一个关键参数。
它表示当输入电压小于该值时,场效应管处于截止区,不导电。
当输入电压大于阈值电压时,场效应管进入饱和区或线性区,开始导通。
2. 饱和电流(Idsat):饱和电流是指当场效应管工作在饱和区时,通过漏极-源极的电流。
饱和电流取决于场效应管的尺寸和工作电压。
3. 负漏极导纳(Yfs):负漏极导纳是指场效应管的输入导纳,也称为转导。
它表示单位漏极-源极电压变化时,漏极-源极电流的变化量。
负漏极导纳可以决定输出电流与输入电压的比例关系。
4. 输入电阻(Rin):输入电阻是指场效应管的输入端电压与输入端电流之间的比值。
由于场效应管的输入电流很小,因此输入电阻较高,可以使得场效应管适用于高阻抗输入的电路。
5. 输出电导(Gds):输出电导是指场效应管的输出导纳,也称为转导。
它表示单位漏极-源极电压变化时,漏极-源极电流的变化量。
输出电导可以决定输出电流与漏极-源极电压的比例关系。
6.噪声系数(NF):噪声系数表示场效应管引入的噪声对输入信号的影响程度。
一般来说,噪声系数越低,性能越好。
7. 压控电阻(rDS(on)):压控电阻表示当场效应管处于线性区时,漏极-源极电阻的大小。
压控电阻越小,漏极-源极电压对漏极-源极电流的影响就越小。
压控电阻与输入电压有关,可以在一定范围内调节。
8.带宽(BW):带宽是指场效应管工作的频率范围。
带宽可以决定场效应管在不同频率下工作的能力。
9.温度稳定性:温度稳定性是指场效应管在不同温度下的性能变化。
温度稳定性越好,场效应管在不同温度下的性能变化越小。
总结:。
MOSFET参数及其测试方法总结计划MOSFET(金属氧化物半导体场效应晶体管)是一种常用的半导体器件,广泛应用于各种电路和系统中。
在设计和应用中,了解MOSFET的参数并能够进行准确的测试是非常重要的。
本文将对MOSFET的参数及其测试方法进行总结。
一、MOSFET的参数1.沟道长度(L)和宽度(W):MOSFET的沟道长度和宽度决定了器件的电流承载能力和速度。
2.漏极电流(Id):MOSFET的漏极电流是其最重要的参数之一,代表了器件的工作状态。
3.漏极-源极截止电压(Vth):MOSFET在正常工作区域的电压范围。
4.漏极电流与栅极电压关系(Id-Vgs):MOSFET的输入输出特性。
5.漏极电流与漏极-源极电压关系(Id-Vds):MOSFET的输出特性。
6.互导(gm):MOSFET的互导是指输入信号对输出信号的放大程度,也称为跨导。
7.电容:包括输入电容(Cin)和输出电容(Cout)。
8.最大漏源电压(Vds,max)和最大漏流电流(Id,max):MOSFET的工作极限。
二、MOSFET参数测试方法1.沟道长度和宽度:沟道长度和宽度可以通过制造工艺参数来确定,也可以通过显微镜观察仪来测量。
2.漏极电流:通过将MOSFET连接到适当的电源和测量设备来测量漏极电流。
3.漏极-源极截止电压:将不同的栅极电压应用到MOSFET上,然后测量漏极-源极电流来确定截止电压。
4.漏极电流与栅极电压关系:通过改变栅极电压并测量相应的漏极电流,可以绘制出漏极电流与栅极电压之间的关系曲线。
5.漏极电流与漏极-源极电压关系:通过改变漏极-源极电压并测量相应的漏极电流,可以绘制出漏极电流与漏极-源极电压之间的关系曲线。
6.互导:通过改变栅极电压和测量相应的漏极电流来计算互导。
7.电容:可以通过测量输入/输出电荷和电压的变化来计算电容。
8.最大漏源电压和最大漏流电流:通过逐渐增加漏源电压来测量最大漏源电压,并通过增加漏极电流来测量最大漏流电流。
A19T场效应管参数1. 简介场效应管(Field-Effect Transistor,简称FET)是一种三端器件,常用于放大和开关电路中。
A19T场效应管是一种特定型号的场效应管,本文将对其参数进行详细探讨。
2. 参数及含义A19T场效应管具有多个参数,每个参数都对其性能产生直接影响。
下面是A19T场效应管常见参数的详细解释:a. 漏极电流(ID)漏极电流是指当场效应管处于导通状态时从漏极流过的电流。
它决定了场效应管的输出能力和电流放大倍数。
b. 环境温度(Tamb)环境温度是指场效应管所处的环境的温度。
温度对场效应管的性能和可靠性有重要影响。
c. 硬件温度(Tj)硬件温度是指场效应管内部的温度。
它是由漏极电流以及电压和功耗产生的热量所决定的。
d. 控制电压(VGS)控制电压是指场效应管的栅极与源极之间的电压。
它控制了场效应管的导通与截止。
e. 最大耐压(VDS)最大耐压指的是场效应管的漏极与源极之间可以承受的最大电压。
超过这个电压会导致场效应管损坏。
f. 工作频率(f)工作频率是指场效应管所能正常工作的频率范围。
超出工作频率范围会导致性能下降或不可预测的问题。
g. 输入电容(CISS)输入电容是指场效应管的栅极与源极之间的等效电容。
它影响了场效应管的输入阻抗和频率响应。
3. 参数之间的关系A19T场效应管的不同参数之间存在一定的关系,下面是常见的关系及其解释:a. 漏极电流与控制电压漏极电流与控制电压之间存在正相关关系,即漏极电流随着控制电压的增加而增加。
这是因为控制电压越高,栅极与源极之间的势垒越低,漏极电流容易通过。
b. 环境温度与硬件温度环境温度和硬件温度之间存在直接关系,环境温度的升高会导致硬件温度的升高。
这是因为硬件温度受到环境的热传导影响,温度越高,硬件内部的温度也会相应升高。
c. 最大耐压与工作频率最大耐压与工作频率之间没有直接关系,但是它们都是决定场效应管工作安全性的重要参数。
常用功率场效应管参数大全功率场效应管(Power MOSFET)是常用的功率驱动器件之一,具有高效率、低开关损耗、低驱动电流等优点,广泛应用于功率放大、开关、驱动等领域。
下面将介绍功率场效应管的常用参数。
1.静态参数静态参数用于描述功率场效应管在静止状态下的性能。
(1) 雅功耗(Drain Power Dissipation,Pd):指功率场效应管在规定条件下最大允许的耗散功率。
(2) 雅耗(Gate Efficacy,η):指单位面积底板的立体角功率。
(3) 雅-换算导热阻(Outlet Thermal Resistance,Rth,j-ch):指从场效应管的结到环境之间的温度差与单位功率热流之比。
(4) 输入电容(Input Capacitance,Ciss):指场效应管的栅结与源结之间的电容。
(5) 输出电容(Output Capacitance,Coss):指场效应管的漏结与栅结之间的电容。
(6) 反馈电容(Feedback Capacitance,Crss):指栅结与源结之间的电容。
(7) 静态栅极电压(Gate-Source Voltage,Vgs(th)):指场效应管在截止与导通之间的栅极电压。
(8) 静态漏极电流(Drain Current,Idss):指场效应管在最大栅极电压下的静态漏极电流。
2.动态参数动态参数用于描述功率场效应管在动态工作状态下的性能。
(1) 开启时间(Turn-on Time,ton):指从场效应管的栅极电压上升到90%的开启电平所需的时间。
(2) 关断时间(Turn-off Time,toff):指从场效应管的栅极电压下降到90%的关断电平所需的时间。
(3) 正向传导电阻(Forward Transconductance,Gfs):指场效应管在导通状态下,输出电流与栅极电压之间的比值。
(4) 带宽(Bandwidth):指场效应管在特定条件下能够放大信号的频率范围。
常用场效应管参数大全场效应管(Field Effect Transistor,简称FET)是一种电子管,有三个电极:栅极(G)、漏极(D)和源极(S)。
相对于双极晶体管,场效应管在功耗和输入电阻方面具有优势。
下面是常用的场效应管参数的详细解释。
1. 栅源阈值电压(Vth):栅源电压达到一定值时,场效应管开始导通。
阈值电压的大小决定了在何时开始导通。
有两种类型的场效应管:N 沟道(N-channel)和P沟道(P-channel)。
对于N沟道型FET,阈值电压一般为负值;而对于P沟道型FET,阈值电压一般为正值。
2. 最大漏源电压(Vdsmax):场效应管能够承受的最大电压。
超过这个电压,管子可能损坏。
3. 漏源饱和电压(Vds(sat)):当栅源电压为零时,漏源电压的最小值。
超过这个电压,管子可能损坏。
4. 最大漏电流(Idmax):场效应管能够承受的最大电流。
超过这个电流,管子可能损坏。
5. 最大功率耗散(Pdmax):场效应管能够承受的最大功率。
超过这个功率,管子可能损坏。
6. 开导通电压(Vgs(th)):栅源电压达到一定值时,场效应管开始导通。
与栅源阈值电压类似,但是开导通电压表示栅源电压为正值时的情况。
7. 栅源电容(Cgs):栅源电极之间的电容。
这个参数影响了管子的高频性能,较大的Cgs会使高频性能下降。
8. 漏源电容(Cds):漏源电极之间的电容。
这个参数影响了管子的高频性能,较大的Cds会使高频性能下降。
9. 反馈电容(Cgd):栅漏电极之间的电容。
这个参数影响了管子的高频性能,较大的Cgd会使高频性能下降。
10. 输入电阻(Rin):场效应管的输入电阻。
输入电阻越大,对输入信号的影响就越小。
11. 输出电阻(Rout):场效应管的输出电阻。
输出电阻越小,对输出信号的影响就越小。
12. 转移导纳(Yfs或Y21):栅源电压增加时,漏源电流的变化。
它是对管子放大能力的度量。
13.增益(A或hFE):输出电流(漏源电流)与输入电流(栅源电流)的比值。
场效应管参数大全场效应管(Field Effect Transistor)是一种三端电子器件,由源极(Source)、栅极(Gate)和漏极(Drain)组成。
在场效应管中,栅极控制电流的流动,输出电流由源极到漏极流动。
场效应管广泛应用于电子设备和集成电路中,是数字和模拟电路中最重要的组成元件之一、下面是场效应管的一些重要参数:1. 阈值电压(Threshold Voltage):场效应管的阈值电压(Vth)是指在栅极电压低于该值时,管子处于截止(OFF)状态,没有漏极电流流过。
阈值电压是场效应管的重要特性之一,对于管子的工作状态和电路设计都有重要影响。
2. 最大漏极电流(Maximum Drain Current):最大漏极电流(Idmax)是指在给定的栅极-漏极电压下,场效应管可以承受的最大漏极电流。
超过最大漏极电流的电流将损坏管子。
3. 转导电导(Transconductance):转导电导(gm)是指单位栅极-漏极电压变化时,漏极电流的变化量。
转导电导是场效应管的重要参数,也用来衡量管子的增益和灵敏度。
4. 漏极电压(Drain-Source Voltage):漏极电压(Vds)是指场效应管的漏极与源极之间的电压差。
漏极电压对场效应管的工作状态和性能有重要影响。
5. 饱和电流(Saturation Current):饱和电流(Idsat)是指在给定的栅极电压下,场效应管的漏极电流达到饱和状态时的电流值。
6. 耗散功率(Power Dissipation):耗散功率是指场效应管在工作中消耗的功率。
场效应管的耗散功率深受设计要求和环境温度的影响。
7. 开启时间和关闭时间(Turn-On and Turn-Off Time):开启时间是指场效应管由截止状态转变为导通状态所需的时间,关闭时间是指从导通状态转变为截止状态所需的时间。
8. 输入和输出电容(Input/Output Capacitance):输入和输出电容是指场效应管输入和输出端之间的电容。
场效应管的参数场效应管(也称为MOSFET)是一种常用的半导体元件,具有高速开关和放大功能。
它是现代电子设备中最重要的元件之一,被广泛应用于各种应用领域,如数字电路、放大器、功率控制器等。
场效应管的参数描述了其性能特点和工作状态,对于设计和选择电路具有重要意义。
以下是常见的场效应管参数的详细介绍。
1. 漏极-源极饱和电压(Vds):漏极-源极饱和电压是指场效应管工作时,漏极电压和源极电压之间的最大允许值。
超过这个电压将导致场效应管处于饱和状态并损坏。
2. 阈值电压(Vth):阈值电压是指当栅极电压超过一定值时,场效应管开始导通的电压。
它决定了场效应管的开关特性和工作状态。
3. 输出电导(gds):输出电导是指场效应管的漏极-源极电流与漏极-源极电压之间的关系。
它反映了场效应管的开关速度和驱动能力,输出电导越大表示场效应管能够提供更大的输出电流。
4. 输入电容(Ciss):输入电容是指场效应管的栅极-源极电容。
它表示了场效应管输入端的电荷存储和响应能力。
输入电容越大,场效应管对输入信号的响应速度越慢。
5. 输出电容(Coss):输出电容是指场效应管的漏极-源极电容。
它表示了场效应管输出端的电荷存储和响应能力。
输出电容越大,场效应管的开关速度越慢。
6. 反馈电容(Crss):反馈电容是指场效应管的栅极-漏极电容。
它表示了场效应管内部反馈电荷的存储和响应能力。
反馈电容越大,场效应管的增益稳定性越好。
7. 直流电流增益(ID):直流电流增益是指场效应管在工作点处的漏极电流与栅极电流之间的比值。
它反映了场效应管的放大能力和驱动能力。
8. 开通电压(Vgs):开通电压是指当栅极电压超过一定值时,场效应管完全导通的电压。
它与阈值电压的差值决定了场效应管的工作状态和开关特性。
以上是场效应管常见的重要参数,它们对于电路设计和选择具有重要意义。
了解和熟悉这些参数将有助于合理应用场效应管,实现电路的高性能和稳定工作。
场效应管的检验检测指标嘿,朋友!您知道吗,场效应管就像是电路中的“小英雄”,但要确定它是不是真的能英勇作战,那可得好好检验检测一番。
咱先来说说漏极-源极导通电阻。
这就好比是一条道路的通畅程度,电阻小,电流就能欢快地跑起来,电阻大,电流就磕磕绊绊。
要是这电阻不符合要求,那整个电路的效率不就大打折扣啦?再瞧瞧栅极阈值电压。
您就把它想象成一个门槛,只有电压达到了这个门槛,场效应管才会开始工作。
要是这个门槛定得不合适,那它要么不干活,要么瞎干活,这可咋行?还有跨导,这可是衡量场效应管放大能力的重要指标。
就像一个大力士能举起多重的东西一样,跨导大,放大能力就强。
要是跨导小,那它在放大信号的时候可就力不从心喽!然后是漏极-源极击穿电压。
这就像是一个人的抗压能力,电压太高,场效应管就被“压垮”了,电路不就出大问题啦?还有输入电容和输出电容,这俩家伙就像电路里的“蓄水池”。
电容太大,反应速度就慢;电容太小,又存不了多少能量。
您说这是不是得好好把控?说到这儿,您可能会问,那怎么检测这些指标呢?这可得有点小技巧。
比如说,检测导通电阻,就得用专门的仪器,像万用表啥的,准确测量电阻值。
检测阈值电压,就得慢慢增加栅极电压,看看啥时候场效应管开始导通。
检测跨导呢,就得通过改变输入电压,看看输出电流的变化。
这可都需要耐心和细心,一点儿都不能马虎。
总之,场效应管的这些检验检测指标可都太重要啦!就像人的身体各项指标一样,哪个不正常都可能出毛病。
只有把这些指标都检测好了,场效应管才能在电路里大显身手,为我们的电子设备稳定工作保驾护航!您说是不是这个理儿?。
a19t场效应管参数A19T场效应管参数A19T场效应管是一种常见的电子元件,广泛应用于电子设备中。
它具有许多参数,这些参数对于了解和应用A19T场效应管非常重要。
本文将介绍A19T场效应管的一些重要参数,并解释它们的意义和影响。
1. 阈值电压(Vth):阈值电压是指在A19T场效应管中,当控制电压高于该值时,管子开始导通。
阈值电压的大小与场效应管的导通特性密切相关,较低的阈值电压意味着更容易导通。
2. 饱和漏极电流(Idss):饱和漏极电流是指在A19T场效应管中,在控制电压为0的情况下,漏极电流的最大值。
这个参数对于设计电路时需要考虑管子的导通能力非常重要。
3. 压降(Vds):压降是指在A19T场效应管中,当管子导通时,漏极和源极之间的电压差。
过高的压降可能会导致管子损坏。
4. 静态电阻(Rds):静态电阻是指在A19T场效应管导通时,漏极和源极之间的电阻。
较低的静态电阻意味着更好的导通能力和较小的功耗。
5. 最大耗散功率(Pdmax):最大耗散功率是指A19T场效应管能够承受的最大功率。
超过这个值可能会导致管子过热损坏。
6. 输入电容(Ciss):输入电容是指A19T场效应管的输入端对于控制信号的响应能力。
较小的输入电容意味着更高的频率响应能力。
7. 输出电容(Coss):输出电容是指A19T场效应管的输出端对于信号的响应能力。
较小的输出电容意味着更高的频率响应能力。
8. 反馈电容(Crss):反馈电容是指A19T场效应管内部的漏极和栅极之间的电容。
较小的反馈电容意味着更好的高频特性。
9. 开关时间(ton, toff):开关时间是指A19T场效应管从导通到截止,或从截止到导通的时间。
较小的开关时间意味着更快的开关速度。
10. 噪声系数(NF):噪声系数是指A19T场效应管引入到信号中的噪声与输入信号之比。
较小的噪声系数意味着较低的噪声。
这些参数是评估A19T场效应管性能的重要指标,对于电子设备的设计和应用都至关重要。
场效应晶体管参数测量的实验报告(共9篇)实验2、场效应晶体管参数测量实验二场效应晶体管特性的测量与分析一前言场效应晶体管不同于一般的双极晶体管。
场效应晶体管是一种电压控制器件。
从工作原理看,场效应晶体管与电子管很相似,是通过改变垂直于导电沟道的电场强度去控制沟道的导电能力,因而称为“场效应”晶体管。
场效应晶体管的工作电流是半导体中的多数载流子的漂移流,参与导电的只有一种载流子,故又称“单极型”晶体管。
通常用“FET”表示。
场效应晶体管分为结型场效应管(JFET)和绝缘栅型场效应管(MISFET)两大类。
目前多数绝缘栅型场效应应为金属-氧化物-半导体(MOS)三层结构,缩写为MOSFET。
本实验对结型、MOS型场效应管的直流参数进行检测。
场效应管按导电沟道和工作类型可分为:???耗尽型??n沟????增强型MOSFET???耗尽型?? FET?p沟??增强型?????JFET?n沟?耗尽型???p沟???检测场效应管特性,可采用单项参数测试仪或综合参数测试仪。
同时,场效应管与双极管有许多相似之处,故通常亦采用XJ4810半导体管图示仪检测其直流参数。
本实验目的是通过利用XJ4810半导体管图示仪检测场效应管的直流参数,了解场效应管的工作原理及其与双极晶体管的区别。
二实验原理1. 实验仪器实验仪器为XJ4810图示仪,与测量双极晶体管直流参数相似,但由于所检测的场效应管是电压控制器件,测量中须将输入的基极电流改换为基极电压,这可将基极阶梯选择选用电压档(伏/级);也可选用电流档(毫安/级),但选用电流档必须在测试台的B-E间外接一个电阻,将输入电流转换成输入电压。
测量时将场效应管的管脚与双极管脚一一对应,即G(栅极)? B(基极);S(源极)? E(发射极);D(漏极)? C(集电极)。
值得注意的是,测量MOS管时,若没有外接电阻,必须避免阶梯选择直接采用电流档,以防止损坏管子。
另外,由于场效应管输入阻抗很高,在栅极上感应出来的电荷很难通过输入电阻泄漏掉,电荷积累会造成电位升高。
MOSFET参数及其测试方法MOSFET(金属-氧化物-半导体场效应晶体管)是一种常用的电子器件,广泛应用于数字电路、模拟电路和功率电子等领域。
测试MOSFET的参数对于设计和制造电子设备至关重要。
本文将介绍MOSFET的常见参数以及测试方法。
1. 阈值电压(Vth):阈值电压是指在MOSFET的控制端(Gate)与源极(Source)之间的电压达到一定值时,MOSFET开始导通。
测试阈值电压的方法是将源极和漏极间施加常数电流,然后逐渐增加Gate与源极间的电压,直到MOSFET开始导通。
通过测量此时的电压值,即为阈值电压。
2. 最大漏极电流(Idmax):最大漏极电流是指在给定的Gate电压下,MOSFET可以承受的最大漏极电流。
测试最大漏极电流的方法是将Gate电压设为最大限制值,然后逐渐增加漏极电流,直到MOSFET无法继续工作或达到特定的温度上限。
通过测量此时的漏极电流值,即为最大漏极电流。
3.开关时间(tON和tOFF):开关时间是指MOSFET从导通到截止或从截止到导通的时间。
测试开关时间的方法是将MOSFET的Gate电压逐渐改变,然后测量相应的漏极电流和电压响应。
开关时间通常由不同的测量参数定义,例如开关上升时间(tONrise)和开关下降时间(tONfall)等。
4. 漏极电阻(Rdson):漏极电阻是指MOSFET在导通状态下的漏极与源极间的电阻。
由于MOSFET的导通状态表现为一个电阻,该电阻值会对功率损耗、功率放大和效率等因素产生影响。
测试漏极电阻的方法是将MOSFET导通,然后测量漏极电压和漏极电流,通过计算得到漏极电阻。
5. 线性增益(gm):线性增益是指MOSFET在工作于线性区域时,Gate电压变化与漏极电流变化之间的比值。
测试线性增益的方法是在线性区域内,逐渐改变Gate电压,并测量相应的漏极电流变化。
通过计算Gate电压变化与漏极电流变化的比值,即可得到线性增益。
Cds 漏-源电容
Cdu 漏-衬底电容
Cgd 栅-源电容
Cgs 漏-源电容
Ciss 栅短路共源输入电容
Coss 栅短路共源输出电容
Crss 栅短路共源反向传输电容
D 占空比(占空系数,外电路参数)di/dt 电流上升率(外电路参数)
dv/dt 电压上升率(外电路参数)
ID 漏极电流(直流)
IDM 漏极脉冲电流
ID(on) 通态漏极电流
IDQ 静态漏极电流(射频功率管)
IDS 漏源电流
IDSM 最大漏源电流
IDSS 栅-源短路时,漏极电流
IDS(sat) 沟道饱和电流(漏源饱和电流)IG 栅极电流(直流)
IGF 正向栅电流
IGR 反向栅电流
IGDO 源极开路时,截止栅电流
IGSO 漏极开路时,截止栅电流
IGM 栅极脉冲电流
IGP 栅极峰值电流
IF 二极管正向电流
IGSS 漏极短路时截止栅电流
IDSS1 对管第一管漏源饱和电流
IDSS2 对管第二管漏源饱和电流
Iu 衬底电流
Ipr 电流脉冲峰值(外电路参数)
gfs 正向跨导
Gp 功率增益
Gps 共源极中和高频功率增益
GpG 共栅极中和高频功率增益
GPD 共漏极中和高频功率增益
ggd 栅漏电导
gds 漏源电导
K 失调电压温度系数
Ku 传输系数
L 负载电感(外电路参数)
LD 漏极电感
Ls 源极电感
rDS 漏源电阻
rDS(on) 漏源通态电阻
rDS(of) 漏源断态电阻
rGD 栅漏电阻
rGS 栅源电阻
Rg 栅极外接电阻(外电路参数)
RL 负载电阻(外电路参数)
R(th)jc 结壳热阻
R(th)ja 结环热阻
PD 漏极耗散功率
PDM 漏极最大允许耗散功率
PIN 输入功率
POUT 输出功率
PPK 脉冲功率峰值(外电路参数)
to(on) 开通延迟时间
td(off) 关断延迟时间
ti 上升时间
ton 开通时间
toff 关断时间
tf 下降时间
trr 反向恢复时间
Tj 结温
Tjm 最大允许结温
Ta 环境温度
Tc 管壳温度
Tstg 贮成温度
VDS 漏源电压(直流)
VGS 栅源电压(直流)
VGSF 正向栅源电压(直流)
VGSR 反向栅源电压(直流)
VDD 漏极(直流)电源电压(外电路参数)VGG 栅极(直流)电源电压(外电路参数)Vss 源极(直流)电源电压(外电路参数)VGS(th) 开启电压或阀电压
V(BR)DSS 漏源击穿电压
V(BR)GSS 漏源短路时栅源击穿电压
VDS(on) 漏源通态电压
VDS(sat) 漏源饱和电压
VGD 栅漏电压(直流)
Vsu 源衬底电压(直流)
VDu 漏衬底电压(直流)
VGu 栅衬底电压(直流)
Zo 驱动源内阻
η漏极效率(射频功率管)
Vn 噪声电压
aID 漏极电流温度系数ards 漏源电阻温度系数。
