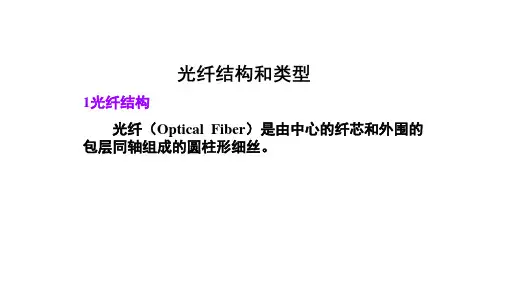

光纤结构和类型

第一章 光纤的基本理论1、光纤的结构：光纤是截面很小的可绕透明长丝，它在长距离内具有束缚和传输光的作用。

光纤由纤芯、包层和涂覆层构成，折射率从里到外依次减小（n 纤芯>n 包层>n 涂覆层）2、光纤的分类：（1）按光纤横截面上折射率分布的不同，可以将光纤分为阶跃折射率分布光纤 (简称阶跃光纤，适用于短距离传输 )和渐变折射率分布光纤 (简称渐变光纤，适用于长距离传输 )。

（2）根据传导模式数量的不同，光纤可以分为单模光纤和多模光纤两类。

单模光纤的纤芯直径很小，为4μm~10μm ，包层直径为125μm 。

多模光纤的纤芯一般为50μm,包层的外径为125μm 。

（3）按光纤构成的原材料分为石英系光纤、多组分玻璃光纤、塑料包层光纤、全塑光纤。

（4）按光纤的套塑层可分为紧套光纤和松套光纤。

3、光纤的相对折射率差：其中n1为纤芯的折射率， n2为包层折射率。

4、光纤的数值孔径为：NA5、假若在长为L 的光纤中，走得最快的模式所用的时间为τmin ，走得最慢的模式所用的时间为τmax ，则最大时延差Δτmax 为6、在多模渐变折射率光纤中，相对折射率差定义为 其中n(0)、n2分别是r = 0处的和包层的折射率。

7、渐变光纤的本地数值孔径公式：其中n （r ）为渐变光纤纤芯折射率。

8、亥姆霍兹方程 方程求解方法主要有两种：标量近似解和矢量解。

9、光纤的归一化频率10、归一化截止频率Vc 可求出截止波长λc(课本P15)当λ<λc 时，该模式可传输；而当λ>λc 时，该模式就截止。

11、图1—9（P16），注意横、纵坐标所表示的含义。

12、阶跃光纤中的模数量以M 表示，则M=V^2/2(详见课本P18)13、衡量光纤损耗特性的参数为衰减系数（损耗系数） ，定义为单位长度光纤引起的光功率衰减，其表达式为 其中Pi 为输入光纤的光功率，Po 为光纤输出的光功率。

14、造成光纤损耗的因素：引起光纤损耗的因素有吸收损耗、散射损耗和其它损耗，这些损耗又可以归纳为本征损耗、制造损耗和附加损耗等。

简述光纤结构光纤是一种高速的通信传输媒介，其结构是由两部分组成：光纤芯和包覆在芯外面的光纤套。

光纤芯是由高折射率的材料制成，通常采用二氧化硅（SiO2）或氟化物等材料。

而光纤套则是由低折射率的材料制成，常见的有氧化铝（Al2O3）或者聚合物等。

一、单模光纤结构单模光纤是指只能传输一条光信号的光纤。

其芯径非常小，只有几个微米，所以只能传输单一波长的光信号。

单模光纤主要由三个部分组成：芯、包层和涂层。

1. 芯单模光纤中心最细处为芯，其直径约为9μm至10μm左右。

芯是由高折射率材料制成，通常采用二氧化硅（SiO2）或者氟化物等材料。

2. 包层包层位于芯外面，其厚度约为0.5μm至1μm左右。

包层是由低折射率材料制成，通常采用氧化铝（Al2O3）或者聚合物等。

3. 涂层涂层是为了保护光纤而涂在包层外面的一层材料，通常采用聚合物材料。

二、多模光纤结构多模光纤是指可以传输多条光信号的光纤。

其芯径相对较大，可以传输多个波长的光信号。

多模光纤主要由三个部分组成：芯、包层和涂层。

1. 芯多模光纤中心较粗，其直径约为50μm至100μm左右。

芯是由高折射率材料制成，通常采用二氧化硅（SiO2）或者氟化物等材料。

2. 包层包层位于芯外面，其厚度约为0.5μm至1μm左右。

包层是由低折射率材料制成，通常采用氧化铝（Al2O3）或者聚合物等。

3. 涂层涂层是为了保护光纤而涂在包层外面的一层材料，通常采用聚合物材料。

三、双向传输光纤结构双向传输光纤是指可以同时传输两个方向的光信号的光纤。

其结构与单模光纤类似，但是在芯心处采用了一种特殊的结构，使得光信号可以同时进行正向和反向传输。

四、光纤缆结构光纤缆是由若干根光纤通过绞合、层绕等方式制成的一种电缆，可分为室内光缆和室外光缆两种。

其主要由四部分组成：内芯、填充物、护套和外护套。

1. 内芯内芯是由若干根光纤以一定规律排列组成的，通常采用PBT塑料或者聚乙烯等材料制成。

2. 填充物填充物主要是为了保证内芯稳定，避免产生弯曲等影响其传输性能的因素。

光纤的结构及分类光纤是一种能够将光信号传输的特殊材料，它以其高带宽、低损耗和抗干扰能力强等优势，被广泛应用于通信、医疗、军事等领域。

光纤的结构和分类对于其应用的效果和性能起着重要作用。

一、光纤的结构光纤的基本结构包括纤芯、包层和包护层三部分。

纤芯是光信号传输的核心部分，它由高折射率材料制成，光信号在纤芯中传输。

包层是纤芯的外层，由低折射率材料构成，起到引导光信号的作用。

包护层是光纤的最外层，由塑料或聚合物材料制成，主要用于保护纤芯和包层，防止光信号的损耗和干扰。

二、光纤的分类根据光纤的传输模式不同，可以将光纤分为单模光纤和多模光纤两大类。

1. 单模光纤单模光纤的纤芯直径较小，通常为8-10微米，纤芯和包层的折射率差异较大。

由于纤芯较小，光线在光纤中传播时只有一条径路，因此称为单模光纤。

单模光纤的传输损耗较小，能够传输更远距离的信号，具有高带宽和高传输速率的特点。

单模光纤主要应用于长距离通信和高速数据传输领域。

2. 多模光纤多模光纤的纤芯直径较大，通常为50-100微米，纤芯和包层的折射率差异较小。

由于纤芯较大，光线在光纤中传播时会有多条径路，因此称为多模光纤。

多模光纤的传输损耗较大，传输距离较短，传输速率较低。

多模光纤主要应用于局域网、视频监控和短距离通信等领域。

除了按照传输模式分类，光纤还可以根据使用环境不同进行分类。

1. 室内光纤室内光纤是指用于建筑物内部的光纤，主要用于局域网、数据中心和室内通信等场合。

室内光纤采用低烟无卤材料制造，具有阻燃、低毒、低烟的特点。

室内光纤通常外层为白色或黄色，易于识别和安装。

2. 室外光纤室外光纤是指用于户外环境的光纤，主要用于长距离通信和城域网等场合。

室外光纤采用特殊的护套材料，具有良好的抗拉强度和耐候性。

室外光纤通常外层为黑色，能够抵御紫外线和恶劣天气的影响。

总结：光纤作为一种重要的信息传输介质，在现代通信领域起着不可替代的作用。

光纤的结构和分类对于其传输性能和应用场景有着重要影响。

光纤结构引言光纤是一种用于传输光信号的特殊材料，它具有高速、大带宽和低损耗等优点，被广泛应用于通信、医疗、军事等领域。

本文将详细介绍光纤的结构和工作原理。

光纤的基本结构光纤由三个部分组成：芯、包层和外包层。

1. 芯光纤的芯是其中最重要的部分，它是一个细长的柱状结构，负责传输光信号。

芯通常由高折射率材料制成，如硅或玻璃。

其直径一般为几个微米至几十个微米。

2. 包层芯周围包覆着一个较低折射率的包层，用于限制光信号在芯内传播时的损耗。

包层通常由掺杂有其他元素的材料制成，如掺氟化碳或掺硅氧化物。

3. 外包层外包层是覆盖在包层外部的一层保护性涂层，主要起到保护和加强作用。

外包层通常由聚合物材料制成，具有良好的耐磨和抗化学腐蚀性能。

光纤的工作原理光纤传输光信号的原理基于总反射。

当光线从一介质（如芯）进入另一介质（如包层）时，会发生折射现象。

如果光线的入射角度大于临界角，就会发生全反射，即光线完全被反射回原介质中。

光纤利用这种全反射现象将光信号沿着芯内传输。

当光信号从一个端口输入到光纤中时，它会以一定的角度进入芯中并沿着芯内壁进行多次全反射，最终到达另一个端口。

这样就实现了信号的传输。

光纤的类型根据不同的应用需求和结构特点，可以将光纤分为多种类型。

1. 单模光纤单模光纤是一种核心直径非常小的光纤，通常为几个微米。

它可以使得只有一个波长（单色）的光能够在其中传播，并且具有较低的传输损耗和较高的传输容量。

单模光纤主要用于长距离通信和高速数据传输。

2. 多模光纤多模光纤的核心直径较大，通常为几十个微米。

它可以使得多个波长（多色）的光能够在其中传播，但由于不同波长的光在传播过程中会发生色散现象，导致信号失真和损耗增加。

多模光纤主要用于短距离通信和局域网。

3. 具有特殊结构的光纤除了单模和多模光纤外，还有一些具有特殊结构的光纤，如光栅光纤、微结构光纤等。

这些特殊结构的光纤可以实现更复杂的功能，如滤波、分束、耦合等。

光纤的应用由于其优异的性能和广泛的应用前景，光纤已经成为现代社会不可或缺的一部分。

光纤的结构及分类光纤是由高折射率的核心和低折射率的包层组成的一种传输光信号的特殊导光材料。

其主要结构包括核心、包层和包层外的绝缘覆盖层。

光纤的分类可以根据其传输模式、纤芯直径和波长等不同因素进行划分。

一、光纤的结构1. 核心（Core）：光纤的核心是由高折射率的材料组成，其主要作用是传输光信号。

核心的直径通常在5-10微米之间，不同类型的光纤核心材料有不同的特性，如镀金、氧化硅、氮化硅、掺铒光纤等。

2. 包层（Cladding）：包层是由低折射率的材料包裹核心的外部层，其主要作用是限制光信号在核心中的传输，避免信号的丢失和衰减。

包层的折射率通常比核心小0.1-0.5个百分点，以保证光信号在核心和包层之间产生全反射并得以传输。

3. 包层外的绝缘覆盖层（Buffer Coating）：为了保护光纤不受外界环境的影响，通常在包层外面再包裹一层绝缘覆盖层，用来防止光纤被损坏和保持其稳定的传输性能。

二、光纤的分类1.根据传输模式分：光纤可以分为单模光纤和多模光纤两种。

- 单模光纤（Single-mode Fiber）：单模光纤的核心直径较小，一般在8-10微米之间，适用于长距离、高速、高容量的通信传输。

由于其只允许一种光模式通过，并具有低损耗和高带宽等优点，因此在长距离通信系统中得到广泛应用。

- 多模光纤（Multimode Fiber）：多模光纤的核心直径较大，一般在50-62.5微米之间，适用于短距离、低速、低容量的数据传输。

由于其允许多个光模式通过，并具有较大的接口尺寸和低制造成本等优点，因此在局域网、数据中心和短距离通信系统中得到广泛应用。

2.根据纤芯直径分：光纤可以分为粗芯光纤和细芯光纤两种。

- 粗芯光纤（大芯径光纤，Large Core Fiber）：粗芯光纤的纤芯直径一般大于50微米，适用于低成本、简单安装和短距离通信。

由于其光损耗较大，带宽较小，主要用于家庭网络、CCTV监控等领域。

- 细芯光纤（小芯径光纤，Small Core Fiber）：细芯光纤的纤芯直径一般小于50微米，适用于高容量、高速、长距离通信。

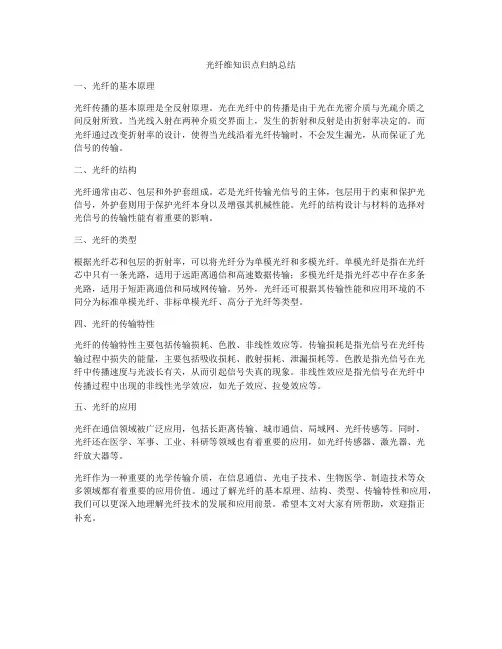

光纤维知识点归纳总结一、光纤的基本原理光纤传播的基本原理是全反射原理。

光在光纤中的传播是由于光在光密介质与光疏介质之间反射所致。

当光线入射在两种介质交界面上，发生的折射和反射是由折射率决定的。

而光纤通过改变折射率的设计，使得当光线沿着光纤传输时，不会发生漏光，从而保证了光信号的传输。

二、光纤的结构光纤通常由芯、包层和外护套组成。

芯是光纤传输光信号的主体，包层用于约束和保护光信号，外护套则用于保护光纤本身以及增强其机械性能。

光纤的结构设计与材料的选择对光信号的传输性能有着重要的影响。

三、光纤的类型根据光纤芯和包层的折射率，可以将光纤分为单模光纤和多模光纤。

单模光纤是指在光纤芯中只有一条光路，适用于远距离通信和高速数据传输；多模光纤是指光纤芯中存在多条光路，适用于短距离通信和局域网传输。

另外，光纤还可根据其传输性能和应用环境的不同分为标准单模光纤、非标单模光纤、高分子光纤等类型。

四、光纤的传输特性光纤的传输特性主要包括传输损耗、色散、非线性效应等。

传输损耗是指光信号在光纤传输过程中损失的能量，主要包括吸收损耗、散射损耗、泄漏损耗等。

色散是指光信号在光纤中传播速度与光波长有关，从而引起信号失真的现象。

非线性效应是指光信号在光纤中传播过程中出现的非线性光学效应，如光子效应、拉曼效应等。

五、光纤的应用光纤在通信领域被广泛应用，包括长距离传输、城市通信、局域网、光纤传感等。

同时，光纤还在医学、军事、工业、科研等领域也有着重要的应用，如光纤传感器、激光器、光纤放大器等。

光纤作为一种重要的光学传输介质，在信息通信、光电子技术、生物医学、制造技术等众多领域都有着重要的应用价值。

通过了解光纤的基本原理、结构、类型、传输特性和应用，我们可以更深入地理解光纤技术的发展和应用前景。

希望本文对大家有所帮助，欢迎指正补充。

光纤光缆的结构与分类光纤光缆是一种传输光信号的特殊电缆，由光纤和光缆组成。

光纤是一种用于传输光信号的细长光导纤维，而光缆则是将多根光纤固定在一起并加以保护的电缆。

光纤芯是光纤光缆的核心部分，用于传输光信号。

它通常由纯净的二氧化硅或其他高折射率材料制成。

光纤芯通常有两种类型：单模光纤芯和多模光纤芯。

单模光纤芯适用于长距离传输，其芯径较小，通常为9μm，能够传输更多的光信号，并且减少了光信号的传输损耗。

多模光纤芯适用于短距离传输，其芯径较大，通常为50μm或62.5μm，能够传输更多的光信号，但传输距离较短。

包层是光纤芯的外层，用于保护光纤芯，并且能够保持光信号在光纤内部的传输。

包层一般由聚合物材料制成，其折射率要比光纤芯低，以确保光信号能够通过全反射的方式在光纤内部进行传输，并减少光信号的损耗。

包层的厚度一般为几十微米。

外护套是光缆的最外层，用于保护光纤芯和包层，并且使光缆能够适应各种恶劣的环境条件。

外护套通常由聚合物材料制成，具有良好的耐磨损、耐腐蚀和防水性能。

根据光纤光缆的应用和结构特点，可以将其分为多种不同的分类。

按照光纤芯的类型分类，光纤光缆可以分为单模光缆和多模光缆。

单模光缆适用于长距离传输和高速传输，其传输距离可以达到几十公里甚至上百公里，并且能够传输高速光信号。

多模光缆适用于短距离传输和低速传输，一般传输距离在几百米到数千米。

按照结构形式分类，光纤光缆可以分为散束式光缆、屏蔽式光缆和光纤束管光缆。

散束式光缆由多根裸纤束在一定的规则下排布而成，适用于较短距离的传输。

屏蔽式光缆在光纤束的外部加上一层金属铝箔或铜网屏蔽，以提供更好的抗干扰能力。

光纤束管光缆是将多根光纤芯与包层一起由光缆套管形成的光缆结构，适用于长距离传输和复杂环境下的应用。

综上所述，光纤光缆的结构和分类较为复杂，不同结构和分类的光纤光缆适用于不同的应用场景，能够满足不同的传输需求。

随着技术的不断进步，光纤光缆的结构和分类也在不断创新和发展，为更高效、稳定和可靠的光信号传输提供了坚实的基础。

光纤传输重要基础知识点光纤传输是一种常见且广泛应用于通信领域的数据传输技术。

它利用光的物理特性，将信息以光信号的形式通过光纤传输，具有传输速度快、带宽大、抗干扰能力强等优点。

下面将介绍一些光纤传输的重要基础知识点。

1. 光纤的结构和工作原理：光纤主要由纤芯、包层和包覆组成。

光信号通过纤芯的全内反射来传输。

纤芯的折射率高于包层，确保光信号沿纤芯内部传播而不会发生衰减。

包层的作用是保护纤芯，并通过降低折射率的差异减小信号的传播损耗。

2. 光纤的类型：常见的光纤类型包括单模光纤（Single Mode Fiber，SMF）和多模光纤（Multi Mode Fiber，MMF）。

单模光纤适用于远距离传输，传输的光信号只有一个传播模式。

多模光纤适用于短距离传输，传输的光信号可以同时具备多个传播模式。

3. 光纤的衰减和色散：光信号在光纤中传输时会发生衰减和色散效应。

衰减是指光信号强度随传输距离增加而减弱，常用单位是分贝（dB）。

色散是指光信号在传输过程中不同波长的光信号到达终点的时间不同，导致信号畸变和距离限制。

为了减小衰减和色散带来的影响，可以采用光纤光放大器和补偿技术。

4. 光纤的连接和连接器：在光纤传输中，需要对光纤进行连接。

常用的光纤连接器包括FC（Fiber Connector）、SC（Subscriber Connector）和LC（Lucent Connector）等。

这些连接器可以实现光纤之间的精确对接，确保信号的传输质量。

5. 光纤网络的组成：光纤传输技术被广泛应用于构建各种类型的光纤网络。

光纤网络包括传输子系统、交换子系统和接入子系统。

传输子系统负责光信号的传输和放大，交换子系统实现光信号的转发和路由，接入子系统连接终端用户与光纤网络之间。

总的来说，光纤传输作为一种重要的数据传输技术，具有众多优点和广泛应用前景。

掌握光纤传输的基础知识，对于理解光纤通信原理、设计光纤网络以及解决光纤传输中的问题都具有重要意义。

光纤光缆的结构与分类光纤光缆是使用光导纤维传输光信号的通信线缆。

它由多种材料和结构组成，根据用途的不同，可以分成多种不同的类型。

下面将详细介绍光纤光缆的结构和分类。

1. 纤芯（Core）：纤芯是光信号在光纤中传输的核心部分，通常由高折射率的材料（如石英）组成。

纤芯的直径决定了光纤的传输性能，通常有50微米（μm）和62.5微米两种规格。

2. 包层（Cladding）：包层是包裹在纤芯外部的一层低折射率材料，通常由石英或塑料制成。

包层的作用是使光信号在纤芯内部反射，防止信号能量的损失。

3. 套层（Coating）：套层是包裹在包层外的一层保护材料，通常由聚合物制成。

套层的主要作用是保护光纤免受机械和环境的损害。

4. 强化材料（Strength member）：强化材料是纤芯、包层和套层的支撑结构，通常由玻璃或塑料制成。

强化材料的作用是增加光缆的强度和耐张力。

5. 护套（Jacket）：护套是位于光缆外部的一层保护材料，通常由聚合物制成。

护套的作用是保护光缆免受外部环境的侵害，如湿度、温度和化学腐蚀等。

1. 单模光纤（Single-mode fiber）：单模光纤的纤芯直径较小，通常为9微米（μm），光信号只能沿着一个路径传输。

由于传输距离较长且传播损耗较低，单模光纤常用于远距离通信和长距离数据传输。

2. 多模光纤（Multi-mode fiber）：多模光纤的纤芯直径较大，通常有50微米（μm）和62.5微米两种规格。

光信号可以沿着多个路径传输，但传输距离较短且传播损耗较高。

多模光纤常用于局域网（LAN）和短距离数据传输。

3. 双芯光纤（Dual-core fiber）：双芯光纤是一种特殊的光纤结构，具有两个纤芯，可以同时传输两个独立的信号。

双芯光纤常用于家庭网络和有线电视传输等应用。

4.光缆结构分类：根据光缆的结构和用途的不同，光缆可以分为室内光缆、室外光缆、敷设光缆、桥架光缆、井道光缆等。

室内光缆常用于局域网和数据中心等室内通信网络；室外光缆常用于长距离通信线路和城市光纤骨干网；敷设光缆常用于光缆敷设任务；桥架光缆常用于桥梁和铁路等特殊环境下的通信；井道光缆常用于建筑物内的光缆敷设。

光纤光缆基础知识1. 光纤的结构是怎么样的？光纤裸纤一般分为三层：纤芯、包层和涂覆层。

光纤的结构：光纤纤芯和包层是由不同折射率的玻璃组成，中心为高折射率玻璃纤芯(掺锗二氧化硅)，中间为低折射率硅玻璃包层(纯二氧化硅)。

光以一特定的入射角度射入光纤，在光纤和包层间发生全发射（由于包层的折射率稍低于纤芯），从而可以在光纤中传播。

涂覆层的主要作用是保护光纤不受外界的损伤，同时又增加光纤的柔韧性。

正如前面所述，纤芯和包层都是玻璃材质，不能弯曲易碎，涂覆层的使用则起到保护并延长光纤寿命的作用。

2.光缆的组成光纤由纯石英以特别的工艺拉丝成比头发还细中间有几介质的玻璃管，它的质地脆易断，因此需要外加一层保护层。

光纤外层加上塑料保护套管及塑料外皮就成了光缆。

光缆包含光纤，光纤就是光缆内的玻璃纤维，广泛上来说光纤是光缆，都是一种传输介质。

但严格意义上讲，两者是不相同的产品，光纤和光缆的区别：光纤是一种传输光束的细而柔软的媒质。

多数光纤在使用前必须由几层保护结构包覆，包覆后的缆线即被称为光缆。

所以光纤是光缆的核心部分，光纤经过一些构件极其附属保护层的保护就构成了光缆。

3.光纤的工作波长？光是由它的波长来定义，在光纤通信中，使用的光是在红外区域中的光，此处光的波长大于可见光。

在光纤通信中，典型的波长是800到1600nm，其中最常用的波长是850nm、1310nm和1550nm。

在选择传输波长时，主要综合考虑光纤损耗和散射。

目的是通过向最远的距离、以最小的光纤损耗来传输最多的数据。

在传输中信号强度的损耗就是衰减。

衰减度与波形的长度有关，波形越长，衰减越小。

光纤中使用的光在850、1310、1550nm处的波长较长，故此光纤的衰减较小，这也导致较少的光纤损耗。

并且这三个波长几乎具有零吸收，最为适合作为可用光源在光纤中传输。

4.最小色散波长和最小损耗波长在目前商用光纤中，什么波长的光具有最小色散？什么波长的光具有具有最小损耗？1310nm波长的光具有最小色散，1550nm波长的光具有最小损耗。
