转子泵工作原理

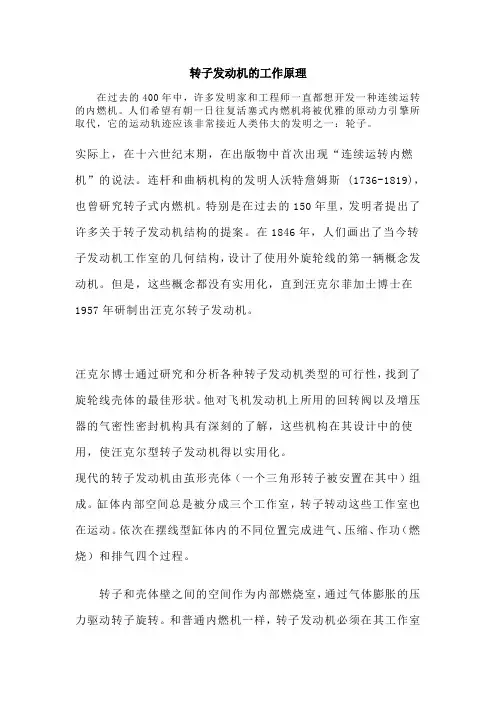

转子发动机的工作原理

在过去的400年中，许多发明家和工程师一直都想开发一种连续运转的内燃机。人们希望有朝一日往复活塞式内燃机将被优雅的原动力引擎所取代，它的运动轨迹应该非常接近人类伟大的发明之一：轮子。

实际上，在十六世纪末期，在出版物中首次出现“连续运转内燃机”的说法。连杆和曲柄机构的发明人沃特詹姆斯 (1736-1819)，也曾研究转子式内燃机。特别是在过去的150年里，发明者提出了许多关于转子发动机结构的提案。在1846年，人们画出了当今转子发动机工作室的几何结构，设计了使用外旋轮线的第一辆概念发动机。但是，这些概念都没有实用化，直到汪克尔菲加士博士在1957年研制出汪克尔转子发动机。

汪克尔博士通过研究和分析各种转子发动机类型的可行性，找到了旋轮线壳体的最佳形状。他对飞机发动机上所用的回转阀以及增压器的气密性密封机构具有深刻的了解，这些机构在其设计中的使用，使汪克尔型转子发动机得以实用化。

现代的转子发动机由茧形壳体（一个三角形转子被安置在其中）组成。缸体内部空间总是被分成三个工作室，转子转动这些工作室也在运动。依次在摆线型缸体内的不同位置完成进气、压缩、作功（燃烧）和排气四个过程。

转子和壳体壁之间的空间作为内部燃烧室，通过气体膨胀的压力驱动转子旋转。和普通内燃机一样，转子发动机必须在其工作室中相继形成四个工作过程。如果将三角形的转子放置在圆形壳体的中心部，工作室将不会随着壳体内部转子的旋转而在体积上发生变化。即使空燃混合气在那里点燃，燃烧气体的膨胀压力也仅作用在转子的中部，不会产生旋转。这就是为什么壳体的内侧圆周被设计成旋轮线外形并和安装在偏心轴上的转子组装在一起的原因。因此，每转一圈，工作室的体积变化两次，从而实现内燃机的四个工作过程。

在汪克尔型转子发动机上，转子的顶点随着发动机壳体内圆周的椭圆形壳体而运动，同时保持与围绕在发动机壳体中心的一个偏心轨道上的输出轴齿轮的接触。三角形转子的轨道是用一个相位齿轮机构来规定的。相位齿轮包括安装在转子内侧的一个内齿圈和安装在偏心轴上的一个外齿轮。如果转子齿轮在其内侧有30个齿，轴齿轮将在其外原周上有20个齿，由此得到其齿数比为3:2。由于这一齿数比，转子和轴之间的转速比被限定为1:3。和偏心轴相比，转子有较长的转动周期。转子转动一圈，偏心轴转动三圈。当发动机转速为3000 转/分时，转子的速度只有1000 转/分。

凸轮双转子泵工作原理

凸轮双转子泵是一种利用转子间齿形凹槽的闭口容积泵。该泵由一个内转子和一个外转子组成。内转子有一个外齿轮，外转子有一个内齿轮，两者的齿与齿之间相互啮合。内转子和外转子都由凸轮驱动，通过转轴连接在一起，彼此相对旋转。

工作原理如下:

1. 初始状态：内转子和外转子作为一个整体静止，内外齿轮之间的齿面紧密贴合。

2. 吸入过程：当内外转子绕着各自的轴相对旋转时，凸轮将内转子推动向外转子方向移动。由于内外齿轮啮合，内转子随之在外转子内部移动，形成一系列密封的工作腔。当内转子和外转子的转动将工作腔连接到吸入口时，工作腔内部的压力下降，导致液体从吸入口进入工作腔内。

3. 密封过程：当内转子继续相对移动，工作腔与吸入口分离，并且随着凸轮的继续作用，内转子开始朝外转子方向推动。由于内外齿轮的传动，工作腔内的液体被推送到泵的出口。

4. 排出过程：内转子和外转子继续旋转，工作腔逐渐靠近排出口。当工作腔与排出口连接时，内外齿轮的传动将液体推送到排出口处。

通过不断重复上述吸入、密封和排出过程，凸轮双转子泵可以持续地将液体从吸入口吸入并排出到出口，实现液体的输送功能。

转子泵、离心水泵及螺杆泵的工作原理与优缺点对比

目前在国内的工艺流程泵中使用范畴最广的是：转子泵、离心水泵、螺杆泵等。以下就为您详细讲解转子泵、离心水泵、螺杆泵的工作原理及优缺点比较。

一、定义

1 转子泵

转子泵又称胶体泵、凸轮泵、三叶泵或万用传输泵等，属于容积泵。它是借助于运转腔里的多个固定容积传输单位的周期性转化来满足传输流体的目的。

2 离心水泵

离心水泵的运转工作原理就是离心运动，离心其实是物体惯性的展现，比如雨伞上的水滴，当雨伞缓慢运转时，水滴会跟随雨伞运转，这是因为雨伞与水滴的磨擦力做为给水滴的向心力使然。但是如果雨伞运转加快，这个磨擦力不足以使水滴在做圆周运动，那么水滴将脱离雨伞向外缘运动，就象用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出，这个就是所谓的离心。

离心水泵运转时，迅速转动的叶轮叶片驱动介质运转，将介质甩出,从而满足传输的目的江南泵阀。离心水泵在运转前，泵体与进水管务必罐满介质造成真空状态，当叶轮迅速运转时，叶片促使介质很快转动，转动着的介质在离心力的用处下从叶轮中飞去，泵内的介质被抛出后，叶轮的中心部分造成真空区域，外部的介质在大汽压头的用处下经过管网压到了进水管内。这样循环不已，就可以达到连续传输。

3 螺杆泵

螺杆泵是按迥转啮合容积式工作原理运转的新型泵种，首要运转部件是偏心螺杆【转子】与固定的衬套【定子】。由于该二部件的特殊几何形状，分别造成单独的密封容腔，液体在轴向被均匀推行流动，内部流速低，容积维持不变，压头平稳，因而不会发生涡流与搅动。

除此之外，螺杆泵还具有以下优势：

1)压头与泵流量范畴宽阔。压头约在三、4-340千克力/cm 2，泵流量可达3003000立方；

2)运送介质的类型与粘度范畴宽广；

3)因为泵内的回转部件惯性力较低，故可应用很高的转速；

4)吸入性能好，具有较强的自吸式效率；

转子式机油泵的工作原理

转子泵由泵体、泵盖、滤网、子齿数比外转子的齿数少内转子（主动）、外转子 〔 从动）等组成．内转子与泵壳偏心安装．内转动时，内外转子的空间发生由小变大当内转子驱动外转子转，再由大变小的变化．压油作用．这种机油泵结构简单，工作可靠采用较多。

( 1 ）分解与清洗转子式机油泵。

( 2 ）主要零件的检修：

① 测量外转子与泵盖之间的间隙。外转子与泵盖间隙一般为0.10～0.16mm，极限值为0.20mm。如果磨损严重，应更换内外转子或机油泵总成。

② 测量外转子与内转子之间的间隙。外转子与内转子的间隙为

0.04～0.14mm，极限值为0.20mm。如果磨损严重，应更换外转子和内转子。

③ 测量外转子与泵体之间的间隙．外转子与内转子的间隙为0.20～0.30mm，极限值为0.381mm。如果磨损严重，应更机油泵总成。

④ 测量转子轴与泵体间的间隙。转子轴与泵体的间隙一般为0.032～0.070mm。如果磨损严重．应更换机油泵总成。

( 3 ）装配与调试。机油泵经过检修后，各机件应按与分解相反的顺序进拧紧油泵盖螺栓。首先安装转子总成，然后将集滤器壳安装在油泵壳上。按规定力矩拧紧油泵盖螺栓。安装时，限压阀总成然后将集滤器壳安装在油泵壳上。

机油泵装配后应进行总成试验，确认完好后再装车．试验方法与齿轮式机油泵相同
