mosfet的二级效应

  • 格式：docx
  • 大小：14.98 KB
  • 文档页数：3

mosfet的二级效应

摘要：

I.简介

- 简述MOSFET的基本概念

- 引入二级效应的概念

II.MOSFET的二级效应

- 解释什么是MOSFET的二级效应

- 列举并解释主要的二级效应

- 沟道调制效应

- 衬底效应

- 源极和漏极效应

- 亚阈值电流效应

III.二级效应的影响

- 讨论二级效应对MOSFET性能的影响

- 分析如何在设计过程中考虑二级效应

IV.二级效应的缓解策略

- 介绍几种缓解二级效应的策略

- 采用新技术和材料

- 优化器件结构

- 减小尺寸

V.总结 - 回顾MOSFET的二级效应及其影响

- 强调在设计和应用中考虑二级效应的重要性

正文：

MOSFET（金属-氧化物-半导体场效应晶体管）是一种广泛应用于集成电路中的基本器件。然而，MOSFET在工作过程中会产生一些二级效应，这会影响其性能。本文将详细介绍MOSFET的二级效应以及如何缓解这些效应。

首先，什么是MOSFET的二级效应？它是指在器件工作过程中，由于电场、载流子、温度等因素的变化而引起的器件特性变化。这些变化可能对器件的性能产生显著影响。主要的二级效应包括沟道调制效应、衬底效应、源极和漏极效应、亚阈值电流效应等。

沟道调制效应是指由于栅极电场对沟道中电子浓度的影响，导致器件导通电阻的变化。衬底效应是指源极和漏极的电荷对衬底电势的影响，从而改变沟道中的电荷分布。源极和漏极效应是指源极和漏极的电荷积累对器件性能的影响。亚阈值电流效应是指在弱电场下，由于载流子复合和器件内部电场分布不均匀，导致的电流放大现象。

这些二级效应对MOSFET的性能产生了很大的影响。例如，沟道调制效应可能导致器件导通电阻增大，影响器件的开关速度和功耗；衬底效应可能导致器件的阈值电压发生变化，进而影响器件的输入和输出特性；亚阈值电流效应可能导致器件的电流放大系数降低，影响信号传输的质量和效率。

在设计过程中，如何考虑二级效应以提高器件性能呢？一种方法是采用新技术和材料。例如，采用高k介电材料可以降低栅漏电容，减小沟道调制效应；采用应变硅可以提高电子迁移率，降低衬底效应。另一种方法是优化器件结构。例如，采用宽/薄栅极结构可以减小源极和漏极效应；采用多栅结构可以降低亚阈值电流效应。此外，减小尺寸也是一种有效的策略，可以降低各种二级效应的影响。

总之，MOSFET的二级效应对其性能具有重要影响。在设计和应用过程中，应充分考虑这些二级效应，采用适当的策略以提高器件性能。

合集下载

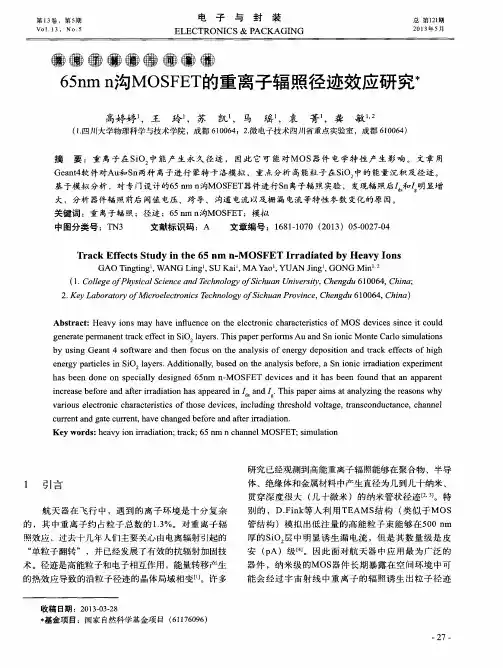

65nm n沟MOSFET的重离子辐照径迹效应研究

65nm n沟MOSFET的重离子辐照径迹效应研究

第１　３卷，第５期　ＶＯｌ　１　３．ＮＯ　５　电子与封装　

ＥＬＥＣＴＲＯＮＩＣＳ＆ＰＡＣＫＡＧＩＮＧ　总第１２１期　２０１　３年５月　

⑩⑧⑧⑧⑧⑧⑧④⑧　

６５ｎｍ　ｎ沟ＭＯＳＦＥＴ的重离子辐照径迹效应研究木　

高婷婷　，王玲　，苏　凯　，马　瑶　，袁　菁　，龚敏　，　（１．四川大学物理科学与技术学院，成都６１００６４；２．微电子技术四川省重点实验室，成都６１００６４）　

摘　要：重离子在ＳｉＯ，中能产生永久径迹，因此它可能对ＭＯＳ器件电学特性产生影响。文章用　

Ｇｅａｎｔ４软件对Ａｕ和Ｓｎ两种离子进行蒙特卡洛模拟，重点分析高能粒子在ＳｉＯ，中的能量沉积及径迹。　基于模拟分析，对专门设计的６５　ｎｍ　ｎ沟ＭＯＳＦＥＴ器件进行Ｓｎ离子辐照实验，发现辐照后Ｌ　和　明显增　

大，分析器件辐照前后阈值电压、跨导、沟道电流以及栅漏电流等特性参数变化的原因。　

关键词：重离子辐照；径迹；６５　ｎｍｎ沟ＭＯＳＦＥＴ；模拟　

中图分类号：ＴＮ３　文献标识码：Ａ　文章编号：１６８１—１０７０（２０１３）０５—００２７—０４　

Ｔｒａｃｋ　Ｅｆｆｅｃｔｓ　Ｓｔｕｄｙ　ｉｎ　ｔｈｅ　６５　ａｍ　ｎ－ＭＯＳＦＥＴ　Ｉｒｒａｄｉａｔｅｄ　ｂｙ　Ｈｅａｖｙ　Ｉｏｎｓ　ＧＡＯ　Ｔｉｎｇｔｉｎｇ　，ＷＡＮＧ　Ｌｉｎｇ　，ＳＵ　Ｋａｉ　，ＭＡ　Ｙａｏ　，ＹＵＡＮ　Ｊｉｎｇ　，ＧＯＮＧ　Ｍｉｎ　＇　

（１．ＣｏｌｌｅｇｅｏｆＰｈｙｓｉｃａｌＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙｏｆＳｉｃｈｕａｎ　Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｅｎｇｄｕ　６１００６４，Ｃｈｉｎａ；　

２．Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆＭｉｃｒｏｅｌｅｃｔｒｏｎｉｃｓ　Ｔｅｃｈｎｏｌｏｇｙ　ｏｆＳｉｃｈｕａｎ　Ｐｒｏｖｉｎｃｅ，Ｃｈｅｎｇｄｕ　６　１　００６４，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｈｅａｖｙ　ｉｏｎｓ　ｍａｙ　ｈａｖｅ　ｉｎｆｌｕｅｎｃｅ　ｏｎ　ｔｈｅ　ｅｌｅｃｔｒｏｎｉｃ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　ＭＯＳ　ｄｅｖｉｃｅｓ　ｓｉｎｃｅ　１ｔ　ｃｏｕｌｄ　

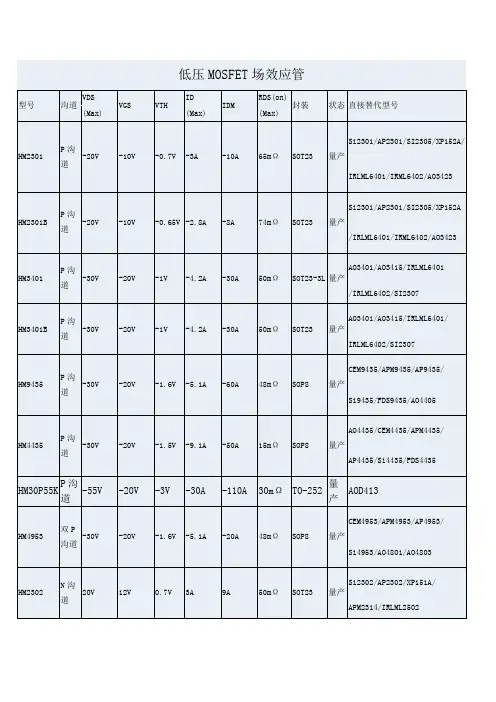

低压MOSFET场效应管

低压MOSFET场效应管

低压MOSFET场效应管

型号 沟道 VDS VGS VTH ID IDM RDS(on) 封装 状态 直接替代型号 (Max) (Max) (Max)

HM2301 P沟道 -20V -10V -0.7V -3A -10A 65mΩ SOT23 量产 Si2301/AP2301/SI2305/XP152A/

IRLML6401/IRML6402/AO3423

HM2301B P沟道 -20V -10V -0.65V -2.8A -8A 74mΩ SOT23 量产 Si2301/AP2301/SI2305/XP152A

/IRLML6401/IRML6402/AO3423

HM3401 P沟道 -30V -20V -1V -4.2A -30A 50mΩ SOT23-3L 量产 AO3401/AO3415/IRLML6401

/IRLML6402/SI2307

HM3401B P沟道 -30V -20V -1V -4.2A -30A 50mΩ SOT23 量产 AO3401/AO3415/IRLML6401/

IRLML6402/SI2307

HM9435 P沟道 -30V -20V -1.6V -5.1A -60A 48mΩ SOP8 量产 CEM9435/APM9435/AP9435/

Si9435/FDS9435/AO4405

HM4435 P沟道 -30V -20V -1.5V -9.1A -50A 15mΩ SOP8 量产 AO4435/CEM4435/APM4435/

AP4435/Si4435/FDS4435

HM30P55K P沟道 -55V -20V -3V -30A -110A 30mΩ TO-252 量产 AOD413

HM4953 双P沟道 -30V -20V -1.6V -5.1A -20A 48mΩ SOP8 量产 CEM4953/APM4953/AP4953/

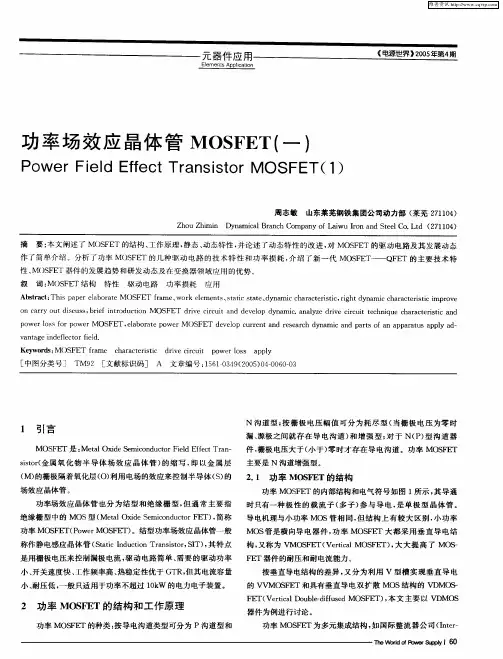

功率场效应晶体管MOSFET(一)

功率场效应晶体管MOSFET(一)

元器件应用．　Ｅ１ｅｍｅｎｔｓＡｐｐ１ｉｃａｔｉｏｎ

功率场效应晶体　《电源世界》２００５年第４期　

管ＭＯＳＦＥＴ（一）　

Ｐｏｗｅｒ　Ｆｉｅｌｄ　Ｅｆｆｅｃｔ　Ｔｒａｎｓｉｓｔｏｒ　ＭＯＳＦＥＴ（１）　

周志敏　山东莱芜钢铁集团公司动力部（莱芜２７１１０４）　

Ｚｈｏｕ　Ｚｈｉｍｉｎ　Ｄｙｎａｍｉｃａｌ　Ｂｒａｎｃｈ　Ｃｏｍｐａｎｙ　ｏｆ　Ｌａｉｗｕ　Ｉｒｏｎ　ａｎｄ　Ｓｔｅｅｌ　ＣｏＬｔｄ（２７１１０４）　

摘要：本文阐述了ＭＯＳＦＥＴ的结构、工作原理，静态、动态特性，并论述了动态特性的改进，对ＭＯＳＦＥＴ的驱动电路及其发展动态　

作了简单介绍。分￣ＴｓＪｊ率ＭＯＳＦＥＴ的几种驱动电路的技术特性和功率损耗，介绍了新一代Ｍ０ＳＦＥＴ——ＱＦＥＴ的主要技术特　

性、ＭＯＳＦＥＴ器件的发展趋势和研发动态及在变换器领域应用的优势。　

叙词：ＭＯＳＦＥＴ结构特性驱动电路功率损耗应用　

Ａｂｓｔｒａｃｔ．．Ｔｈｉｓ　ｐａｐｅｒ　ｅｌａｂｏｒａｔｅ　ＭＯＳＦＥＴ　ｆｒａｍｅ、ｗｏｒｋ　ｅｌｅｍｅｎｔｓ、ｓｔａｔｉｃ　ｓｔａｔｅ、ｄｙｎａｍｉｃ　ｃｈａｒａｃｔｅｒｉｓｔｉｃ，ｒｉｇｈｔ　ｄｙｎａｍｉｃ　ｃｈａｒａｃｔｅｒｉｓｔｉｃ　ｉｍｐｒｏｖｅ　

ｏｎ　ｃａｒｒｙ　ｏｕｔ　ｄｉｓｃｕｓｓ，ｂｒｉｅｆ　ｉｎｔｒｏｄｕｃｔｉｏｎ　ＭＯＳＦＥＴ　ｄｒｉｖｅ　ｃｉｒｃｕｉｔ　ａｎｄ　ｄｅｖｅｌｏｐ　ｄｙｎａｍｉｃ．ａｎａｌｙｚｅ　ｄｒｉｖｅ　ｃｉｒｃｕｉｔ　ｔｅｃｈｎｉｑｕｅ　ｃｈａｒａｃｔｅｒｉｓｔｉｃ　ａｎｄ　

ｐｏｗｅｒ　ｌｏｓｓ　ｆｏｒ　ｐｏｗｅｒ　ＭＯＳＦＥＴ，ｅｌａｂｏｒａｔｅ　ｐｏｗｅｒ　ＭＯＳＦＥＴ　ｄｅｖｅｌｏｐ　ｃｕｒｒｅｎｔ　ａｎｄ　ｒｅｓｅａｒｃｈ　ｄｙｎａｍｉｃ　ａｎｄ　ｐａｒｔｓ　ｏｆ　ａｎ　ａｐｐａｒａｔｕｓ　ａｐｐｌｙ　ａｄ—　

ｖａｎｔａｇｅ　ｉｎｄｅｆｌｅｃｔｏｒ　ｆｉｅｌｄ．　

Ｋｅｙｗｏｒｄｓ：ＭＯＳＦＥＴ　ｆｒａｍｅ　ｃｈａｒａｃｔｅｒｉｓｔｉｃ　ｄｒｉｖｅ　ｃｉｒｃｕｉｔ　ｐｏｗｅｒ　ｌｏｓｓ　ａｐｐｌｙ　

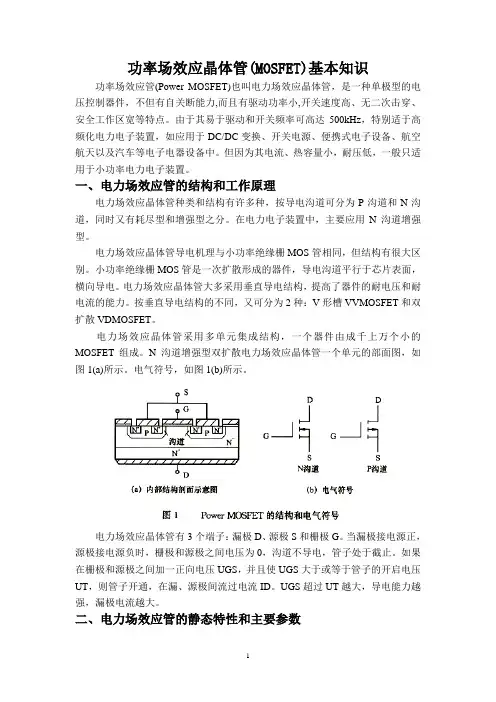

功率场效应晶体管(MOSFET)基本知识.
