mos场效应晶体管的二级效应

mos场效应晶体管的二级效应

mos场效应晶体管（Metal-Oxide-Semiconductor Field-Effect

Transistor，简称MOSFET）是一种常用的半导体器件，在现代电子技术中应用广泛。它是由金属、氧化物和半导体材料构成的三层结构，具有很高的电子迁移率和较宽的禁带宽度，在电路设计中起着至关重要的作用。

MOSFET的二级效应是指在材料、工艺或结构方面的改变所引起的设备行为或性能改变。这种影响除了改变了晶体管的基本性能外，还可以通过改变器件的结构参数来实现。这种改变可以通过增加材料的层数、调整金属、氧化物和半导体的配比，以及根据不同的技术要求进行工艺调整。

在MOSFET的二级效应方面，首先值得关注的是材料的选择。通常，偏性能良好的材料能够提高晶体管的电流驱动能力和开关速度。同时，采用优质的材料还可以提高晶体管的可靠性和稳定性。

其次，晶体管的结构参数也会影响二级效应。例如，改变晶体管的栅长、栅宽和栅氧化物厚度可以影响其电流驱动能力和截止频率。增加栅长和栅宽可以提高驱动电流，降低栅氧化物厚度可以提高截止频率。

此外，晶体管的工艺也是影响二级效应的重要因素。通过控制金属、氧化物和半导体的薄膜的生长方式、温度和时间等参数，可以实现良好的界面特性，提高晶体管的性能。同时，工艺参数的合理选择也可以改善晶体管的互连特性，降低电阻、电容等对性能的不利影响。

总体而言，晶体管的二级效应是一个复杂而综合的问题，需要在设计和制造过程中综合考虑各种因素，并进行合理的调整和优化。只有充分了解二级效应的影响机理和特点，才能更好地设计和制造出符合要求的MOSFET器件。

在实际应用中，人们通过对二级效应的研究和理解，不断提升MOSFET的性能和可靠性，进一步推动了电子技术的发展。无论是在电源管理、通信、计算机还是消费电子等领域，MOSFET都发挥着重要的作用。因此，对MOS场效应晶体管的二级效应的研究具有重要的指导意义，它可以帮助工程师们更好地理解其行为和特性，以便更好地应用和设计电子电路。

场效应晶体管

一、场效应晶体管概述

场效应晶体管(FET)简称场效应管，它属于电压控制型半导体器件，具有输入电阻高（108～109Ω）、噪声小、功耗低、温度系数低、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

场效应管工作时只有一种极性的载流子参与导电，所以场效应管又称为单极型晶体管。场效应管分结型、绝缘栅型两大类。结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（IGFET）则因栅极与其它电极完全绝缘而得名。目前在绝缘栅型场效应管中，应用最为广泛的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS功率场效应管，以及最近刚问世的πMOS场效应管、VMOS功率模块等。

按沟道半导体材料的不同，结型和绝缘栅型各分N沟道和P沟道两种。若按导电方式来划分，场效应管又可分成耗尽型与增强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。

二、场效应晶体管与半导体晶体管的异同

1、外形相同

场效应晶体管与半导体晶体管（双极晶体管）的封装外形基本相同，也有B型、F型、G型、TO-3型金属封装外形和S-1型、S-2型、S-4型、TO-92型、CPT型、TO-126型、TO-126FP型、TO-202型、TO-220型、TO-247型、TO-3P型等塑料封装外形。

2、结构及工作原理不同

场效应晶体管属于电压型控制器件，它是依靠控制电场效应来改变导电沟道多数载流子（空穴或电子）的漂移运动而工作的，即用微小的输入变化电压VG来控制较大的沟道输出电流ID，其放大特性（跨导）GM=ID/VG；半导体晶体管属于电流通渠道型控制器件，它是依靠注入到基极区的非平衡少数载流子（电子与空穴）的扩散运动而工作的，即用微小的输入变化电流Ib控制较大的输出变化电流Ic，其放大倍数β=Ic/Ib。

场效应晶体管中英文介绍（field-effect transistor，缩写：FET）

场效应晶体管是一种通过电场效应控制电流的电子元件。它依靠电场去控制导电沟道形状，因此能控制半导体材料中某种类型载流子的沟道的导电性。场效应晶体管有时被称为单极性晶体管，以它的单载流子型作用对比双极性晶体管（bipolar junction transistors，缩写：BJT）。尽管由于半导体材料的限制，以及曾经双极性晶体管比场效应晶体管容易制造，场效应晶体管比双极性晶体管要晚造出，但场效应晶体管的概念却比双极性晶体管早。

历史

场效应晶体管于1925年由Julius Edgar Lilienfeld和于1934年由Oskar Heil分别发明，但是实用的器件一直到1952年才被制造出来（结型场效应管，Junction-FET，JFET）。1960年Dawan Kahng发明了金属氧化物半导体场效应晶体管（Metal-Oxide-Semiconductor Field-effect

transistor, MOSFET），从而大部分代替了JFET，对电子行业的发展有着深远的意义。

基本信息

场效应管是多数电荷载体的设备。该装置由一个活跃的信道，通过该多数载流子，电子或空穴，从源到流向漏极。源极和漏极端子导体被连接到半导体通过欧姆接触。的通道的导电性的栅极和源极端子之间施加的电位是一个函数。

FET的三个端子是：

源极（S），通过其中的多数载流子输入通道。进入该通道，在S点的常规的电流被指定由IS。

漏极（D），通过其中的多数载流子离开的通道。常规电流在D通道进入指定的ID。漏源电压VDS。

栅极（G），调制的通道的导电性的端子。通过施加电压至G，一个可以控制的ID。

场效应晶体管的类型

在耗尽模式的FET下，漏和源可能被掺杂成不同类型至沟道。或者在提高模式下的FET，它们可能被掺杂成相似类型。场效应晶体管根据绝缘沟道和栅的不同方法而区分。FET的类型有：

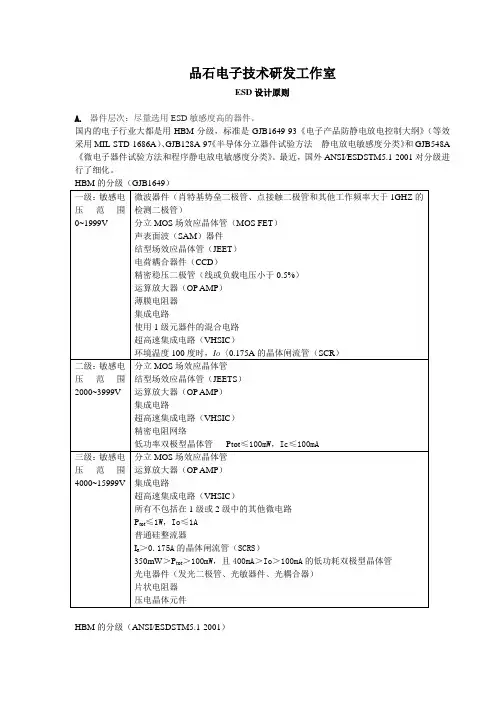

品石电子技术研发工作室

ESD设计原则

A. 器件层次：尽量选用ESD敏感度高的器件。

国内的电子行业大都是用HBM分级，标准是GJB1649-93《电子产品防静电放电控制大纲》（等效采用MIL-STD-1686A）、GJB128A-97《半导体分立器件试验方法 静电放电敏感度分类》和GJB548A《微电子器件试验方法和程序静电放电敏感度分类》。最近，国外ANSI/ESDSTM5.1-2001对分级进行了细化。

HBM的分级（GJB1649）

一级：敏感电压范围0~1999V 微波器件（肖特基势垒二极管、点接触二极管和其他工作频率大于1GHZ的检测二极管）

分立MOS场效应晶体管（MOS FET）

声表面波（SAM）器件

结型场效应晶体管（JEET）

电荷耦合器件（CCD）

精密稳压二极管（线或负载电压小于0.5%）

运算放大器（OP AMP）

薄膜电阻器

集成电路

使用1级元器件的混合电路

超高速集成电路（VHSIC）

环境温度100度时，IO〈0.175A的晶体闸流管（SCR）

二级：敏感电压范围2000~3999V 分立MOS场效应晶体管

结型场效应晶体管（JEETS）

运算放大器（OP AMP）

集成电路

超高速集成电路（VHSIC）

精密电阻网络

低功率双极型晶体管 Ptot≤100mW，Ic≤100mA

三级：敏感电压范围4000~15999V 分立MOS场效应晶体管

运算放大器（OP AMP）

集成电路

超高速集成电路（VHSIC）

所有不包括在1级或2级中的其他微电路

Ptot≤1W，Io≤1A

普通硅整流器

IR＞0.175A的晶体闸流管（SCRS）

350mW＞Ptot＞100mW，且400mA＞Io＞100mA的低功耗双极型晶体管

光电器件（发光二极管、光敏器件、光耦合器）

片状电阻器

压电晶体元件

HBM的分级（ANSI/ESDSTM5.1-2001） 敏感类别

电压范围（V）
