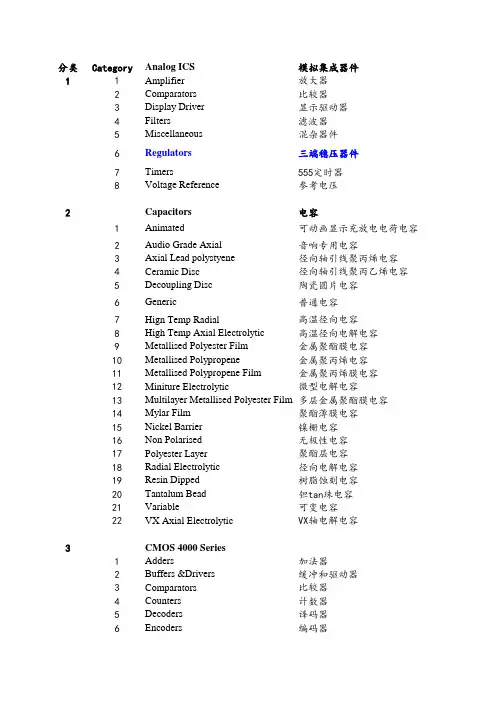

1 Proteus仿真软件简介 2Proteus软件是英国Labcenter electronics公司出版的EDA工具软件，可完成从原理图布图、PCB设计、代码调试到单片机与外围电路的协同仿真，真正实现了从概念到产品的完整设计，是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。Proteus软件主要具有以下特点： ①具有强大的原理图绘制功能。 ②实现了单片机仿真和SPICE电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路的系统仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。 ③支持主流单片机系统的仿真。目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。 ④提供软件调试功能。具有全速、单步、设置断点等调试功能，同时可以观察各变量以及寄存器等的当前状态，并支持第三方编译和调试环境，如wave6000、Keil等软件。 1. 新建设计文件 运行ISIS，它会自动打开一个空白文件，或者选择工具栏中的新建文件按钮，也可以执行菜单命令：“File”→“New Design”，单击“OK”按钮，创建一个空白文件。不管哪种方式新建的设计文件，其默认文件名都是UNTITLED.DSN，其图纸样式都是基于系统的默认设置，如果图纸样式有特殊要求，用户可以从System菜单进行相应的设置。单击保存按钮，弹出“Save ISIS Design File”对话框，选择好设计文件的保存地址后，在文件名框中输入设计文件名，再单击“保存”按钮，则完成新建设计文件操作，其扩展名自动为.DSN。 2. 选取元器件并添加到对象选择器中 选择主模式工具栏中的按钮，并选择对象选择器中的P按钮，或者直接单击编辑工具栏中的按钮，也可以使用快捷键P（ISIS系统默认的快捷键，表示Pick），会出现如图1所示的选择元器件对话框。
Proteus实验系统（8086）
第1页 共2页 Proteus实验系统（8086）简介 Proteus实验系统（8086）是我公司针对微机原理及接口技术相关课程的教学需求而研发的。本实验系统采用软件仿真与硬件仿真相结合的方式，可以让学生全面掌握微机电路工作原理与编程技术。软件仿真采用Proteus软件平台，学习电路设计、软件编程等相关。硬件仿真采用USB接口的仿真器，并配合我公司独立开发的仿真开发环境进行。学生通过该实验系统的仿真了解相应实验的技术细节，又可以通过实际硬件电路的仿真运行结果建立对实验的感性认识。 Proteus实验系统（8086）由教学实验箱、实验指导书及其配套光盘组成，能完成8155、8255并口扩展实验等18个软硬件实验，同时还有8MHZ信号源模块，并提供了对仿真实验进行硬件验证的手段。 本实验系统硬件采用模块化结构，通过模块的组合组成实验硬件对象，既让学生更直观理解具体实验对象，同时又可方便地进行大量的拓展实验。 【硬件配置】 1、 箱体： 铝合金箱：440mm×280mm×130mm、配有高精度，高稳定性的开关电源。 2、 核心模块：8086仿真器 3、 实验子电路模块 8155模块、8250模块、8253模块、8255模块、8259模块、8279模块 AD、DA转换模块、联体数码管及单个数码管模块、LCD128*64模块、点阵屏模块、 温度传感器模块、压力传感器模块、直流电机模块、步进电机模块、继电器模块、 RS232、RS485串行通信模块、矩阵键盘模块、独立按键模块、存储器模块、信号源模块 4、 配件 USB连接线 1根 串口线 1根 220V电源线 1根 可级联信号连接线 40根 【配套资料】 1、 PROTEUS教学实验系统（8086）实验指导书 2、 PROTEUS VSM详解 【配套光盘】 1、 所有实验源代码 2、 所有实验PROTEUS DSN设计文件 3、 PROTEUS视频教程 4、 PROTEUS技术讲座资料 5、 实验使用芯片DATASHEET 6、 工具：MASM32应用程序（汇编编译环境）、DM应用程序（C编译环境）、串口调试工具、虚拟串口软件、取模软件、USB程序下载软件等。 【购买型号】 FB-EDU-P86-A Proteus实验系统（8086）
任务二 Proteus的使用简介
技能目标：
1、初步认识Proteus
2、掌握元器件的查找，放置与连线
知识储备：
下面对Proteus软件作一简单介绍。
Proteus是英国Labcenter公司开发的EDA工具软件，它集合了原理图设计、电路分析与仿真、单片机代码级调试与仿真、系统测试与功能验证以及PCB设计完整的电子设计过程。Proteus ISIS是智能原理图输入系统，利用该系统既可以进行智能原理图设计、绘制和编辑，又可以进行电路分析与实物仿真。尤为突出的是，它是到目前为止最适合单片机系统开发使用的设计与仿真平台。
Proteus ISIS运行于Windows操作系统上，其主要特点如下：
1、具有强大的原理图绘制功能。
2、实现了单片机仿真和SPICE电路仿真相结合。Proteus ISIS具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS-232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真等功能，有示波器、信号发生器等多种虚拟仪器。
3、提供软件调试功能。Proteus ISIS具有全速、单步、设置断点等调试功能，可以观察各个变量、寄存器等的当前值，支持第三方的软件编译和调试环境，如Keil C51 μVision2、MPLAB IDE等软件。
4、支持主流单片机系统的仿真。目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。
总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大。
一、启动Proteus ISIS
在计算机上安装好PROTEUS(7.5版本)后，双击桌面上的ISIS 7
Professional图标或者通过选择屏幕左下方的“开始”\“程序”\“Proteus 7
Professional”\“ISIS 7 Professional”，启动Proteus软件，出现如图1 集成环境。Proteus ISIS所示的画面，表明进入．
proteus界⾯介绍
⼀、主窗⼝菜单1.File (⽂件)
(1) New (新建) 新建⼀个电路⽂件
(2) Open (打开)… 打开⼀个已有电路⽂件
(3) Save (保存) 将电路图和全部参数保存在打开的电路⽂件中
(4) Save As (另存为)…将电路图和全部参数另存在⼀个电路⽂件中
(5) Print (打印)… 打印当前窗⼝显⽰的电路图
(6) Page Setup (页⾯设置)… 设置打印页⾯
(7) Exit (退出) 退出Proteus ISIS
2.Edit (编辑)
(1) Rotate (旋转) 旋转⼀个欲添加或选中的元件
(2) Mirror (镜像) 对⼀个欲添加或选中的元件镜像
(3) Cut (剪切) 将选中的元件、连线或块剪切⼊裁剪板
(4) Copy (复制) 将选中的元件、连线或块复制⼊裁剪板
(5) Paste (粘贴) 将裁切板中的内容粘贴到电路图中
(6) Delete (删除) 删除元件，连线或块
(7) Undelete (恢复) 恢复上⼀次删除的内容
(8) Select All (全选) 选中电路图中全部的连线和元件
3.View (查看)
(1) Redraw (重画) 重画电路
(2) Zoom In (放⼤) 放⼤电路到原来的两倍
(3) Zoom Out (缩⼩) 缩⼩电路到原来的1／2
(4) Full Screen (全屏) 全屏显⽰电路
(5) Default View (缺省) 恢复最初状态⼤⼩的电路显⽰
(6) Simulation Message (仿真信息) 显⽰／隐藏分析进度信息显⽰窗⼝
(7) Common Toolbar (常⽤⼯具栏) 显⽰／隐藏⼀般操作⼯具条
(8) Operating Toolbar (操作⼯具栏) 显⽰／隐藏电路操作⼯具条
(9) Element Palette (元件栏) 显⽰／隐藏电路元件⼯具箱
(10) Status Bar (状态信息条) 显⽰／隐藏状态条
