杠杆中考试题汇编
班级 姓名
一、选择题
（漳州）1．属于费力杠杆的是（ ）
A钢丝钳 B镊子 C钳子 D 板手
（衢州）2．如图所示为一种树木扶正器。将扶正器的B端放在地面上，通过收紧带 与树根部C保持一定距离。A端固定在树干上，利用液压装置产生一个推动树干的力，那么，在扶正到如图位置时，树干A点 （ ）
A．受到沿BA方向的推力B．受到垂直于AB方向的推力
C．所受推力的力臂为AB D．所受推力的力臂为BC
（福州）3．小华用钓鱼竿钓起重为15N的鱼，如图所示，OA=0.4m，OB=2m。下列说法正确的是（ ）
A．用钓鱼竿钓鱼费距离
B．钓鱼竿是个省力杠杆
C．手对鱼杆的拉力F1的大小为75N
D．手对鱼杆的拉力F1的大小为3N
（赤峰）4．如图是指甲刀的结构图，关于指甲刀下面说法正确的是（ ）
A．指甲刀可以看成是由一个省力杠杆和一个费力杠杆组成
B．指甲刀可以看成是由一个省力杠杆和两个费力杠杆组成
C．指甲刀使用的越久，用它剪指甲就越省力
（南充）5．如图所示，轻质杠杆支点为O，在已调平的杠杆两端分别挂上一些钩码，每个钩码的质量相等，杠杆恰好在水平位置平衡，如果两边各拿走一个钩码，杠杆将（ ）
A．仍保持平衡并静止 B．不平衡，向顺时针方向转动
C．不平衡，向逆时针力向转动D．仍保持平衡，但要转动
（广州）6．60kg的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态．由此可估测球的质量约为
（ ）
A．20kg B．30kg C．60kg D．120kg
二、填空题
1．如图，秤砣的质量为100g，秤杆的质量忽略不计。秤杆水平静止时，OA=5cm，OB=25cm，则被测物的质量为
kg。若秤砣有缺损时，则杆秤所示的质量值被测物的真实质量值 （填“小于、等于或大于”）。
（永州）2．如图所示，在用杠杆撬石头的过程中，该杠杆属于_____________杠杆（选填“省力”、“费力”或“既不省力也不费力”）。在用力方向不变的情况下该人想用更小的力撬起石头，那么他的手应该向_____________支点O（选填“远离”或“靠近”）方向移动。

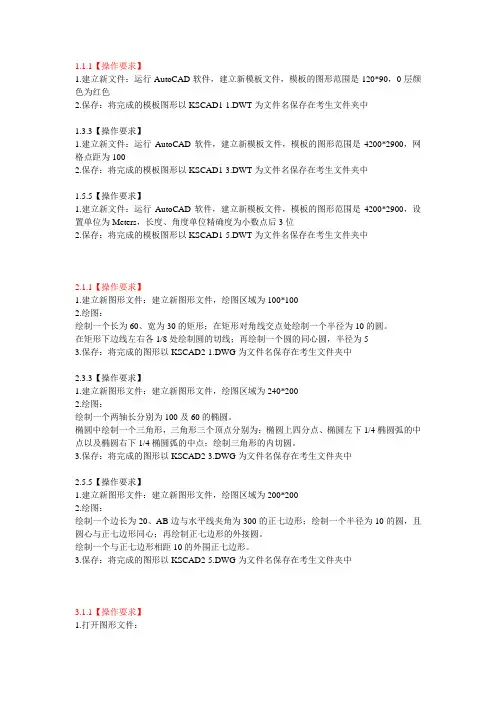

第一单元 文件操作
第1题【操作要求】
1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。
2．保存：将完成的图形以KSCAD1-1.DWT为文件名保存在考生文件夹中。
第2题【操作要求】
1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03W100，设此线型为当前线型，设置合理的线型比例。
2．保存：将完成的图形以KSCAD1-2.DWT为文件名保存在考生文件夹中。
第3题【操作要求】
1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点矩为100。
2．保存：将完成的图形以KSCAD1-3.DWT为文件名保存在考生文件夹中。
第4题【操作要求】
1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，光标捕捉（snap）间距为100，并打开光标捕捉。
2．保存：将完成的图形以KSCAD1-4.DWT为文件名保存在考生文件夹中。
第5题【操作要求】
1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单们精确度为小数后3位。
2．保存：将完成的图形以KSCAD1-5.DWT为文件名保存在考生文件夹中。
第6题【操作要求】
1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，打开正交模式。打开Osanp捕捉模式，并设置端点、平行、垂直捕捉。
2．保存：将完成的图形以KSCAD1-6.DWT为文件名保存在考生文件夹中。
第7题【操作要求】
1．建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，设置单位为Meters，长度、角度单们精确度为小数后2位。

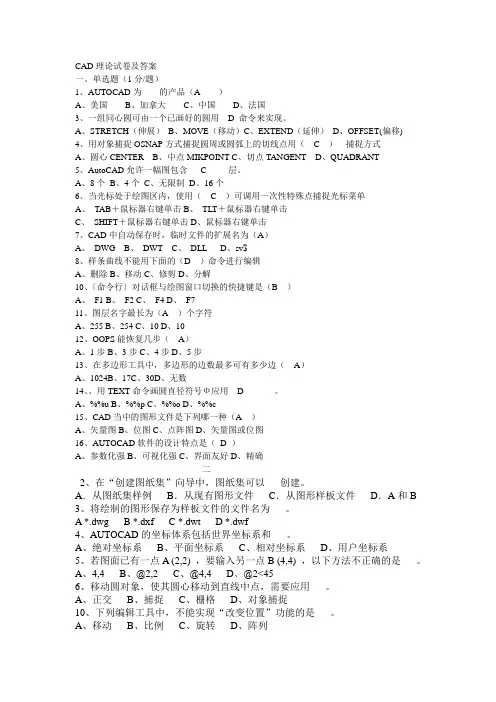

CAD理论试卷及答案
一、单选题（1分/题）
1、AUTOCAD为 的产品（A ）
A、美国 B、加拿大 C、中国 D、法国
3、一组同心圆可由一个已画好的圆用__D_命令来实现。
A、STRETCH（伸展） B、MOVE（移动）C、EXTEND（延伸） D、OFFSET(偏移)
4、用对象捕捉OSNAP方式捕捉圆周或圆弧上的切线点用（ C ） 捕捉方式
A、圆心CENTER B、中点MIKPOINT C、切点TANGENT D、QUADRANT
5、AutoCAD允许一幅图包含___C_____层。
A、8个 B、4个 C、无限制 D、16个
6、当光标处于绘图区内，使用（ C ）可调用一次性特殊点捕捉光标菜单
A、 TAB＋鼠标器右键单击B、 TLT＋鼠标器右键单击
C、 SHIFT＋鼠标器右键单击D、鼠标器右键单击
7、CAD中自动保存时，临时文件的扩展名为（A）
A、 DWG B、 DWT C、 DLL D、sv$
8、样条曲线不能用下面的（D ）命令进行编辑
A、删除B、移动C、修剪D、分解
10、〔命令行〕对话框与绘图窗口切换的快捷键是（B ）
A、 F1 B、 F2 C、 F4 D、 F7
11、图层名字最长为（A ）个字符
A、255 B、254 C、10 D、10
12、OOPS能恢复几步（ A）
A、1步B、3步C、4步D、5步
13、在多边形工具中，多边形的边数最多可有多少边（ A）
A、1024B、17C、30D、无数
14、、用TEXT命令画圆直径符号Ф应用__D_______。
A、%%u B、%%p C、%%o D、%%c
15、CAD当中的图形文件是下列哪一种（A ）
A、矢量图B、位图C、点阵图D、矢量图或位图
16、AUTOCAD软件的设计特点是（ D ）
A、参数化强B、可视化强C、界面友好D、精确
二
2、在“创建图纸集”向导中，图纸集可以 创建。
AutoCAD试题操作详解
李笔森
第五单元精确绘图
(机械类5.1~5.20第五单元精确绘图(机械类5.1~5.20
5.1第一题
5.2第二题
5.3第三题
5.4第四题
5.5第五题
5.6第六题
5.7第七题
5.8第八题
5.9第九题
5.10第十题
5.11第十一题
5.12第十二题
5.13第十三题
5.14第十四题
5.15第十五题
5.16第十六题
5.17第十七题
5.18第十八题
5.19第十九题
5.20第二十题
第五单元精确绘图(机械类5.1~
5.20
精确绘图的一般操作步骤:
1.设置绘图环境
(1设置图形界限
格式/图形界限/[按所需要绘制的图形大小给定一个适当的图纸尺寸]。
(2设置图层
格式/图层/新建/[根据要求对图层进行重新命名,改变颜色,改变线型等]。
(3设置栅格距离
①打开栅格开关
单击窗口底部状态栏上的栅格按钮,使其呈凹陷状态。
②全部显示视图
视图/缩放/全部。
③设置栅格距离
右键单击状态栏上的“栅格”标签/设置/捕捉和栅格/[栅格X轴间距:10;栅格Y轴间距:10]/确定。
2.开始作图:
(1绘制作图基准线
先绘出图形的中心线、特征位置线,以作为绘图的起始线。
(2绘制已知线段
将根据已知尺寸和基准位置就能直接作出的线段最先绘制出来。
(3绘制中间线段
将根据相邻一端的线段以及已知的尺寸和几何条件才能作出的线段作出来。
(4绘制连接线段
最后用连接线段将相邻的线段连接起来。
注意:
①对于特殊点(如端点、交点、圆心等的捕捉,可使用Shift+右键或者Ctrl+右键命令来捕捉。
②作图时,应随时注意命令提示行,根据提示决定下一步操作,以提高绘图效率和减少误操作。
③作图过程中,要善于利用辅助线来求作未知线段和简化作图过程。
④为了叙述上的方便,本试题操作步骤主要根据菜单命令来讲解,实际作图时可以使用快捷菜单和利用工具栏图标来作图,以提高作图效率。
