门窗工程施工工艺

  • 格式：doc
  • 大小：60.00 KB
  • 文档页数：6

门窗工程施工工艺

一、门套、窗套施工

工艺流程图：

2、操作要点：

a. 基层处理：包括弹线分格、墙与门窗套方，表面平整度处理和基层防潮等项工作，其中基层防潮处理采用满刷一遍防水涂料的方法，而表面平整度则统一采用调整龙骨断面尺寸的方法进行处理。

b. 砖墙、混凝土墙钉木针，先采用手持冲击钻作φ12 引孔（深50mm 左右），然后将用防腐防潮剂浸泡过的木针（小木楔，通称木针）打入孔内，间距@400～500，以龙骨方格网为准。

c. 采用气针枪在木针上直接钉装木龙骨。木龙骨要事先进行防腐处理，注意门套龙骨施工时预埋木砖，木砖作防腐处理。

d. 饰面板材应对木纹、颜色等进行挑选拼对，尤其是门套、窗套两侧饰面板、色泽、花纹及图案要基本一致，板块间预留0.5mm 装饰品竖缝，饰面板均采用立时得胶水粘贴，收口采用45°戗边碰角，不得露出饰面板端部。

e. 阴、阳角线均采用实木线条，材质、颜色、花纹同饰面板、阴阳角采用45°碰角，采用气钉枪直接钉装。

二、门、窗扇的安装

工艺流程图:

施工准备 基层处理 木钉防腐

钉木针 安装龙骨 木龙骨防腐

安装装饰面板 隐蔽验收

安装阴阳角装饰线条 验收

2、主要操作要点:

a. 门窗扇安装前，应检查门窗框上、中、下三部分的宽度是否一致，如果偏差2 ㎜以上要进行修整。要明确开启方向，而后量出门窗框口的净尺寸，考虑封缝的大小，再确定扇的高度和宽度，即进行修刨。

b. 修刨时，在门窗扇的高度方向先刨平下冒头，以此为准再修刨上冒头；在宽度方向上应将门窗扇立于门窗框中，检查与门窗框配合的松紧度，根据留缝要求进行修刨。由于木材的干缩湿胀，而且门窗扇、框均需要油漆涂饰及打底厚度，所以安装时要留缝，包括上述的风缝。门扇与地面缝（装饰面5 ㎜）、门扇与门企缝（油漆前2 ㎜）。

c. 门窗扇安装，采用初安→调整→临时固定→安装固定的流程进行。修刨好的门窗扇，用木楔临时立于门窗框中，安排好缝隙后面的合页位置。合页位置距上、下边的距离宜为门窗扇高度的1/10，此位置利于合页受力，又可避开榫头。然后再把扇取下，用扁铲剔出合页槽。合页槽应外边浅，里边深，其深度应是把合页合上以后能够与框、扇平正为准。剔槽后放入合页，上下合页各拧1 颗螺丝钉将扇挂上，检查缝隙是否符合要求，扇与框是否齐平，扇能否关好。在检查合格后，再将螺丝钉全部上齐。对于双扇门窗扇的安装，还需注意其错口工序，按其开启方向看，右手门是盖口，左手门是等口。

d. 比准锁头、锁母位置后，先安装锁母，再安装锁头，并进行各种用途的调试。

e. 进行门扇、门窗安装的综合检查，确认合格后即可进行下道工序施工。

f. 验收标准见下表。

木门窗安装的质量标准和检验方法

项次 项目 质量标准

检验方法

合格 优良

1 门窗框与墙体之间如需塞保温材料 基本塞满 填塞饱满、均匀 观察检查

2 门窗扇安装 裁口顺直、刨面平整裁口顺直、刨面观察和开施工准备 门窗套、门窗扇检查与处理 安装合页

安装门窗扇 安装门锁、把手、闭门器 验收 光滑、开关灵活无倒翘 平整光滑、开关灵活稳定无回弹和倒翘。 关

检查

3 门窗小五金安装 位置适宜、槽边整

齐；小五金齐全，规格符合要求，木螺拧紧 位置适宜、槽深一致，边缘整齐，尺寸准确，小五金安装齐全，规格符合要求，木螺丝拧紧卧平，插销关启灵活 观察、尺量，

用螺丝刀拧

试和开闭检

查

4 门窗披水、盖

口条，压缝条，密封条的安装 尺寸一致，与门窗结合牢固严密

尺寸一致，平直光滑，与门窗结合牢固严密，无缝隙 观察和尺量

检查

木门窗安装的允许偏差和检验方法

项 项目 允许偏差（mm）

检验方法

I级 II级III级

1 框的正侧面垂直度 3 用1m 托线板检查

2 框对角线长度差 2 3 尺量检查

三、特厚玻璃装饰门安装

根据不同的装饰要求和装饰结构，特厚玻璃门的安装方式不尽相同，但其间一些基本方法是有共通之处的。

（一）特厚玻璃装饰门固定部分的安装

1、施工准备：

（1）安装特厚玻璃前，地面饰面施工应完毕，门框的不锈钢或其它饰面应完成，门框顶部的特厚玻璃槽位已经留出，限位槽的宽度应大于玻璃厚度2~4mm，槽深约10~20mm；

（2）不锈钢饰面的木底托，可用木楔钉的方法固定在地面上，然后用万能胶将不锈钢饰面粘卡在木方上；

（3）特厚玻璃的安装尺寸，应从安装位置的底部、中部和顶部测量选择最小尺寸为玻璃板宽度的切裁尺寸。若上、中、下测得尺寸一致，则裁玻璃时宽度要小于实测尺寸2~3mm，高度小于3~5mm。特厚玻璃裁好后，四周边还需进行倒角处理，倒角宽度一般为2mm。

2、安装施工：

（1）用玻璃吸盘把厚玻璃吸紧，二、三人同时作业将之抬起，小心插入门框顶部的限位槽内，然后放入底托，对好位置，使厚玻璃板的边部正好封住侧柱框的不锈钢饰面对缝口；

（2）在底托上固定厚玻璃时，应先在底托上钉木板条，其距特厚玻璃板5mm左右；然后在木板条上涂刷环氧树脂（万能胶），将饰面不锈钢板粘卡在木方条上；最后在顶部限位槽和底托固定处，以及特厚玻璃与框柱的对缝处注入玻璃胶。

3、玻璃胶封口：从缝隙的端头开始注胶，操作要领是握紧玻璃胶枪，均匀用力，均匀顺缝隙移动，随着玻璃胶的挤出，使厚玻璃缝隙处形成表面均匀的直线。最后，用塑料片刮去多余的玻璃胶，并用干净布擦去胶迹。

4、特厚玻璃板对接：门上固定部分的特厚玻璃板往往不能用一块来完成。在厚玻璃板对接时，接缝应预留2~3mm 的距离，厚玻璃边需要倒角；两块相接的厚玻璃板对接定位并固定后，用玻璃胶注入缝隙中，注满之后用塑料片在厚玻璃两面刮平玻璃胶并用净布擦去胶迹。

（二）特厚玻璃活动门扇的安装

构造形式：特厚活动门扇的结构没有门扇框。活动门扇的开闭是用地弹簧来实现的，地弹簧与门扇的金属上下横档铰接。

安装施工

（1）门扇按照前，地弹簧与门框顶面的定位销应定位安装固定完毕，两者必须同轴线，即地弹簧的转轴与定位销的中心线，必须在一条垂直线上。测量是否同轴线可用垂线方法；

（2）在门扇上下横档内划线并按线固定转动销的销孔板和地弹簧的转动轴连接板。安装时，可参考地弹簧所附的安装说明；

（3）特厚玻璃板应进行倒角处理，并事先打好安装门把手的孔洞；特厚玻璃的高度尺寸应包括插入上、下横档的安装部分；裁切尺寸应小于测量尺寸5mm 左右，以便进行调节；

（4）将上、下横档分别装在玻璃门扇上、下边，并进行门扇高度的测量。如门扇高度不够，可向上下横档以内的玻璃底下加垫木夹板条；如高度超高，应请专业玻璃工，裁去厚玻璃板上多余部分；

（5）高度定好后，在进行上、下横档的固定。在特厚玻璃与上、下横档的两侧空隙处，插入高度适宜的木方条，轻轻敲入，最后注入玻璃胶固定；

（6）门扇定位安装。先将门框横梁上的定位销，用本身的调节螺钉调出横梁平面1~2mm；其次将玻璃门扇竖起，把地弹簧的转动轴准确插入门扇下横档内的转动销连接件的孔位；最后，以销轴为中心，扶正门扇转动90°，使门扇与门框横梁成直角，这时再把门框横梁上的定位销调出，转回门扇，将销头插入门扇上横档中的转动连接件孔洞中15mm 左右；

（7）安装玻璃门拉手。拉手的连接部位，插入拉手孔的程度应适度，不可过深；若松动，可加缠一定软质胶带。安装前，拉手插入部分应加涂适量玻璃胶；拉手组装时，根部应与玻璃面贴靠紧密后再行组装，以保证拉手没有松动。

（三）特厚玻璃门的成品保护

1、门窗玻璃安装后，应暂时固定，防止刮风损坏玻璃；多余和破碎玻璃及时清理；未安装完的半成品玻璃应妥善保管，保持干燥，防止受潮霉变；平稳立放防止损坏；

2、已完工的玻璃工程，应指派责任心强的人员看管维护，负责每日关闭门窗，以减少损失；

3、面积较大，造价昂贵的玻璃，原则上在单位工程交工验收前安装。若确需提前安装，则应采取防护措施，覆盖适量纤维板，防止玻璃受损；

4、安装玻璃时，应注意保护窗台抹灰；

5、填封密封教条或玻璃胶的门窗，不少于24 小时后，门窗方能开启；

6、避免强酸强碱类物质溅上玻璃面，若不幸发生，应即用清水冲洗；

7、不能用酸性洗剂或含研磨剂的去污粉清洗玻璃反射膜面，以免造成刮痕，或致使反射膜变质；

8、防止焊接、切割、喷砂等作业产生的火花和飞溅的颗粒损伤玻璃。

（四）技术安全措施

1、搬运玻璃时应带手套作业，防止伤手伤身；

2、切割玻璃时应在指定地点进行，随时清理边角废料，集中堆放；

3、裁割后的玻璃移动时应抓稳拿紧，防止滑落；

4、安装玻璃时不得着短裤、拖鞋作业；

5、安装玻璃时，钉子应放在工具袋内，严禁口含钉子作业；

6、安装上、下层窗扇的玻璃，不可相对同时操作，并且还应与其他作业错开；

7、玻璃未钉接牢固前，不得中途停工，以防掉落；如安装的不合适，不得用刨刀硬敲；安装完毕后，应及时将玻璃门窗紧固定，防止意外损坏。

合集下载

门窗工程施工工艺及验收标准

门窗工程施工工艺及验收标准

门窗工程施工工艺及验收标准

QB/CJJ-07-2003

1.编制依据

1.1《建筑工程施工质量验收统一标准》（GB 50300－2001）

1.2《建筑装饰装修工程质量验收规范》（GB 50210－2001）

1.3《民用建筑工程室内环境污染控制规范》（GB50325－2001）

1.4《塑料门窗安装及验收规程》（JGJ 103-96）

1.5《建筑玻璃应用技术规范》（JGJ 113-97）

1.6《建筑长城杯工程质量评审标准》（DBJ／T01－70－2003）

2.塑钢门窗制作及安装

塑钢门窗由具有相关资质的专业塑钢门窗生产厂家制作和安装。

2.1塑钢门窗制作要求

2.1.1制作前会同建设（监理）单位选择有一定生产规模和实力的、并经过北京市建委备案的专业厂家进行考察，从厂家的质量管理体系、生产规模、产品质量选定生产厂家。

2.1.2生产厂家选定后，及时对厂家进行技术交底，根据设计图的要求，由厂家绘制相关的加工图。

2.1.3对进场的成品，经监理和总包取样，在国家指定的检测单位，做抗风压性能、空气渗透性能、雨水渗透性能试验，检验合格后方可进场安装。

2.2塑钢窗安装要点

2.2.1工艺流程：

检查洞口尺寸、位置→门窗框安装→门窗框与洞口间填嵌→门窗洞口抹灰→门窗扇安装→外门窗外侧耐侯胶密封→验收。

2.2.2施工工艺：

1、检查洞口尺寸和位置：安装前根据图纸要求的安装位置，结合外墙抹灰，用经纬仪或吊钢丝，保证上、下窗在一条线上；同时根据室内的50线，保证每层窗在同一水平面上。

2、安装门窗框：在外墙抹灰施工前，根据门窗的水平、垂直控制线，将门窗框安装就位；用塑钢门窗专用的膨胀螺栓，将门窗框安装在门口上；固定点距门窗角、中、竖框为150－200mm，间距不大于600mm，且每边不少于两个。

3、门窗框与洞口间填嵌：门窗框安装固定后，用弹性材料或聚氨酯泡沫，把门窗框的后部填塞密实。完成后边连同固定点一起办理隐蔽验收记录。

门窗节能工程施工工艺

门窗节能工程施工工艺

1 第3章 门窗节能工程施工工艺

目 录

3.1. 基本规定……………………………………………………………2

3.2 木门窗安装工艺………………………………………………2

3.3 铝合金门窗安装工艺……………………………………………10

3.4 涂色镀锌钢板门窗安装工艺………………………………………16

3.5 塑料门窗安装工艺………………………………………22

3.6 自动门安装工艺……………………………………………30

3.7 门窗玻璃安装工艺……………………………………………36

2

3.1. 基本规定

1.本施工工艺适用于民用建筑外墙保温与门窗工程的施工。

2.本施工工艺是遵照《建筑工程施工质量验收统一标准》（GB50300-2001）、《建筑装饰装修工程质量验收规范》（GB50210-2001）、《住宅建筑装修施工规范》（GB50327-2001）、《塑料门窗安装及验收规程》（JGJ

103—96）、《建筑玻璃应用技术规程》（JGJ 113—2003）、《建筑节能工程施工质量验收规范》GB 50411－2007和相应的国家现行技术标准进行规定编制。

3.施工中的劳动保护、安全和防火措施等，必须按现行有关标准、规定执行。

3.2 木门窗安装工艺

1． 材料性能要求

⑴门窗的规格、型号、数量、选材等级、含水率及制作质量必须符合设计要求，有出厂合格证。

外门窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。

⑵门窗采用的玻璃品种应符合设计要求。中空玻璃应采用双道密封。

⑶门窗扇密封条和玻璃镶嵌的密封条，其物理性能应符合相关标准的规定。

⑷门窗五金及其配件的种类、规格、型号必须符合设计要求，有产品合格证书。 3 ⑸密封胶、油漆、防腐剂、沥青麻丝等应符合设计选用要求，有产品合格证书。

2．施工工具与机具

⑴机具：电锯、电刨、手电钻。

⑵工具：螺丝刀、斧、刨、锯、手锤及放线、检测工具。

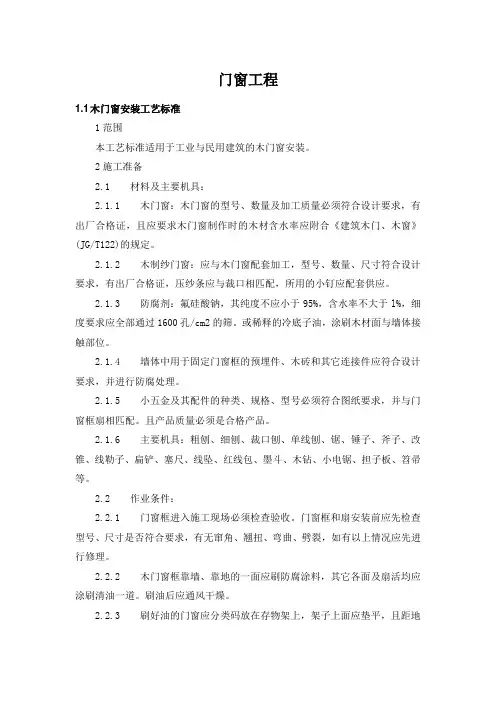

门窗工程施工工艺标准

门窗工程施工工艺标准

门窗工程

1.1 木门窗安装工艺标准

1范围

本工艺标准适用于工业与民用建筑的木门窗安装。

2施工准备

2.1 材料及主要机具：

2.1.1 木门窗：木门窗的型号、数量及加工质量必须符合设计要求，有出厂合格证，且应要求木门窗制作时的木材含水率应附合《建筑木门、木窗》(JG/T122)的规定。

2.1.2 木制纱门窗：应与木门窗配套加工，型号、数量、尺寸符合设计要求，有出厂合格证，压纱条应与裁口相匹配，所用的小钉应配套供应。

2.1.3 防腐剂：氟硅酸钠，其纯度不应小于95%，含水率不大于l%，细度要求应全部通过1600孔/cm2的筛。或稀释的冷底子油，涂刷木材面与墙体接触部位。

2.1.4 墙体中用于固定门窗框的预埋件、木砖和其它连接件应符合设计要求，并进行防腐处理。

2.1.5 小五金及其配件的种类、规格、型号必须符合图纸要求，并与门窗框扇相匹配。且产品质量必须是合格产品。

2.1.6 主要机具：粗刨、细刨、裁口刨、单线刨、锯、锤子、斧子、改锥、线勒子、扁铲、塞尺、线坠、红线包、墨斗、木钻、小电锯、担子板、笤帚等。

2.2 作业条件：

2.2.1 门窗框进入施工现场必须检查验收。门窗框和扇安装前应先检查型号、尺寸是否符合要求，有无窜角、翘扭、弯曲、劈裂，如有以上情况应先进行修理。

2.2.2 木门窗框靠墙、靠地的一面应刷防腐涂料，其它各面及扇活均应涂刷清油一道。刷油后应通风干燥。

2.2.3 刷好油的门窗应分类码放在存物架上，架子上面应垫平，且距地20～30cm，码放时框与框、扇与扇之间应垫木板条通风。如在露天堆放时，需用

苫布盖好，不准日晒雨淋。

2.2.4 安装外窗前应从上往下吊好垂直，找出窗框位置，上下木对者应先进行处理，窗安装的高度，应根据室内50cm的平线，返出窗安装的标高尺寸，弹好平线进行控制。

2.2.5 门框的安装应符合图纸要求的型号及尺寸，并注意门扇的开启方向，以确定门框安装的裁口方向，安装高度应按室内50cm的平线控制。

门窗工程施工工艺

门窗工程施工工艺

9.4 门窗工程施工工艺

9.4.1门套的施工方法及工艺要求

1、工艺流程图：

2、操作要点：

1)基层处理

包括弹线分格、墙与门窗套方，表面平整度处理和基层防潮等项工作，其中基层防潮处理采用满刷一遍防水涂料的方法，而表面平整度则统一采用调整龙骨断面尺寸的方法进行处理。

2)砖墙、混凝土墙钉木针，先采用手持冲击钻作Φ12引孔(深50mm左右)，然后将用防腐防潮剂浸泡过的木针(小木楔，通称木针)打入孔内，间距@400~500，以龙骨方格网为准。

3)采用气针枪在木针上直接钉装木龙骨。木龙骨要事先进行防腐处理，注意门套龙骨施工时预埋木砖，木砖作防腐处理。

4)饰面板材应对木纹、颜色等进行挑选拼对，尤其是门套、窗套两侧饰面板、色泽、花纹及图案要基本一致，板块间预留0.5mm装饰品竖缝，饰面板均采用立时得胶水粘贴，收口采用45°戗边碰角，不得露出饰面板端部。

5)阴、阳角线均采用实木线条，材质、颜色、花纹同饰面板、阴阳角采用45°碰角，采用气钉枪直接钉装。

6)墙面饰物大小要与墙饰面板上预留位置相一致，且同一种饰物在同一房间内大小基本一致，误差≤0.5mm。当饰面与饰面板是同一种材料时，采用在已安装到位的饰面板上划开口线，比照饰物开口，然后将饰物粘贴在开口位置的办法。

7)门套、窗套安装完成后要注意成品保护，避免意外撞击的损坏。 施工准备 基层处理 钉木针 安装龙骨 安装装饰面板 木针防腐 木龙骨防腐 隐蔽验收

验收 安装踢脚板 安装墙面饰 安装阴阳角装饰线条 9.4.2门扇的安装施工方法及工艺要求

1、工艺流程图：

2、主要操作要点：

1)门窗扇安装前，应检查门窗框上、中、下三部分的宽度是否一致，如果偏差2mm以上要进行修整。要明确开启方向，而后量出门窗框口的净尺寸，考虑风缝的大小，再确定扇的高度和宽度，即进行修刨。

2)修刨时，在门窗扇的高度方向先刨平下冒头，以此为准再修刨上冒头；在宽度方向上应将门窗扇立于门窗框中，检查与门窗框配合的松紧度，根据留缝要求进行修刨。由于木材的干缩湿胀，而且门窗扇、框均需要油漆饰及打底厚度，所以安装时要留缝，包括上述的风缝。门扇与地面缝(装饰面5mm)、门扇与门企缝(油漆前2mm)。
