如何制备单晶

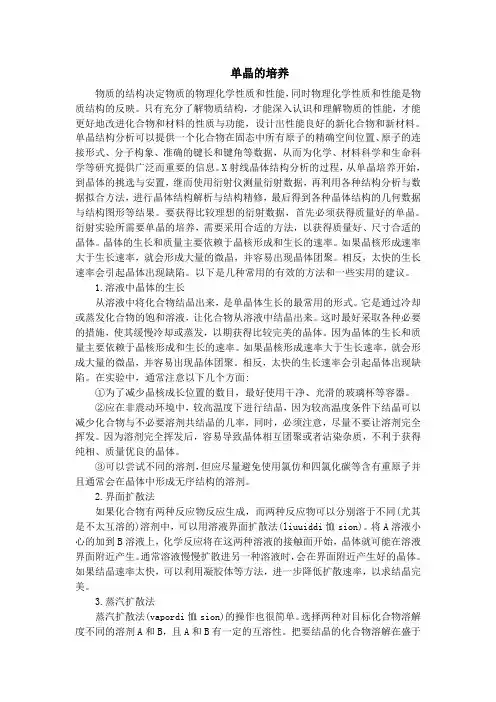

单晶的培养

物质的结构决定物质的物理化学性质和性能，同时物理化学性质和性能是物

质结构的反映。只有充分了解物质结构，才能深入认识和理解物质的性能，才能更好地改进化合物和材料的性质与功能，设计出性能良好的新化合物和新材料。单晶结构分析可以提供一个化合物在固态中所有原子的精确空间位置、原子的连接形式、分子构象、准确的键长和键角等数据，从而为化学、材料科学和生命科学等研究提供广泛而重要的信息。X射线晶体结构分析的过程，从单晶培养开始，到晶体的挑选与安置，继而使用衍射仪测量衍射数据，再利用各种结构分析与数据拟合方法，进行晶体结构解析与结构精修，最后得到各种晶体结构的几何数据与结构图形等结果。要获得比较理想的衍射数据，首先必须获得质量好的单晶。衍射实验所需要单晶的培养，需要采用合适的方法，以获得质量好、尺寸合适的晶体。晶体的生长和质量主要依赖于晶核形成和生长的速率。如果晶核形成速率大于生长速率，就会形成大量的微晶，并容易出现晶体团聚。相反，太快的生长速率会引起晶体出现缺陷。以下是几种常用的有效的方法和一些实用的建议。

1.溶液中晶体的生长

从溶液中将化合物结晶出来，是单晶体生长的最常用的形式。它是通过冷却或蒸发化合物的饱和溶液，让化合物从溶液中结晶出来。这时最好采取各种必要的措施，使其缓慢冷却或蒸发，以期获得比较完美的晶体。因为晶体的生长和质量主要依赖于晶核形成和生长的速率。如果晶核形成速率大于生长速率，就会形成大量的微晶，并容易出现晶体团聚。相反，太快的生长速率会引起晶体出现缺陷。在实验中，通常注意以下几个方面:

①为了减少晶核成长位置的数目，最好使用干净、光滑的玻璃杯等容器。

②应在非震动环境中，较高温度下进行结晶，因为较高温度条件下结晶可以减少化合物与不必要溶剂共结晶的几率，同时，必须注意，尽量不要让溶剂完全挥发。因为溶剂完全挥发后，容易导致晶体相互团聚或者沾染杂质，不利于获得纯相、质量优良的晶体。

晶体设计

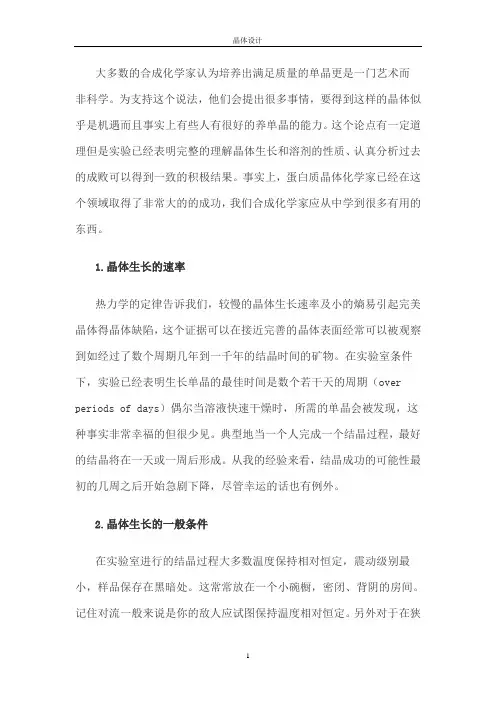

1 大多数的合成化学家认为培养出满足质量的单晶更是一门艺术而非科学。为支持这个说法，他们会提出很多事情，要得到这样的晶体似乎是机遇而且事实上有些人有很好的养单晶的能力。这个论点有一定道理但是实验已经表明完整的理解晶体生长和溶剂的性质、认真分析过去的成败可以得到一致的积极结果。事实上，蛋白质晶体化学家已经在这个领域取得了非常大的的成功，我们合成化学家应从中学到很多有用的东西。

1.晶体生长的速率

热力学的定律告诉我们，较慢的晶体生长速率及小的熵易引起完美晶体得晶体缺陷，这个证据可以在接近完善的晶体表面经常可以被观察到如经过了数个周期几年到一千年的结晶时间的矿物。在实验室条件下，实验已经表明生长单晶的最佳时间是数个若干天的周期（over

periods of days）偶尔当溶液快速干燥时，所需的单晶会被发现，这种事实非常幸福的但很少见。典型地当一个人完成一个结晶过程，最好的结晶将在一天或一周后形成。从我的经验来看，结晶成功的可能性最初的几周之后开始急剧下降，尽管幸运的话也有例外。

2.晶体生长的一般条件

在实验室进行的结晶过程大多数温度保持相对恒定，震动级别最小，样品保存在黑暗处。这常常放在一个小碗橱，密闭、背阴的房间。记住对流一般来说是你的敌人应试图保持温度相对恒定。另外对于在狭 晶体设计

2 窄的容器中高粘度溶剂其与温度梯度无关对流相对的低。.因为结晶总是需要时间，化学家常常不耐烦以至于经常去检查样品。应避免剧烈的动作，因为这种操作会对优化晶体生长有害。因此，我推荐不要还没超过一天就去检查他们的样品。

3.溶剂性质和饱和溶液

晶体生长必须在饱和溶液中。为优化结晶生长，化合物在结晶条件下应当适当溶解。假如饱和时溶解度太大，倾向于得到在一起的丛生晶体。假如溶解的太少，没有足够的溶质供应晶体表面的生长，会倾向于得到小晶体。为得到正确的溶解性，应正确的匹配溶质和溶剂。人们在开始的时候应从文献上查询溶剂的参数如溶剂的极性和介电常数或凭个人的经验。无论如何最好的程序是通过系统的试验不同的溶剂或溶剂组合直到找到6种左右的能适当溶解样品的溶剂。从我的经历来看，中心或离子的金属有机、无机、有机化合物随着化合物的种类不同，溶剂非常不一样。有时，典型的培养单晶最成功的例子是使用了三种的混合溶剂，分别是二氯甲烷、甲苯、正己烷。其他的一些不常用如三氯甲烷、乙腈、丙酮、乙醇、甲醇、四氢呋喃、和乙醚。通过经验和认真实验，你会找到适合你的体系的溶剂组合。

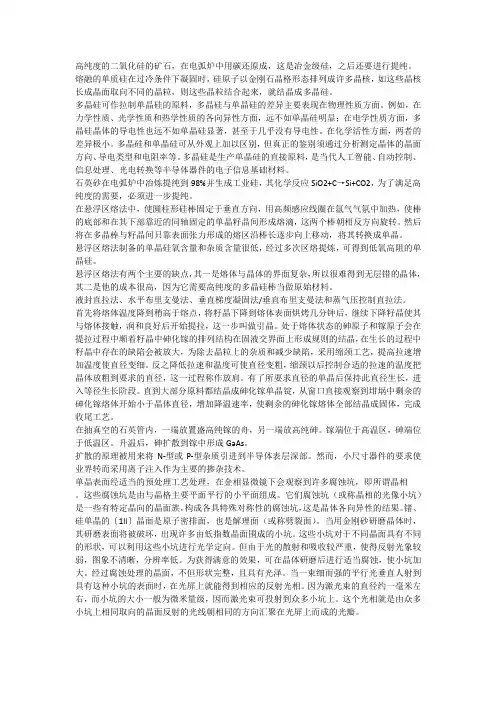

高纯度的二氧化硅的矿石，在电弧炉中用碳还原成，这是冶金级硅，之后还要进行提纯。

熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。

多晶硅可作拉制单晶硅的原料，多晶硅与单晶硅的差异主要表现在物理性质方面。例如，在力学性质、光学性质和热学性质的各向异性方面，远不如单晶硅明显；在电学性质方面，多晶硅晶体的导电性也远不如单晶硅显著，甚至于几乎没有导电性。在化学活性方面，两者的差异极小。多晶硅和单晶硅可从外观上加以区别，但真正的鉴别须通过分析测定晶体的晶面方向、导电类型和电阻率等。多晶硅是生产单晶硅的直接原料，是当代人工智能、自动控制、信息处理、光电转换等半导体器件的电子信息基础材料。

石英砂在电弧炉中冶炼提纯到98%并生成工业硅，其化学反应SiO2+C→Si+CO2，为了满足高纯度的需要，必须进一步提纯。

在悬浮区熔法中，使圆柱形硅棒固定于垂直方向，用高频感应线圈在氩气气氛中加热，使棒的底部和在其下部靠近的同轴固定的单晶籽晶间形成熔滴，这两个棒朝相反方向旋转。然后将在多晶棒与籽晶间只靠表面张力形成的熔区沿棒长逐步向上移动，将其转换成单晶。

悬浮区熔法制备的单晶硅氧含量和杂质含量很低，经过多次区熔提炼，可得到低氧高阻的单晶硅。

悬浮区熔法有两个主要的缺点，其一是熔体与晶体的界面复杂，所以很难得到无层错的晶体，其二是他的成本很高，因为它需要高纯度的多晶硅棒当做原始材料。

液封直拉法、水平布里支曼法、垂直梯度凝固法/垂直布里支曼法和蒸气压控制直拉法。

首先将熔体温度降到稍高于熔点，将籽晶下降到熔体表面烘烤几分钟后，继续下降籽晶使其与熔体接触，润和良好后开始提拉，这一步叫做引晶。处于熔体状态的砷原子和镓原子会在提拉过程中顺着籽晶中砷化镓的排列结构在固液交界面上形成规则的结晶，在生长的过程中籽晶中存在的缺陷会被放大，为除去晶粒上的杂质和减少缺陷，采用缩颈工艺，提高拉速增加温度使直径变细。反之降低拉速和温度可使直径变粗，缩颈以后控制合适的拉速的温度把晶体放粗到要求的直径，这一过程称作放肩。有了所要求直径的单晶后保持此直径生长，进入等径生长阶段。直到大部分原料都结晶成砷化镓单晶锭，从窗口直接观察到坩埚中剩余的砷化镓熔体开始小于晶体直径，增加降温速率，使剩余的砷化镓熔体全部结晶成固体，完成收尾工艺。

单晶制备方法综述

单晶制备是一种制备高质量单晶材料的方法，其单晶结构具有高度的有序性和完整度，具有优异的光学、电学和磁学性能，被广泛应用于光电子、半导体器件、光学器件等领域。本文将综述几种常用的单晶制备方法。

一、卤素热解法

卤素热解法是一种基于卤化物的单晶制备方法。通常采用溶液法得到溶液，再通过卤素热解使其结晶得到单晶。这种方法制备单晶材料成本低、效率高，被广泛应用。例如，用氯化钙和硫酸钾溶液制备氯化钡单晶。

二、溶液法

溶液法是一种常见的单晶制备方法，通过溶解物质使其达到过饱和状态，再缓慢降温结晶得到单晶。这种方法适用于许多无机和有机物质的制备。例如，用硫酸铈和硝酸铈溶液制备铈酸铈单晶。

三、气相输运法

气相输运法是利用气相中的化合物在特定的温度和压力下进行热分解、制备单晶材料。该方法适用于高熔点、低挥发度的物质。例如，用二氧化钛和氧气气氛在高温下热分解制备二氧化钛单晶。

四、激光熔融法

激光熔融法是利用激光束对材料进行局部加热，使其熔化并在快速冷却过程中形成单晶结构。这种方法可以制备多组分复合材料和高温高压条件下的单晶材料。例如，用激光束对熔融硅进行快速凝固制备硅单晶。

五、浸渍法 浸渍法是将待制备的单晶物质放入溶液中，通过化学反应或溶液中的成分沉积形成单晶。该方法可以制备各种复杂结构和复合材料的单晶。例如，用溶液浸渍法制备钛氧化物纳米线单晶。

六、气相沉积法

气相沉积法是通过在基底上以气相形式沉积制备单晶薄膜。该方法具有高纯度、均匀性好和控制性较高等优点，广泛应用于薄膜材料的制备。例如，用有机金属气相沉积法制备锗硅单晶薄膜。

七、Zone Melting法

Zone Melting法是一种通过电熔和定向凝固制备单晶材料的方法。在电熔过程中，选定的样品会被部分熔化，然后通过固体-液体界面的移动形成单晶结构。该方法可以制备大面积的单晶材料。例如，用Zone

Melting法制备硅单晶。

综上所述，单晶制备方法种类繁多，每种方法适用于不同类型的材料和特定的应用领域。随着技术的不断发展和进步，单晶制备方法将变得更加高效、精确和可控。这将为未来单晶材料的研究和应用提供更广阔的空间和机会。
