钻孔灌注桩安全技术操作规程

钻孔灌注桩施工工艺

1． 工艺概述

钻孔灌注桩时采用不同的钻孔方法，在地层中按要求形成一定形状（断面）的井孔，达到设计高程后，将钢筋骨架吊入井孔中，再灌筑混凝土，成为桩基础的一种工艺。钻孔灌注桩由于其施工速度快，质量稳定，受气候影响小，因而被普遍采用。钻孔灌注桩施工前得准备工作十分重要，只有条件充分才能保证施工顺利进行。

2． 作业内容

钻孔灌注桩的主要内容有桩位放样、场地平整、下沉、埋设护筒、桩架竖立、钻

机就位、泥浆制备、钻进、制作安装钢筋骨架、清孔、灌注水下混凝土、拔出护筒等。

3． 适用范围

钻孔灌注桩按成孔工艺和成孔机械不同分为：正循环钻孔灌注桩、反循环钻孔灌注桩、钻孔扩底灌注桩和冲击成孔灌注桩。其适用范围如下：

1）正循环钻孔灌注桩适用于粘性土、砂土、强风化、中等到微风化岩石。可用于桩径小于1.5m、孔深一般≤50m场地。

2）反循环钻孔灌注桩适用于粘性土、砂土、细粒碎石土及强风化、中等-微风化岩石，可用于桩径小于2.0m，孔深孔深一般≤60m的场地。

3）钻孔扩底灌注桩适用于粘性土、砂土、细粒碎石土、全风化、强风化、中等风化岩石时，孔深一般≤40m。

4）冲击成孔灌注桩适应于粘性土、砂土、碎石土和各种岩层。对厚砂层软塑～流塑状态的淤泥及淤泥质土应慎重使用。

4、施工准备

4.1 技术准备

1）组织有关人员认真学习熟悉场地岩土工程勘察资料和工程设计文件，收集地下障碍物等资料。

2）会同有关单位进行设计图纸会审。

3）编制和报审施工组织设计或施工方案。

4）向项目管理人员和施工人员进行工程施工质量技术交底和安全技术、环境保护、文明施工交底。

5）进行建筑控制点、轴线测量和桩位施放。

4.2 现场准备 1）平整施工场地，修筑临时施工道路，接通水源、接通电源及架设电线电缆。

2）修筑施工及生活临时设施，修筑泥浆池、循环槽等，修筑混凝土搅拌站钢筋加工场。合理进行施工平面布置。

4.3 机械设备准备

XXXXX工程

钻孔灌注桩

专项施工方案

编制：

审核：

审批：

公司

XXXXX工程项目部

二0一八年五月

[键入文字]

目录

一、编制依据 ................................................................................................. 1

二、工程简介 .................................................................................................. 2

2.1 工程概况 ................................................................................................... 2

2.2 地质水文条件 ............................................................................................ 2

三、施工总体部署 ........................................................................................... 4

3.1施工部署 .................................................................................................... 4

3.2施工场地平面布置 .................................................................................... 5

1. 钻孔灌注桩

钻孔桩基础施工将根据现场实际地质情况采用不同的成孔方法，当地质情况为岩层、卵砾石较大的地层时，采用冲击钻机钻孔；汽车吊机安装钢筋笼和导管，混凝土由混凝土搅拌站集中拌制供应，混凝土搅拌车运输灌注水下混凝土。

1) 施工工艺流程

流程图见 “图3.3-3钻孔桩施工工艺流程图(冲击钻)”。

2) 施工方法

(1)桩基础

①场地准备

护筒内存储泥浆使其高出地面或施工水位至少0.5m，防止钻孔过程中由于孔内压力小于孔外压力而导致坍孔。

图3.3-3 钻孔桩施工工艺流程图（冲击钻）

成桩质量检下道工序 施工准备

平整场地

桩位放样

埋设护筒

钻机就位

钻 进

清 孔

检查成孔质下钢筋笼

下导管 孔内注泥泥浆沉淀泥浆备料

泥浆池

拼装导管检查 安装导管

检查沉渣厚水下砼灌注

拔除护筒 砼制备输送 检查砼质量及砼面标高制作检查试件

②安装钻机

冲击钻机：钻机起落钢丝绳中心应对准桩中心。钻机定位后，底座必须平整，稳固，确保在钻进中不发生倾斜和位移，保证钻进中钻具的平稳及钻孔质量。

钻孔场地的平面尺寸应按桩基设计的平面尺寸、钻机数量和钻机底座平面尺寸、钻机移位要求、施工方法以及其它配合施工机具设施布置等情况决定。陆地桩基的施工场地均为旱地，施工期间地下水位在原地面以下。钻孔前将场地整平，清除杂物，更换软土。场地表面压实平整后横向铺设枕木，然后在枕木上铺设废旧钢轨或型钢，即构成钻机平台。场地的大小要能满足钻机的放置、吊机站位及混凝土搅拌车运输等协调工作的要求。

③埋设护筒

护筒用10mm的钢板制作，长200cm，护筒顶要高出地面不小于30 cm，护筒内径大于钻孔直径20 cm，护筒顶面位置偏差不大于5cm，倾斜度不大于1%。

④泥浆的制备及循环净化

根据现场实际情况，拟采用优质泥浆。各项指标如下：相对密度：1.03～1.1、粘度(s)：18～22、含砂率(％)：＜2、PH值：8～10、胶体率(％)：＞98、失水率(ml/30min)：14～20。

路桥集团国际建设股份有限公司 防东高速N0.5钻孔灌注桩施工安全操作规程

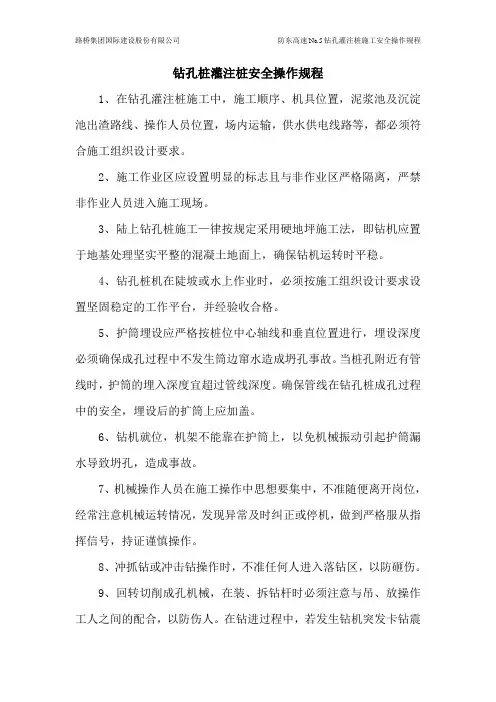

钻孔桩灌注桩安全操作规程

1、在钻孔灌注桩施工中，施工顺序、机具位置，泥浆池及沉淀池出渣路线、操作人员位置，场内运输，供水供电线路等，都必须符合施工组织设计要求。

2、施工作业区应设置明显的标志且与非作业区严格隔离，严禁非作业人员进入施工现场。

3、陆上钻孔桩施工—律按规定采用硬地坪施工法，即钻机应置于地基处理坚实平整的混凝土地面上，确保钻机运转时平稳。

4、钻孔桩机在陡坡或水上作业时，必须按施工组织设计要求设置坚固稳定的工作平台，并经验收合格。

5、护筒埋设应严格按桩位中心轴线和垂直位置进行，埋设深度必须确保成孔过程中不发生筒边窜水造成坍孔事故。当桩孔附近有管线时，护筒的埋入深度宜超过管线深度。确保管线在钻孔桩成孔过程中的安全，埋设后的扩筒上应加盖。

6、钻机就位，机架不能靠在护筒上，以免机械振动引起护筒漏水导致坍孔，造成事故。

7、机械操作人员在施工操作中思想要集中，不准随便离开岗位，经常注意机械运转情况，发现异常及时纠正或停机，做到严格服从指挥信号，持证谨慎操作。

8、冲抓钻或冲击钻操作时，不准任何人进入落钻区，以防砸伤。

9、回转切削成孔机械，在装、拆钻杆时必须注意与吊、放操作工人之间的配合，以防伤人。在钻进过程中，若发生钻机突发卡钻震路桥集团国际建设股份有限公司 防东高速N0.5钻孔灌注桩施工安全操作规程

动迹象时，必须立即停机，排除孔内故障。

10、桩孔成型后，应尽快灌注混凝土，若因故不能灌注混凝土时，应在扩筒上加盖，以免掉土和发生人员坠落事故。

11、钢筋笼子的吊点必须焊接牢固，起吊时必须设专人指挥，不准斜吊或横向拖拉，确保钢筋笼垂直入钻孔。

12、除全套管钻孔施工法外，其他几种成孔方法，应注意孔内水位稳定；水位上下波动太大将会诱发坍孔；在潮汐地区或在河道中钻孔时必须有专人随时观测记录水位变化情况，及时调整护筒内的水位。
