dlp大屏幕方案

DLP 大屏幕方案

在当今数字化的时代，信息的展示和传播变得至关重要。DLP 大屏幕作为一种先进的显示技术，凭借其出色的图像质量、高亮度和高对比度等优势，在众多领域得到了广泛的应用，如监控中心、指挥调度室、会议室、展览展示等。本文将为您详细介绍 DLP 大屏幕方案，帮助您了解其组成、特点、应用场景以及如何选择适合您需求的方案。

一、DLP 大屏幕的组成

DLP 大屏幕系统通常由以下几个主要部分组成：

1、 DLP 显示单元

这是整个系统的核心部分，由 DLP 芯片、光学引擎、投影镜头等组成。DLP 芯片通过对光线的反射和控制来实现图像的显示，具有高分辨率、高对比度和高亮度的特点。

2、 拼接控制器

负责将多个 DLP 显示单元拼接成一个完整的大屏幕，并对输入的信号进行处理和分配，实现图像的无缝拼接和切换。

3、 信号源 包括计算机、摄像机、视频播放器等，为大屏幕提供各种图像和视频信号。

4、 图像处理软件

用于对图像进行优化和调整，如色彩校正、亮度均匀性调整等，以确保大屏幕显示效果的最佳化。

5、 安装支架和边框

用于固定和支撑 DLP 显示单元，使其形成一个平整、稳固的大屏幕。

二、DLP 大屏幕的特点

1、 高清晰度和高分辨率

DLP 大屏幕能够提供清晰、细腻的图像，满足对图像质量要求较高的应用场景。

2、 高亮度和高对比度

在明亮的环境下仍能保持清晰的显示效果，对比度高使得图像层次分明，细节更加突出。

3、 无缝拼接

通过先进的拼接技术，多个显示单元之间的拼接缝隙几乎可以忽略不计，呈现出一个完整、连续的图像。

4、 长寿命和稳定性 DLP 芯片和光学引擎的寿命较长，系统稳定性高，能够长时间稳定运行。

5、 可扩展性

可以根据实际需求灵活地增加或减少显示单元，方便系统的升级和扩展。

三、DLP 大屏幕的应用场景

1、 监控中心

在交通、电力、安防等领域的监控中心，DLP 大屏幕能够同时显示多个监控画面，帮助工作人员及时掌握情况，做出准确的判断和决策。

2、 指挥调度室

在应急指挥、军事指挥等场景中，DLP 大屏幕可以清晰地展示各种信息，如地图、数据图表等，为指挥人员提供全面、直观的信息支持。

3、 会议室

适用于大型会议室，能够展示高清的演示文稿、视频等，提高会议的效率和效果。

4、 展览展示

在博物馆、科技馆、企业展厅等场所，DLP 大屏幕可以营造出震撼的视觉效果，吸引观众的注意力，更好地展示展品和信息。

四、如何选择适合的 DLP 大屏幕方案 1、 确定应用需求

首先要明确大屏幕的使用场景和功能需求，例如需要显示的信号类型、分辨率要求、观看距离等。

2、 考虑屏幕尺寸和拼接方式

根据安装场地的大小和形状，选择合适的屏幕尺寸和拼接方式，以达到最佳的显示效果和空间利用率。

3、 关注显示性能

包括亮度、对比度、分辨率、色彩等参数，确保大屏幕能够满足您对图像质量的要求。

4、 选择可靠的品牌和供应商

选择具有良好口碑和丰富经验的品牌和供应商，以保证产品质量和售后服务。

5、 预算考量

根据您的预算，在满足需求的前提下，选择性价比最高的方案。

五、DLP 大屏幕的安装和维护

1、 安装

安装过程需要专业的技术人员进行，确保显示单元的安装位置准确、平整，拼接缝隙均匀，布线合理。同时，要注意环境的通风和散热，以保证系统的正常运行。 2、 维护

定期对 DLP 大屏幕进行清洁、检查和维护，包括清洁镜头、检查灯泡寿命、更新软件等。遇到故障时，应及时联系专业人员进行维修。

六、DLP 大屏幕的发展趋势

随着技术的不断进步，DLP 大屏幕也在不断发展和创新。未来，DLP 大屏幕将朝着更高的分辨率、更低的能耗、更薄的机身、更智能化的控制等方向发展。同时，与人工智能、大数据等技术的融合也将为 DLP 大屏幕带来更多的应用可能性。

总之，DLP 大屏幕方案以其出色的性能和广泛的应用场景，为用户提供了一种高效、直观的信息展示和传播方式。在选择和实施 DLP 大屏幕方案时，用户应充分考虑自身需求、预算和技术发展趋势，选择适合自己的方案，并确保安装和维护工作的专业性和规范性，以充分发挥 DLP 大屏幕的优势，为工作和生活带来更多的便利和价值。

合集下载

led大屏幕和dlp大屏幕的区别

led大屏幕和dlp大屏幕的区别

led大屏幕与DLP大屏幕的区别：

1、安装环境的要求

1）LED可以安装于室外，对于环境的要求不高，而且分为室内屏与室外屏2种模式，室外模式要比室内的亮度大的多，因为室内模式时，屏幕上显示的内容在太阳光的照射下，基本是看不见的，而室外屏要比室内屏的亮度高，这样室外屏就可以在太阳光的照射比较清楚的进行显示，但是相应的电源功耗也有所增加，因为其亮度会因为发光二极管增加亮度后而增加耗电量！

2）DLP大屏安装于室内，没有室外屏，而且为了保证稳定的工作环境，对于空调等也有较高要求，环境要求密闭性良好，对于防尘、防水均有要求。

2、显示效果的比较

1）LED屏分为单基色，双基色（可显示3种颜色，2种本色，1种混合色），三基色（全彩屏），LED即所谓的发光二极管（light emitting diode)，LED屏即为一个二极管组成的显示屏体，屏体的显示类似于以前打印机的点阵字，由N个发光二极管组合在一起，形成一个点形矩阵，在点形矩阵里，通过有的LED亮，有的LED灭来实现差异化，达到显示效果。

在单基色的时候，每个发光点仅集成一个二极管，且都只发一种光；

在双基色的时候，每个发光点集成二个二极管，这样可发2种光，比如说红与绿单独亮起为2种颜色，红与绿一起亮，形成混合色黄色，此为第3种颜色，即2种基本色，可发3种颜色的光。

在三基色（全彩屏）的时候，每个点集成3种颜色，分别为红绿蓝，这样通过混合可以出来很多种颜色，即全彩（各种颜色）。

由于LED屏是集成的，这就导致一个问题，点距（点与点）之间的大小，集成点（即所为的点集成3个LED）的大小就决定了图像的细腻、清晰度。

2)DLP是“Digital Light Procession”的缩写，即为数字光处理，也就是说这种技术要先把影像信号经过数字处理，然后再把光投影出来。它是基于TI（美国德州仪器）公司开发的数字微镜元件——DMD（Digital Micromirror Device）来完成可视数字信息显示的技术。说得具体点，就是DLP投影技术应用了数字微镜晶片（DMD）来作为主要关键处理元件以实现数字光学处理过程。其原理是将通过UHP灯泡发射出的冷光源通过冷凝透镜，通过Rod将光均匀化，经过处理后的光通过一个色轮（Color Wheel），将光分成RGB三色（或者RGBW等更多色），再将色彩由透镜投射在DMD芯片上，最后反射经过投影镜头在投影屏幕上成像。

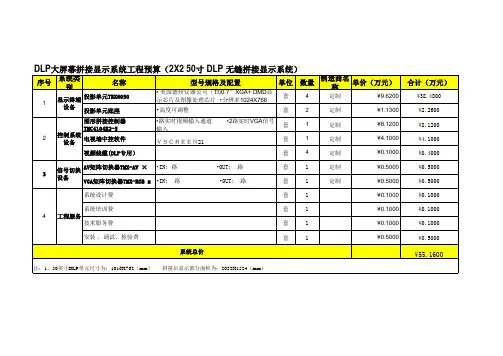

DLP大屏幕拼接显示系统工程预算

DLP大屏幕拼接显示系统工程预算

序号系统类别名称型号规格及配置单位数量制造商名称单价（万元）合计（万元）

投影单元TRX6050• 美国德州仪器公司（TI)0.7″XGA+ DMD显示芯片及图像处理芯片 •分辨率1024X768套4定制¥9.6200¥38.4800

投影单元底座•高度可调整套2定制¥1.1300¥2.2600图形拼接控制器TMC4104E2-5•路实时视频输入通道 •2路实时VGA信号输入套1定制¥8.1200¥8.1200

电视墙中控软件ＶＳＣＲＥＥＮ21套1定制¥4.1000¥4.1000

视频线缆(DLP专用）套4定制¥0.1000¥0.4000

AV矩阵切换器TMX-AV וIN: 路 •OUT: 路套1定制¥0.5000¥0.5000

VGA矩阵切换器TMX-RGB x•IN: 路 •OUT: 路套1定制¥0.5000¥0.5000

系统设计费套1¥0.1000¥0.1000

系统培训费套1¥0.1000¥0.1000

技术服务费套1¥0.1000¥0.1000

安装 、调试、检验费套1¥0.5000¥0.5000

¥55.1600系统总价

注：1、50英寸DLP单元尺寸为：1016X762（mm） 拼接后显示部分面积为：2032X1524（mm）4工程服务DLP大屏幕拼接显示系统工程预算（2X2 50寸 DLP 无缝拼接显示系统）

1显示终端设备

3信号切换设备2控制系统设备

DLP大屏幕显示系统解决方案

DLP大屏幕显示系统解决方案

DLP大屏幕显示系统解决方案

来源：金工科技

[导读] DLP大屏幕显示系统以系统工程、信息工程、自动化控制等理论为指导，DLP显示技术及设备、投影墙拼接技术、多屏图像处理技术、多路信号切换技术、网络技术、集中控制技术等融合为一体，能够集中显示来自计算机、摄像头、DVD 视频和网络等多种不同信号源的信号，以满足用户大面积显示各种共享信息和综合信息的需求。

关键词：DLP技术图像处理

一、系统概述

DLP大屏幕显示系统以系统工程、信息工程、自动化控制等理论为指导，DLP显示技术及设备、投影墙拼接技术、多屏图像处理技术、多路信号切换技术、网络技术、集中控制技术等融合为一体，能够集中显示来自计算机、摄像头、DVD 视频和网络等多种不同信号源的信号，以满足用户大面积显示各种共享信息和综合信息的需求。

二、系统组成

DLP大屏幕显示系统主要由以下几部分组成：

（1）DLP显示墙单元

（2）图像处理器

（3）大屏幕管理软件

（4）信号切换系统（可选）

（5）控制计算机

三、系统示意图

四、系统功能实现

1. 全屏显示，高清、高分辨率应用可以把大屏幕显示墙作为统一的逻辑屏来显示高清、高分辨率的图像，实现全屏显示和分辨率的叠加，比如显示超高分辨率的大型完整的网络画面等。

2. 多路Video信号显示

支持全制式Video输入信号，Video监控信息、高清视频图像、高清摄像机、录像机、大小影碟机、彩色实物显示仪等各类Video信号源均可接入图形处理器。多路Video信号经图形处理器后，可分别以窗口的形式在显示墙上任意位置放大、缩小、跨屏移动及全屏显示等。

3. 网络信号的显示

图像处理器能自由开启多个远程IP窗口，通过网络将远程计算机画面动态地显示在大屏幕上，远程IP窗口可无限制地漫游、拖放、调整大小、与其它窗口叠加。

4. 各类信号混合显示

DLP大屏幕显示系统设计方案

DLP大屏幕显示系统设计方案

DLP大屏幕显示系统设计方案

一、系统概述

大屏幕显示系统充分利用计算机技术、通信技术、视频技术，完成综合、高速的信息处理，可实现高清晰度、高亮度、多画面、多功能的显示能力，可用于远程图像及信息传送、显示、处理的需求，为调度指挥中心提供直观、形象的交互式工具，是监控中心必不可少的手段。

大屏幕显示系统包括图像处理能力较强和显示效果很好的专业投影单元，以及与之配套的多屏拼接控制系统，支持单屏、多屏以及整屏显示，实现图像窗口的缩放、移动等功能。大屏幕显示系统支持多路RGB画面和视频画面的实时显示，完全满足用户的应用要求：整个投影屏幕具有高分辨率、高亮度、高对比度，色彩还原真实，图像失真小，亮度均匀，显示清晰，单屏图像均匀性好。

(1)组合屏的物理拼接间隙小于0.5mm，确保大屏幕图像的精确显示和完美效果。

(2)支持多屏图像拼接，画面可整屏显示，也可分屏显示，用户可灵活开启窗口，定义尺寸，画面能够自由缩放、移动不受物理拼缝的限制，采用软件控制窗口的各项参数，屏与屏间的拼缝不影响汉字和图象的正确显示。

(3)可与监控中心计算机局域网连接，支持Windows NT、UNIX、LINUX操作系统、TCP/IP协议及双100M快速以太网及光纤数据通道接口。

(4)可同时显示多路视频窗口，每个视频窗口均能够以实时、真彩的模式显示，并可在整屏上任意漫游、缩放、或与图形窗口叠加。视频窗口的大小及各项参数调整不影响计算机图形窗口的显示速度。

(5)大屏幕系统的各种功能操作实行全计算机控制，并可通过网络连接进行远程遥控。

(6)通过控制软件实现组合屏整体/单屏的对比度、亮度、灰度、色彩等参数的统一调节，全中文的操作界面易于掌握，灵活方便。

(7)整个大屏幕显示系统能够每天24小时每年365天连续运行，整套系统具有先进性、可靠性和可扩充性，操作简单，维护方便，使用寿命长。

(8)投影系统的投影单元及控制系统均采用模块化、标准化、一体化设计，安装、调试简单，并易于维护保养。
