空间资讯基本概念

空间资讯基本概念

5-4-1地理資料倉儲(1)
地理資料倉儲建置的目標方向，大致如下所述： （1） 建置之相關地理資訊蒐集與整理 彙整、調查、整理、更新圖層資料，並匯入資料
庫，同時，建立相關詮釋資料庫（MetaData）。 （2）建立資料倉儲管理系統及相關規劃 規劃地理資料倉儲中心營運維護管理作業機制，
以提供各級政府機關對現有、建置中、未來發 展需要之相關地理資訊永續發展。
形有哪些？ •（2） 面線查詢：如某個多邊形相鄰的邊界
線有哪些？ •（3） 面點查詢：如某個多邊形內的點狀物
有哪些？
5.2 地理資料庫之建構(6)
線面查詢：如某條線穿過的多邊形有哪些？ 某條鏈的左右多邊形是哪些？ 線線查詢：如某條河川穿過哪些道路？
• 線點查詢：如某條輸電線經過哪些變電 站？
• 點面查詢：如某些點落在哪個區域內？ 面點查詢：如某個節點是由哪些節線交會
8. SQL查詢：SQL，即（ Structured Query Language ）， 是用來存取（relational database） 的語言。SQL 提供一組敘述，以便於關連式資 料庫中做資料的儲存與檢索。
5.3 資料倉儲 (1)
西元1990年由Bill Inmon所創造出「資料倉 儲」這個名詞，資料倉儲是具備「主 題 導向」(Subject-Oriented )、「整合性」 (Integrated)、「時間變動性」(TimeVariant)、以及「非暫存性」(Non-Volatile) 等四項特質的資料庫
而Hale Waihona Puke 的？5.2 地理資料庫之建構(7)
•2、多表聯合屬性查詢：可以對一個圖層 的層表及其關聯表進行聯合查詢，也可 以對多個圖層的層表及其關聯表進行聯 合查詢。

空间信息的可视化新版ppt

空间信息的可视化新版ppt
3、空间信息的可视化
是指运用地图学、计算机图形学和图像处理技术，将地学信息输入、处理、查询、分析以及预 测的数据及结果采用图形符号、图形、图像，并结合图表、文字、表格、视频等可视化形
式显示，并进行交互处理的理论、方法和技术。
空间数据库
处理
第七章 空间信息的可视化
二、空间信息可视化的形式
1、地图： 硬拷贝：纸质或其它介质地图；
2）电子地图集，是为了一定用途，采用统一、互补的制作方法系统汇集的若干电子地图 ，这些地图具有内在的统一性，互相联系，互相补充，互相加强。
2、电子地图与GIS的区别： 电子地图包含了GIS的主要功能，但不是全部功能。侧重于可见实体的显示，其中较完善的空间信息可 视化功能和地图量算功能是一般GIS所欠缺的。但是相对而言, 一些电子地图(集) 难予使其可视子空间 均具有统一的空间数学基础, 因而空间分析相对GIS薄弱，这也是两者的分水岭。
空间信息的可视化
第七章 空间信息的可视化
一、基本概念
1、可视化：
可视化是将符号或数据转化为直观的图形、图像的技术，它的过程是一种转换，它的目的 是将原始数据转化为可显示的图形、图像，从而全面且本质地把握住地理空间信息的基本 特征，便于最迅速、形象地传递和接收它们。
2、科学计算可视化
是指运用计算机图形学和图像处理技术，将科学计算过程中产生的数据及计算结果转换为图形和 图像显示出来，并进行交互处理的理论、方法和技术。
它是由计算机和其它设备如头盔、数据手套等组成的高级人机交互系统，以视觉为主，也结合听、触、嗅甚至味觉来感知的环境，使人们有如
实体几何坐标和属性参数； 进入真实的地理空间环境之中并与之交互作用。
2、电子地图与GIS的区别：
3总）之采，用他连们续都快有照各方自⑵法的作特根多点幅和据或不一足属组，地一性图致。的参看法数是表为系中统提的供一用个符户号编标辑器识，即到符号地设计物系统类。型参数表文件（通常一 VRML和HTM个L是紧工密程相连只的，有是HT一ML个在3D文领域件模拟）和扩找展。到实体符号化时的符号代码或符号索引和 符号显示颜色等参数； 但是相对而言, 一些电子地图(集) 难予使其可视子空间均具有统一的空间数学基础, 因而空间分析相对GIS薄弱，这也是两者的分水岭。

动态空间资讯整合之研究.ppt

动态空间资讯整合之研究.ppt

– 小波轉換(Wavelet transform)
它可以保留原始訊號中較大折曲的部位，並且記錄折曲方向甚至是折曲量.
小波轉換主要是在檢驗特徵比對的實用性為主，其應用於向量物件比對 的優點主要有二：
1. 適用於線物件與面物件的比對。 2. 簡化不整合現象中常見的縮放與旋轉問題。
因物件旋轉或搜尋起點不同所形成 小波曲線的差異
ቤተ መጻሕፍቲ ባይዱ
Nissan TOBE
GPS誤差的來源
1.衛星相關誤差
．軌道誤差 ．衛星時鐘誤差
2.信號傳遞誤差
．電離層延遲 ．對流層延遲 ．多路徑效應
3.接收儀器誤差
．週波脫落 ．時鐘誤差 ．相位中心位移
GPS誤差的改善
1. 差分定位 (Differential GPS, DGPS)
2. 自立航法 (Dead Reckoning，DR)

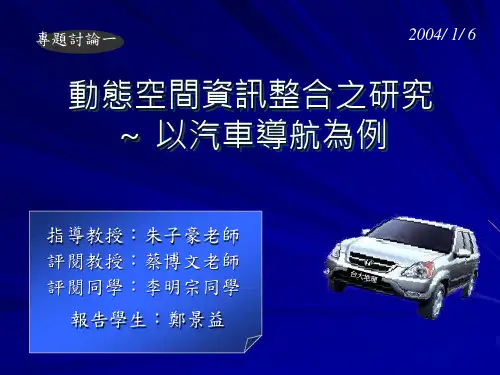

專題討論一
2004/ 1/ 6
動態空間資訊整合之研究 ～ 以汽車導航為例
指導教授：朱子豪老師 評閱教授：蔡博文老師 評閱同學：李明宗同學
報告學生：鄭景益
大綱
1.研究動機 2.研究目的 3.文獻回顧
–資料整合的作法 –導航技術的現況 –空間比對的技術
4.研究架構
研究動機
GIS可整合不同領域的技術，對各種空間資 訊進行分析、處理，也因此資訊整合的精 確度對於系統分析處理之結果有著重要的 影響。 動態資訊整合的應用，可以GIS結合GPS的 汽車導航系統為代表。
• 前提：
1. 車輛永遠是在路網中已定義好的路徑上行駛。 2. 以一個確定的起始資訊為基礎。
曾博鈴(1996)：
– 修正地圖比對法
•在某一誤差範圍內找出候選道路，並以定位座標投影 到候選道路上座標的距離及夾角為變數，用來評估定 位系統與投影道路間的幾何相似性。另外亦針對了數 位地圖上不存在的道路，做了修正計算的方法。

《空间信息基础》课件

《空间信息基础》课件
遥感图像的增强
通过对比度拉伸、色彩变换、滤波等方法，改善图像的视觉效果， 突出感兴趣的信息。
遥感图像的解译
通过目视解译和计算机解译等方法，提取遥感图像中的信息，为地 物分类、资源调查和环境监测等提供依据。
遥感技术的应用领域与案例分析
遥感在资源调查中的应用
利用遥感技术可以快速获取土地利用、森林 覆盖、水资源分布等信息，为资源管理和规 划提供支持。
06 空间信息前沿技术与发展 趋势
数字地球与智慧城市
数字地球
数字地球是一个虚拟的地球模型，通过地理 信息技术将地球上的各种信息进行数字化处 理，以便于分析和可视化。数字地球在城市 规划、环境保护、资源开发等领域有广泛应 用。
智慧城市
智慧城市利用物联网、云计算、大数据等技 术，实现城市各领域的智能化管理和服务。 智慧城市可以提高城市运行效率，改善居民
04 遥感技术及应用
遥感的基本原理与分类
遥感的基本原理
遥感技术通过接收地球表面物体反射 或发射的电磁波信号，经过处理和分 析，实现对地球表面物体的探测和识 别。
遥感的分类
根据平台高度和探测方式的不同，遥 感技术可分为卫星遥感、航空遥感和 地面遥感等类型。
遥感图像的处理与分析
遥感图像的预处理
包括辐射定标、大气校正、几何校正等步骤，以提高图像质量。
GIS的功能与应用
功能与应用领域
GIS具有数据输入、存储、编辑、处理、分析和输出等功能。应用领域包括城市规划、资源管理、环境监测、交通管理、灾害 预警等。
GIS的发展趋势与前沿技术
技术发展
GIS的发展趋势包括大数据处理、云计算、人工智能等技术的应用，以及与物联网、虚拟现实等技术 的融合。前沿技术包括实景三维建模、无人机遥感等。

空间设计(空间)PPT课件

空间设计(空间)PPT课件
19
在曲面类的水平要素与垂直要素的合并中，又可以分为两类：单曲面与双 曲面。
单曲面类包含如同飞机内舱的筒形曲面及其变异形态所构成的空间。而双 曲面类则包含了如同鸡蛋壳的曲面及其变异形态所构成的空间。
20
■ 组合空间
1、两个空间的关系 （1）一个空间包含另一个空间
两者之间很容易产生视觉和空间的连续性，要在大空间的背景下达到 突出小空间的目的，可以采用形体的对比或方向的差异来达到。
路线等因素将空间进行有序的排列与组织，解决多个单一空间的关 系问题。多空间的相互关系虽然复杂，但其组合方式可以概括为： •集中式组合 •线型组合 •辐射组合 •组团式组合 •网格式组合 •流动式组合
25
（1）集中式组合
这是一种极具稳定型的向心式构 图，它由一个占主导地位的中心空间 和一定数量的次要空间构成。中心空 间的尺度上要足够大，才能将次要空 间组合在其周围。次要空间的尺度和 形式可以相同也可以不同。
1、空间概念：
埏埴
2
2、空间类型:
3
4
■ 单一空间
单一空间:单一空间是构成其他空间的基础，是复杂的 组合空间的单元细胞，也是空间原理中的重点。
单一空间的构成要素： •水平要素的限定 •垂直要素的限定 •水平要素和垂直要素的组合 •水平要素与垂直要素的合并
5
• 1、水平要素的限定 • 水平要素在设计中主要指：基面、顶棚、各种升起的台、下沉的“池” • （1）基面：位于地面最基本的水平面，与地面存在着色彩和质感的
差别水平面界限的轮廓越清楚，他所限定的范围就越明确。
（2）基面的升起 为了在视觉上加强基面所限定的
空间范围，可以采用基面的一部分 升起的方法来达到。
基面的升起在空间中用以体现： • 神圣 • 庄重 • 吸引人们的注意力 • 开阔的景观视野

空间资讯基本概念

空间资讯基本概念

1.3 地圖的基本知識--地形圖系 列 (16)
繪製地圖的資料格式 （Data type format） •向量資料：用X、Y座標表示地圖圖形或地理實 體的位置和形狀的資料。 • 網格資料：按照網格單元的行和列排列的、有 不同“灰度值”的像片資料。又叫掃描資料。 •圖形資料：表示地理物體的位置、形態、大小 和分佈特徵以及幾何類型的資料。 •屬性資料：描述地理實體質量和數量特徵的資 料。
1.2 為什麼需要GIS? --我的一天 生活日記
• 0830 •車快到公司前，再用 PDA 電子地圖即時 查詢系統找最近、有空位且最便宜之停 車場。進到公司後，在客戶關係地理資 訊系統上，查詢列出今天要拜訪之客戶 名單、地址、時程及順序之路徑，以最 少之成本（時間及耗油）完成最大效率 之工作。
1.3 地圖的基本知識--地圖 (1) （Map）
1.3 地圖的基本知識--數位地圖 産品 (22)
•數位地圖：以數位形式儲存在電腦存儲 介質上的地圖。 •多媒體地圖：利用多媒體技術建立、儲 存和傳送，並同時具備聲、像多功能顯 的地圖。
1.4 電子地圖的利用 (1)
•爲什麽要使用電子地圖？與紙地圖、光碟地圖 相比，網上電子地圖具有資訊無限、可隨意添 加的特點。它不受比例尺、圖形樣式的限制， 抽象化更低，物件化更好，可以根據您的意圖 智慧化的顯示您需要的資訊。由於有專人負責 搜集各種資料，因而網上電子地圖可以隨時更 新：新開通的道路、規劃中的小區、暫時緩行 的路段，都可以在網上地圖中及時得到反應。
1.3 地圖的基本知識--地圖資料 庫 (17)
地圖資料庫 （Map Data Base） 電腦存儲的各種數位地圖 ( 向量、網格 或屬性)及其管理軟體的集合。
1.3 地圖的基本知識--數位地圖 産品 (18)

地理信息空间信息基础ppt课件

地理信息空间信息基础ppt课件

（a）
（b）
（c）
图3-8 河流的显示和隐式表示
►栅格数据结构：计算机对地理实体的显式 描述。矢量数据结构：计算机对地理实体 的隐式描述。
►在栅格数据结构中，整个地理空间被规则 地分为一个个小块〔通常为正方形），地 理实体的位置是由占据小块的横排与竖列 的位置决定，小块的位置则由其横排竖列 的数码决定，每个地理实体的形态是由栅 格或网格中的一组点来构成。
在栅格数据结构中，整个地理空间被规则地分为一个个小块〔通常为正方形），地理实体的位置是由占据小块的横排与竖列的位置决
定在定，栅，小 格 小块数块的据的位结位置构置则中则由，由其整其横个横排地排竖理竖列空列E 的间的数被数码规码决则决定地定，分，每为每个一个地个地理个理子午实小实体块体的的〔形形通态态常是是为由由正栅栅方格格形或或）网网，格格地中中理的的实一一体组组的点点位来来置构 构是成成由。。占据小Q 块的横排与竖列的位置决
► 地图和遥感影象是空间信息的常见载体， 计算机管理空间信息，建立地理信息系统成为可能。
图2-3为几种点状符号举例。 由以上两例可看出，至少有两种数字化的方法可以表示空间信息：
所以，下面看一看地图和遥感影象描述的 对于如图2-6所示的遥感图象，用矢量和栅格的表示如图3-11所示。
空间信息用数字化的方式〔栅格和矢量〕
► 不考虑地形起伏等因素，则纬度λ、 经度 、地球旋转椭球 体参量a、b与平面直角坐标x、y之间的变换关系如下：
x=acos cos
y＝bcos sin
► 地图投影变换引起了地理空间要素在平面形态上的变化， 包括长度变化、方向变化和面积变化。但是，平面直角坐 标系(x，y)却建立了对地理空间良好的视觉感，并易于进 行距离、方向、面积等空间参数的量算，以及进一步的空 间数据处理和分析。

空间资讯基本概念

空间资讯基本概念

3.1 地理資訊系統之組成架 構—電腦硬體 (5)
在輸出方面，常用的特定設備包括：圖 形顯示器、高解析度的印表機、繪圖機 （Plotter）等，以供輸出彩色地圖或幻 燈片、統計圖表和文件報告。繪圖機對 地理資訊系統的使用者及管理人員非常 重要。
3.1 地理資訊系統之組成架 構—電腦硬體 (6)
•在儲存方面，對地理資訊系統而言，也 是非常重要，因為地理資料量非常龐大， 一旦損毀，損失將是非常非常大。因此， 資料備份是需要經常執行的。常用的特 定設備包括：磁帶機、磁碟機、光碟機 （Optical disk）、燒錄器、隨身碟等 用以儲存大量資料。
3.1 地理資訊系統之組成架 構—電腦硬體 (7)
•在網路方面，發展極為迅速。由於地理資料庫 之獲得與建立十分費時費力，如能夠將地理資 料與相關單位共享，則能提高其資料價值及效 用，於是分散式地理資訊系統（Distributed GIS, DGIS）概念興起。而其所憑藉的是網路技 術。 •DGIS將傳統桌上型單機作業之GIS概念延伸至 網際網路(Web)之解決方案上，以符合現行系 統圖資處理之需求。稱之為網際網路地理資訊 系統(WebGIS或InternetGIS)。
3.1 地理資訊系統之組成架 構—電腦硬體 (8)
Client Viewer Web Browser
Application
Server
Map Server
Data Server
圖3.2 簡單的分散式地理資訊系統架構
3.2 地理資訊系統之組成架 構—電腦軟體 (1)
•對於GIS應用而言，電腦軟體包括： •電腦系統軟體
伺服端 ArcSDE ArcIMS
TCP/IP HTTP
資料庫 DBMS FILES

《空间信息基础》PPT课件

《空间信息基础》PPT课件

通航情况 流水季节 通航： 1 常年河：1 不通航：2 时令河：2
消失河：3
河流特性分类与编码
河流长度
河流宽度
< 1 km： 1 < 2 km： 2 < 5 km： 3 < 10 km：4 > 10 km：5
<1 m ： 1 1 ~ 2 m： 2 2 ~ 5 m： 3 5 ~ 20 m： 4 20 ~ 50 m：5 >50m： 6
n: 结点数 a: 弧段数 b: 多边形数 c: 常数，为多边形地图特征。
若b包含边界里面和外面的多边形，则c=2， 若b仅包含边界内部多边形，则c=1
n = 6， a = 5 b = 2， c = 1，p=2（图形数）
n = 10， a = 12
n = 4， a = 5
b = 3， c = 1
b = 2， c = 1
管线:7
电力线71
地下电力线 与电缆72
管线73
地下检修井74
高压711
低压712
电杆713
电塔714
电线架715
依比例7141 不依比例7142
11.02.2021
a
31
空间对象的多源分类编码
按空间对象不同特性进行分类并进编码 代码之间没有隶属关系，反映对象特性 具有较大的信息量，有利于空间分析
GIS数据库中地理数据以地理坐标存储时，则以地 图为数据源的空间数据必须通过投影变换转换成 地理坐标；而输出或显示时，则要将地理坐标表 示的空间数据通过投影变换变换成指定投影的平 面坐标。
GIS中，地理数据的显示可根据用户的需要而指定 投影方式，但当所显示的地图与国家基本地图系 列的比例尺一致时，一般采用国家基本系列地图 所用的投影。

空间资讯基本概念

空间资讯基本概念
地理資訊系統概論
第七章 網際網路地理資訊系統
本章學習重點
•網際網路發展過程之歷史 •網際網路發展過程之架構 •網際網路發展過程之應用 •網際網路地理資訊系統之相關技術 •元件式地理資訊系統之概念及運作情形
7-1網際網路簡介
7.1.2 網際網路之架構(1)
7.1.2 網際網路之架構(2)
7.1.3 網際網路的應用
E-mail FTP檔案傳輸 全球資訊網（World Wide Web) 搜尋引擎Search Engine 檔案資料查詢系統 （Archie） 線上多人交談系統
Telnet遠端登錄
NetNews與BBS服務
7.2 Web之應用
7.2.2 多層式架構
應用程式可以分解成三個層次： 呈現層（ Presentation Layer ）， 業務邏輯層（ Business Logic Layer ）， 資料層（ Data Layer ）。
基於客戶端的應用系統
基於客戶端的Web GIS允許GIS分析和GIS 資料處理在客戶端執行。這些GIS分析工 具和GIS資料最初駐留在伺服器上。用戶 通過瀏覽器向伺服器發出需要GIS資料和 GIS處理工具的請求；伺服器將所需要的 GIS 資料和 GIS 處理工具傳送給客戶端。 客戶端接受所需要的 GIS 資料和 GIS 處理 工具，按照用戶的操作，進行GIS資料處 理和分析；此時無須伺服器的參與。
二、伺服器應用程式介面法 （Server API）
使 用 ISAPI (Internet Server Application Programming Interface)開發程式的好處， 就是能夠開發常駐在記憶體裡的動態鏈 結程式(Dynamic Linking Library, DLL)， 且這個 DLL可以被包含在 Web Server內 部執行，和CGI需要不斷由磁碟中載入並 執行的方式不同，所以在執行速度上比 CGI程式快。

CH21空间信息基础课件

CH21空间信息基础课件
projected coordinate system locations are identified by x,y coordinates on a grid, with the origin at the center of the grid. Each position has two values that reference it to that central location. One specifies its horizontal position and the other its vertical position. The two values are called the x-coordinate and y-coordinate. Using this notation, the coordinates at the origin are x = 0 and y = 0.
3
Different projections cause different types of distortions.
CH2-1空间信息基础
地图投影
直接建立在球体上的地理坐标，用 经度和纬度表达地理对象位置
投 影
建立在平面上的直角坐标系统，用
（x，y）表达地理对象位置
CH2-1空间信息基础
我国常用的地图投影
地军用地图和地球资源卫星象片所采用的全球横轴墨卡托投影
GK
（UTM）是横轴墨卡托投影的一种变型。高斯克吕格投影的中央经
线长度比等于1，UTM投影规定中央经线长度比为0.9996。在6度带
内最大长度变形不超过0.04%。
CH2-1空间信息基础
特点归纳
特点1
中央经线和赤道为互相垂直的直线，其他经线均为凹向并对称于中央经 线的曲线，其他纬线均为以赤道为对称轴的向两极弯曲的曲线，经纬线 成直角相交。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（三）、高程基準面： 台灣本島以基隆平均海水面起算。 澎湖以馬公平均海水面起算。
2021
7
4.1 座標參考系統(4)
• 國家標準TWD67（又稱GRS67， Geodetic Reference System,1967)
(四) 、地圖投影：有關地籍測量及大比例 尺測圖所應用之座標系統，係採用橫麥 卡托投影經差二度分帶，台灣本島之中 央子午線為121。座標原點為中央子午線 與與赤道交點，且橫座標西移250,000公 尺，中央子午線之尺度比率為0.9999。
2021
2
台灣的絕對位置
• 以絕對位置的角度來看 台灣北起北緯25度56分（N25∘56′） （宜蘭黃尾嶼的北端） 南迄北緯21度45分 （N21∘45′） （鵝鸞鼻南方14公里的七星岩） 極西位於東經119度18分（E119∘18′） （澎湖群島花嶼） 極東位於東經124度34分（E124∘34′） （宜蘭縣的赤尾嶼）
地理資訊系統概論
第四章 空間位置及資料結構
2021
1
本章學習重點
• 地球原子是什麼？ • 大地座標系統是什麼？ • 何謂地圖投影？ • 台灣常用哪一種座標投影系統？ • 空間資料表示的概念模式為何？ • 向量式結構的概念模式為何？ • 網格式結構的概念模式為何？ • 向量式結構和網格式結構的概念模式之差異為何？ • 數值地形模型的概念模式為何？
2021
8
4.1 座標參考系統(5)
• 國家標準TWD97（TAIWAN DATUM 97，1997 台灣大地基準）
內政部於1997年公佈：採用1980年公佈 「GRS80橢球體」為參考球體。
(1)新國家座標系統之名稱命名為1997台灣大地
基準(TWD97)，其建構係採用國際地球參考框
架(International Terrestrial Reference Frame，
1
12
4.1 座標參考系統(9)
• WGS84座標系統
GPS 定位座標系統採用WGS84座標系的地球橢 球基本參數及主要幾何和物理常數如下： 1.地球橢球基本參數
長半徑a＝6378137M 地球引力常數(含大氣層) GM＝3986005×108 m³s-2 正常化二階帶諧係數 C2.0＝-484.16685×10-6 地球自轉角速度ω＝7292115×10-11 rads-1
http://www.tlsh.tp.2e0d21u.tw/~t127/yang5/tai01.htm 3
台灣的相對位置
• 台灣的相對位置
以相對位置的角度來看台灣， 台灣位於亞洲大陸的東南海洋中， 西邊隔著台灣海峽與中國大陸的福建省相望， 東面緊鄰全球最大的海洋太平洋， 南邊濱臨巴士海峽，與菲律賓相距約320公里， 北邊瀕臨東海，與日本的琉球群島相距約600公 里左右。
2021
13
4.1 座標參考系統(10)
• WGS84坐標系統 2. 主要幾何和物理常數 短半徑b＝6356752.3142 M 扁平率f＝1/298.257223563 第一偏心率平方e2＝0.00669437999013 第二偏心率平方e’2＝0.006739496742227 橢球正常重力位U0＝62636860.8497m2s-2 赤道正常重力r0＝ 9.9703267714ms-2
（一）、參考橢球體採用1967年新國際地 球原子如下：
1.長半徑: a =6378160 M
2.短半徑: b =6356774.7192 M
3.扁平率: f =(a-b)/a=1/298.25
2021
5
4.1 座標參考系統(2)
• 國家標準TWD67（又稱GRS67， Geodetic Reference System,1967)
(二)、大地基準點以南投埔里之虎子山起算： 經度λ＝120° 58′ 25. 975〞 緯度φ＝23° 58′ 32. 340〞 對頭拒山之方位角α＝323° 57′ 23. 135〞
2021
6
4.1 座標參考系統(3)
• 國家標準TWD67（又稱GRS67， Geodetic Reference System,1967)
簡稱為ITRF)。ITRF為利用全球測站網之觀測資
料成果推算所得之地心座標系統，其方位採國際
時間局(Bureau International de l`Heure，簡稱
為BIH)定義在1984.0時刻之方位。
2021
9
4.1 座標參考系統(6)
• 國家標準TWD97（TAIWAN DATUM 97， 1997台灣大地基準）
2021
10
4.1 座標參考系統(7)
• 國家標準TWD97（TAIWAN DATUM 97， 1997台灣大地基準）
(3)高程基準面：
內政部已完成台灣一等水準網，計2,065個 一等水準點測量工作，並於基隆設置水準 原點及副點，高程系統以基隆港平均海水 面為高程基準面，據此訂定2001年臺灣高 程基準（簡稱TWVD2001），作為台灣高 程測量控制系統之基準。
2021
11
4.1 座標參考系統(8)
• 國家標準TWD97（TAIWAN DATUM 97，1997 台灣大地基準）
(4)台灣、琉球嶼、綠島、蘭嶼及龜山島等地區之 投影方式採用橫麥卡托投影經差二度分帶，其中 央子午線為東經121度，投影原點向西平移 250,000 公尺，中央子午線尺度比為0.9999；另 澎湖、金門及馬祖等地區之投影方式，亦採用橫 麥卡托投影經差二度分帶，其中央子午線定於東 經119 度，投影原點向西平移250,000公尺，中 央子午線尺度比為0.9999。
(2)新國家座標系統之參考橢球體採用1980 年國際大地測量學與地球物理學協會 （International Union of Geodesy and geophysics，簡稱為IUGG）公布之參考 橢球體 (GRS80)，其橢球參數如下： 長半徑 a=6378137 M 扁率 f=1/298.257222101
http://www.tlsh.tp.2e0d21u.tw/~t127/yang5/tai01.htm 4
4.1 座標參考系統(1)
• 國家標準TWD67（又稱GRS67， Geodetic Reference System,1967)， 內政部於1980年公佈：採用1967年公佈
「GRS67橢球體」的平面大地基準。
