桥梁工程钢筋笼技术交底

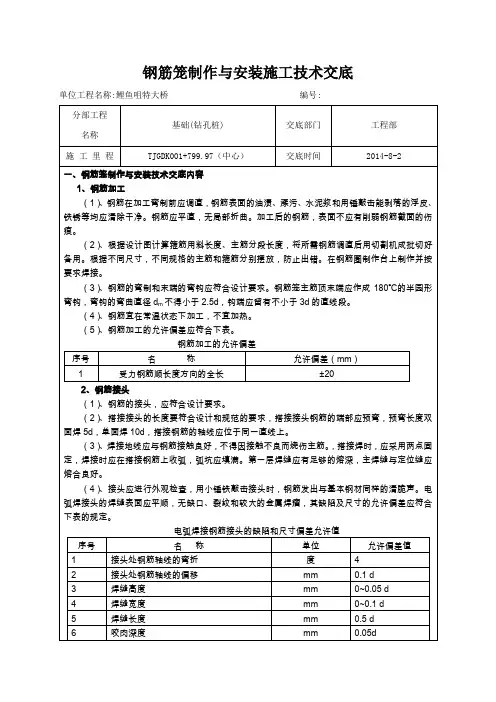

钢筋笼制作与安装施工技术交底

单位工程名称:鲤鱼咀特大桥 编号:

分部工程

名称 基础(钻孔桩) 交底部门 工程部

施 工 里 程 TJGDK001+799.97（中心） 交底时间 2014-8-2

一、钢筋笼制作与安装技术交底内容

1、钢筋加工

（1）、钢筋在加工弯制前应调直，钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除干净。钢筋应平直，无局部折曲。加工后的钢筋，表面不应有削弱钢筋截面的伤痕。

（2）、根据设计图计算箍筋用料长度、主筋分段长度，将所需钢筋调直后用切割机成批切好备用。根据不同尺寸，不同规格的主筋和箍筋分别摆放，防止出错。在钢筋圈制作台上制作并按要求焊接。

（3）、钢筋的弯制和末端的弯钩应符合设计要求。钢筋笼主筋顶末端应作成180℃的半园形弯钩，弯钩的弯曲直径dm不得小于2.5d，钩端应留有不小于3d的直线段。

（4）、钢筋宜在常温状态下加工，不宜加热。

（5）、钢筋加工的允许偏差应符合下表。

钢筋加工的允许偏差

序号 名 称 允许偏差（mm）

1 受力钢筋顺长度方向的全长 ±20

2、钢筋接头

（1）、钢筋的接头，应符合设计要求。

（2）、搭接接头的长度要符合设计和规范的要求，搭接接头钢筋的端部应预弯，预弯长度双面焊5d，单面焊10d，搭接钢筋的轴线应位于同一直线上。

（3）、焊接地线应与钢筋接触良好，不得因接触不良而烧伤主筋。，搭接焊时，应采用两点固定，焊接时应在搭接钢筋上收弧，弧坑应填满。第一层焊缝应有足够的熔深，主焊缝与定位缝应熔合良好。

（4）、接头应进行外观检查，用小锤铁敲击接头时，钢筋发出与基本钢材同样的清脆声。电弧焊接头的焊缝表面应平顺，无缺口、裂纹和较大的金属焊瘤，其缺陷及尺寸的允许偏差应符合下表的规定。

电弧焊接钢筋接头的缺陷和尺寸偏差允许值

序号 名 称 单位 允许偏差值

( 安全管理 )

单 位：_________________________

姓 名：_________________________

日 期：_________________________

精品文档 / Word文档 / 文字可改 钢筋笼施工安全技术交底(新版)

Safety management is an important part of enterprise production management. It promotes the

progress of enterprise work and promotes economic efficiency. 实用文本 | DOCUMENT TEMPLATE

建筑施工

第 2 页 钢筋笼施工安全技术交底(新版)

一、钢筋切割机

（一）启动前准备

1、钢筋切割机的安装应坚实可靠、稳固且保持水平位置，

作业时应楔紧走行轮。

2、钢筋切割机应有接地保护。

3、室外作业应设置机棚，机房四周应有足够原料、半成品堆码场地。

4、各润滑部位应按规定加注润滑油脂。

5、起动前查看切刀有无裂纹，安装位置是否正常，刀片固定螺丝是否坚固，活动刀间水平间隙以0.5-1mm为宜。

6、起动前检查皮带轮和传动旋转部位的防护罩是否齐全、牢靠。

（二）运转中注意事项 说明：安全管理是企业生产管理的重要组成部分，与企业的其它管理密切联系、互相影响、互相促进。搞好安全管理，有助于改进企业管理，全面推进企业各方面工作的进步，促进经济效益的提高。 实用文本 | DOCUMENT TEMPLATE

建筑施工

第 3 页 1、禁止切断直径超过机械铭牌规定的钢筋和烧红的钢筋以及超过刀刃硬度的材料。需一次切断多根钢筋时，必须换算钢筋总截面积在规定范围内。

2、如切断吕合金等特种钢筋时，应更换高硬度刀片，并根据机械规定允许直径进行换算。

工 程 技 术 交 底 书

编制单位：中铁十八局集团有限公司云南麻昭高速公路B2工区

工程名称 桥梁桩基钢筋笼加工 交底日期 年 月 日

位置或桩号

根据图号

交底内容：

云南麻昭高速公路B2工区桥梁桩基钢筋笼加工。其具体要求如下：

一、桩基钢筋笼设计调整情况

1、桥梁桩基钢筋螺旋箍筋原设计为B 12螺纹筋，非加密段间距为20cm，加密段间距为10cm，考虑到螺旋箍筋加工困难，结合桩基在地震状态下的实际受力特点，为方便施工，对桩基钢筋笼螺旋箍筋非加密区段由B 12螺纹筋调整为A 10光圆钢筋，施工时请按调整后要求进行钢筋笼加工。

2、原施工图设计钢筋笼主筋连接为搭接焊连接，根据施工现场实际情况决定采用直螺纹套筒连接。

二、原材料注意事项

1、钢筋原材料进场必须有出厂合格证，并经试验室取样检验合格后方可使用。

2、钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应设立识别标志。钢筋在运输过程中，应避免锈蚀和污染。钢筋宜堆置在仓库（棚）内，露天堆置时，应垫高并加遮盖。

3、钢筋表面上的油渍、漆污和锤击能剥落的浮皮、铁锈应清除干净。带有颗粒状或状的老锈的钢筋不得使用。钢筋除锈通常可通过在冷拉或调直过程中除锈，少量的除锈可采用电动除锈机或喷砂，局部除锈可采用人工用钢丝刷或砂轮等方法进行，亦可将钢筋通过砂箱往返搓动除锈。如除锈后钢筋表面有严重的麻坑、斑点，已伤蚀截面时，应降级使用或剔除不用。

4、声测管：采用外径57mm钢管，在桩基钢筋笼内侧按设计要求布设检测钢管：桩径≥1.5m时，每桩按正方形布置四根；桩径小于1.5m时按等边三角形布置三根，每根自上而下成一竖直线条。长度应高出桩顶20cm且通到桩底。声测管于钢筋笼加劲筋内侧紧贴绑扎，在吊装时特别注意防止声测管弯曲。下端用钢板封底焊牢，接头处应确保接缝紧密、不漏水。声测管在每节安装过程中需灌入清水检验其是否渗漏，如发现应及时停止安装并将已渗漏声测管及时更换掉。浇筑混凝土前，将管内灌满水，上口用塞子堵严实。

1 / 10

新建郑州至徐州客运专线铁路工程

第三级技术交底

文件名称：钢筋笼的制作与安装施工技术交底

文件编号：ZXZH-JD-FJ-012

中铁十局郑徐客专徐州枢纽项目经理部

2014年10月25日 2 / 10 施工技术交底记录

单位名称：中铁十局郑徐客专徐州枢纽项目部 2014 年 10月25日 编号：FPTL—FJ—012

交底名称 钢筋笼制作与

安装 交底类别 施工技

术交底

技术交底内容及要求

钢筋笼制作与安装施工技术交底

一、工程概况

铜山养路工区房建工程分为办公综合楼和机具间，土建工程桩基采用钻孔灌注桩，钻孔桩直径φ600，桩基安全等级为二级。本工程钢筋笼长为23m。

二、施工程序及工艺流程

2.1施工程序

主要施工程序为:原材料报检→设备检查→施工准备→台具模具制作→钢筋笼分节加工→钢筋笼底节吊放→第二节吊放→校正、焊接→最后节定位。

2.2工艺流程

平整硬化、钢筋棚搭设

↓

台模、模具放样施工

↓

钢筋检验、试验、报验 → 钢筋放样、下料

↓

钢筋笼分节加工 --→ 钢筋笼报检

↓

钢筋笼底节吊装

↓

第二节吊装对位、检验

↓

钢筋笼上下节焊接连接 --→ 焊接质量检验、报检

↓

吊放最后一节并定位

图2.2-1 钻孔灌注桩钢筋笼制作及安装工艺流程图

2.3施工要求 3 / 10 2.3.1钢筋储存

(1)钢筋的外观检查合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混杂，且设立识别标志。

(2)钢筋在储存过程中应避免锈蚀和污染，宜在库内或棚内存放，露天堆置时，应架空存放，离地面不宜小于300mm，且加以遮盖。

2.3.2钢筋的除锈

(1)加工方法

钢筋均应清除油污和捶打能剥落的浮皮、铁锈。大量除锈，可通过钢筋冷拉或钢筋调直机调直过程中完成；少量的钢筋除锈，可采用电动除锈机或喷砂方法除锈，钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。
