常用光耦（光电耦合器）代换大全光耦合器(opticalcoupler，英文缩写为OC)亦称光电隔离器或光电耦合器，简称光耦。

它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。

当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

各品牌光耦替代型号Fairchild NECPart Nnmber TOSHIBA ParNumberLv PartNnmberTOSHIBA ParNumberLvH11A617TLP421B PS2501-1TLP421A H11A817TLP421A PS2561-1TLP421A H11AA814TLP620B TLP2571-1TLP421A H11B815TLP627A TLP2581L1TLP421F A HMA121TLP181A PS2505-1TLP620B HMA124TLP124A PS2565-1TLP620B HMA2701TLP181A PS2502-1TLP627A HMHA2801TLP281A PS2562-1TLP627A HMHA281TLP281A PS2532-1TLP627A HMAA2705TLP180A PS2533-1TLP627A HMHAA280TLP280A PS2521-1TLP629B H11A1TLP631A TLP2525-1TLP320B H11AA1TLP630A PS2701-1TLP181A H11AG1TLP331A PS2761-1TLP181A H11B1TLP571A PS2705-1TLP180A H11C1TLP541G A PS2765-1TLP180A H11D1TLP371C PS2702-1TLP127A H11G1TLP371A PS2801-1TLP281A MOC3021-MTLP3021(S)A PS2801-4TLP281-4A MOC3022-MTLP3022(S)A PS2861-1TLP281A MOC3023-MTLP3023(S)A PS2805-1TLP280A MOC3041-MTLP3041(S)A PS2805-4TLP280-4A MOC3042-MTLP3042(S)A PS2865-1TLP280A MOC3043-MTLP3043(S)A PS2811-1TLP283B MOC3051-MTLP3051(S)A PS2811-4TLP283-4B MOC3052-MTLP3052(S)A PS8601TLP759B MOC3061-MTLP3061(S)A PS8602TLP759A MOC3062-MTLP3062(S)A PS9613TLP759(IGM)A MOC3063-MTLP3063(S)A PS8701TLP114A B Vishay PS8101TLP114A BPart Nnmber TOSHIBA ParNumberLv PS9713TLP114A(IGM)BK817P TLP421A PS9113TLP114A(IGM)B SFH610A TLP421A PS9601TLP554A SFH614A TLP628A PS9614TLP554B SFH615A TLP421A PS9714TLP115A B SFH617A TLP421A PS9114TLP115A B SFH618A TLP624B PS9715TLP115A BSFH618A TLP624B PS9715TLP115A B TCET1100TLP421A PS9115TLP115A B SFH690XT TLP181A PS9701TLP115A A TCMT1100TLP281A PS7141-1A TLP597GA A TCMT4100TLP281-4A PS7141-2A TLP227GA-2A SFH628A TLP620B PS7141-1B TLP4597G B K815P TLP627A PS7141-2B TLP4227G-2B SFH612A TLP627A PS7141-1C TLP4006G BSFH619A TLP627A PS7341C-1ATLP594G BSFH655A TLP627A PS7141C-2ATLP224G-2BSFH692AT TLP127A PS7241-1A TLP176GA A TCED1100TLP627A PS7241-2A TLP206GA A IL66TLP371A PS7241-1B TLP4176G B IL66B TLP372A PS7241-2B TLP4206G B AVAGO(Agilent)AROMAT(NAIS)Part Nnmber TOSHIBA ParNumberLv PartNnmberTOSHIBA ParNumberLvHCPL-M600TLP115A A AQV210TLP592G A HCPL-M601TLP115A A AQV214E TLP597G A HCPL-M611TLP115A A AQV210EH TLP797GA A HCPL-M452TLP114A A AQV210S TLP192G A HCPL-M453TLP114A A AQV212TLP592A A HCPL-M456TLP114A A AQV212S TLP197A A HCPL-2601TLP2601A AQV214TLP597GA A HCPL-2611TLP2601A AQV214E TLP597G A HCPL-2201TLP555B AQV214EH TLP797GA A HCPL-2530TLP2530A AQV214H TLP797GA A HCPL-2531TLP2531A AQV214S TLP197GA A HCPL-2630TLP2631A AQV215TLP597A B HCPL-2631TLP2631A AQV216TLP797J A HCPL-3120TLP3120A AQV217S TLP197D A HCPL-3140TLP351A AQV410EH TLP4592G A HCPL-3150TLP351A AQV414TLP4592G A HCPL-3180TLP350B AQV414E TLP4597G A HCPL-314J TLP701*2C AQV414S TLP4197G A HCPL-4504TLP559A AQW210TLP222G-2A HCPL-0708TLP116B AQW210S TLP202G A HCPL-181TLP181A AQW212TLP222A-2A HCPL-354TLP180B AQW214TLP227GA-2A HCPL-814TLP620B AQW214S TLP206GA A HCPL-817TLP421A AQW215TLP222A-2B COSMO AQW217TLP222G-2APart Nnmber TOSHIBA ParNumberLv AQW414TLP4222G-2AK1010TLP421A AQW610S TLP4026G A K1020TLP621-2A AQW614TLP4007G A K2020TLP631B AQY210EH TLP227G A K3010TLP620B AQY210LS TLP174G A KP3020TLP620-2B AQY210S TLP174G A KP4010TLP627A AQY214EH TLP227G A KP4020TLP627-2A AQY214S TLP176GA A K5010TLP371A AQY410EH TLP4227G A K6010TLP630A AQY414EH TLP4227G B KPS2801TLP281A AQY414S TLR4176G A KPC354NT TLP180B AQY221N1S TLP3113/TLP3116B KPC355NT TLP127A AQY221N2S TLP3113/TLP3116B KPC357NT TLP181A AQY221R2V TLP3215A KPC452TLP127A AQY221N2V TLP3216A SHARPPart Nnmber TOSHIBA ParNumberLvPC123TLP421APC123TLP421APC817TLP421APC813TLP620APC815TLP627APC357NT TLP181APC354NT TLP180APC355NT TLP127APC3H7TLP281APC3H3TLP280A各品牌光耦替代型号Fairchild NECPart Nnmber TOSHIBA ParNumberLv PartNnmberTOSHIBA ParNumberLvH11A617TLP421B PS2501-1TLP421A H11A817TLP421A PS2561-1TLP421A H11AA814TLP620B TLP2571-1TLP421A H11B815TLP627A TLP2581L1TLP421F A HMA121TLP181A PS2505-1TLP620B HMA124TLP124A PS2565-1TLP620B HMA2701TLP181A PS2502-1TLP627A HMHA2801TLP281A PS2562-1TLP627A HMHA281TLP281A PS2532-1TLP627A HMAA2705TLP180A PS2533-1TLP627A HMHAA280TLP280A PS2521-1TLP629B H11A1TLP631A TLP2525-1TLP320B H11AA1TLP630A PS2701-1TLP181A H11AG1TLP331A PS2761-1TLP181A H11B1TLP571A PS2705-1TLP180A H11C1TLP541G A PS2765-1TLP180A H11D1TLP371C PS2702-1TLP127A H11G1TLP371A PS2801-1TLP281A MOC3021-MTLP3021(S)A PS2801-4TLP281-4A MOC3022-MTLP3022(S)A PS2861-1TLP281A MOC3023-MTLP3023(S)A PS2805-1TLP280A MOC3041-MTLP3041(S)A PS2805-4TLP280-4A MOC3042-MTLP3042(S)A PS2865-1TLP280A MOC3043-MTLP3043(S)A PS2811-1TLP283B MOC3051-MTLP3051(S)A PS2811-4TLP283-4B MOC3052-MTLP3052(S)A PS8601TLP759B MOC3061-MTLP3061(S)A PS8602TLP759A MOC3062-MTLP3062(S)A PS9613TLP759(IGM)A MOC3063-MTLP3063(S)A PS8701TLP114A B Vishay PS8101TLP114A BPart Nnmber TOSHIBA ParNumberLv PS9713TLP114A(IGM)BK817P TLP421A PS9113TLP114A(IGM)B SFH610A TLP421A PS9601TLP554A SFH614A TLP628A PS9614TLP554B SFH615A TLP421A PS9714TLP115A B SFH617A TLP421A TLP115A BSFH617A TLP421A PS9114TLP115A B SFH618A TLP624B PS9715TLP115A B TCET1100TLP421A PS9115TLP115A B SFH690XT TLP181A PS9701TLP115A A TCMT1100TLP281A PS7141-1A TLP597GA A TCMT4100TLP281-4A PS7141-2A TLP227GA-2A SFH628A TLP620B PS7141-1B TLP4597G B K815P TLP627A PS7141-2B TLP4227G-2B SFH612A TLP627A PS7141-1C TLP4006G BSFH619A TLP627A PS7341C-1ATLP594G BSFH655A TLP627A PS7141C-2ATLP224G-2BSFH692AT TLP127A PS7241-1A TLP176GA A TCED1100TLP627A PS7241-2A TLP206GA A IL66TLP371A PS7241-1B TLP4176G B IL66B TLP372A PS7241-2B TLP4206G B AVAGO(Agilent)AROMAT(NAIS)Part Nnmber TOSHIBA ParNumberLv PartNnmberTOSHIBA ParNumberLvHCPL-M600TLP115A A AQV210TLP592G A HCPL-M601TLP115A A AQV214E TLP597G A HCPL-M611TLP115A A AQV210EH TLP797GA A HCPL-M452TLP114A A AQV210S TLP192G A HCPL-M453TLP114A A AQV212TLP592A A HCPL-M456TLP114A A AQV212S TLP197A A HCPL-2601TLP2601A AQV214TLP597GA A HCPL-2611TLP2601A AQV214E TLP597G A HCPL-2201TLP555B AQV214EH TLP797GA A HCPL-2530TLP2530A AQV214H TLP797GA A HCPL-2531TLP2531A AQV214S TLP197GA A HCPL-2630TLP2631A AQV215TLP597A B HCPL-2631TLP2631A AQV216TLP797J A HCPL-3120TLP3120A AQV217S TLP197D A HCPL-3140TLP351A AQV410EH TLP4592G A HCPL-3150TLP351A AQV414TLP4592G A HCPL-3180TLP350B AQV414E TLP4597G A HCPL-314J TLP701*2C AQV414S TLP4197G A HCPL-4504TLP559A AQW210TLP222G-2A HCPL-0708TLP116B AQW210S TLP202G A HCPL-181TLP181A AQW212TLP222A-2A HCPL-354TLP180B AQW214TLP227GA-2A HCPL-814TLP620B AQW214S TLP206GA A HCPL-817TLP421A AQW215TLP222A-2B COSMO AQW217TLP222G-2APart Nnmber TOSHIBA ParNumberLv AQW414TLP4222G-2AK1010TLP421A AQW610S TLP4026G A K1020TLP621-2A AQW614TLP4007G A K2020TLP631B AQY210EH TLP227G A K3010TLP620B AQY210LS TLP174G A KP3020TLP620-2B AQY210S TLP174G A KP4010TLP627A AQY214EH TLP227G A KP4020TLP627-2A AQY214S TLP176GA A K5010TLP371A AQY410EH TLP4227G A K6010TLP630A AQY414EH TLP4227G B KPS2801TLP281A AQY414S TLR4176G A KPC354NT TLP180B AQY221N1S TLP3113/TLP3116B KPC355NT TLP127A AQY221N2S TLP3113/TLP3116B KPC357NT TLP181A AQY221R2V TLP3215A KPC452TLP127A AQY221N2V TLP3216A SHARPPart TOSHIBA Par LvPart Nnmber TOSHIBA ParNumberLvPC123TLP421A PC817TLP421A PC813TLP620A PC815TLP627A PC357NT TLP181A PC354NT TLP180A PC355NT TLP127A PC3H7TLP281A PC3H3TLP280A。

常用光耦简介及常见型号光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

经查大量资料后，以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比(CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

光电晶体管集电极电流与VCE有关，即集电极和发射极之间的电压。

M O C资料一、概述
摸出MOC3020、MOC30201、MOC30202、MOC3023是摩托罗拉生产的可控硅驱动的光电耦合器，它包含了一个砷化镓红外线发光二极管和对光敏感的双向可控硅，功能就像三端双向可控硅开关元件。

它主要用在连接控制电器控制和可控硅控制240V的交流负载。

二、特征
●有极好稳定的触发电流I FT——红外线发光二极管有很小的降落；
●很高的隔离电压——7500V的最小交流峰值；
●underwriterslaboratoryrecognized——File#E90700；
●峰值阻断电压400V；
三、应用
●欧洲主要用于240V交流电
●三端双向可控硅的驱动
●工业控制
●交通灯
●自动售货机
●电动机控制
●固态继电器
在空气温度25摄氏度时的绝对最大额定值：
储存温度范围：-40°——150°
工作温度范围：-40°——100°
二极管输入正向直流电流：50mA
二极管输入反向电压：3V
二极管输入峰值正向电流：3A（1um的脉冲，每秒300脉冲）二极管输入的功率耗散：100mw（25摄氏度左右）
线性递减（25°左右）：1.33mw/o C
输出驱动：
输出断开的终端电压：400V
输出接通的均方根电流：（T A=25°）100mA
（50HZ—60HZ正弦波）(T A=70°)50mA
抽象峰值浪涌电流：1.2A（T w=10ms空比DC=10%）
总的功率损耗：300mw
四、元件特性。

光电耦合器，又称光耦，万联芯城销售原装现货光耦元件，品牌囊括TOSHIBA,LITEON,EVERLIGHT,VISHAY等。

型号种类繁多，万联芯城为终端生产企业提供电子元器件一站式配套服务，节省了客户的采购成本。

点击进入万联芯城点击进入万联芯城光耦使用技巧光电耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。

光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。

目前应用最广的是发光二极管和光敏三极管组合成的光电耦合器，其内部结构如图1a所示。

光耦以光信号为媒介来实现电信号的耦合与传递，输入与输出在电气上完全隔离，具有抗干扰性能强的特点。

对于既包括弱电控制部分，又包括强电控制部分的工业应用测控系统，采用光耦隔离可以很好地实现弱电和强电的隔离，达到抗干扰目的。

但是，使用光耦隔离需要考虑以下几个问题：①光耦直接用于隔离传输模拟量时，要考虑光耦的非线性问题；②光耦隔离传输数字量时，要考虑光耦的响应速度问题；③如果输出有功率要求的话，还得考虑光耦的功率接口设计问题。

1 光电耦合器非线性的克服光电耦合器的输入端是发光二极管，因此，它的输入特性可用发光二极管的伏安特性来表示，如图1b所示；输出端是光敏三极管，因此光敏三极管的伏安特性就是它的输出特性，如图1c所示。

由图可见，光电耦合器存在着非线性工作区域，直接用来传输模拟量时精度较差。

图1 光电耦合器结构及输入、输出特性解决方法之一，利用2个具有相同非线性传输特性的光电耦合器，T1和T2，以及2个射极跟随器A1和A2组成，如图2所示。

如果T 1和T2是同型号同批次的光电耦合器，可以认为他们的非线性传输特性是完全一致的，即K1(I1)=K2(I1)，则放大器的电压增益G=Uo/U1=I3R3/I2R2=(R3/R2)[K1(I1)/K2(I1)]=R3/R2。

由此可见，利用T1和T2电流传输特性的对称性，利用反馈原理，可以很好的补偿他们原来的非线性。

光电耦合器MOC3063、4N25管脚及应用-固态继电器电路光电耦合器 MOC3063的管脚及固态继电器电路
MOC3063 管脚图：
4N25 管脚图：
元器件选择
恒流部分按图中的参数选取元件，均无特殊要求。

图1中的光电耦合器分别选用了4N25与MOC3063等便于购买的型号。

这两种光耦均采用双列直插六脚封装，外形如图2所示，图1中标注了内部结构对应的引脚排列。

功率三极管或晶闸管的选取决定了固态继电器的带负载能力，图1中T选用BT136、BCR3AM时，负载电流最大为3A；选用BCR10AM时，最大电流为10A。

若负载电流小于1A，T 可用MAC97A6等型号的小管，这将使制成的成品体积大大减小。

如果负载电流较大，必要时需要给VT4和T加装一定大小的散热器。

在负载电源为220V时，C的耐压值不小于400V。

笔者用的是彩电开关电源用的耐压1kV的安规电容。

固态继电器便可以在电路中取代电磁继电器使用了。

这种固态继电器的输入下限电压低于3V，上限电压高于30V的直流电压，输出导通电压是AV220V交流电压，因此通用性很强。

常用光电耦合器型号参数PartNumberIFT(mA)maxVTM(V)maxDM(V)mindv/dt(V/us)minIDRM1(nA)maxVISOACRMS]MOC30 3115325010001005.3kVMOC303210325010001005.3kVMOC30335325010001005.3kVMOC3041 15340010001005.3kVMOC304210340010001005.3kVMOC30435340010001005.3kVMOC306115 36006005005.3kVMOC30621036006005005.3kVMOC3063536006005005.3kVMOC30811538006 005005.3kVMOC30821038006005005.3kVMOC3083538006005005.3kVMOC316210360010常用光电耦合器型号参数dt h=521 border=1>Par t Number IFT(mA)maxVTM(V)maxDM(V)mindv/dt(V/us)minIDRM1(nA)maxVISOACRMS]MOC3031 15 3 250 1000 100 5.3 kV MOC3032 10 3 250 1000 100 5.3 kV MOC3033 5 3 250 1000 100 5.3 kV MOC3041 15 3 400 1000 100 5.3 kV MOC3042 10 3 400 1000 100 5.3 kV MOC3043 5 3 400 1000 100 5.3 kV MOC3061 15 3 600 600 500 5.3 kV MOC3062 10 3 600 600 500 5.3 kV MOC3063 5 3 600 600 500 5.3 kV MOC3081 15 3 800 600 500 5.3 kV MOC3082 10 3 800 600 500 5.3 kV MOC3083 5 3 800 600 500 5.3 kV MOC3162 10 3 600 1000 100 5.3 kV MOC3163 5 3 600 1000 100 5.3 kV光电耦合器工作原理光电耦合器件简介光电偶合器件（简称光耦）是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件。

6-PIN DIP ZERO-CROSSPHOTOTRIAC DRIVER OPTOCOUPLER(600V PEAK)MOC3061-MMOC3062-MMOC3063-M MOC3162-M MOC3163-MDESCRIPTIONThe MOC306X-M and MOC316X-M devices consist of a GaAs infrared emitting diode optically coupled to a monolithic silicon detector performing the function of a zero voltage crossing bilateral triac driver. They are designed for use with a triac in the inter-face of logic systems to equipment powered from 115/240 VAC lines, such as solid-state relays, industrial controls, motors, sole-noids and consumer appliances, etc.FEATURES•Simplifies logic control of 115/240 VAC power •Zero voltage crossing•dv/dt of 1000 V/µs guaranteed (MOC316X-M),–600 µs guaranteed (MOC306X-M)•VDE recognized (File # 94766)–ordering option V (e.g., MOC3063V-M)•Underwriters Laboratories (UL) recognized (File #E90700, volume 2)APPLICATIONS•Solenoid/valve controls •Static power switches •T emperature controls •AC motor starters •Lighting controls •AC motor drives • E.M. contactors •Solid state relays6-PIN DIP ZERO-CROSSPHOTOTRIAC DRIVER OPTOCOUPLER(600V PEAK) MOC3061-M MOC3062-M MOC3063-M MOC3162-M MOC3163-M ABSOLUTE MAXIMUM RATINGS (T A = 25°C unless otherwise noted)Parameters Symbol Device Value Units TOTAL DEVICEStorage T emperature T STG All-40 to +150°C Operating T emperature T OPR All-40 to +85°C Lead Solder T emperature T SOL All260 for 10 sec°C Junction T emperature Range T J All-40 to +100°C Isolation Surge Voltage(4) (peak AC voltage, 60Hz, 1 sec duration)V ISO All7500Vac(pk)T otal Device Power Dissipation @ 25°CP D All 250mWDerate above 25°C 2.94mW/°C EMITTERContinuous Forward Current I F All60mA Reverse Voltage V R All6VT otal Power Dissipation 25°C AmbientP D All 120mWDerate above 25°C 1.41mW/°C DETECTOROff-State Output T erminal Voltage V DRM All600V Peak Repetitive Surge Current (PW = 100 µs, 120 pps)I TSM All1AT otal Power Dissipation @ 25°C AmbientP D All 150mWDerate above 25°C 1.76mW/°C6-PIN DIP ZERO-CROSSPHOTOTRIAC DRIVER OPTOCOUPLER(600V PEAK)MOC3061-MMOC3062-MMOC3063-MMOC3162-MMOC3163-M*T ypical values at T A = 25°CNotes1.T est voltage must be applied within dv/dt rating.2.All devices are guaranteed to trigger at an I F value less than or equal to max I FT . Therefore, recommended operating I F lies between max I FT (15 mA for MOC3061-M, 10 mA for MOC3062-M & MOC3162-M, 5 mA for MOC3063-M & MOC3163-M) and absolute max I F (60 mA).3.This is static dv/dt. See Figure 9 for test circuit. Commutating dv/dt is a function of the load-driving thyristor(s) only.4.Isolation surge voltage, V ISO , is an internal device dielectric breakdown rating. For this test, Pins 1 and 2 are common, and Pins 4, 5 and 6 are common.ELECTRICAL CHARACTERISTICS (T A = 25°C Unless otherwise specified)INDIVIDUAL COMPONENT CHARACTERISTICSParametersTest Conditions Symbol Device Min Typ*Max Units EMITTERInput Forward Voltage I F = 30 mA V F All 1.3 1.5V Reverse Leakage Current V R = 6 VI R All 0.005100µADETECTORPeak Blocking Current, Either Direction V DRM = 600V , I F = 0 (note 1)I DRM1 MOC316X-M 10100nA MOC306X-M 10500Critical Rate of Rise of Off-State VoltageI F = 0 (figure 9, note 3)dv/dtMOC306X-M 6001500V/µsMOC316X-M1000TRANSFER CHARACTERISTICS (T A = 25°C Unless otherwise specified.)DC CharacteristicsTest ConditionsSymbolDevice MinTyp*Max UnitsLED T rigger Current (rated I FT )main terminal Voltage = 3V (note 2)I FTMOC3061-M 15mA MOC3062-M/MOC3162-M 10MOC3063-M/MOC3163-M5Peak On-State Voltage, Either Direction I TM = 100 mA peak,I F = rated I FTV TM All 1.83V Holding Current, Either DirectionI HAll500µA ZERO CROSSING CHARACTERISTICSCharacteristicsTest Conditions Symbol Device MinTyp*Max UnitsInhibit Voltage (MT1-MT2 voltage above which device will not trigger)I F = Rated I FT V INH MOC3061-M/2M/3M 1220V MOC3162-M/3M1215Leakage in Inhibited StateI F = Rated I FT ,V DRM = 600V , off stateI DRM2All150500µA ISOLATION CHARACTERISTICSCharacteristics Test Conditions Symbol Device Min Typ*Max Units Isolation Voltagef = 60 Hz, t = 1 secV ISOAll7500V6-PIN DIP ZERO-CROSSPHOTOTRIAC DRIVER OPTOCOUPLER(600V PEAK) MOC3061-M MOC3062-M MOC3063-M MOC3162-M MOC3163-M6-PIN DIP ZERO-CROSSPHOTOTRIAC DRIVER OPTOCOUPLER(600V PEAK) MOC3061-M MOC3062-M MOC3063-M MOC3162-M MOC3163-M6-PIN DIP ZERO-CROSSPHOTOTRIAC DRIVER OPTOCOUPLER(600V PEAK) MOC3061-M MOC3062-M MOC3063-M MOC3162-M MOC3163-M1. 100x scope probes are used, to allow high speeds and voltages.2. The worst-case condition for static dv/dt is established by triggering the D.U.T. with a normal LED input current, then removingthe current. The variable vernier resistor combined with various capacitor combinations allows the dv/dt to be gradually increased until the D.U.T. continues to trigger in response to the applied voltage pulse, even after the LED current has been removed. The dv/dt is then decreased until the D.U.T. stops triggering. τRC is measured at this point and recorded.Tneutral or hot line.R inused.6-PIN DIP ZERO-CROSSPHOTOTRIAC DRIVER OPTOCOUPLER(600V PEAK)MOC3061-MMOC3062-MMOC3063-MMOC3162-MMOC3163-MNOTEAll dimensions are in inches (millimeters)6-PIN DIP ZERO-CROSSPHOTOTRIAC DRIVER OPTOCOUPLER(600V PEAK)MOC3061-MMOC3062-MMOC3063-MMOC3162-MMOC3163-MORDERING INFORMATIONMARKING INFORMATIONOption Order Entry IdentifierDescriptionS S Surface Mount Lead Bend SR2 SR2Surface Mount; T ape and reel T T 0.4" Lead Spacing V V VDE 0884TV TV VDE 0884, 0.4" Lead Spacing SV SV VDE 0884, Surface MountSR2VSR2VVDE 0884, Surface Mount, T ape & Reel*Note – Parts that do not have the ‘V’ option (see definition 3 above) that are marked with date code ‘325’ or earlier are marked in portrait format.Definitions1Fairchild logo 2Device number3VDE mark (Note: Only appears on parts ordered with VDE option – See order entry table)4One digit year code, e.g., ‘3’5T wo digit work week ranging from ‘01’ to ‘53’6Assembly package code6-PIN DIP ZERO-CROSSPHOTOTRIAC DRIVER OPTOCOUPLER(600V PEAK) MOC3061-M MOC3062-M MOC3063-M MOC3162-M MOC3163-M Array NOTEAll dimensions are in inches (millimeters)LIFE SUPPORT POLICYFAIRCHILD’S PRODUCTS ARE NOT AUTHORIZED FOR USE AS CRITICAL COMPONENTS IN LIFE SUPPORT DEVICES OR SYSTEMS WITHOUT THE EXPRESS WRITTEN APPROVAL OF THE PRESIDENT OF FAIRCHILD SEMICONDUCTOR CORPORATION. As used herein:1.Life support devices or systems are devices or systemswhich, (a) are intended for surgical implant into the body, or (b) support or sustain life, and (c) whose failure to perform when properly used in accordance with instructions for use provided in the labeling, can be reasonably expected to result in a significant injury of the user.2. A critical component in any component of a life supportdevice or system whose failure to perform can be reasonably expected to cause the failure of the life support device or system, or to affect its safety or effectiveness.DISCLAIMERFAIRCHILD SEMICONDUCTOR RESERVES THE RIGHT TO MAKE CHANGES WITHOUT FURTHER NOTICE TO ANY PRODUCTS HEREIN TO IMPROVE RELIABILITY, FUNCTION OR DESIGN. FAIRCHILD DOES NOT ASSUMEANY LIABILITY ARISING OUT OF THE APPLICATION OR USE OF ANY PRODUCT OR CIRCUIT DESCRIBED HEREIN; NEITHER DOES IT CONVEY ANY LICENSE UNDER ITS PATENT RIGHTS, NOR THE RIGHTS OF OTHERS.6-PIN DIP ZERO-CROSSPHOTOTRIAC DRIVER OPTOCOUPLER(600V PEAK)MOC3061-MMOC3062-MMOC3063-MMOC3162-MMOC3163-M。

过零双向可控硅输出光耦MOC3063，MOC3041，TLP363J 内部工作原理及实际应用实例图
MOC3063，MOC3041，TLP363J
关键词：过零可控硅光耦，过零双向可控硅光耦，ZC光耦
MOC3063，MOC3041，TLP363J是三款过零型双向可控硅输出光耦，内置过零检测模块，它在收到输入端的控制信号时，并不马上开启双向可控硅模块，而是等到“过零”后才触发双向可控硅进行导通，可选择4PIN或6PIN。

从上图可知，3脚与5脚是闲置的，因此它6PIN中的这两个脚去掉就可以封装成4PIN了。

还可看出，它与门级直接做成光接收模块的任意电平启动的双向可控硅光耦不一样，它的门极由零交叉电路控制，收到LED发出的光以后并不直接输出一个信号去开启双向可控硅，零交叉电路的输出受LED与电源电压的控制，只有在受到LED的信号后，等待至电源电压过零点时才发出触发信号，双向可控硅收到触发信号，
在过零后进行开启，具体动作过程如下图。

有图可以看出，可以通过控制输入来调整输出电压的波形个数，并且是在零点附近进行启动，能有效地防止对负载和电网的冲击，减少电磁干扰，因此它们可以应用在一些可控硅调功器，电机控制与驱动，以及一些家用电器中。

实际应用
潮光光耦网整理编辑，转载请注明潮光光耦。

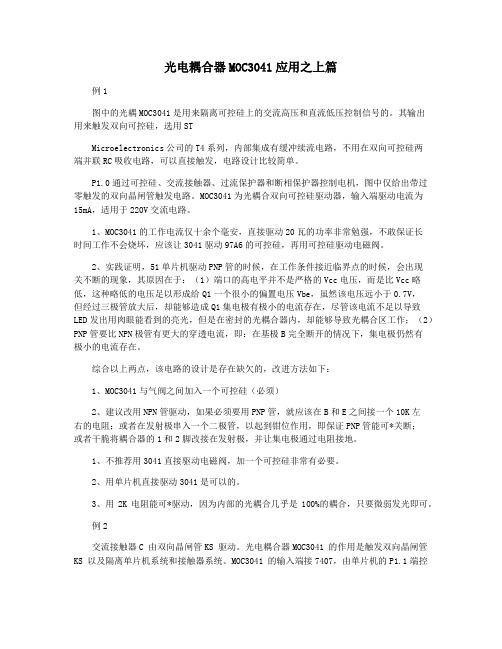

光电耦合器MOC3041应用之上篇例1图中的光耦MOC3041是用来隔离可控硅上的交流高压和直流低压控制信号的。

其输出用来触发双向可控硅，选用STMicroelectronics公司的T4系列，内部集成有缓冲续流电路，不用在双向可控硅两端并联RC吸收电路，可以直接触发，电路设计比较简单。

P1.0通过可控硅、交流接触器、过流保护器和断相保护器控制电机，图中仅给出带过零触发的双向晶闸管触发电路。

MOC3041为光耦合双向可控硅驱动器，输入端驱动电流为15mA，适用于220V交流电路。

1、MOC3041的工作电流仅十余个毫安，直接驱动20瓦的功率非常勉强，不敢保证长时间工作不会烧坏，应该让3041驱动97A6的可控硅，再用可控硅驱动电磁阀。

2、实践证明，51单片机驱动PNP管的时候，在工作条件接近临界点的时候，会出现关不断的现象，其原因在于：（1）端口的高电平并不是严格的Vcc电压，而是比Vcc略低，这种略低的电压足以形成给Q1一个很小的偏置电压Vbe，虽然该电压远小于0.7V，但经过三极管放大后，却能够造成Q1集电极有极小的电流存在，尽管该电流不足以导致LED发出用肉眼能看到的亮光，但是在密封的光耦合器内，却能够导致光耦合区工作；（2）PNP管要比NPN极管有更大的穿透电流，即：在基极B完全断开的情况下，集电极仍然有极小的电流存在。

综合以上两点，该电路的设计是存在缺欠的，改进方法如下：1、MOC3041与气阀之间加入一个可控硅（必须）2、建议改用NPN管驱动，如果必须要用PNP管，就应该在B和E之间接一个10K左右的电阻；或者在发射极串入一个二极管，以起到钳位作用，即保证PNP管能可*关断；或者干脆将耦合器的1和2脚改接在发射极，并让集电极通过电阻接地。

1、不推荐用3041直接驱动电磁阀，加一个可控硅非常有必要。

2、用单片机直接驱动3041是可以的。

3、用2K电阻能可*驱动，因为内部的光耦合几乎是100%的耦合，只要微弱发光即可。

Photocoupler Product Data Sheet MOC3052 SERIESSpec No.: DS70-2001-025Effective Date: 06/17/2016Revision: ELITE-ON DCCRELEASEBNS-OD-FC001/A4PhotocouplerMOC305X series1. DESCRIPTION1.1 Features⏹⏹⏹⏹⏹⏹⏹⏹Isolation voltage between input and output V iso : 5,000V rms6pin DIP photocoupler, triac driver outputHigh repetitive peak off-state voltage V DRM : Min. 600VHigh critical rate of rise of off-state voltage( dV/dt : MIN. 1000V / s )Dual-in-line package : MOC3050, MOC3051, MOC3052, MOC3053Wide lead spacing package : MOC3050M, MOC3051M, MOC3052M, MOC3053MSurface mounting package : MOC3050S, MOC3051S, MOC3052S, MOC3053STape and reel packaging : MOC3050S-TA, MOC3051S-TA, MOC3052S-TA, MOC3053S-TAMOC3050S-TA1, MOC3051S-TA1, MOC3052S-TA1, MOC3053S-TA1 Safety approval⏹UL 1577, Cert. No.E113898CSA CA5A, Cert. No. 1020087 (CA 91533-1)FIMKO EN/IEC 60950-1, EN/IEC 60065; Cert. No.NCS/FI 24426 M3 VDE DIN EN60747-5-2, Cert. No. 40015248CQC GB4943.1-2011/ GB8898-2011⏹⏹RoHS ComplianceAll materials be used in device are followed EU RoHS directive (No.2002/95/EC). MSL class11.2 Applications⏹⏹⏹⏹⏹⏹⏹⏹AC Motor DrivesAC Motor StartersE.M. Contactors Lighting Controls Solenoid/Valve Controls Solid State Relays Static Power Switches Temperature ControlsPhotocoupler MOC305X series2. PACKAGE DIMENSIONS2.1 MOC305X2.2 MOC305XM2.3 MOC305XSNotes :1.2.3.Year date code.2-digit work week.Factory identification mark shall be marked(W: China-CZ, Y: Thailand)VDE option 4.5.I FT rank* Dimensions are in Millimeters and (Inches).Photocoupler MOC305X series3. TAPING DIMENSIONS3.1 MOC305XS-TA3.2 MOC305XS-TA1Tape wide W P 0F 16±0.3 (0.63)4±0.1 (0.15)Pitch of sprocket holes 7.5±0.1 (0.295)2±0.1 (0.079)Distance of compartment P 2Distance of compartment tocompartmentP 112±0.1 (0.472)3.3 Quantities Per ReelQuantities (pcs)1000Photocoupler MOC305X series4. RATING AND CHARACTERISTICS4.1 Absolute Maximum Ratings at Ta=25°CmA VForward Current I F V R 506Reverse VoltageInputJunction Temperature T J 125100600oC Power DissipationP mW VOff-State Output Terminal Voltage Peak Repetitive Surge CurrentV DRMI TSM 1AOutput( PW=1ms, 120pps )Junction Temperature Collector Power Dissipation Total Power DissipationIsolation Voltage T J 125300oC P C mW mW V rmsP tot V iso T opr T stg T sol3301.2.5000Operating Temperature Storage TemperatureSoldering Temperature-40 ~ +100-55 ~ +150260o o oC C C1.AC For 1 Minute, R.H. = 40 ~ 60%Isolation voltage shall be measured using the following method.(1) Short between anode and cathode on the primary side and between collector and emitter on thesecondary side.(2) The isolation voltage tester with zero-cross circuit shall be used.(3) The waveform of applied voltage shall be a sine wave.2.For 10 SecondsPhotocoupler MOC305X series4.2 ELECTRICAL OPTICAL CHARACTERISTICS at Ta=25°C—1.150.051.5VI F =20mAForward VoltageReverse CurrentV F I RInput—10μA V R =6VPeak Blocking Current, Either Direction1I DRM —10100nA V DRM = 600VPeak On-State Voltage, Either DirectionOutputV TM — 1.7 3.0V I TM =100 mA PeakVin=240VrmsCritical rate of Rise of Off-State Voltage 23dv/dt 1000——V/μsLed Trigger MOC3050————————3015105Current, Current MOC3051Main Terminal Voltage = 3VI FTmARequired toMOC3052MOC3053Latch Output,CoupleHolding Current, Either DirectionI H —200—μA*1. Test voltage must be applied within dv/dt rating.*2. This is static dv/dt. Commutating dv/dt is a function of the load-driving thyristor(s) only.*3. All devices are guaranteed to trigger at an I F value less than or equal to max I FT . Therefore, recommended operating I F lies between max I FT , 30 mA for MOC3050, 15 mA for MOC3051, 10 mA for MOC3052, 5 mA for MOC3053, and absolute max I F (50mA)Photocoupler MOC305X series5. CHARACTERISTICS CURVES (TYPICAL PERFORMANCE)Fig.1 Forw ard C urre nt v s.Ambient TemperatureFig.2 O n-state C urre nt v s. A mbientTemperature60504030201000.100.05-40-2020406080100120100100-40-20020 40 60 80 100 120Am bient tem perature Ta ( C )Am bient tem perature Ta ( C )Fig.3 Minimum Trigger Currentvs. A mbient T emperatureFig.4 Forw ard C urre nt v s. F orw ardVolta ge10100V P = 6V L= 100R 880C C60 C 10040 C620 C 104201204060800.40.81.21.62.0Ambient temperature ( C)Forward vo ltag e VF (V)Fig.5 On-state Voltage vs. AmbientTemperatureFig.6 H olding C urre nt v s.Ambient T emperature3.01IT= 100m AV = 6VP2.62.21.81.41.00.10.012040608020406080100Am bient tem perature Ta ( C )Am bient Tem perature Ta ( C )Photocoupler MOC305X seriesPhotocouplerMOC305X series6. TEMPERATURE PROFILE OF SOLDERING6.1 IR Reflow soldering (JEDEC-STD-020C compliant)Onetimesolderingreflowisrecommendedwithintheconditionoftemperatureandtimeprofileshownbelow. Donotsolder morethanthree times.Profile item ConditionsPreheat- Temperature Min (T Smin)150˚C200˚C- Temperature Max (T Smax- Time (min to max) (ts)Soldering zone)90±30 sec- Temperature (T L)- Time (t L)217˚C60 secPeak Temperature (T P)Ramp-up rate260˚C3˚C / sec max.3~6˚C / secRamp-down rate20 secTP 260 CR am p-upTL 217 CR am p-d ownTsm ax 200 CTsm in150 C60 sectL (S old erin g)25 CTim e (s ec)60 ~ 120 sects (P re heat)35~70 secPhotocouplerMOC305X series 6.2 Wave soldering (JEDEC22A111 compliant)Onetimesolderingisrecommendedwithintheconditionoftemperature.Temperature: 260+0/-5˚CTime: 10sec.Preheat temperature:25to140˚CPreheat time: 30to80sec.6.3 Hand soldering by soldering ironAllowsingleleadsolderingineverysingleprocess.Onetimesolderingisrecommended.Temperature: 380+0/-5˚CTime: 3sec max.PhotocouplerMOC305X series 7. RRECOMMENDED FOOT PRINT PATTERNS (MOUNT PAD)Unit: mmPhotocouplerMOC305X series 8. NAMING RULEMOC305(X)(1)-(2)DEVICE PART NUMBER (MOC305X)Please refer to Electrical OpticalCharacteristics Table on Page P5(1) FORM TYPE (S, M or none)(2) TAPING TYPE (TA, TA1)Example : MOC3051S-TA1MOC305(X)(1)(2)-VDEVICE PART NUMBER (MOC305X)Please refer to Electrical OpticalCharacteristics Table on Page P5(1) FORM TYPE (S, M or none)(2) TAPING TYPE (TA, TA1)(3) VDE optionExample : MOC3051STA1-V9. NOTES⏹⏹⏹LiteOn is continually improving the quality, reliability, function or design and LiteOn reserves the right to make changes without further notices.The products shown in this publication are designed for the general use in electronic applications such as office automation equipment, communications devices, audio/visual equipment, electrical application and instrumentation.For equipment/devices where high reliability or safety is required, such as space applications, nuclear power control equipment, medical equipment, etc, please contact our sales representatives.⏹⏹⏹⏹When requiring a device for any ”specific” application, please contact our sales in advice.If there are any questions about the contents of this publication, please contact us at your convenience. The contents described herein are subject to change without prior notice.Immerge unit’s body in solder paste is not recommended.。

MOC 系列光耦及过零检测驱动大功率交流器件时常用双向可控硅进行功率控制，根据控制方式的不同有过零控制和移相控制。

不管哪种控制都要对零点进行检测，因为双向过控硅的特性是到了交流的零点，可控硅会自动关闭输出。

我们检测零点目的就是可控硅在零点关闭输出后，我们可以根据功率的需求选择时间来重新触发可控硅。

但对于单片机弱电直接控制交流肯定是不现实的，用继电器控制只能实现简单的慢速的开关量控制，而如果要实现功率调节，我们就需要用光特性的固态继电器，这种器件比较贵。

而假如用光耦肯定也是不行的，因为普通的光耦是单向器件，对于交流的网电它是不能实现控制的在这种情况下，我们最好的选择就是用MOC 系列的光控可控硅，用得最多的MOC3041 和MOC3021 ，它们的前端触发电流都是15mA ，隔离电压达到5000Vrms ，适合于对电绝缘特性要求高的医疗电子行业。

MOC3021 和MOC3041 的主要区别就是MOC3041 有过零检测，MOC3021 没有过零检测，对于有过零检测功能的MOC3041 ，它每次在过零点的时候会判断有没有光输入，即有没有前置电流If ，如果有If，那么在这个周期之内，它是导通的，所以它只能决定一个网电源周期内它是不是导通的，而不能决定在一个周期的某一个时刻开始导通。

基于这种特性我们可以用它来实现过零控制，过零控制的缺点是控制精度低，优点是对电网没有污染。

对于没有过零检测的MOC3021来说，它在有光输入的时刻开始到这个周期的结束它都是导通的。

基于这种特性，如果我们已经检测到了零点，我们就可以在零点的时刻开始延时一段时间来输入前置电流If，用它来实现移相检测。

对于两种电路我都做了相关的测试，结果与写的一致。

300表9三端双向晶闸管输出*|：川I：旌樓端,11片（不连劇.6LEG讹岌电占尊交夏聲止电压^（V TM=3V}I 标定mA max V max 工作电压阪刖值）MOC30C9 MOC3O10 MOC3011 MOC3012 MOG3020 MOC3021 MOC3022 MOC3023 MOC3031MOC3033MOC3O41MOC3CM2WOC3M3 MOC3061 祜003062 祜OC獅3 MOC30S1 袖OC3DS2Mocaoaa V min阴15103015101510&151051510515102020202020202020202020西炮5125125125125/220125/220125 '22 C125/220125125125125/2^0125/24012S/24026028028032032Q320*10厳密特触发器输出區i J. LjllJE J（*M）V/ufi1UU引脚；"冊臥062730S-04可调压固态继电器电路: 随机相位三端双向晶闸管驱动器输出□ 0 4类型零交叉三端双向晶闸管驱动器输岀06------类型6零交叉电路T。

moc3032规格书MOC3032是一种三端光耦隔离器，具有高电压耐受能力和快速开关速度。

它是MOC30xx系列中的一员，用于在输入和输出之间提供电气隔离和信号转换。

本规格书将详细介绍MOC3032的特点、应用和性能参数。

特点：1. 三端光耦隔离器：MOC3032由一个输入侧LED和一个输出侧光敏三极管组成，在输入和输出之间提供电气隔离。

2. 高电压耐受能力：MOC3032具有400V的高电压耐受能力，能够在高压环境下稳定工作。

3. 快速开关速度：MOC3032具有高速开关特性，能够在短时间内完成开关操作，适用于高频率应用。

4. 低功耗：MOC3032采用低功耗设计，能够有效降低能耗，提高整体效率。

应用：1. 高电压控制：MOC3032可用于高电压控制电路中，例如交流电机驱动、照明系统等，提供可靠的隔离和转换功能。

2. 电力电子：MOC3032广泛应用于电力电子设备中，如变频器、UPS系统、逆变器等，实现输入和输出之间的隔离和信号转换。

3. 工业自动化：MOC3032适用于工业自动化领域，例如PLC控制、传感器信号隔离和处理等，确保可靠的数据传输和控制。

4. 医疗设备：由于MOC3032具有高电压耐受能力和电气隔离特性，它也常被应用于医疗设备中，如心电图仪、血压监护仪等。

性能参数：1. 隔离电压：MOC3032具有高达7500VAC的隔离电压，确保输入和输出之间的电气隔离安全可靠。

2. 最大工作电压：MOC3032的最大工作电压为400V，可适应不同的电压条件。

3. 输出负载电流：MOC3032的最大输出负载电流为50mA，能够满足常见的应用需求。

4. 工作温度范围：MOC3032的工作温度范围为-40℃至+85℃，适用于各种环境条件下的工作。

5. 封装类型：MOC3032采用DIP-6封装，易于安装和布线。

总结：MOC3032是一款卓越的三端光耦隔离器，具有高电压耐受能力、快速开关速度和低功耗的特点。

光耦M O C3041的接法例子“MOC3041”的应用图2是用双向可控硅的云台控制单路电路图。

图中的光耦MOC3041是用来隔离可控硅上的交流高压和直流低压控制信号的。

其输出用来触发双向可控硅，选用STMicroelectronics公司的T4系列，内部集成有缓冲续流电路，不用在双向可控硅两端并联RC吸收电路，可以直接触发，电路设计比较简单。

P1.0通过可控硅、交流接触器、过流保护器和断相保护器控制电机，图中仅给出带过零触发的双向晶闸管触发电路。

MOC3041为光耦合双向可控硅驱动器，输入端驱动电流为15mA，适用于220V交流电路。

1、MOC3041的工作电流仅十余个毫安，直接驱动20瓦的功率非常勉强，不敢保证长时间工作不会烧坏，应该让3041驱动97A6的可控硅，再用可控硅驱动电磁阀。

2、实践证明，51单片机驱动PNP管的时候，在工作条件接近临界点的时候，会出现关不断的现象，其原因在于：（1）端口的高电平并不是严格的Vcc 电压，而是比Vcc略低，这种略低的电压足以形成给Q1一个很小的偏置电压Vbe，虽然该电压远小于0.7V，但经过三极管放大后，却能够造成Q1集电极有极小的电流存在，尽管该电流不足以导致LED发出用肉眼能看到的亮光，但是在密封的光耦合器内，却能够导致光耦合区工作；（2）PNP管要比NPN极管有更大的穿透电流，即：在基极B完全断开的情况下，集电极仍然有极小的电流存在。

综合以上两点，该电路的设计是存在缺欠的，改进方法如下：1、MOC3041与气阀之间加入一个可控硅（必须）2、建议改用NPN管驱动，如果必须要用PNP管，就应该在B和E之间接一个10K左右的电阻；或者在发射极串入一个二极管，以起到钳位作用，即保证PNP 管能可*关断；或者干脆将耦合器的1和2脚改接在发射极，并让集电极通过电阻接地。

1、不推荐用3041直接驱动电磁阀，加一个可控硅非常有必要。

2、用单片机直接驱动3041是可以的。

MOC3010耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

而且它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

光耦光电耦合的主要特点如下：1.输入和输出端之间绝缘，其绝缘电阻一般都大于1010Ω，耐压一般可超过1kV，有的甚至可以达到10kV以上。

2.由于“光”传输的单向性，所以信号从光源单向传输到光接收器时不会出现反馈现象，其输出信号也不会影响输入端。

3.由于发光器件（砷化镓红外二极管）是阻抗电流驱动性器件，而噪音是一种高内阻微电流电压信号。

因此光电耦合器件的共模抑制比很大，所以，光电耦合器件可以很好地抑制干扰并消除噪音。

4.容易和逻辑电路配合。

5.响应速度快。

光电耦合器件的时间常数通常在微秒甚至毫微秒极。

6.无触点、寿命长、体积小、耐冲击。

光耦合器的主要优点是单向传输信号，输入端与输出端完全实现了电气隔离，抗干扰能力强，使用寿命长，传输效率高。

它广泛用于电平转换、信号隔离、级间隔离、开关电路、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

由于光电耦合器的输入阻抗与一般干扰源的阻抗相比较小，因此分压在光电耦合器的输入端的干扰电压较小，它所能提供的电流并不大，不易使半导体二极管发光；由于光电耦合器的外壳是密封的，它不受外部光的影响；光电耦合器的隔离电阻很大（约1012Ω）、隔离电容很小（约几个pF）所以能阻止电路性耦合产生的电磁干扰。
