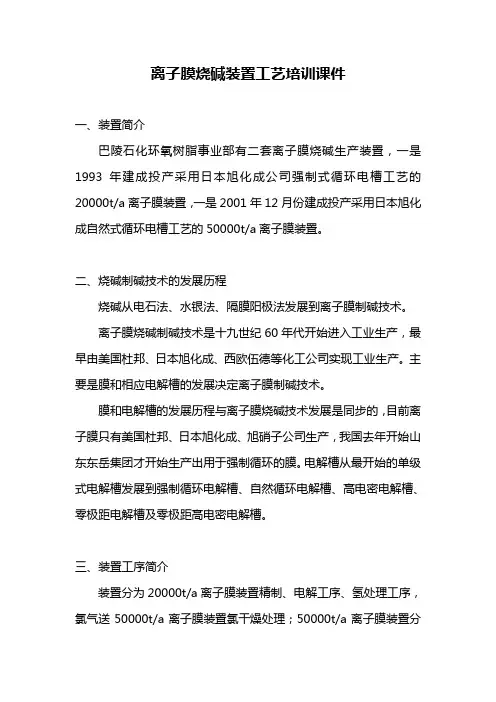

离子膜烧碱装置工艺培训课件
一、装置简介
巴陵石化环氧树脂事业部有二套离子膜烧碱生产装置，一是1993年建成投产采用日本旭化成公司强制式循环电槽工艺的20000t/a离子膜装置，一是2001年12月份建成投产采用日本旭化成自然式循环电槽工艺的50000t/a离子膜装置。
二、烧碱制碱技术的发展历程
烧碱从电石法、水银法、隔膜阳极法发展到离子膜制碱技术。
离子膜烧碱制碱技术是十九世纪60年代开始进入工业生产，最早由美国杜邦、日本旭化成、西欧伍德等化工公司实现工业生产。主要是膜和相应电解槽的发展决定离子膜制碱技术。
膜和电解槽的发展历程与离子膜烧碱技术发展是同步的，目前离子膜只有美国杜邦、日本旭化成、旭硝子公司生产，我国去年开始山东东岳集团才开始生产出用于强制循环的膜。电解槽从最开始的单级式电解槽发展到强制循环电解槽、自然循环电解槽、高电密电解槽、零极距电解槽及零极距高电密电解槽。
三、装置工序简介
装置分为20000t/a离子膜装置精制、电解工序、氢处理工序，氯气送50000t/a离子膜装置氯干燥处理；50000t/a离子膜装置分为精制工序、电解工序、淡盐水脱氯工序、蒸发工序、氯气处理工序、氢处理工序。
四、原材料产品简绍
产品性质
30%离子膜烧碱
30%离子膜烧碱化学分子式NaOH，比重约1.3左右，分子量40，凝固点4.65℃，生成热101.99 千卡/克分子，熔点318.4℃、沸点1390℃。30%离子膜烧碱为无色粘状液体，呈强碱性，对皮肤、角膜、动物纤维有强腐蚀性，可吸收氯气和二氧化碳。离子膜烧碱广泛用于造纸、冶金、纺织、无机化工、军工领域，是一种基本无机化工原料。
氯气（Cl2）
氯气化学分子式Cl2，在常温常压下为黄绿色有刺激性气味的有毒气体。密度为3.21，是空气的2.45倍。易溶于碱溶液、二硫化碳和四氯化碳，难溶于饱和食盐水。在常温下，氯气被加压到0.6～0.8MPa或在常压下冷却到-35～40℃时就能液化为黄绿色透明液体。液氯的密度为1.47，熔点-102℃，沸点-34.6℃，气化热62kcal/kg(36℃)。氯气的化学性质很活泼，是一种活泼的非金属。液氯为第二类危险化学品，人体吸入浓度为2.5mg/m的氯气时，就会死亡。氯气爆炸的危害包括两部分：爆炸本身造成的危害及泄漏的氯气造成的二次危害常温下水中的溶解度为5～7g/l，湿氯气对绝大部分金属具有强烈的腐蚀性。氯气与氢气混合后在温度和光的作用下可形成爆炸性气体，其爆炸范围为氯含氢4～96%。干氯气和金属钛会发生剧烈燃烧反应，甚至发生爆炸，生成TiCl4，湿Cl2中由于大量的水分存在，钛管表面生成一层TiO2保护膜，保护钛设备不受腐蚀，因此防止湿Cl2变干Cl2而发生反应 。工艺控制经钛冷却器被冷冻水冷却时的Cl2温度不得小于12℃。氯气是一种有毒气体，空气中含氯量超过90mg/l时，会引起咳嗽，短时间内即可中毒。氯气化学性质活泼，可与多种元素化合，也能与许多化合物起反应，所以在自然界中游离状态存在者极少。
PTA 装置的几种工艺路线及装置用空气压缩机介绍
PTA 是精对苯二甲酸（ Purified Terephthalic Acid ）的简称。 PTA 是生产聚脂纤维和包装业的基本材料，是化纤业的主要原料。
PTA 工业特点
PTA 工业具有资金密集、技术密集等特点。国内所有 PTA 装置的工艺包和关键设备长期以来一直是成套引进国外的技术和装备，全部由外商垄断。 由于该生产装置工艺路线复杂，技术含量高，几十年来由国外大公司所垄断。
PTA 市场生产情况
全球 PTA 生产主要集中在亚洲， 截止至 2003 年底，中国大陆的 PTA 产能规模为 398 万吨，仅低于台湾和韩国，位居全球第三。尽管这些年我国的 PTA 产能规模不断扩大，但还远远不能满足市场需求，市场缺口依然巨大。 2002 年进口约 430 万吨， 2003 年进口约 454 万吨，国际市场依存度超过 60% 。
随着我国聚酯工业的不断发展，近几年来 PTA 产品的市场需求量迅速增长。扩大 PTA 生产能力，大力发展
PTA 生产技术成为推动聚酯工业发展的一项重要内容。
PTA 基本化学反应
用乙酸钴做催化剂、用醋酸做溶剂、用空气做氧源对二甲苯（PX）进行液相氧化反应，生成粗对苯二甲酸(CTA)。
工艺流程
在实际生产中用空气做为氧源，以反应过程中放出的热量维持反应器内温度（ 188℃ 左右），对反应中产生的尾气（温度为 180℃ ）通过换热器（废热锅炉）进行热能回收、通过尾气透平进行压力能的回收。
换热后尾气（温度为 40℃ ）在通过高压吸收塔后再加热到 130~170℃ ，然后进入尾透，并从尾透中膨胀到 3~5MPa 时抽出 15%~20% 尾气用作 TA 的输送，从尾透排出的尾气进入焚烧炉中焚烧后排放到大气，以保证尾气的排放质量能满足环保的要求。
机组配置
通常 PTA 机组由压缩机、透平膨胀机、汽轮机组成，其中又可分为由单轴压缩机组成的单轴机组和由齿轮式压缩机组成的多轴机组。
离子膜烧碱装置工艺培训课件
一、装置简介
巴陵石化环氧树脂事业部有二套离子膜烧碱生产装置，一是1993年建成投产采用日本旭化成公司强制式循环电槽工艺的20000t/a离子膜装置，一是2001年12月份建成投产采用日本旭化成自然式循环电槽工艺的50000t/a离子膜装置。
二、烧碱制碱技术的发展历程
烧碱从电石法、水银法、隔膜阳极法发展到离子膜制碱技术。
离子膜烧碱制碱技术是十九世纪60年代开始进入工业生产，最早由美国杜邦、日本旭化成、西欧伍德等化工公司实现工业生产。主要是膜和相应电解槽的发展决定离子膜制碱技术。
膜和电解槽的发展历程与离子膜烧碱技术发展是同步的，目前离子膜只有美国杜邦、日本旭化成、旭硝子公司生产，我国去年开始东岳集团才开始生产出用于强制循环的膜。电解槽从最开始的单级式电解槽发展到强制循环电解槽、自然循环电解槽、高电密电解槽、零极距电解槽及零极距高电密电解槽。
三、装置工序简介
装置分为20000t/a离子膜装置精制、电解工序、氢处理工序，氯气送50000t/a离子膜装置氯干燥处理；50000t/a离子膜装置分为精制工序、电解工序、淡盐水脱氯工序、蒸发工序、氯气处理工序、氢处理工序。
四、原材料产品简绍
产品性质
30%离子膜烧碱
30%离子膜烧碱化学分子式NaOH，比重约1.3左右，分子量40，凝固点4.65℃，生成热101.99 千卡/克分子，熔点318.4℃、沸点1390℃。30%离子膜烧碱为无色粘状液体，呈强碱性，对皮肤、角膜、动物纤维有强腐蚀性，可吸收氯气和二氧化碳。离子膜烧碱广泛用于造纸、冶金、纺织、无机化工、军工领域，是一种基本无机化工原料。
氯气（Cl2）
氯气化学分子式Cl2，在常温常压下为黄绿色有刺激性气味的有毒气体。密度为3.21，是空气的2.45倍。易溶于碱溶液、二硫化碳和四氯化碳，难溶于饱和食盐水。在常温下，氯气被加压到0.6～0.8MPa或在常压下冷却到-35～40℃时就能液化为黄绿色透明液体。液氯的密度为1.47，熔点-102℃，沸点-34.6℃，气化热62kcal/kg(36℃)。氯气的化学性质很活泼，是一种活泼的非金属。液氯为第二类危险化学品，人体吸入浓度为2.5mg/m的氯气时，就会死亡。氯气爆炸的危害包括两部分：爆炸本身造成的危害及泄漏的氯气造成的二次危害常温下水中的溶解度为5～7g/l，湿氯气对绝大部分金属具有强烈的腐蚀性。氯气与氢气混合后在温度和光的作用下可形成爆炸性气体，其爆炸围为氯含氢4～96%。干氯气和金属钛会发生剧烈燃烧反应，甚至发生爆炸，生成TiCl4，湿Cl2中由于大量的水分存在，钛管表面生成一层TiO2保护膜，保护钛设备不受腐蚀，因此防止湿Cl2变干Cl2而发生反应 。工艺控制经钛冷却器被冷冻水冷却时的Cl2温度不得小于12℃。氯气是一种有毒气体，空气中含氯量超过90mg/l时，会引起咳嗽，短时间即可中毒。氯气化学性质活泼，可与多种元素化合，也能与许多化合物起反应，所以在自然界中游离状态存在者极少。

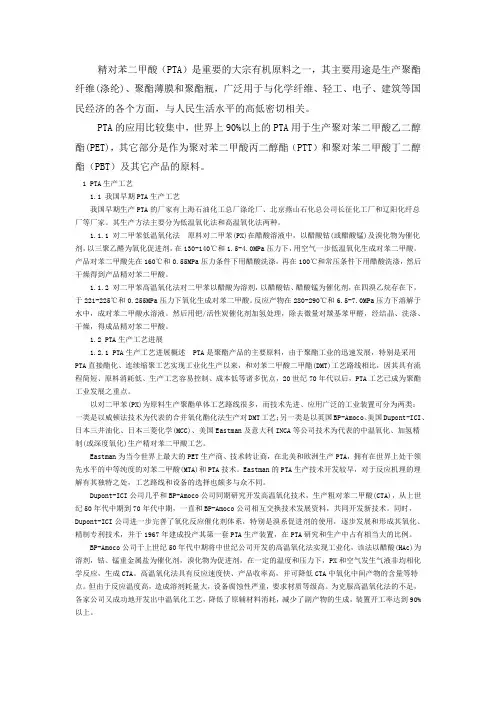

精对苯二甲酸（PTA）是重要的大宗有机原料之一，其主要用途是生产聚酯纤维(涤纶)、聚酯薄膜和聚酯瓶，广泛用于与化学纤维、轻工、电子、建筑等国民经济的各个方面，与人民生活水平的高低密切相关。
PTA的应用比较集中，世界上90%以上的PTA用于生产聚对苯二甲酸乙二醇酯(PET)，其它部分是作为聚对苯二甲酸丙二醇酯（PTT）和聚对苯二甲酸丁二醇酯（PBT）及其它产品的原料。
1 PTA生产工艺
1.1 我国早期PTA生产工艺
我国早期生产PTA的厂家有上海石油化工总厂涤纶厂、北京燕山石化总公司长征化工厂和辽阳化纤总厂等厂家。其生产方法主要分为低温氧化法和高温氧化法两种。
1.1.1 对二甲苯低温氧化法 原料对二甲苯(PX)在醋酸溶液中，以醋酸钴(或醋酸锰)及溴化物为催化剂，以三聚乙醛为氧化促进剂，在130-140℃和1.5-4.0MPa压力下，用空气一步低温氧化生成对苯二甲酸。产品对苯二甲酸先在160℃和0.55MPa压力条件下用醋酸洗涤，再在100℃和常压条件下用醋酸洗涤，然后干燥得到产品精对苯二甲酸。
1.1.2 对二甲苯高温氧化法对二甲苯以醋酸为溶剂，以醋酸钴、醋酸锰为催化剂，在四溴乙烷存在下，于221-225℃和0.255MPa压力下氧化生成对苯二甲酸。反应产物在280-290℃和6.5-7.0MPa压力下溶解于水中，成对苯二甲酸水溶液。然后用钯/活性炭催化剂加氢处理，除去微量对羰基苯甲醛，经结晶、洗涤、干燥，得成品精对苯二甲酸。
1.2 PTA生产工艺进展
1.2.1 PTA生产工艺进展概述 PTA是聚酯产品的主要原料，由于聚酯工业的迅速发展，特别是采用PTA直接酯化、连续缩聚工艺实现工业化生产以来，和对苯二甲酸二甲酯(DMT)工艺路线相比，因其具有流程简短、原料消耗低、生产工艺容易控制、成本低等诸多优点，20世纪70年代以后，PTA工艺已成为聚酯工业发展之重点。
