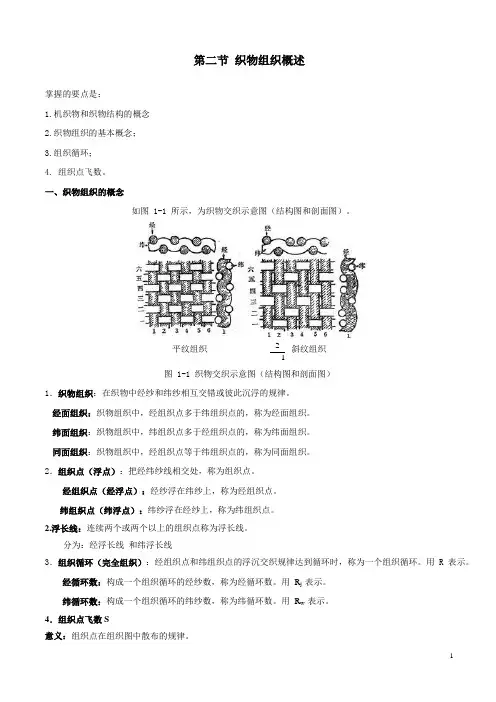

织物组织和织物的结构

织物组织对织物的结构、外观及机械物理性能都有明显的影响。织物组织是织物规格的一项重要内容。

原组织是织物组织中较简单的组织，也是各种组织的基础。原组织包括平纹组织、斜纹组织和缎纹组织三种。通常称为三原组织。

一、原组织的特性:

同时具有以下条件的组织是原组织。

① 组织循环经纱数等于组织循环纬纱数，Rj = Rw = R

② 在组织循环内，每根经纱（或纬纱）上只有一个经组织点（或纬组织点），其余的都是纬组织点（或经组织点）。

③ 原组织的飞数S是一个常数。

在原组织中平纹组织交织次数最多，织物手感最硬，缎纹组织交织次数最少，织物手感最软。

纹组织及其组织参数:

平纹组织：由经纱和纬纱一上一下相间交织而成的组织称为平纹组织。

平纹组织是所有织物组织中最简单的一种。平纹组织的参数为： Rj = Rw = 2 Sj = Sw =±1

平纹组织在一个组织循环内有两根经纱和两根纬纱进行交织，有两个经组织点和两个纬组织点。由于经组织点= 纬组织点，所以平纹组织为同面组织。

平纹组织可用分式1/1来表示，分子表示组织循环内一根纱线上的经组织点数，分母表示组织循环内一根纱线上的纬组织点数。分子与分母之和等于组织循环数R。

组织图时，以左下角为起始点。

绘平纹组织时有单起平纹和双起平纹两种。

单起平纹：当平纹组织的起始点为经组织点时，称单起平纹。

双起平纹：当平纹组织的起始点为纬组织点时，称双起平纹。

当平纹组织与其他组织配合（尤其是纹织物钩边）时，要注意考虑起始点。

平纹组织的经纬纱在织物中交织最频繁，屈曲最多，所以平纹织物结构紧密、质地坚牢、手感较硬。

平纹织物：

平纹组织虽然简单，如果配以不同的原料、线密度、经纬密度、捻度、捻向、色彩等可获得各种不同风格的织物，因此平纹组织在织物中应用很广泛。下面介绍一些常见的纺织品。

① 棉平布 棉平布是我国传统的大宗产品。以纱线粗细不同分为粗平布、中平布、细平布和特细布(细纺)。

粗平布：32tex以上（18S以下） 中平布：31~20tex（19~29S） 细平布： 19~9.5tex（30~60S）

特细布(细纺) ：9.5以下(60S以上)

棉平布的结构特点：一般经纬纱线密度相等, 经、纬向紧度在45%~60%之间，经、纬向紧度比≈1。

棉平布的风格特征：

粗平布：布身厚实，坚牢耐磨。可做外衣、鞋里布等。

中平布：布身平整、均匀、丰满。可做被里布、服装用布、工业用底布、人造革衬里等。

细平布：布身平整、光洁、柔软。可做夏季衣料、窗帘等。

特细布(细纺) ：轻薄、细洁、滑爽如绸。是棉织物中仿丝绸的高档产品，适宜于夏季服装。

② 府绸 应用广泛的棉织物。府绸的结构特点：经纬纱均为细特纱，一般经纬纱线密度相等，经向紧度60%~80%，纬向紧度30%~50%，经、纬向紧度比5:3~2:1。府绸的风格特征：府绸是细特高经密织物，织物表面具有清晰的菱形颗粒状。概括为滑、挺、爽。府绸有纱府绸、线府绸、半线府绸等。

③ 巴厘纱 巴厘纱是一种细特、低密、轻薄的织物。巴厘纱的结构特点：经纬纱均为细特、强捻纱或股线，经纬纱采用同一捻向，股线采用Z—Z捻。织物紧度小，经、纬向紧度在20%~35%之间。巴厘纱的风格特征：质地轻薄、手感滑爽、外观透明。

④ 毛凡立丁和派力司

凡立丁的结构特点：凡立丁为线经线纬织物，纱细，密度小，重量为175~195g/m2。凡立丁的风格特征：呢面光洁平整，色泽鲜明、匀净，滑、挺、糯，活络、有弹性。一般是匹染素色，以浅米、浅灰为多。

派力司的结构特点：派力司多为线经纱纬织物，纱比凡立丁更细，织物更轻薄，重量为135~168g/m2。派力司的风格特征：呢面呈散布均匀的混色雨丝状，光泽自然柔和，滑、挺、薄，活络、弹性足。条染混色，颜色以中灰、浅灰为多。

凡立丁和派力司的经向紧度55%~65%，纬向紧度45%~55%，经、纬向紧度比≈1。

⑤ 电力纺：电力纺是丝织物中的纺类产品。纺类产品的结构特点：生丝平经平纬制织，再精练或印花，成为平整缜密而又轻薄的花、素织物。电力纺的风格特征：绸面平挺洁净，组织缜密，光泽自然柔和，手感柔中有刚，富有弹性。

⑥ 双绉与乔其：双绉和乔其是丝织物中的绉类产品。双绉的结构特点：经丝为无捻或弱捻，纬丝为强捻，Z捻和S捻两两交替织入，经精练后，使绸面产生隐约而细微均匀的皱纹。双绉的风格特征：质地蓬松柔软，弹性好，绸面微皱，光泽自然柔和，轻薄凉爽。乔其的结构特点：经纬丝均用合股生丝，两根Z捻和两根S捻相间排列，经精练后，使绸面微微起皱。乔其的风格特征：外观稀薄有细皱纹，轻盈飘逸，光泽自然柔和，手感柔软，弹性好。 ⑦ 夏布：夏布是土法生产的苎麻布，有的纱细布精，有的纱粗布糙，全由手工操作者掌握。夏布质地轻薄而坚牢，硬挺而凉爽。适用于夏季衣用。

⑧ 苎麻细布与亚麻细布：苎麻细布与亚麻细布是采用中特纱和细特纱生产的平纹机织物。苎麻细布与亚麻细布的风格特征：布身硬挺，透气凉爽，布面上散布的竹节条纹是麻类织物的特有风格。

斜纹组织及其组织参数：

斜纹组织：经组织点（或纬组织点）连续成斜线的组织称为斜纹组织。

斜纹织物的表面有经组织点（或纬组织点）构成的斜向纹路。斜纹组织的参数为： Rj = Rw ≧3 Sj = Sw =±1

斜纹组织可用分式来表示，分子表示组织循环内一根纱线上的经组织点数，分母表示组织循环内一根纱线上的纬组织点数。分子与分母之和等于组织循环纱线数，用R表示。

在表示斜纹的分式旁边加上一个箭头，用以表示斜纹的方向。如：2/1↗表示二上一下右斜纹，1/3↖表示一上三下左斜纹。

在原组织斜纹中，分子或分母必有一个等于1。原组织斜纹都是单面斜纹，当分子大于分母时，称为经面斜纹；当分子小于分母时，称为纬面斜纹。

斜纹织物其正面是右斜纹的，反面必是左斜纹；正面是经面斜纹的，反面必是纬面斜纹。制织斜纹组织时可正织也可反织，如：反织时3/1↖要按1/3↗来上机。

当经纬纱特数相同时，经密/纬密=1，斜纹的倾斜角45度。

斜纹织物与平纹织物相比，在组织循环内交织点较少，有浮长线，织物的可密性大（也就是斜纹织物较平纹织物而言，经、纬纱密度可大些），织物柔软，光泽较好。

在斜纹织物上，欲得到清晰的斜纹线，必须正确选择经纬纱的捻向。经面斜纹呈经纱效应，主要选择经纱的捻向。经面右斜纹，经纱要采用S捻；经面左斜纹，经纱要采用Z捻；总之，纱线的捻向要与斜纹方向垂直。

纱线表面纤维的排列情况会影响纱线的反光性能。织物表面纱线浮长段上的反光带现象。

反光带：浮在织物表面的每一纱（丝）线段，在光线照射下，在一定区域能看到纤维的反光，各根纤维的反光部分排成带状，称作反光带。

纤维反光构成的反光带的斜向与纱（丝）线捻向相反。

因此，斜纹织物与纱线捻向的关系如下：

斜纹织物：经面斜纹主要看经纱的捻向，Z捻经纱的反光带为左斜，左斜纹织物与经纱的反光带斜向一致，相邻经纱的反光带间紧密连成一体，故斜纹清晰；右斜纹织物与经纱的反光带斜向相反，相邻经纱的反光带间被无反光区隔开，所以斜纹模糊。要想使斜纹清晰，织纹的斜向要与反光带斜向一致，与纱线的捻向相反。实际应用中经面斜纹较多，要求经密大一些，经纱质量好一些。

1、 斜纹织物

① 斜纹布：斜纹布是棉织物，有纱斜纹、半线斜纹、全线斜纹。斜纹布的结构特点：组织为2/1斜纹，经纬纱细度相等或略有差异，经纬向紧度不大，经向紧度65%~75%，纬向紧度45%~50%，经、纬向紧度比≈3:2。斜纹布的风格特征：织物正面斜纹纹路明显，质地松软，光泽与弹性较好，透气性适中。细斜纹布（20S以上）可做夏季衣料，床上用品等；粗斜纹（20S以下）布可做秋冬季衣料，鞋面料，金刚砂布的基布等。

② 卡其：卡其是棉织物，有纱卡、半线卡、全线卡。卡其的结构特点：纱卡一般为3/1↖，是单面卡其。半线卡和全线卡多采用2/2↗，是双面卡其；也有采用3/1↗的单面卡其。卡其的风格特征：正面纹路粗壮而突出，布身厚实，质地紧密而硬挺，耐磨性能较好。

③ 麦尔登：麦尔登是高档粗纺毛织物。麦尔登的结构特点：用细支羊毛（12/1~14/1公支）为原料，重缩绒，不经过起毛。常用组织有2/2斜纹、2/2破斜纹、2/1斜纹，克重在376~500g/m2。麦尔登的风格特征：呢面丰满不露底，细洁平整，质地紧密，富有弹性，耐起球，耐磨。

④啥味呢：啥味呢是精纺毛织物。啥味呢的结构特点：条染混色，色泽以混色灰为主，以合股精梳毛纱（50/2公支左右）为原料，轻缩绒，常用2/2斜纹组织，克重在230~330g/m2。啥味呢的风格特征：呢面平整，有短而均匀的绒毛，织纹阴约可见，手感柔软丰满，弹性好。

⑤ 美丽绸：美丽绸是人造丝织物。美丽绸的结构特点：采用有光粘胶人造丝，3/1斜纹，经密大于纬密。美丽绸的风格特征：绸面斜纹清晰，富有光泽，手感平滑柔软，常用作服装衬里。

缎纹组织及其组织参数：

缎纹组织：单独的、互不连续的经组织点（或纬组织点）在组织循环中有规律的均匀分布，这样的组织称为缎纹组织。

缎纹组织的单独组织点被其两旁的另一系统纱线的浮长线所遮盖，织物表面都呈现经浮长线（或纬浮长线），因此织物表面富有光泽，手感柔软润滑。

缎纹组织的参数为：① R ≧5（6除外）；② 1 < S < R-1，且为一个常数； ③ R与S必须互为质数。

在缎纹组织中，浮长线较长时，单独的组织点才能被其两旁的另一系统纱线的浮长线所遮盖，为此必须R ≧5（6除外）。 当S = 1或S = R-1时，绘出的组织为斜纹组织，因此飞数必须为1 < S < R-1。

当R与S之间有公约数时，会发生在一个组织循环内一些纱线上有几个交织点，而另一些纱线上没有交织点，不能形成织物。因此R与S必须互为质数。

缎纹组织也可用分式来表示，分子表示组织循环纱线数R，分母表示飞数S。

缎纹组织有经面缎纹和纬面缎纹。织物正面呈现经浮长线的称为经面缎纹，经面缎纹的飞数用经向飞数Sj 来表示；织物正面呈现纬浮长线的称为纬面缎纹，纬面缎纹的飞数用纬向飞数Sw来表示。缎纹组织正反面的经纬互为效应，如8/5的经面缎纹，其反面为8/3的纬面缎纹。（5/3的经面缎纹，其反面为5/3的纬面缎纹。课堂练习5/3经面缎纹的反面组织图，并用分式来表示）。

经面缎纹的经密大于纬密，缎纹效应好，经密/纬密 = 3:2；纬面缎纹的经密小于纬密，缎纹效应好，经密/纬密 = 3:5

有些缎纹组织，符合条件的飞数有好几对，上机时要选择缎纹效应好的飞数。组织点呈现正方形分布的缎纹效应最好，呈菱形分布的次之，呈长方形、平行四边形分布的缎纹效应最差（见胶片，在方格板上演示8/3纬面缎，10/3纬面缎，12/5纬面缎）。

上述分析是在经纬纱密度相同的条件下进行的。经纬纱密度发生变化，相邻组织点所连成的四边形也会变化，上机时要根据具体情况来选择缎纹组织。

棉、毛织物用的缎纹组织不多，丝织物中用的缎纹组织最多，如素软缎、花软缎、织锦缎、古香缎等等，常用的有5枚缎、8枚缎、10枚缎、12枚缎、16枚缎、24枚缎等。

经纬纱的捻度和捻向对缎纹织物的影响：

纱线的捻回对光线有折射作用，一般缎纹织物的经纬纱捻度要小，丝织缎纹经纬丝最好不加捻或加弱捻。否则，手感粗硬，光泽灰暗。
