桩与地基处理工程施工方案

宿迁市建设工程（集团）有限公司曼城家园C区C11﹑C13﹑C14﹑C15#楼

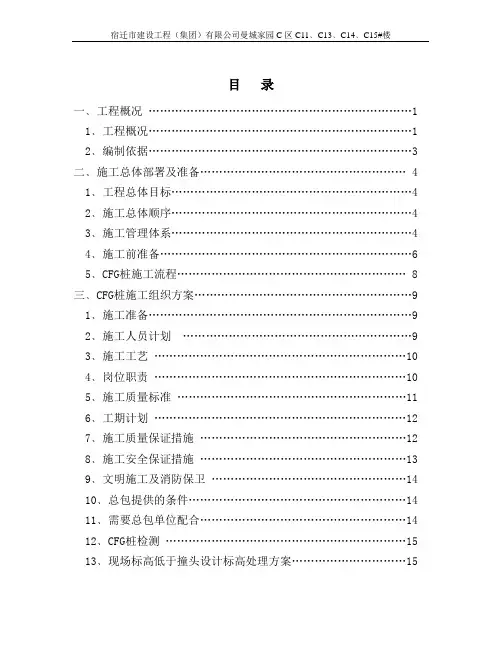

目 录

一﹑工程概况 ……………………………………………………………1

1﹑工程概况……………………………………………………………1

2﹑编制依据……………………………………………………………3

二﹑施工总体部署及准备……………………………………………… 4

1﹑工程总体目标………………………………………………………4

2﹑施工总体顺序………………………………………………………4

3﹑施工管理体系………………………………………………………4

4﹑施工前准备…………………………………………………………6

5﹑CFG桩施工流程…………………………………………………… 8

三﹑CFG桩施工组织方案…………………………………………………9

1﹑施工准备……………………………………………………………9

2﹑施工人员计划 ……………………………………………………9

3﹑施工工艺 …………………………………………………………10

4﹑岗位职责 …………………………………………………………10

5﹑施工质量标准 ……………………………………………………11

6﹑工期计划 …………………………………………………………12

7﹑施工质量保证措施 ………………………………………………12

8﹑施工安全保证措施 ………………………………………………13

9﹑文明施工及消防保卫 ……………………………………………14

10﹑总包提供的条件…………………………………………………14

11﹑需要总包单位配合………………………………………………14

12﹑CFG桩检测 ………………………………………………………15

13﹑现场标高低于撞头设计标高处理方案…………………………15

word专业整理

学习资料 整理分享 上海绿地攀成钢项目8#楼地基灌浆加固工程

施

工

方

案

四川省建筑新技术工程公司

二○一一年十月十三日

word专业整理

学习资料 整理分享

上海绿地攀成钢项目8#楼地基灌浆加固工程

批准：

审核：

编制：

四川省建筑新技术工程公司

二○一一年十月十三日

word专业整理

学习资料 整理分享

目 录

一、工程概况

二、压密注浆方案设计

三、注浆工艺

四、施工方法

五、质量控制措施

六、安全文明施工措施

七、机械设备安排

八、施工进度计划

九、质量验收

十、施工工艺流程图

word专业整理

学习资料 整理分享 一、工程概况

该工程为上海绿地集团拟建的攀成钢项目，8#楼采用筏板基础，稍密卵石层作为其地基持力层。目前8#楼已经施工至主体部分，由于现场地基土持力层中局部地段为松散卵石，为避免造成安全隐患，经建设单位、设计单位、施工单位及四川省建筑科学研究院研究决定对8#楼地基采取压力灌浆补强进行处理，以提高地基持力层强度。根据设计图纸及规范设计要求需对软基段的基础加固处理，地基加固后的fak不小于350Kpa；Es不小于20Mpa。

二、地基加固方案设计

1、注浆原理：利用液压把能固化的浆液注入土层或卵石空隙，以改善介质的物理力学性质，达到提高土层承载力的目的。

2、注浆加固依据《地基处理手册》、《既有建筑地基基础加固技术规范》JGJ123-2000、《建筑地基处理规范》（JGJ79-91）及相关技术规程。

3、根据建设单位提供的筏板基础设计图，地基处理压缩层范围根据规范《JGJ123-2000》6.8.2条要求间距为1.0-2.0m、注浆影响半径为0.3m、孔径Φ=60mm，综合考虑实取孔间距2m；考虑浆液的均匀渗透，按单排布孔。

SDDC桩地基处理施工方案目 录

1 编制说明

编制依据

本工程《岩土工程勘察报告》

《孔内深层强夯法技术规程》（CECS197:2006）

《建筑地基基础工程施工质量验收规范》GB 50202—2002

《建筑地基处理技术规范》JGJ79-2012

《建筑地基基础设计规范》GB 50007-2012

《湿陷性黄土地区建筑规范》GB 50025-2004

编制原则

统筹安排，保证重点，科学合理地安排施工进度计划，组织连续均衡生产和工序衔接，做到紧张有序，确保工程质量，尽量缩短工期。

尽量优先采用先进的施工技术和设备，提高机械化、标准化施工作业水平。

严格遵守施工规范、规程，确保工程质量和生产安全，做到文明施工。

积极推广先进科技成果，因地制宜，扬长避短，不断优化施工组织设计。

实行队级核算，推广增产节约，努力降低成本，提高经济效益。

2 工程概况

拟建场地位于十字东南角,项目净用地面积112756平米,约合169亩。

3 工程地质条件

略，详见本工程地质勘查报告。

4地基处理设计

由于本工程拟建场地天然地基具有湿陷性且承载力不能满足拟建建筑物设计要求。根据本场地特点和设计要求，地基处理设计拟采用孔内深层强夯法SDDC桩技术进行处理。

孔内深层强夯法(DDC)技术简介 孔内深层强夯法（英文缩写DDC法）是在综合了重锤夯实、强力夯实、钻孔灌注桩、钢筋混凝土预制桩、灰土桩、碎石桩、双灰桩等地基处理技术的基础上，吸收其长处，抛弃其缺陷，集高动能、超压强、强挤密各效应于一体，完成对杂填土、湿陷性黄土等各种土质的地基处理。

该技术是通过孔道将强夯动能引入到地基深处，用异型重锤对孔内填料自下而上分层进行高动能、超压强、强挤密的孔内深层强夯作业，使孔内的填料沿竖向深层压密固结的同时对桩周土进行横向的强力挤密加固。针对不同的土质，采用不同的工艺，使桩体获得串珠状、扩大头和托盘状。有利于桩与桩间土的紧密咬合，增大相互之间的摩阻力，地基处理后整体刚度均匀、承载力高、变形模量高、沉降变形小。

2007年7月 四川.成都 1 一、工程概述

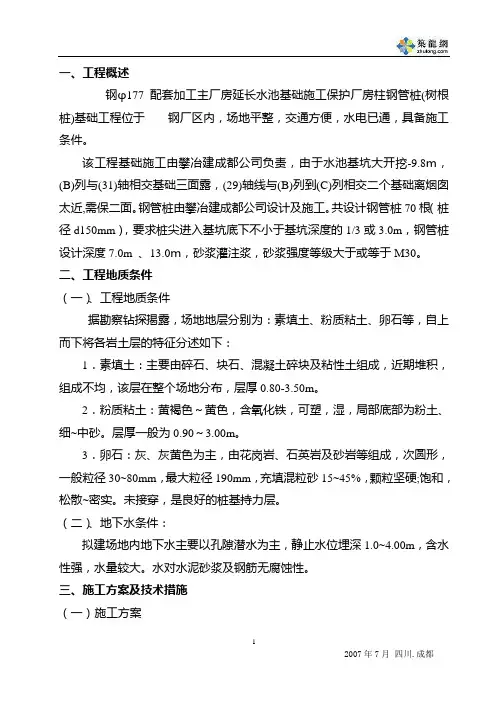

钢φ177配套加工主厂房延长水池基础施工保护厂房柱钢管桩(树根桩)基础工程位于 钢厂区内，场地平整，交通方便，水电已通，具备施工条件。

该工程基础施工由攀冶建成都公司负责，由于水池基坑大开挖-9.8m，

(B)列与(31)轴相交基础三面露，(29)轴线与(B)列到(C)列相交二个基础离烟囱太近,需保二面。钢管桩由攀冶建成都公司设计及施工。共设计钢管桩70根（桩径d150mm），要求桩尖进入基坑底下不小于基坑深度的1/3或3.0m，钢管桩设计深度7.0m 、13.0m，砂浆灌注浆，砂浆强度等级大于或等于M30。

二、工程地质条件

（一）、工程地质条件

据勘察钻探揭露，场地地层分别为：素填土、粉质粘土、卵石等，自上而下将各岩土层的特征分述如下：

1．素填土：主要由碎石、块石、混凝土碎块及粘性土组成，近期堆积，组成不均，该层在整个场地分布，层厚0.80-3.50m。

2．粉质粘土：黄褐色～黄色，含氧化铁，可塑，湿，局部底部为粉土、细~中砂。层厚一般为0.90～3.00m。

3．卵石：灰、灰黄色为主，由花岗岩、石英岩及砂岩等组成，次圆形，一般粒径30~80mm，最大粒径190mm，充填混粒砂15~45%，颗粒坚硬;饱和，松散~密实。未接穿，是良好的桩基持力层。

（二）、地下水条件：

拟建场地内地下水主要以孔隙潜水为主，静止水位埋深1.0~4.00m，含水性强，水量较大。水对水泥砂浆及钢筋无腐蚀性。

三、施工方案及技术措施

（一） 施工方案

2007年7月 四川.成都 2 本工程采用泥浆护壁钻孔压浆灌注钢管桩（树根桩）的施工工艺，开孔直径150~170mm，终孔直径130~150mm；工艺流程如图所示：

（二）、技术措施 抄平放线

钻机就位

双向调整垂直度

钻孔清土

钻至设计标高

提钻成孔 检查孔深孔径、垂直度、

桩位偏移

安放护口板、
