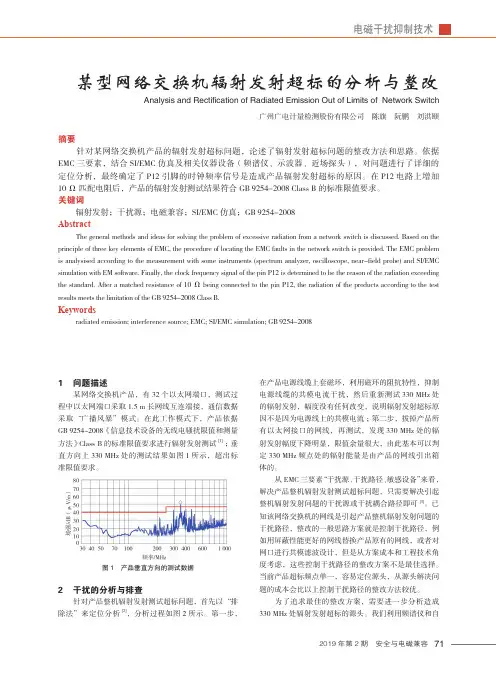

71电磁干扰抑制技术
2019年第2期 安全与电磁兼容1 问题描述某网络交换机产品，有32个以太网端口，测试过程中以太网端口采取1.5 m长网线互连端接，通信数据采取“广播风暴”模式。在此工作模式下，产品依据GB 9254-2008《信息技术设备的无线电骚扰限值和测量方法》 Class B的标准限值要求进行辐射发射测试[1]；垂直方向上330 MHz处的测试结果如图1所示，超出标准限值要求。2 干扰的分析与排查针对产品整机辐射发射测试超标问题，首先以“排除法”来定位分析[2]，分析过程如图2所示。第一步，某型网络交换机辐射发射超标的分析与整改Analysis and Rectification of Radiated Emission Out of Limits of Network Switch广州广电计量检测股份有限公司 陈旗 阮鹏 刘洪颐 摘要 针对某网络交换机产品的辐射发射超标问题，论述了辐射发射超标问题的整改方法和思路。依据EMC三要素，结合SI/EMC仿真及相关仪器设备（频谱仪、示波器、近场探头），对问题进行了详细的定位分析，最终确定了P12引脚的时钟频率信号是造成产品辐射发射超标的原因。在P12电路上增加 10 Ω匹配电阻后，产品的辐射发射测试结果符合GB 9254-2008 Class B的标准限值要求。关键词 辐射发射；干扰源；电磁兼容；SI/EMC仿真；GB 9254-2008Abstract The general methods and ideas for solving the problem of excessive radiation from a network switch is discussed. Based on the principle of three key elements of EMC, the procedure of locating the EMC faults in the network switch is provided. The EMC problem is analysised according to the measurement with some instruments (spectrum analyzer, oscilloscope, near-field probe) and SI/EMC simulation with EM software. Finally, the clock frequency signal of the pin P12 is determined to be the reason of the radiation exceeding the standard. After a matched resistance of 10 Ω being connected to the pin P12, the radiation of the products according to the test results meets the limitation of the GB 9254-2008 Class B. Keywords radiated emission; interference source; EMC; SI/EMC simulation; GB 9254-2008
辐射发射测试
辐射发射（Radiated Emission）测试，是测量EUT通过空间传播的辐射骚扰场强。可以分为磁场辐射、电场辐射，前者针对灯具和电磁
炉，后者则应用普遍。另外，家电和电动工具、AV产品的辅助设备有功率辐射的要求（称为骚扰功率）。
1. 辐射发射测试标准:
a) 电场辐射：CISPR22，CISPR13，CISPR11，CISPR14-1，CISPR15（特定类别的玩具）；
b) 磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；
c) 骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。
2. 辐射发射测试方法
1) 辐射发射测试仪器和设备：
a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双
锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；
b) 磁场辐射：接收机、三环天线或单小环远天线；
c) 骚扰功率：接收机、功率吸收钳。
接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。
2) 辐射发射测试测试布置：
a)电场辐射：也是分台式与落地式，与传导发射相同（因为辐射发射结果与产品布置的关系
尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；
b)磁场辐射：不同尺寸的三环天线对能够测试的EUT最大尺寸是有限制的，以2m直径的环形三环天线为例，长度小于1.6m的EUT能够放在三
环天线中心测试；在CISPR11中，超过1.6m的电磁炉用0.6m直径的单环远天线在3m外测量，最低高度1m；
c)骚扰功率：分台式与落地式，台式设备放在0.8m的非金属桌子上，离其他金属物体至少0.8m（通常是屏蔽室的金属内墙，这个距离要求
在CISPR14-1中是至少0.4m）；落地式设备放在0.1m的非金属支撑上；被测线缆（LUT）布置在高0.8m、长6m的功率吸收钳导轨上，吸收钳
第２９卷第３期 ２０１４年６月 光电技术应用 ＥＬＥＣＴＲ０一ＯＰＴＩＣ ＴＥＣＨＮＯＬ０ＧＹ ＡＰＰＬＩＣＡＴＩＯＮ Ｖｏ１．２９．ＮＯ．３ Ｊｕｎｅ，２０１４
・电路与控制・
电子设备抑制电场辐射发射工程设计及改进
侯宇 ，刘 蒙 ，张成刚
（１．中国电子科技集团公司光电研究院，天津３０００００；２．７２５０６部队，河南驻马店４６３２１９）
摘要：从ＰＣＢ、接地、屏蔽、滤波等几方面介绍了电子设备抑制电场辐射发射的设计措施，就可能导致电场辐射发射试验超标 的情况进行了说明。结合工程案例，对试验过程中的辐射超标问题进行理论分析，详述了改进设计中使用的铁氧体磁环的滤波原 理，提出了如何根据试验数据选择合适铁氧体的设计方法，并结合试验证明所进行的理论分析合理，所采取的设计措施有效。 关键词：电磁兼容；辐射发射；铁氧体磁环 中图分类号：ＴＮ７１３ 文章标识码：Ａ 文章编号：１６７３．１２５５（２０１４）．０３．００４８．０４
Ｄｅｓｉｇｎ ａｎｄ Ｉｍｐｒｏｖｅｍｅｎｔ Ｅｎｇｉｎｅｅｒｉｎｇ ｏｆ Ｓｕｐｐｒｅｓｓｉｎｇ Ｅｌｅｃｔｒｉｃ Ｆｉｅｌｄ Ｒａｄｉａｔｉｏｎ
ｆｒｏｍ Ｅｌｅｃｔｒｏｎｉｃ Ｅｑｕｉｐｍｅｎｔ ．
ＨＯＵ Ｙｕ ，ＬＩＵ Ｍｅｎｇ１，Ｚｈａｎｇ Ｃｈｅｎｇ－ｇａｎｇ
ｆ１．Ａｃａｄｅｍｙ ｏｆＯｐｔｏ—Ｅｌｅｃｔｒｏｎｉｃｓ．Ｃｈｉｎａ Ｅｌｅｃｔｒｏｎｉｃｓ Ｔｅｃｈｎｏｌｏｇｙ Ｇｒｏｕｐ Ｃｏｒｐｏｒａｔｉｏｎ ＩＡＯＥ ＣＥＴＣ），Ｔｉａｎｊｉｎ ３０００００，Ｃｈｉｎａ： ２．７２５０６ Ａｒｍｙ Ｕｎｉｔ，Ｚｈｕｍａｄｉａｎ ４６３２１９，ＣｈｉｎａＪ
Ａｂｓｔｒａｃｔ：Ｆｒｏｍ ｓｅｖｅｒａｌ ａｓｐｅｃｔｓ ｓｕｃｈ ａｓ ｐｒｉｎｔｅｄ ｃｉｒｃｕｉｔ ｂｏａｒｄ（ＰＣＢ），ｇｒｏｕｎｄｉｎｇ，ｓｈｉｅｌｄｉｎｇ ａｎｄ ｆｉｌｔｅｒｉｎｇ，ｔｈｅ ｄｅｓｉｇｎ ｍｅａｓｕｒｅｓ ｔｏ ｓｕｐｐｒｅｓｓ ｔｈｅ ｅｌｅｃｔｒｉｃ ｆｉｅｌｄ ｒａｄｉａｔｉｏｎ ｆｒｏｍ ｅｌｅｃｔｒｉｃ ｅｑｕｉｐｍｅｎｔｓ ａｒｅ ｉｎｔｒｏｄｕｃｅｄ．Ｗｉｔｈ ｅｎｇｉｎｅｅｒｉｎｇ ｅｘａｍｐｌｅｓ， ｔｈｅ ｉｓｓｕｅｓ ｒａｄｉａｔｉｏｎ ｓｔａｎｄａｒｄ ｅｘｃｅｅｄｉｎｇ ｌｉｍｉｔ ｉｎ ｔｅｓｔｓ ａｒｅ ａｎａｌｙｚｅｄ．Ｔｈｅ ｆｉｌｔｅｒｉｎｇ ｐｒｉｎｃｉｐｌｅ ｏｆ ｆｅｒｒｉｔｅ ｂｅａｄ ｉｎ ｔｈｅ ｉｍｐｒｏｖｅｄ ｄｅｓｉｇｎ ｉｓ ｉｎｔｒｏｄｕｃｅｄ ｉｎ ｄｅｔａｉｌ．Ｔｈｅ ｄｅｓｉｇｎ ｍｅｔｈｏｄ ｔｏ ｃｈｏｏｓｅ ａｐｐｒｏｐｒｉａｔｅ ｆｅｒｒｉｔｅ ｂｅａｄ ｂａｓｅｄ ｏｎ ｔｅｓｔｓ ｄａｔａ ｉｓ ｐｒｏｐｏｓｅｄ．Ｔｈｅ ｔｅｓｔｓ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ａｃａｄｅｍｉｃ ａｎａｌｙｓｉｓ ｉｓ ｒｅａｓｏｎａｂｌｅ ａｎｄ ｔｈｅ ｄｅｓｉｇｎ ｍｅａｓｕｒｅｓ ａｒｅ ｅｆｆｅｃｔｉｖｅ． Ｋｅｙ ｗｏｒｄｓ：ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｃｏｍｐａｔｉｂｉｌｉｔｙ（ＥＭＣ）；ｒａｄｉａｔｉｏｎ；ｆｅｒｒｉｔｅ ｂｅａｄ

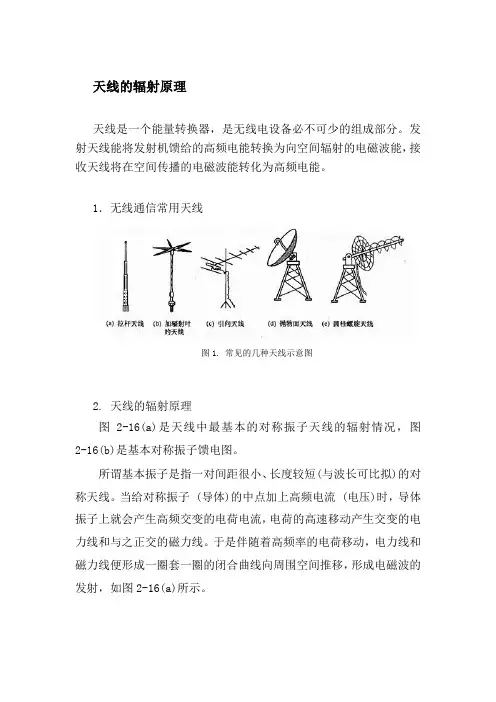

天线的辐射原理
天线是一个能量转换器，是无线电设备必不可少的组成部分。发射天线能将发射机馈给的高频电能转换为向空间辐射的电磁波能，接收天线将在空间传播的电磁波能转化为高频电能。
1．无线通信常用天线
图1. 常见的几种天线示意图
2. 天线的辐射原理
图2-16(a)是天线中最基本的对称振子天线的辐射情况，图2-16(b)是基本对称振子馈电图。
所谓基本振子是指一对间距很小、长度较短(与波长可比拟)的对称天线。当给对称振子 (导体)的中点加上高频电流 (电压)时，导体振子上就会产生高频交变的电荷电流，电荷的高速移动产生交变的电力线和与之正交的磁力线。于是伴随着高频率的电荷移动，电力线和磁力线便形成一圈套一圈的闭合曲线向周围空间推移，形成电磁波的发射，如图2-16(a)所示。
3. 天线的方向性
方向性是指天线向一定方向辐射或接收来自某一方向的电磁波的能力。不同的天线向空间辐射电磁波时，向各方向辐射的场强是不同的，这说明天线发射电磁能时是有方向性的。图2-15是一种抛物面天线的方向性图。
图2-17（a）为半波振子向周围自由空间发射(或接收)电磁波的方向图。半波对称振子在通过振子中心与振子相垂直的方向上辐射最强；在与振子轴成锐角方向上辐射减弱，且角度越小，其辐射越弱；在振子轴向附近几乎没有辐射。
图2-17半波对称振子发射无线电波方向图
半波对称振子的垂直面方向性图如图2-17（b）所示，它犹如一个“8”字，而水平面方向（垂直半波振子中心面上)的方向性图则没有方向性，即各向的辐射场强相等，是以振子为圆心的一个圆，如图2-17 (c)所示。
