现代电子技术基础(数字部分)知识点

- 1 -

- 2 - 湖南人文科技学院 物理 系 物理学 专业 06 级

2009---2009学年第一学期 数字电子技术 课程考核试卷(B)

考核方式: （闭卷)

考试时量：120 分钟

题 号 一 二 三 四 五 六 七 总分 合分人 复查人

实得分

一、（选择题）：（每小题2分，共20分）

1、CABL 的对偶式为： （ b ）

A、 BCA B、CBA C、CBA D、 ABC ；

2、逻辑函数BAF 和 G=A⊙B相等，则F、G应满足关系 （ a ）

A. GF B. GF C. GF D. GF

3、已知某电路的真值表如下表所示，则该电路的逻辑表达式为 （ c ）

A．CY

B. ABCY

C. CABY

D. CCBY

4、三态门输出高阻状态时，下面说法不正确的是 （ c ）

A、用电压表测量指针不动 B、相当于悬空

C、电压不高不低 D、测量电阻指针不动

5、要用n 位二进制数为N 个对象编码，必须满足 （ c ）

A 、 N = 2n B、 N ≥ 2n C、 N ≤ 2n D、N = n

电子技术基础数字部分：

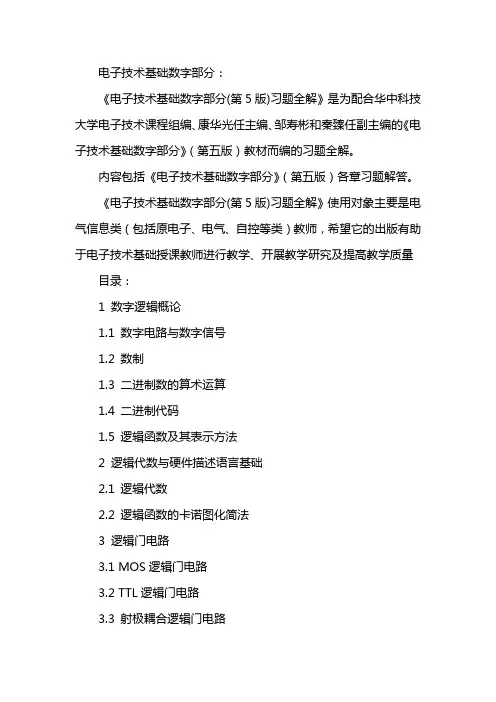

《电子技术基础数字部分(第5版)习题全解》是为配合华中科技大学电子技术课程组编、康华光任主编、邹寿彬和秦臻任副主编的《电子技术基础数字部分》（第五版）教材而编的习题全解。

内容包括《电子技术基础数字部分》（第五版）各章习题解答。

《电子技术基础数字部分(第5版)习题全解》使用对象主要是电气信息类（包括原电子、电气、自控等类）教师，希望它的出版有助于电子技术基础授课教师进行教学、开展教学研究及提高教学质量

目录：

1 数字逻辑概论

1.1 数字电路与数字信号

1.2 数制

1.3 二进制数的算术运算

1.4 二进制代码

1.5 逻辑函数及其表示方法

2 逻辑代数与硬件描述语言基础

2.1 逻辑代数

2.2 逻辑函数的卡诺图化简法

3 逻辑门电路

3.1 MOS逻辑门电路

3.2 TTL逻辑门电路

3.3 射极耦合逻辑门电路 3.4 砷化镓逻辑门电路

3.5 逻辑描述中的几个问题

3.6 逻辑门电路使用中的几个实际问题

4 组合逻辑电路

4.1 组合逻辑电路的分析

4.2 组合逻辑电路的设计

4.3 组合逻辑电路中的竞争冒险

4.4 若干典型的组合逻辑集成电路

4.5 组合可编程逻辑器件

5 锁存器和触发器

5.2 锁存器

5.3 触发器的电路结构和工作原理

5.4 触发器的逻辑功能

6 时序逻辑电路

6.1 时序逻辑电路的基本概念

6.2 同步时序逻辑电路的分析

6.3 同步时序逻辑电路的设计

6.4 异步时序逻辑电路的分析

6.5 若干典型的时序逻辑集成电路

6.6 时序可编程逻辑器件

7 存储器、复杂可编程器件和现场可编程门阵列

7.1 只读存储器 7.2 随机存取存储器

7.3 复杂可编程逻辑器件

7.4 现场可编程门阵列

8 脉冲波形的变换与产生

8.1 单稳态触发器

8.2 施密特触发器

8.3 多谐振荡器

8.4 555定时器及其应用

9 数模与模数转换器

9.1 D/A转换器

电子技术基础数字部分期末试卷

姓名

学号

成绩

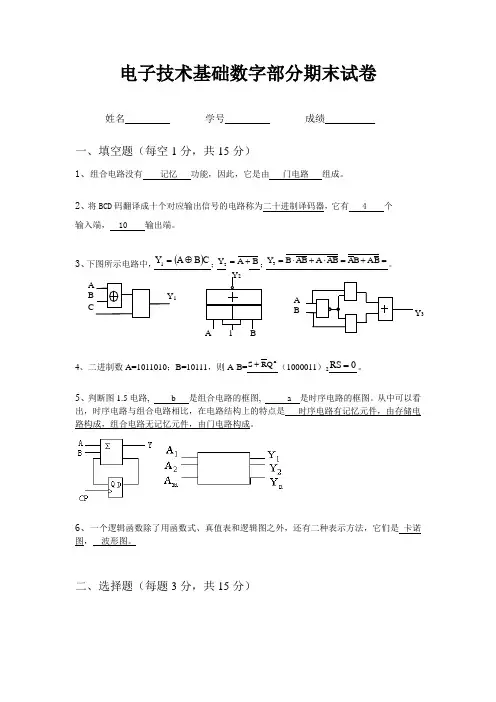

一、填空题（每空1分，共15分）

1、组合电路没有 记忆 功能，因此，它是由 门电路 组成。

2、将BCD码翻译成十个对应输出信号的电路称为二十进制译码器，它有 4 个输入端， 10 输出端。

3、下图所示电路中，CBAY1；BAY2；BABAABAABBY3。

4、二进制数A=1011010；B=10111，则A-B=nQRS（1000011）20RS。

5、判断图1.5电路, b 是组合电路的框图, a 是时序电路的框图。从中可以看出，时序电路与组合电路相比，在电路结构上的特点是 时序电路有记忆元件，由存储电路构成，组合电路无记忆元件，由门电路构成。

6、一个逻辑函数除了用函数式、真值表和逻辑图之外，还有二种表示方法，它们是 卡诺图， 波形图。

二、选择题（每题3分，共15分）

A 1 B Y2

A

B

C Y1 A

B Y3 1、以下式子中不正确的是（ C ）

a．1•A＝A

b．A＋A=A

c．BABA

d．1＋A＝1

2、下列说法不正确的是（ C ）

a．集电极开路的门称为OC门

b．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）

c．OC门输出端直接连接可以实现正逻辑的线或运算

d利用三态门电路可实现双向传输

3、电路如下图（图中为下降沿Jk触发器），触发器当前状态Q3 Q2 Q1为“011”，请问时钟作用下，触发器下一状态为（ B ）

a．“110” b．“100” c．“010” d．“000”

4、以下错误的是（ B ）

a．数字比较器可以比较数字大小

b．实现两个一位二进制数相加的电路叫全加器

c．实现两个一位二进制数和来自低位的进位相加的电路叫全加器

word专业资料-可复制编辑-欢迎下载

一、数电知识要点

第一章 数制与编码

1、码制：各种码制之间的转换(整数,小数)

2、带符号数的原码、反码和反码

3、二进制编码：自然二进制码、格雷码

4、BCD码：8421BCD码、余三码等

第二章 逻辑函数及其化简

1、逻辑代数的基本运算及复合运算：

与、或、非、与非、或非、异或、同或

与运算： 全1得1，有0得0；

或运算：有1得1，全0得0；

非运算：10 01

异或：相同得0，相异得1

同或：相同得1，相异得0

2、逻辑运算基本公式及常用规则：

1) 十个基本公式

2) 逻辑运算常用规则：代入规则；反演规则；对偶规则

3、逻辑函数表示方法

1）真值表

2）逻辑函数表达式：与或表达式；或与表达式；与非-与非表达式；或非-或非表达式；

最小项表达式；最大项表达式（概念、性质、两者之间的关系）

3）逻辑电路图(与电路分析设计结合)： word专业资料-可复制编辑-欢迎下载

由逻辑表达式到电路图；由电路图写逻辑表达式；

4）卡诺图（化简：最多四变量）

求逻辑函数的最简与或表达式和或与表达式

第三章 组合逻辑电路

1、集成电路主要电气指标：输入/输出电压；输入/输出电流；噪声容限；扇出系数；

输出结构：推拉式输出；开路输出；三态输出

2、常用组合逻辑模块

3-8译码器、数据选择器、加法器、数值比较器

3、组合逻辑电路分析

分析步骤：1）由给定的逻辑图逐级写出逻辑函数表达式；

2) 由逻辑表达式列出真值表；

3) 分析、归纳电路的逻辑功能。

4、组合电路的设计

设计步骤：列真值表—写出适当的逻辑表达式—画电路图。

其中第二步写逻辑表达式时根据设计要求有所不同：

1) 用门电路设计：

与或电路/与非-与非电路：卡诺图化简求最简与或表达式

或与电路/或非-或非电路：卡诺图化简求最简或与表达式

2) 用3-8译码器+与非门设计：写最小项表达式
