电力工程基础试题及参考答案

  • 格式：doc
  • 大小：650.50 KB
  • 文档页数：32

电力工程基础试题及参考答案

一

一、填空题

1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为

231KV。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．减小输出电元件的电抗将 提高 系统的静态稳定性。

二、单项选择题

11．同步发电机的转速和系统频率之间是否有严

格的关系（ ② ）

①否 ②是 ③不一定 ④根据发电机的形式定

12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）

①内层 ②中间层 ③外层

④独立设置

13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）

①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿

14．三相导线的几何均距越大，则导线的电抗（ ② ）

①越大 ②越小 ③不变

④无法确定

15．变压器的电导参数GT，主要决定于哪一个实验数据（ ① ）

①△PO ②△PK ③UK%

④IO%

16.当功率的有名值为s＝P＋jQ时（功率因数角为）取基准功率为Sn，则有功功率的标么值为（ ③ ）

①cosSPn ②sinSPn ③nSP

④nScosP

17.环网中功率的自然分布是（ ④ ）

①与电阻成正比分布 ②与电抗成正比分布

③与阻抗成正比分布 ④与阻抗成反比分布

18．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）

①负载率 ②网损率 ③供电率

④厂用电率

19．电力系统的频率主要决定于（ ① ）

①有功功率的平衡 ②无功功率的平衡

③电压质量 ④电流的大小

20．关于顺调压电压调整方式的描述，错误的是（ ② ）

①高峰负荷时允许中枢点电压略低

②低谷负荷时允许中枢点电压略低

③适用于用户对电压要求不高的场合

④适用于供电线路不长的场合

21．通过改变变压器变比，实质上（ ③ ）

①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度

③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量

22．三相短路时，非周期分量极小值，只能是在某种情况（① ）

①一相中出现 ②同时在两相中出现

③三相均不出现 ④只有故障相出现其它相不出现

三、简答题

23．电力变压器的主要作用是什么？

答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

24．简单闭式网分为哪些类网络？

答：简单的闭式网可分为两端供电网络（2分）和环形网络（2分）两类（1分）。

25．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？

答：通过调分接头实质是改变了电力网的无功分布，只能改善局部电压水平，同时却使系统中另个的某些局部电压水平变差并不能改变系统无功不足的状况因此就全系统总体来说并不能改变系统的电压水平。

26．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？

答：在输电线路送端的变压器经小电阻接地，当线路送端发生不对称接地时，零序电流通过该电阴将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。

四、简算题

27．某三相单回输电线路，采用LGJ－300型导线（计算外径25.2mm），已知三相导线正三角形布置，导线间距离D＝6m，求每公里线路的电抗值。

解：计算半径：m106.12mm6.1222.25r3-

几何均距：Dm=D=6m

/km 403.0 0157.0106.126lg1445.0 0157.0rDg l1445.0x3m1

28。.110KV单回架空线路，其参数如图所示，线路始端电压为116KV，末端负荷为15＋j10MVA，求该电力线路末端电压及始端输出的功率。

解：

二

一、填空题

1.衡量电能质量的主要指标是：电压、频率、波形 。

2.我国110kV及以上系统，中性点运行方式采用

直接接地 。

3.一个将10kV升到220kV的变压器，其额定变比为 10.5/242 。

4.电厂供电负荷与综合用电负荷的差别是前者包括 网络损耗 。

5.架空线路开路时，其末端电压比首端电压

高 。

6.将压三绕组变压器三个绕组排列方式，从内至外为 低－中－高 。

7常用的潮流计算的基本数学模型是 节点电压方程 。

8.标幺值近似计算中基准电压常选 网络平均额定电压 。

二、选择题

1.组成电力系统的几种主要元件是： B

A 电源、电阻、电感、电容 B 发电机、变压器、线路、负荷

C 发电厂、变电所、变压器、线路 D 发电机、变压器、线路、开关

2.对电力系统运行的基本要求是： C

A 在优质前提下，保证安全，力求经济；

B 在经济前提下，保证安全，力求优质；

C 在安全前提下，保证质量，力求经济；

D 在安全前提下，力求经济，保证质量。

3.相同截面的导线，使用的电压等级越高，其电阻 A

A 一样 B 越大 C 越小 D

都不对

4.在变压器的等值电路中，其导纳是 B

A GT+jBT B GT-jBT C -GT+jBT D

-GT-jBT

5.中性点不接地系统对设备绝缘的要求 A

A 高 B 低 C 不变 D

都不对

6.架空线路采用导线换位的目的 C

A 减小电抗 B 减小电纳 C 减小三相参数的不对称 D 都不对

7.三类节点中，只有一个且必须有一个的是 C

A P－Q节点 B P－V节点 C 平

衡节点 D 都不是

8．变压器的运算负荷是 D

A 变压器付方功率加上变压器阻抗的功率损耗；

B变压器付方功率加上变压器导纳的功率损耗；

C变压器副方功率加上变压器阻抗和导纳的功率损耗；

D 在C的基础上，再加上变压器所联线路导纳中的功率。

三、额定电压110kV的辐射形电网各段阻抗及负荷如图所示。已知电源A的电压为121kV，求功率分布和各母线电压。（注：考虑功率损耗，可以不计电压降落的横分量U）。

解 设UC=UN= 0° =110 0°

407.0j271.0j30)20(110810222BCS

407.22j207.30953.7j793.930j40593.7j793.9407.0j271.0)8j10(BBBBCCBSSSSSS

083.27j545.32j4.676338.2407.22j207.30676.4j338.2)40j20(110407.22207.30ABBA222ABSSSS

已知UA=121kV

)kV(64.110972.3668.106)kV(972.3668.10630)593.7(20)793.9()kV(668.106332.14121)kV(332.1412140083.2720545.32BCBCBCABABABUUUUUUUU

四、如图所示某降压变电所装设一台容量为20MVA、电压为110/11kV的变压器，要求变压器低压侧的偏移在大小负荷时分别不超过额定值的2.5%和7.5%，最大负荷为18MVA，最小负荷为7MVA，cos=0.8，变压器高压侧的电压在任何运行情况下均维持107.5kV，变压器参数为Uk%=10.5，Pk=163kW，励磁影响不计。试选择变压器的分接头。

解 变压器的电阻和电抗为

)(5.63201001105.10100%)(93.420100011016310002N2NkT222N2NkTSUUXSUPR

末端最大和最小负荷为

)MVA(2.4j6.56.07j8.07sin7jcos7)MVA(8.10j4.146.018j8.018sin18jcos18minmzxSS

按最大和最小负荷时调压要求，变压器低压侧电压应为

)kV(75.10%)5.71(10)kV(25.10%)5.21(10minmaxiiUU

在最大和最小负荷时变压器低压侧的电压由下式求得

minminmaxmaxmaxmaxmaxmax5.632.493.46.55.1075.638.1093.44.145.107iiiiUUUUUUUUII

解得

)kV(6.104)kV(9.99minmaxiiUU

然而最大和最小负荷时分接头电压为

)kV(10775.10116.104)kV(2.10725.10119.99minNminmin/maxNmaxmax/iiiTiiiTUUUUUUUU

)kV(1.10721072.1072min/T/maxTTIUUU

故选分接头电压为110（1-2.5%）=107.25

合集下载

经济学基础试题及参考答案

经济学基础试题及参考答案

.

可编辑 2006～2007学年度第二学期

《经济学基础》试卷（ A卷）

考试形式：开（√）、闭（）卷

题号 一 二 三 四 五 六 七 八 总分 统分人

得分

注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。

一、 选择题（每小题 2 分，共 30 分。每题只有一个正确答案，请将答案号填在题后的括符内）

1、1、资源的稀缺性是指：（ B ）

A、世界上的资源最终会由于人们生产更多的物品而消耗光

B、相对于人们无穷的欲望而言，资源总是不足的

C、生产某种物品所需资源的绝对数量很少

D、企业或者家庭的财富有限，不能购买所需要的商品

3、2、作为经济学的两个组成部分，微观经济学与宏观经济学是：（ C ）

A、 互相对立的

B、 没有任何联系的

C、 相互补充的

D、 宏观经济学包含微观经济学

3、宏观经济学的中心理论是：（ B ）

A、失业与通货膨胀理论

B、国民收入决定理论

C、经济周期与经济增长理论

D、国民收入核算理论

4、在家庭收入为年均8000元的情况下，能作为需求的是（ C ）

A、购买每套价格为5000元的的冲锋枪一支

B、购买价格为5万元的小汽车一辆 得分 阅卷人

.

可编辑 C、购买价格为2500元左右的彩电一台

D、以上都不是

5、当汽油的价格上升时，对小汽车的需求量将：（ A ）

A、减少

B、保持不变

C、增加

E、 不一定

6、均衡价格随着：（ C ）

A、需求与供给的增加而上升

B、需求的减少和供给的增加而上升

C、需求的增加与供给的减少而上升

D、需求与供给的减少而上升

7、在市场经济中，减少汽油消费量的最好办法是：（ C ）

A、宣传多走路、少坐汽车有益于身体健康

B、降低人们的收入水平

C、提高汽油的价格

D、提高汽车的价格

8、政府为了扶持农业，对农产品实行支持价格。但政府为了维持这个高于均衡价格的支持价格，就必须：（ B ）

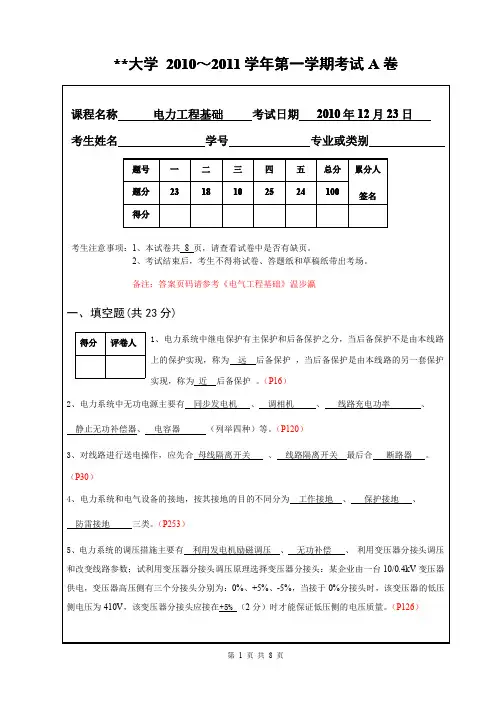

电力工程基础(期末试题与答案详解)

电力工程基础(期末试题与答案详解)

第1页共8页**大学20201010～20201111学年第学年第一一学期考试A卷

课程名称电力工程基础考试日期2010年12月23日

考生姓名学号专业或类别

题号一二三四五总分累分人

签名题分2318102524100

得分

考生注意事项：1、本试卷共8页，请查看试卷中是否有缺页。

2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。

备注：答案页码请参考《电气工程基础》温步瀛

一、填空题(共23分)

1、电力系统中继电保护有主保护和后备保护之分，当后备保护不是由本线路

上的保护实现，称为远后备保护，当后备保护是由本线路的另一套保护

实现，称为近后备保护。（P16）

2、电力系统中无功电源主要有同步发电机、调相机、线路充电功率、

静止无功补偿器、电容器（列举四种）等。（P120）

3、对线路进行送电操作，应先合母线隔离开关、线路隔离开关最后合断路器。

（P30）

4、电力系统和电气设备的接地，按其接地的目的不同分为工作接地、保护接地、

防雷接地三类。（P253）

5、电力系统的调压措施主要有利用发电机励磁调压、无功补偿、利用变压器分接头调压

和改变线路参数；试利用变压器分接头调压原理选择变压器分接头：某企业由一台10/0.4kV变压器

供电，变压器高压侧有三个分接头分别为：0%、+5%、-5%，当接于0%分接头时，该变压器的低压

侧电压为410V，该变压器分接头应接在+5%（2分）时才能保证低压侧的电压质量。（P126）得分评卷人第2页共8页第3页共8页

6、按照结构，高压配电线路可分为架空线路和电缆线路两大类。（P42）

7、低压配电系统的接线方式有：放射式接线、树干式接线及混合式、链式。（P54）

8、防雷装置有：避雷针、避雷线、避雷器。（P260）

二、选择题(单选题，每小题2分，共18分)

1、供电系统短路故障中，一般危害最大的短路类型为（A）。(P131)

A、三相短路B、两相短路

C、两相接地短路D、单相接地短路

2、高峰负荷时升高电压至NU05.1，低谷负荷时降低电压至NU的中枢点电压调整方式为（B）。

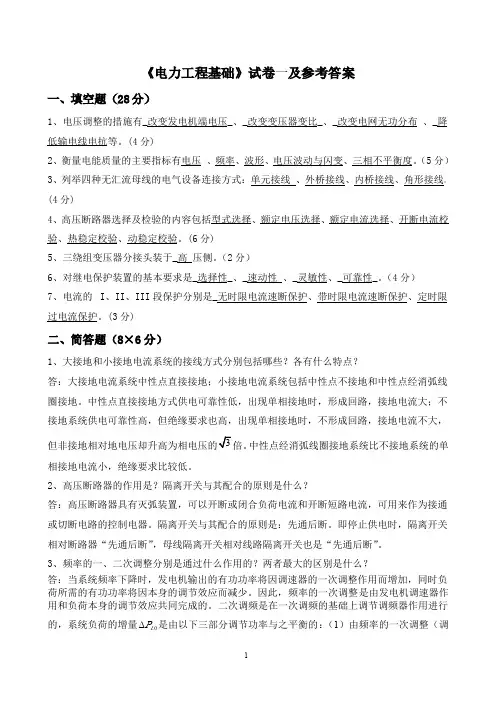

1《电力工程基础》模拟试卷一及参考答案

1《电力工程基础》模拟试卷一及参考答案

《电力工程基础》试卷一及参考答案

一、填空题（28分）1、电压调整的措施有_改变发电机端电压_、_改变变压器变比_、_改变电网无功分布、_降低输电线电抗等。(4分)

2、衡量电能质量的主要指标有电压、频率、波形、电压波动与闪变、三相不平衡度。（5分）

3、列举四种无汇流母线的电气设备连接方式：单元接线、外桥接线、内桥接线、角形接线。

(4分)

4、高压断路器选择及检验的内容包括型式选择、额定电压选择、额定电流选择、开断电流校验、热稳定校验、动稳定校验。(6分)5、三绕组变压器分接头装于_高压侧。（2分）6、对继电保护装置的基本要求是_选择性_、_速动性、_灵敏性、_可靠性_。（4分）

7、电流的I、II、III段保护分别是_无时限电流速断保护、带时限电流速断保护、定时限过电流保护。(3分)

二、简答题（8×6分）

1、大接地和小接地电流系统的接线方式分别包括哪些？各有什么特点？

答：大接地电流系统中性点直接接地；小接地电流系统包括中性点不接地和中性点经消弧线

圈接地。中性点直接接地方式供电可靠性低，出现单相接地时，形成回路，接地电流大；不

接地系统供电可靠性高，但绝缘要求也高，出现单相接地时，不形成回路，接地电流不大，但非接地相对地电压却升高为相电压的3倍。中性点经消弧线圈接地系统比不接地系统的单

相接地电流小，绝缘要求比较低。

2、高压断路器的作用是？隔离开关与其配合的原则是什么？

答：高压断路器具有灭弧装置，可以开断或闭合负荷电流和开断短路电流，可用来作为接通

或切断电路的控制电器。隔离开关与其配合的原则是：先通后断。即停止供电时，隔离开关

相对断路器“先通后断”，母线隔离开关相对线路隔离开关也是“先通后断”。

3、频率的一、二次调整分别是通过什么作用的？两者最大的区别是什么？

答：当系统频率下降时，发电机输出的有功功率将因调速器的一次调整作用而增加，同时负

荷所需的有功功率将因本身的调节效应而减少。因此，频率的一次调整是由发电机调速器作

《电力工程基础》模拟试题(一)

《电力工程基础》模拟试题(一)

试卷A第 1 页 共6页 《电力工程基础》模拟试题（一） 一、单项选择题（将各题正确答案的序号填入表格中。每小题2分，共20分） 序号 1 2 3 4 5 6 7 8 9 10 答案 得分 1．二级负荷的供电方式是（ ） ①一个电源供电 ②两个独立电源供电 ③双回路供电 ④无特殊要求 2．三相短路时其最大瞬时冲击值发生在短路后的（ ） ①0.01s ②0.1s ③0.02s ④0.2s 3．中性点经消弧线圈接地的运行方式，一般采用（ ）方式。 ①过补偿 ②欠补偿 ③全补偿 ④任意 4．隔离开关的用途之一是（ ）。 ①切断负荷电流 ②切断短路电流 ③拉合小电流回路 ④拉合大电流回路5．对于B相不装设电流互感器的两相电流差接线，以下哪种情况下的接线系数2wK？（ ） ①三相短路 ②A、C两相短路 ③A、B 两相短路 ④正常运行 6．下述哪种系统是小电流接地系统？（ ） ①220kV电网 ②110kV电网 ③10kV电网 ④380/220V电网 7．以下哪种不属于新能源发电？（ ） ①潮汐发电 ②水力发电 ③太阳能发电 ④风力发电 8．供电系统短路故障中，短路后危害最严重的是( )。 ①三相短路 ②两相短路 ③单相接地短路 ④两相接地短路 9．有一低压配电系统，该系统的电源中性点直接接地，通常不引出中性线（N线），属三相三线制系统，电气设备的外露导电部分经各自的保护线（PE线）分别直接试卷A第 2 页 共6页 接地，则该系统属于（ ）。 ①TN―C系统 ②IT系统 ③TN―S系统 ④TT系统 10．进行短路电流计算时，35kV系统的基准电压应选用下列哪种电压?( ) ①35kV ②38.5kV ③37 kV ④36.75kV 二、判断题（对的在表格中打“√”，错的在括号中打“×”，每小题2分，共20分） 序号 1 2 3 4 5 6 7 8 9 10 答案 得分 1．在工作时，电压互感器的二次侧绝对不允许短路，电流互感器的二次侧绝对不允许开路。 2．供电系统短路故障中，短路后危害最严重的是三相短路。 3．在电力系统中，由于架空线路的故障大多数是暂时性的，为了提高供电的可靠性，常在线路上装设备用电源自动投入装置。 4．发电厂和变电所对直击雷的防护主要是靠装在母线上的阀型避雷器。 5．“倒闸操作”的具体要求是：合闸时，先合隔离开关，后合断路器；拉闸时，先拉断路器，后拉隔离开关。 6．电动机的反馈电流只会影响短路电流的冲击值，而不会影响短路电流的稳态值。 7．当电气设备发生接地故障时，离接地故障点越远，跨步电压越大。 8．对线路的定时限过电流保护，作远后备时，应按最小运行方式下本线路末端的两相短路电流来校验灵敏度。 9．在灯光监视的断路器控制和信号回路，绿灯闪光表示断路器手动准备合闸或自动跳闸。 10．在高压一次开关设备断路器、隔离开关和负荷开关中，断路器的灭弧装置最完备。 试卷A第 3 页 共6页 三、计算题（共34分） 1．某降压变电所装有一台S9-630/10（Yyn0联结）的电力变压器，其二次侧（380V）的有功计算负荷为480kW，无功计算负荷360kvar，试求此变电所一次侧的计算负荷和功率因数。为使功率因数达到0.9，需在此变电所高压母线上装设多少无功补偿容量？（注：变压器功率损耗按精确公式计算，已知2.10PkW，2.6kPkW，9.0%0I，5.4%kU）（10分） 试卷A第 4 页 共6页 2．有一条10kV架空线路，全线长2.5km，在距首端1.5km处接有计算负荷7001pkW，7.0cos1，末端接有计算负荷14502pkW，8.0cos2。全线截面一致，允许电压损失为5%，试按允许电压损失选择该LJ型铝绞线的导线截面。（10分） 试卷A第 5 页 共6页 3．某供电系统如下图所示，已知电力系统出口断路器的断流容量为1000MVA，试计算总降压变电所10kV母线上1k点和变压器低压母线上2k短路时的三相短路电流kI、冲击电流shi、冲击电流有效值shI及三相短流容量kS。(14分) 试卷A第 6 页 共6页 四、填空（每空2分，共26分） 1．三相导线水平等距离排列，相间距离为4m，线路的几何均距为 m。 2．低压断路器既能带负荷通断电路，又能在线路发生 、 、 和 时自动跳闸。 3．开关电器满足动稳定的条件是 ，满足热稳定的条件是 。 4．某电焊机的额定容量为14.5kVA，68.0cos,额定暂载率为%65N，则其设备容量为 kW。 5．桥形接线的供电可靠性和灵活性较高，可用于向一、二类负荷供电，其中内桥接线适用于 、 的场所。 6．三段式电流保护中的第II段称为 。 7．假想时间imat是指 。 8．试标出下图中发电机和所有变压器的额定电压。（4分）
