SMT技术简介

SMT工艺流程简介

SMT是表面组装技术Surface Mounting Technology 的缩写，是目前电子组装行业里最流行的一种技术和工艺。它是一种将无引脚或短引线表面组装元器件（简称SMC/SMD，中文称片状元器件），安装在印制电路板（Printed Circuit Board，PCB)的表面或其它基板的表面上，通过再流焊或浸焊等方法加以焊接组装的电路装连技术。

相信大家都见过老式收音机，80后基本都拆过。打开它之后，可以看见里面的电路板元器件基本都是带着几个管脚，而且体积很大，看起来很笨重，这些就是传统的插件元器件。而随着表面贴装技术的发展，这种组装密度高、电子产品体积小、重量轻的SMT技术脱引而出，它可靠性高、抗振能力强、焊点缺陷率低、高频特性好，减少了电磁和射频干扰，易于实现自动化，可以提高生产效率。

Surface mount Technology Through-hole

(表面贴装技术下的产品) （通孔插件技术下的产品）

现在我司大多数产品都是双面混装工艺，即表面贴装元器件以及插件在PCB板的正、反两面都有。其工艺流程如下：

来料检查

PCB板bottom面印刷锡膏

印刷检查

贴装

回流焊接 贴装 印刷检查 Top面印刷锡膏 回流焊接

X-Ray检查 AOI检查和维修 THT插件 波峰焊 清洗

入库 QA检查

基本工艺流程如下图所示：

SMT工艺构成要素：

1、钢网

钢网（stencils）也就是SMT模板（SMT Stencil），是一种SMT专用模具;其主要功能是帮助锡膏的沉积;目的是将准确数量的锡膏转移到空PCB上的准确位置。

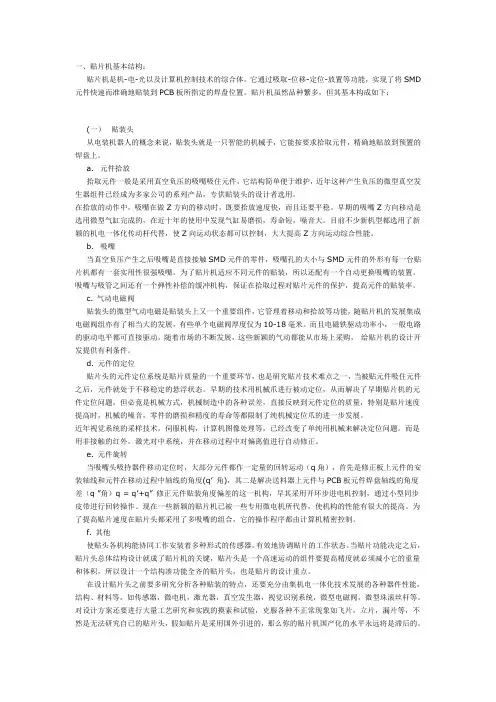

一、贴片机基本结构：

贴片机是机-电-光以及计算机控制技术的综合体。它通过吸取-位移-定位-放置等功能，实现了将SMD元件快速而准确地贴装到PCB板所指定的焊盘位置。贴片机虽然品种繁多，但其基本构成如下：

(一） 贴装头

从电装机器人的概念来说，贴装头就是一只智能的机械手，它能按要求拾取元件，精确地贴放到预置的焊盘上。

a. 元件拾放

拾取元件一般是采用真空负压的吸嘴吸住元件，它结构简单便于维护，近年这种产生负压的微型真空发生器组件已经成为多家公司的系列产品，专供贴装头的设计者选用。

在拾放的动作中，吸嘴在做Z方向的移动时，既要拾放速度快，而且还要平稳。早期的吸嘴Z方向移动是选用微型气缸完成的，在近十年的使用中发现气缸易磨损，寿命短，噪音大。目前不少新机型都选用了新颖的机电一体化传动杆代替，使Z向运动状态都可以控制，大大提高Z方向运动综合性能。

b. 吸嘴

当真空负压产生之后吸嘴是直接接触SMD元件的零件，吸嘴孔的大小与SMD元件的外形有每一台贴片机都有一套实用性很强吸嘴。为了贴片机适应不同元件的贴装，所以还配有一个自动更换吸嘴的装置。吸嘴与吸管之间还有一个弹性补偿的缓冲机构，保证在拾取过程对贴片元件的保护，提高元件的贴装率。

c. 气动电磁阀

贴装头的微型气动电磁是贴装头上又一个重要组件，它管理着移动和拾放等功能，随贴片机的发展集成电磁阀组亦有了相当大的发展，有些单个电磁阀厚度仅为10-18毫米。而且电磁铁驱动功率小，一般电路的驱动电平都可直接驱动，随着市场的不断发展，这些新颖的气动都能从市场上采购， 给贴片机的设计开发提供有利条件。

d. 元件的定位

贴片头的元件定位系统是贴片质量的一个重要环节，也是研究贴片技术难点之一，当被贴元件吸住元件之后，元件就处于不移稳定的悬浮状态。早期的技术用机械爪进行被动定位，从而解决了早期贴片机的元件定位问题，但必竟是机械方式，机械制造中的各种误差，直接反映到元件定位的质量，特别是贴片速度提高时，机械的噪音，零件的磨损和精度的寿命等都限制了纯机械定位爪的进一步发展。

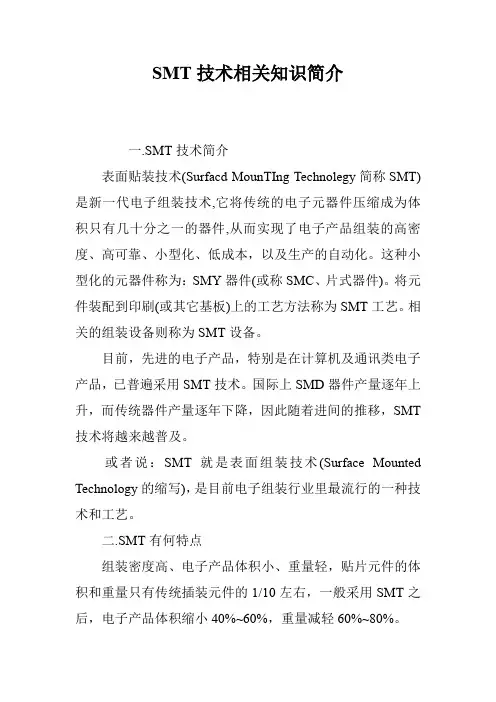

SMT技术相关知识简介

一.SMT技术简介

表面贴装技术(Surfacd MounTIng Technolegy简称SMT)是新一代电子组装技术,它将传统的电子元器件压缩成为体积只有几十分之一的器件,从而实现了电子产品组装的高密度、高可靠、小型化、低成本，以及生产的自动化。这种小型化的元器件称为：SMY器件(或称SMC、片式器件)。将元件装配到印刷(或其它基板)上的工艺方法称为SMT工艺。相关的组装设备则称为SMT设备。

目前，先进的电子产品，特别是在计算机及通讯类电子产品，已普遍采用SMT技术。国际上SMD器件产量逐年上升，而传统器件产量逐年下降，因此随着进间的推移，SMT技术将越来越普及。

或者说：SMT就是表面组装技术(Surface Mounted

Technology的缩写)，是目前电子组装行业里最流行的一种技术和工艺。

二.SMT有何特点

组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。 可靠性高、抗振能力强。焊点缺陷率低。

高频特性好。减少了电磁和射频干扰。

易于实现自动化，提高生产效率。降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

三.为什么要用SMT

电子产品追求小型化，以前使用的穿孔插件元件已无法缩小；

电子产品功能更完整，所采用的集成电路(IC)已无穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件；

产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力；

电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用；

电子科技革命势在必行，追逐国际潮流 。

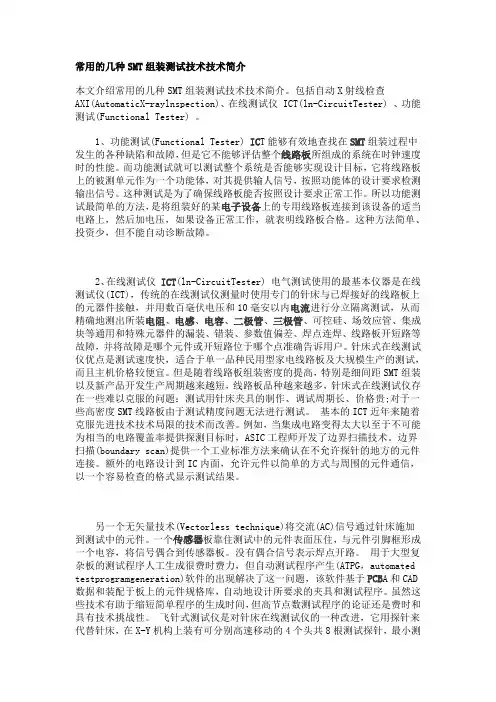

常用的几种SMT组装测试技术技术简介

本文介绍常用的几种SMT组装测试技术技术简介。包括自动X射线检查AXI(AutomaticX-raylnspection)、在线测试仪 ICT(ln-CircuitTester) 、功能测试(Functional Tester) 。

1、功能测试(Functional Tester) ICT能够有效地查找在SMT组装过程中发生的各种缺陷和故障，但是它不能够评估整个线路板所组成的系统在时钟速度时的性能。而功能测试就可以测试整个系统是否能够实现设计目标，它将线路板上的被测单元作为一个功能体，对其提供输人信号，按照功能体的设计要求检测输出信号。这种测试是为了确保线路板能否按照设计要求正常工作。所以功能测试最简单的方法，是将组装好的某电子设备上的专用线路板连接到该设备的适当电路上，然后加电压，如果设备正常工作，就表明线路板合格。这种方法简单、投资少，但不能自动诊断故障。

2、在线测试仪 ICT(ln-CircuitTester) 电气测试使用的最基本仪器是在线测试仪(ICT)，传统的在线测试仪测量时使用专门的针床与已焊接好的线路板上的元器件接触，并用数百毫伏电压和10毫安以内电流进行分立隔离测试，从而精确地测出所装电阻、电感、电容、二极管、三极管、可控硅、场效应管、集成块等通用和特殊元器件的漏装、错装、参数值偏差、焊点连焊、线路板开短路等故障，并将故障是哪个元件或开短路位于哪个点准确告诉用户。针床式在线测试仪优点是测试速度快，适合于单一品种民用型家电线路板及大规模生产的测试，而且主机价格较便宜。但是随着线路板组装密度的提高，特别是细间距SMT组装以及新产品开发生产周期越来越短，线路板品种越来越多，针床式在线测试仪存在一些难以克服的问题：测试用针床夹具的制作、调试周期长、价格贵;对于一些高密度SMT线路板由于测试精度问题无法进行测试。 基本的ICT近年来随着克服先进技术技术局限的技术而改善。例如，当集成电路变得太大以至于不可能为相当的电路覆盖率提供探测目标时，ASIC工程师开发了边界扫描技术。边界扫描(boundary scan)提供一个工业标准方法来确认在不允许探针的地方的元件连接。额外的电路设计到IC内面，允许元件以简单的方式与周围的元件通信，以一个容易检查的格式显示测试结果。
