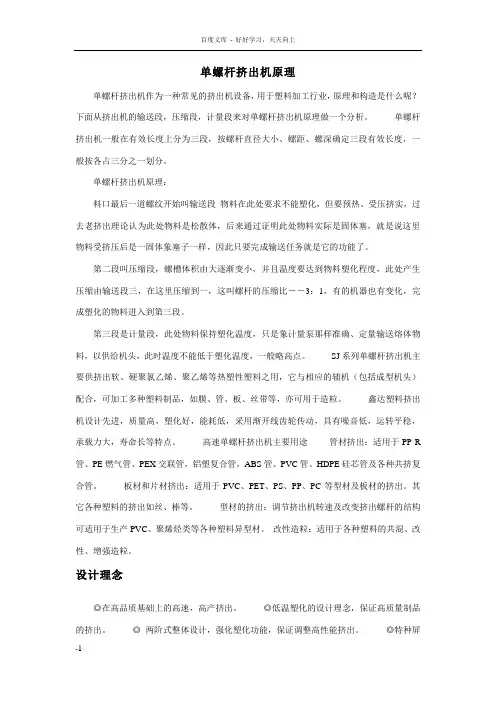

-1 单螺杆挤出机原理

单螺杆挤出机作为一种常见的挤出机设备，用于塑料加工行业，原理和构造是什么呢？下面从挤出机的输送段，压缩段，计量段来对单螺杆挤出机原理做一个分析。 单螺杆挤出机一般在有效长度上分为三段，按螺杆直径大小、螺距、螺深确定三段有效长度，一般按各占三分之一划分。

单螺杆挤出机原理：

料口最后一道螺纹开始叫输送段 物料在此处要求不能塑化，但要预热、受压挤实，过去老挤出理论认为此处物料是松散体，后来通过证明此处物料实际是固体塞，就是说这里物料受挤压后是一固体象塞子一样，因此只要完成输送任务就是它的功能了。

第二段叫压缩段，螺槽体积由大逐渐变小，并且温度要达到物料塑化程度，此处产生压缩由输送段三，在这里压缩到一，这叫螺杆的压缩比－－3：1，有的机器也有变化，完成塑化的物料进入到第三段。

第三段是计量段，此处物料保持塑化温度，只是象计量泵那样准确、定量输送熔体物料，以供给机头，此时温度不能低于塑化温度，一般略高点。 SJ系列单螺杆挤出机主要供挤出软、硬聚氯乙烯、聚乙烯等热塑性塑料之用，它与相应的辅机（包括成型机头）配合，可加工多种塑料制品，如膜、管、板、丝带等，亦可用于造粒。 鑫达塑料挤出机设计先进，质量高，塑化好，能耗低，采用渐开线齿轮传动，具有噪音低，运转平稳，承载力大，寿命长等特点。 高速单螺杆挤出机主要用途 管材挤出：适用于PP-R管、PE燃气管、PEX交联管，铝塑复合管，ABS管、PVC管、HDPE硅芯管及各种共挤复合管。 板材和片材挤出：适用于PVC、PET、PS、PP、PC等型材及板材的挤出。其它各种塑料的挤出如丝、棒等。 型材的挤出：调节挤出机转速及改变挤出螺杆的结构可适用于生产PVC、聚烯烃类等各种塑料异型材。 改性造粒：适用于各种塑料的共混、改性、增强造粒。

设计理念

◎在高品质基础上的高速，高产挤出。 ◎低温塑化的设计理念，保证高质量制品的挤出。 ◎ 两阶式整体设计，强化塑化功能，保证调整高性能挤出。 ◎特种屏百度文库 - 好好学习，天天向上

单螺杆挤出机工作的原理

单螺杆挤出机是一种常用的塑料加工设备，用于将塑料颗粒或粉末加热熔融后挤出成型。

单螺杆挤出机的工作原理如下：

1. 加料：塑料颗粒或粉末通过进料口加入到螺杆挤出机的进料段。

2. 进料和融化：螺杆在机筒中旋转推动塑料颗粒向前移动，并同时施加高温和高压力。随着塑料在螺杆和机筒内摩擦加热，塑料开始融化并形成均匀的熔体。

3. 压力增加和融化区：螺杆的螺纹逐渐变浅，使得交通道变窄，从而增加了塑料在机筒中的压力，并进一步加热、融化和混合塑料。

4. 挤出：在融化区后面的机筒中，螺杆开始改变形状，将熔融的塑料推向机筒出口，并进一步加压，使塑料通过机筒的模具孔挤出。

5. 冷却和定型：挤出的塑料通过模具孔进入到冷却水中进行快速冷却，使之硬化和定型。通常，挤出机的模具孔和冷却系统都是根据所需的产品形状来设计的。

6. 切割和收集：挤出的成型物从模具孔中连续挤出，然后被切割成所需的长度，并通过传送带或其他收集装置进行收集和包装。

总结：单螺杆挤出机的工作原理是通过螺杆的旋转和设计，将塑料颗粒加热、融化和压力推向模具孔进行挤出，最后冷却和定型。这种工作原理可以实现连续、高效、精确的塑料挤出成型过程。

螺杆挤出机的结构和工作原理

一、螺杆挤出机的结构

1、喂料(送料)装置：由电动机通过减速器驱动齿轮副带动一个螺旋推料头沿水平轴向运动，当物料被推进时受到两个推力（即一对平行于轴线方向的分力）的作用而被向前输送。

2、混合和塑化装置：由电动装置经皮带轮或联轴器带动搅拌叶片旋转，使物料得到充分的混合和均匀塑化。

3、加热冷却系统：由电动机经皮带轮或联轴器驱动风叶旋转对流换热以加热物料；同时靠水循环带走热量以冷却物料并排除水分。

4、牵引与传动装置：包括主传动电机及其变速机构；传动控制电机制动电机及其变速机构等。

5、定型部分：主要包括成型模具和定型真空箱等。

二、螺杆挤出机的工作原理：是采用两个相互啮合的转子，将熔融状态（即粘流态）的聚合物从喷嘴处挤压出来，形成连续均质的管状制品。由于挤出的速度较高且稳定不变，因此可有效地降低物料的温度便于操作控制。

单螺杆挤出机的原理

单螺杆挤出机是一种常用的塑料加工设备，主要用于将塑料料粒加热、熔融、挤出成型。其工作原理是通过螺杆和筒体之间的协同作用，将塑料料粒从喂料口处输送至排料口处。

具体来说，单螺杆挤出机包括主驱动装置、喂料系统、螺杆和筒体、加热系统、挤出机头等部分。当主驱动装置启动时，螺杆开始旋转，通过喂料系统将塑料料粒送入螺杆和筒体的进料口。

进料口处的料粒会被螺杆推进，并受到筒体内加热器的热量作用，逐渐熔化。在螺杆的作用下，熔融塑料会由螺旋槽向前推进，并在塑料化区内经历物料的熔融、紧实和混合过程。

随着螺杆的旋转，熔融塑料进入挤出机头，通过模具的形状和挤出机头的压力，使得挤出机头口部产生较高的压力，进而将熔融塑料挤出成型。随着挤出机头的移动，顶部的切割装置会截断挤出的成型物，形成所需长短的制品。

整个过程中，螺杆和筒体的转速会对塑料的挤出速度和温度进行调控，从而控制成型产品的质量。同时，加热系统可以提供所需的高温，保持塑料的熔化状态。挤出机头的形状和压力也会对成型产品的形态和尺寸产生影响，可以根据需要进行调整。

总的来说，单螺杆挤出机的工作原理是通过螺杆的旋转和筒体内的加热作用，将塑料料粒熔融、挤出成型。通过调节转速、温度和挤出机头等参数，可以实现对成型产品的控制。
